ОБЩЕЕ ОПИСАНИЕ

IN(H4SO)-2

ВПУСК (ВСАСЫВАНИЕ)

1. Общее описание

A: КОМПОНЕНТ

ОБЩЕЕ ОПИСАНИЕ

IN(H4SO)-3

ВПУСК (ВСАСЫВАНИЕ)

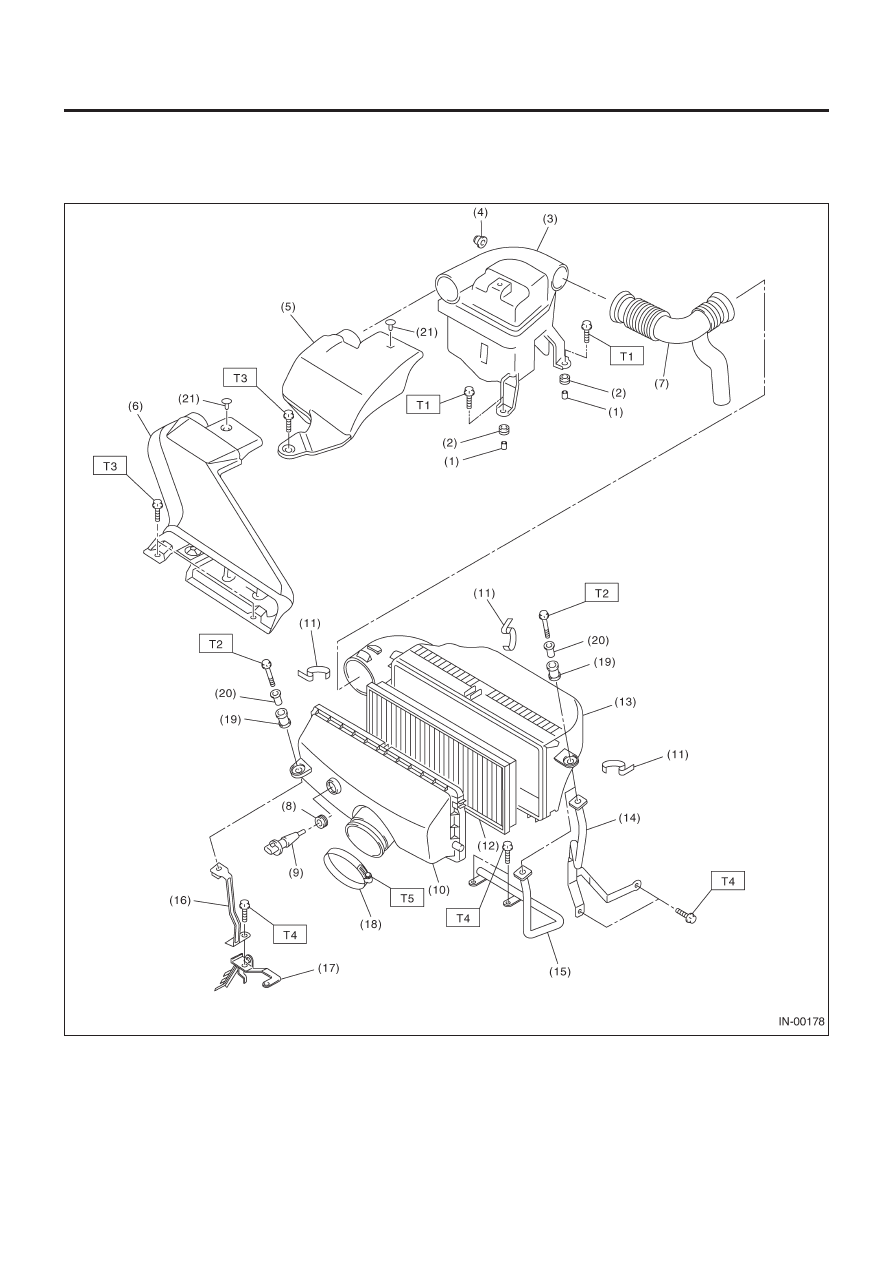

(1) Расширитель
(2) Втулка
(3) Камера

резонатора

(4) Подушка
(5)  Патрубок забора воздуха A (1.6L и 2.0L)
(6)  Патрубок забора воздуха A (2.5 L)
(7)  Патрубок забора воздуха В
(8) Втулка
(9)  Датчик температуры воздуха на впуске
(10)  Корпус воздушного фильтра A
(11) Зажим
(12) Воздушный фильтр
(13)  Корпус воздушного фильтра В
(14)  Стойка LH (модель MT)
(15)  Стойка LH (модель AT)
(16) Стойка RH
(17)  Рамка проводки двигателя
(18) Зажим
(19) Втулка
(20) Расширитель
(21) Зажим

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

33(3.4,24.6)

T2:

6.5(0.66,4.8)

T3:

7.5(0.76,5.5)

T4:

16(1.6,11.6)

T5:

3(0.3,2.2)

B: ОСТОРОЖНО

•   Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
•  Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
•  Держите разобранные части в порядке, защищайте их от
пыли и грязи.
•  Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
•  Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
•  Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
•  Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
•  Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

ВОЗДУШНЫЙ ФИЛЬТР

IN(H4SO)-4

ВПУСК (ВСАСЫВАНИЕ)

2. Воздушный фильтр

A:  ДЕМОНТАЖ

1) Снимите патрубок забора воздуха с корпуса воздушного
фильтра.

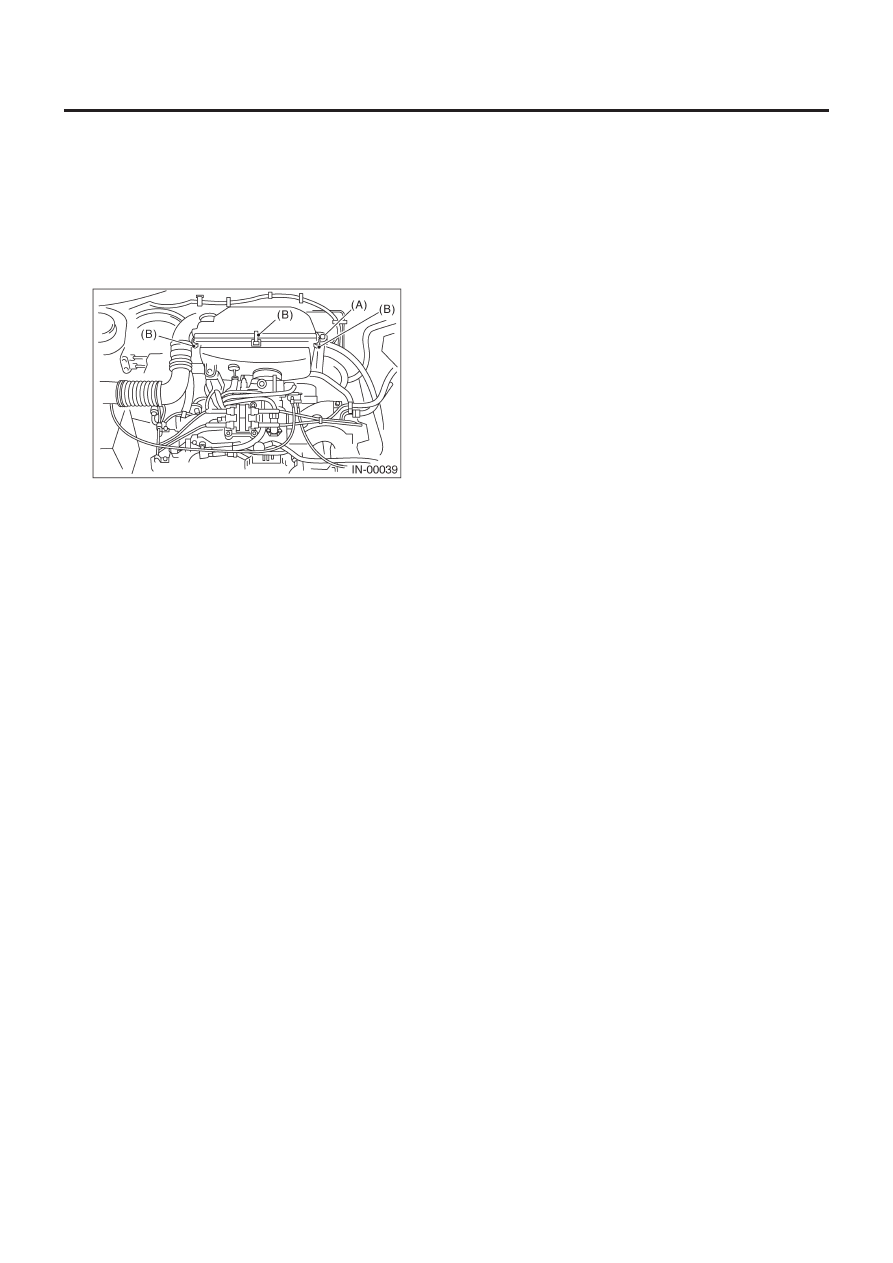

2) Снимите болт (А), фиксирующий корпус воздушного
фильтра на стойке.
3) Снимите зажим (В) выше корпуса воздушного фильтра.

4) Снимите воздушный фильтр.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
•  Застегните зажим после вставления нижней кромки корпуса.
•  Для получения информации о моменте затяжки см. "КОМ-
ПОНЕНТ".<См. IN(H4SO)-2, КОМПОНЕНТ, Общее описание.>

C: ОСМОТР

Замените в случае обнаружения чрезмерных повреждений
или загрязнения.

КОРПУС ВОЗДУШНОГО ФИЛЬТРА

IN(H4SO)-5

ВПУСК (ВСАСЫВАНИЕ)

3. Корпус воздушного фильтра

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

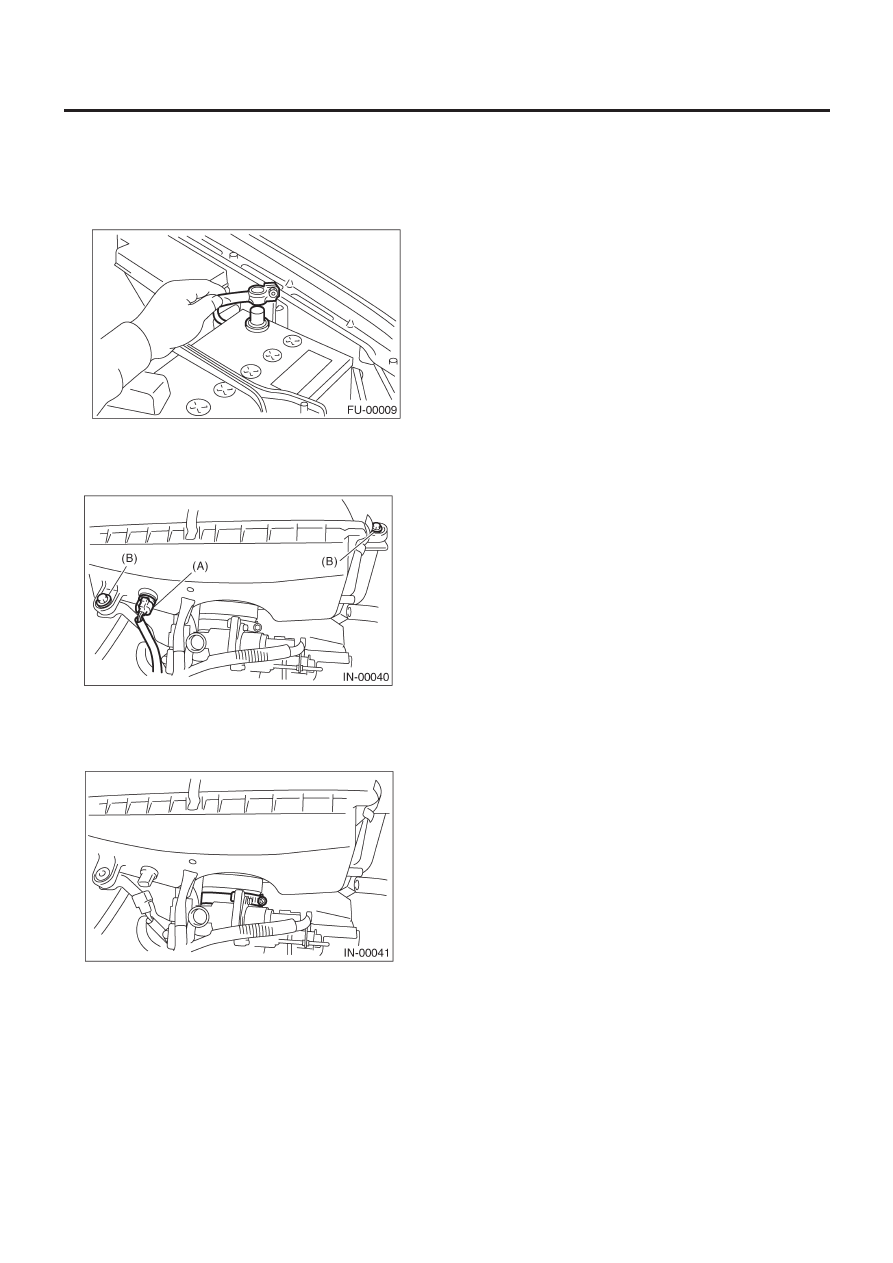

2) Отсоедините коннектор (А) от датчика температуры возду-
ха на впуске.
3) Снимите болт (В), фиксирующий корпус воздушного
фильтра на стойке.

4) Отсоедините шланги и патрубок забора воздуха от корпуса
воздушного фильтра.
5) Ослабьте зажим, соединяющий корпус воздушного фильт-
ра и дроссель.

6) Снимите корпус воздушного фильтра.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Для получения информации о моменте затяжки см. "КОМПО-
НЕНТ".<См. IN(H4SO)-2, КОМПОНЕНТ, Общее описание.>

C: ОСМОТР

Осмотрите на предмет обнаружения трещин и ослабленных
соединений.
