ПРОТИВОГАЗОВАЯ КОРОБКА

EC(H4SO)-6

КОНТРОЛЬ ВЫХЛОПА (ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

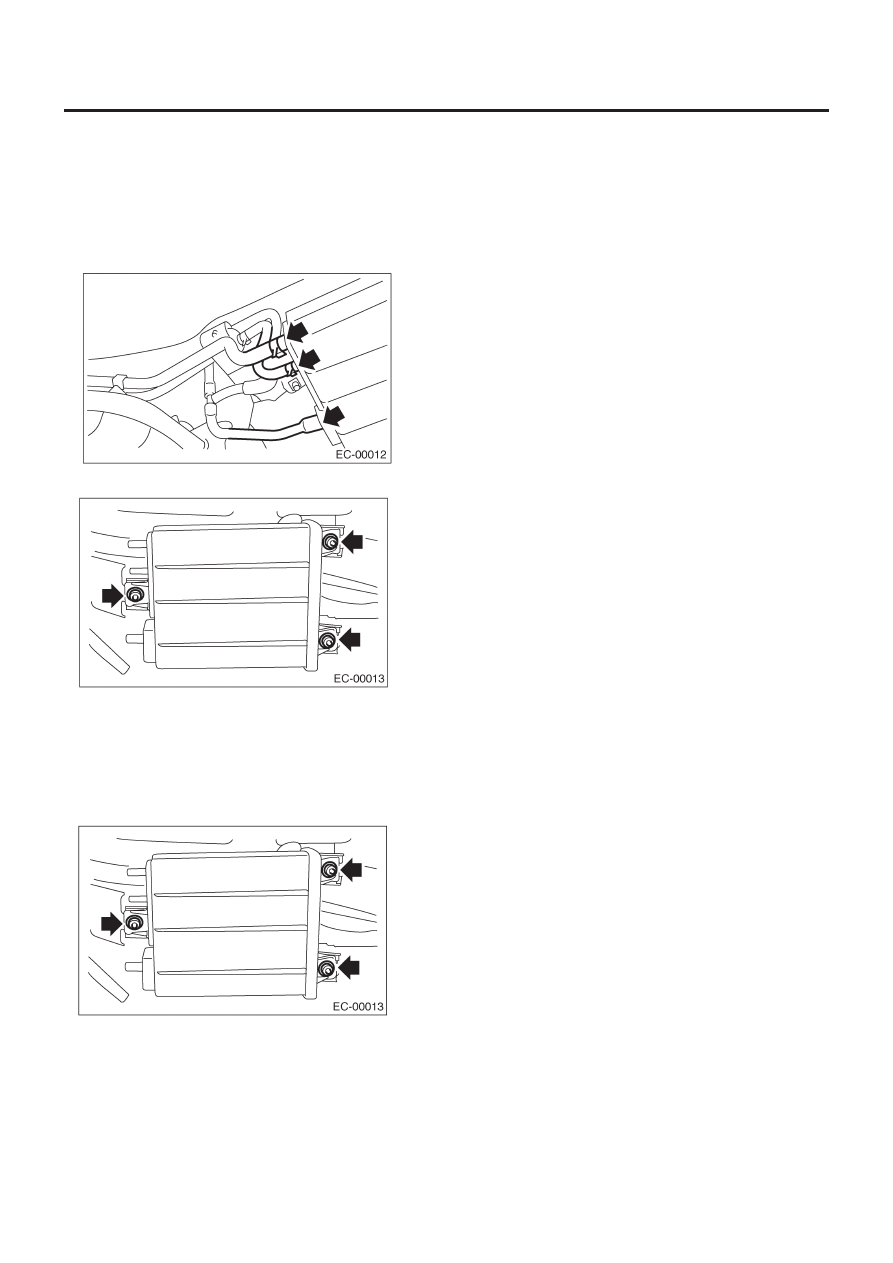

5. Противогазовая коробка

A:  ДЕМОНТАЖ

1) Поднимите автомобиль.
2) Ослабьте два зажима, которые фиксируют два шланга про-
тивогазовой коробки, затем отсоедините три шланга испаре-
ния от противогазовой коробки.

3) Снимите противогазовую коробку с кузова.

В:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

23 Н-м (2.3 кгс-м, 17ft-lb)

C: ОСМОТР

Убедитесь в том, что противогазовая коробка и шланги про-
тивогазовой коробки не имеют трещин и не разболтались.

СОЛЕНОИДНЫЙ КЛАПАН КОНТРОЛЯ ВЫПУСКА

EC(H4SO)-7

КОНТРОЛЬ ВЫХЛОПА (ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

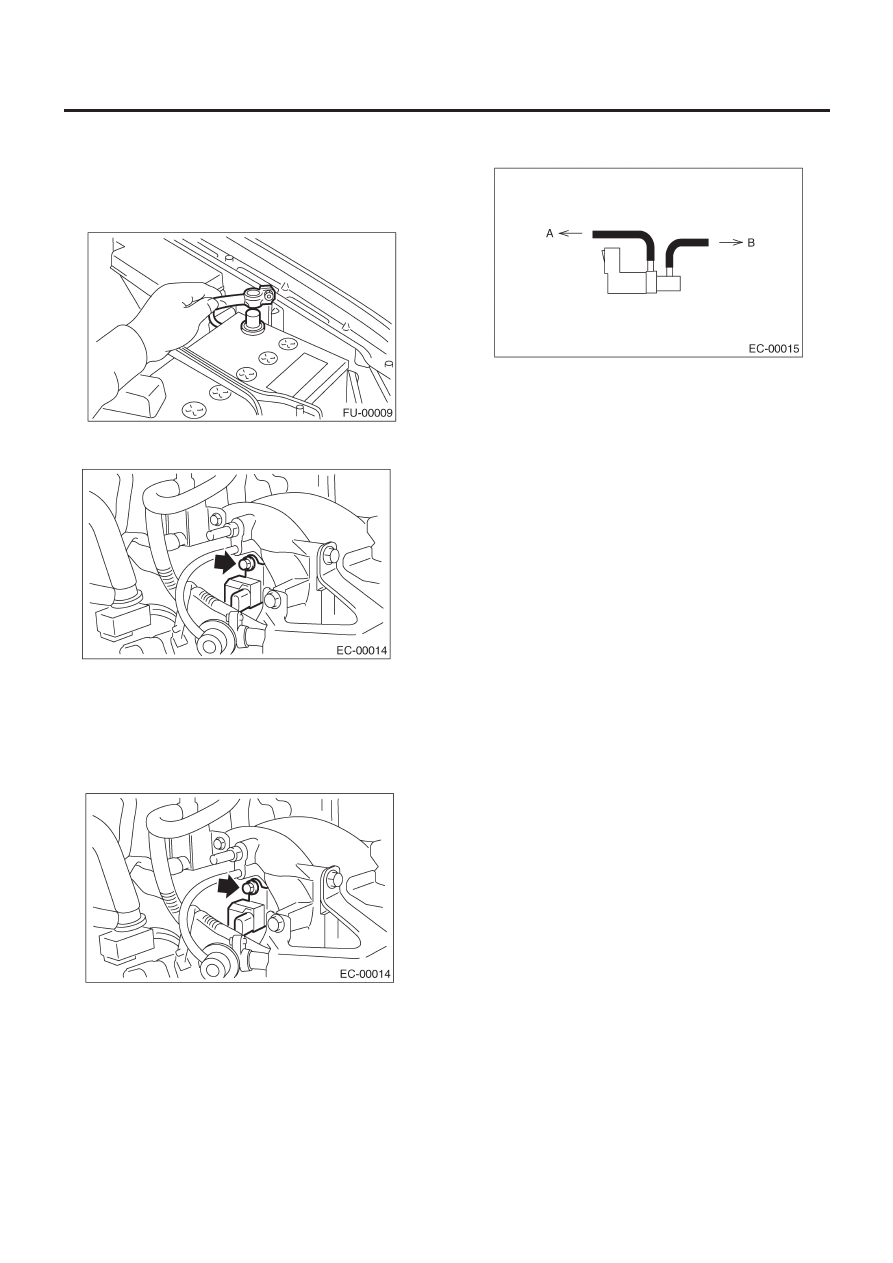

6. Соленоидный клапан контроля выпуска

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор и шланги от соленоидного клапан
контроля выпуска, затем снимите сам клапан.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

19 Н-м (1.9 кгс-м, 13.7ft-lb)

ПРИМЕЧАНИЕ:
Подсоедините шланги испарения как указано на рисунке.

(A)  К топливной трубке
(B)  К впускному коллектору

C: ОСМОТР

ДВУСТОРОННИЙ КЛАПАН

EC(H4SO)-8

КОНТРОЛЬ ВЫХЛОПА (ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

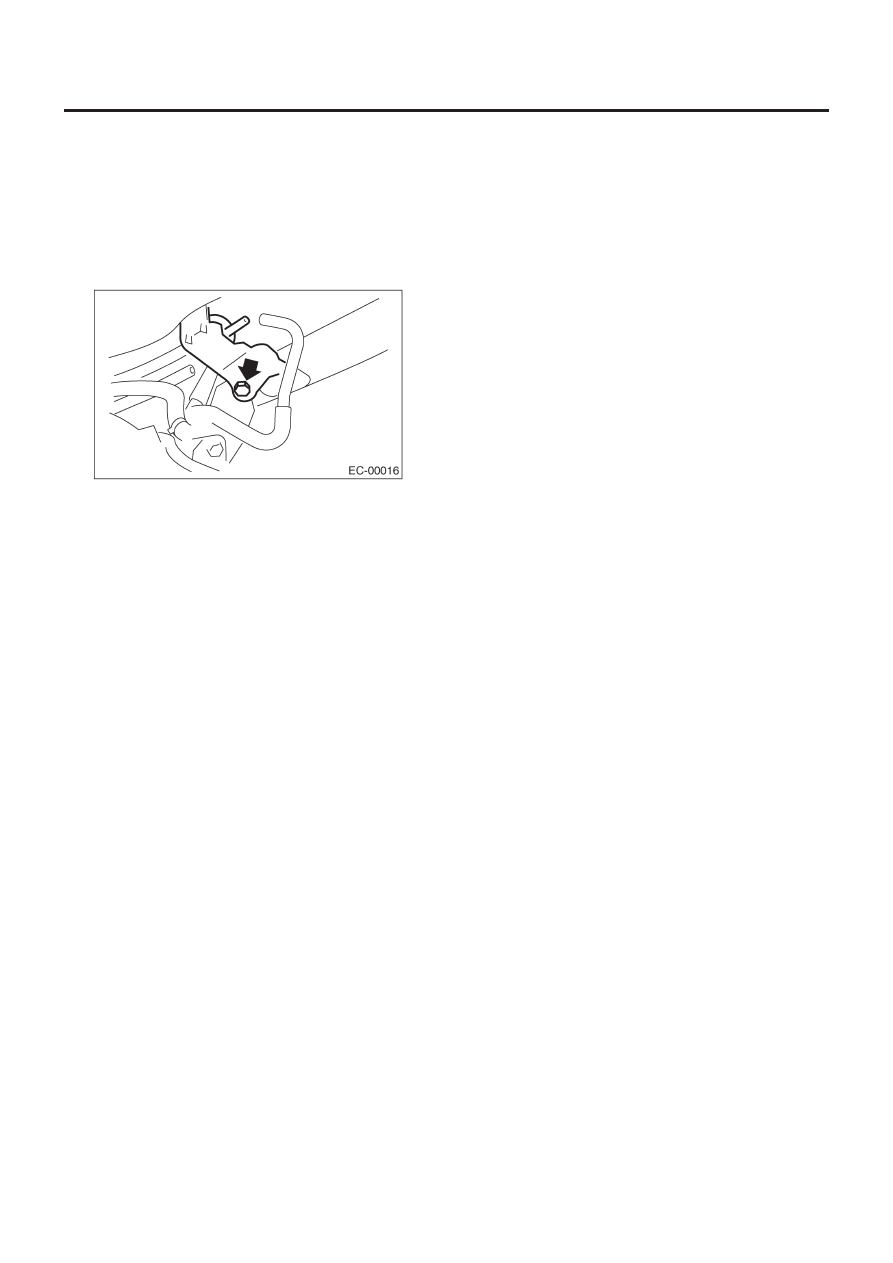

7. Двусторонний клапан

A:  ДЕМОНТАЖ

1) Поднимите автомобиль.
2) Отсоедините противогазную коробку от корпуса.
<См.EC(H4SO)-6, ДЕМОНТАЖ, Противогазная коробка.>
3) Снимите двусторонний клапан с рамкой с корпуса как одно
целое.

4) Снимите двусторонний клапан с рамки.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Убедитесь в том, что шланги не имеют трещин и не разболтались.
