Subaru Impreza: двигатель H4SO. Руководство - часть 13





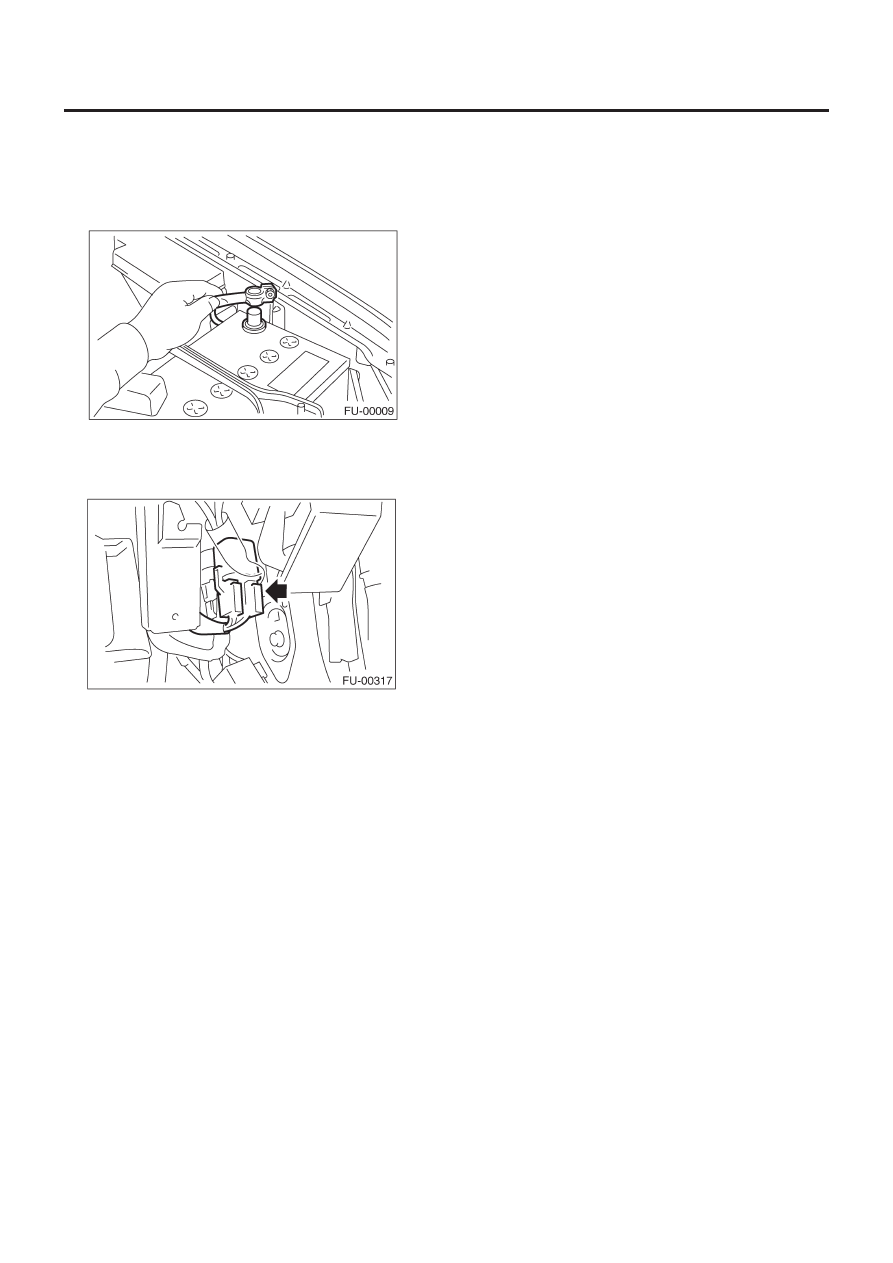

ГЛАВНОЕ РЕЛЕ

FU(H4SO)-48

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

18. Главное реле

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите крышку переднего бокового лежня стороны пас-
сажира.
3) Снимите болт, фиксирующий главную рамку на кузове.
4) Отсоедините коннекторы от главного реле.

B:  УСТАНОВКА

Установите в обратном порядке.

РЕЛЕ ТОПЛИВНОГО НАСОСА

FU(H4SO)-49

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

19. Реле топливного насоса

A:  REMOVAL

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите крышку переднего бокового лежня стороны пас-
сажира.
3) Снимите болт, фиксирующий рамку реле топливного насо-
са на кузове.
4) Отсоедините коннектор от топливного насоса.

5) Снимите реле топливного насоса с крепежной рамки.

B:  УСТАНОВКА

Установите в обратном порядке.

ТОПЛИВО

FU(H4SO)-50

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

20. Топливо

A: РАБОТА

1.  ОСЛАБЛЕНИЕ ДАВЛЕНИЯ ТОПЛИВА

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

1) Отсоедините коннектор от реле топливного насоса.

2) Запустите двигатель и оставьте его работающим, пока он
не заглохнет.
3) После того, как двигатель заглохнет, прокрутите его в тече-
ние еще 5 секунд.
4) Поверните ключ зажигания в положение OFF.

2.  СЛИВ ТОПЛИВА

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг

места проведения работ.

• Следите за тем, чтобы не проливать топливо.

1) Установите автомобиль на подъемник.
2) Отсоедините кабель заземления от аккумулятора.

3) Откройте дверцу заливной горловины топлива, затем вы-
крутите крышку заливной горловины.
4) Поднимите автомобиль.

5) Слейте топливо из топливного бака.
Установите емкость под автомобилем, затем удалите слив-
ную заглушку из топливного бака.

6) Затяните сливную заглушку.

Момент затяжки:

26 Н-м (2.7 кгс-м, 19.2 ft-lb)

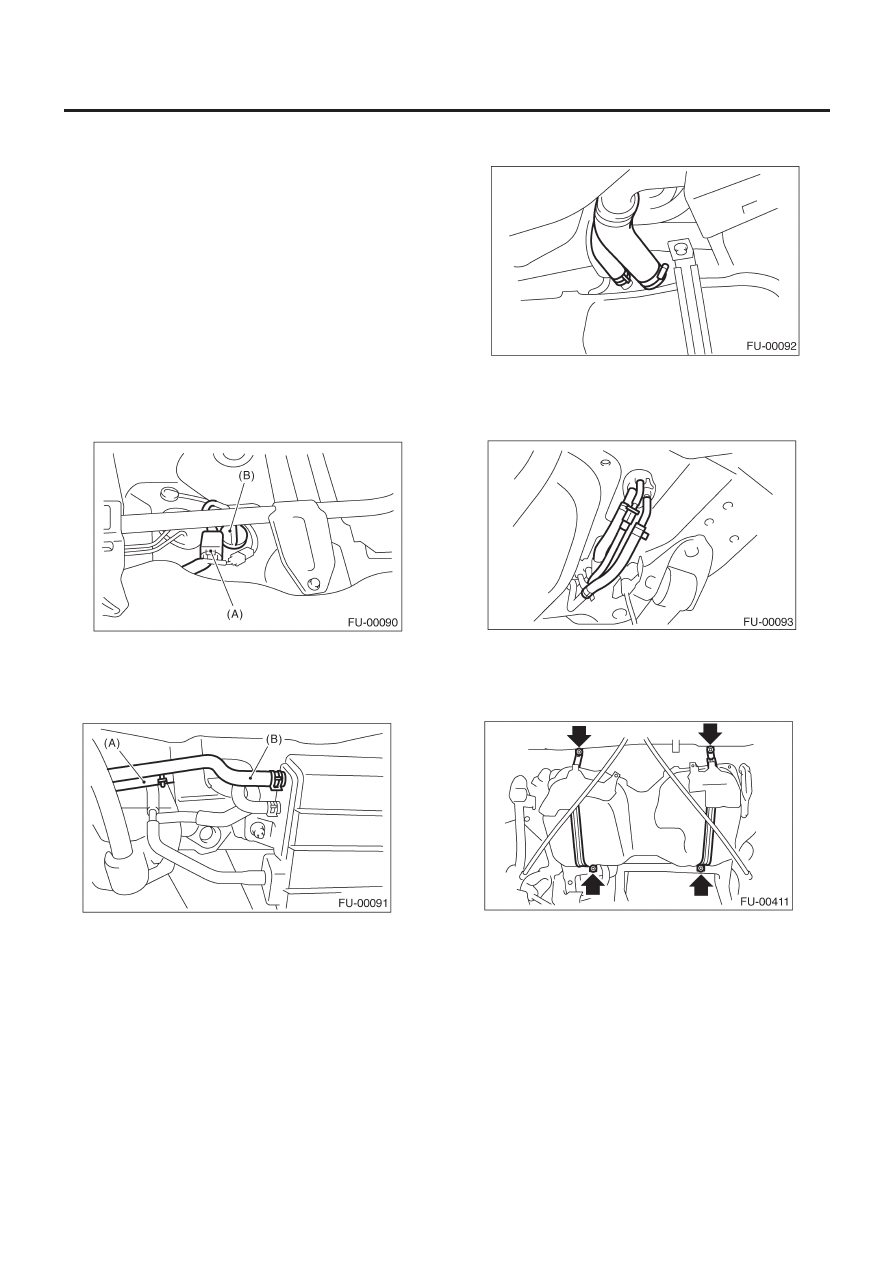

ТОПЛИВНЫЙ БАК

FU(H4SO)-51

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

21. Топливный бак

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

1) Поставьте автомобиль на подъемник.
2) Снизьте давление топлива. <См. FU(H4SO)-50, СНИЖЕНИЕ
ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
3) Слейте топливо из топливного бака. <См. FU(H4SO)-50,
СЛИВ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
4) Снимите заднее сидение.
5) Отсоедините коннектор (А) от кабеля топливного бака к
задней проводке.
6) Вдавите прокладку (В), фиксирующую кабель топливного
бака к панели пола в днище.

7) Снимите заднюю поперечину. <См. RS-21, ДЕМОНТАЖ,
Задняя поперечина.>
8) Отсоедините шланг двустороннего клапана (А) от двусто-
роннего клапана, затем отсоедините шланг коробки (В) от ко-
робки.

9) Ослабьте зажим, затем отсоедините заливной шланг топ-
лива и воздушный шланг от заливного топливопровода.

10) Передвиньте зажимы, затем отсоедините быстрый конне-
ктор.<См.FU(H4SO)-63, ДЕМОНТАЖ, Подача топлива, Линии
возврата и испарения.>
11) Отсоедините топливные шланги.

12) Поддержите топливный бак домкратом трансмиссии, затем
снимите болты с лент и снимите топливный бак автомобиля.

ПРЕДУПРЕЖДЕНИЕ:
Для выполения данной работы требуется помощник.

B:  УСТАНОВКА

1) Поддержите топливный бак с помощью домкрата транс-
миссии и проденьте проводку топливного бака в отверстие с
прокладкой.
2) Установите топливный бак, затем временно затяните бол-
ты лент топливного бака.
