КЛАПАН EGR

FU(H4SO)-36

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

12. Клапан EGR

A:  ДЕМОНТАЖ

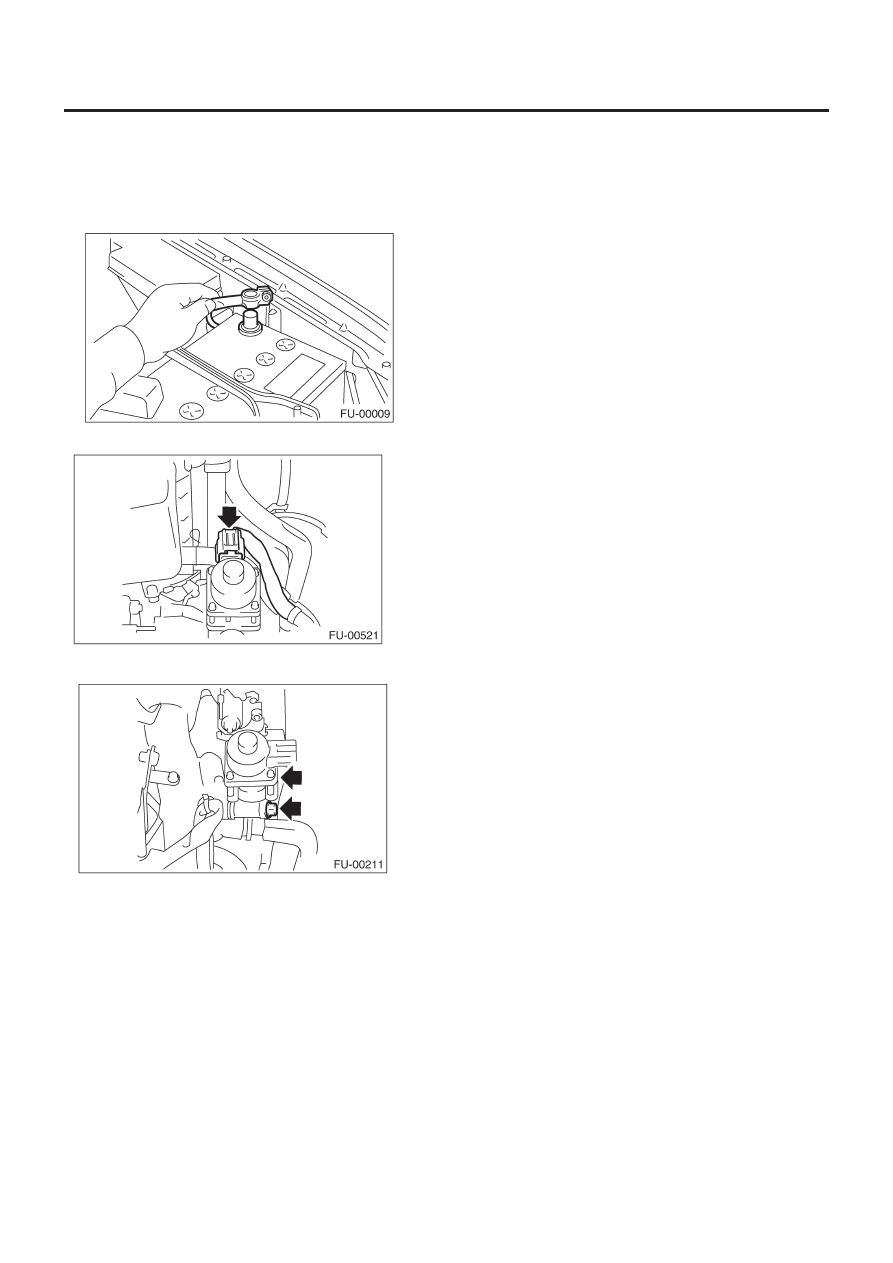

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от клапана EGR.

3) Снимите клапан EGR с впускного коллектора.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Для информации по моменту затяжки см. "КОМПОНЕНТ".
<См. FU(H4SO)-3, КОМПОНЕНТ, Общее описание.>

СОЛЕНОИДНЫЙ КЛАПАН ВОЗДУШНОЙ ПОДДЕРЖКИ ИНЖЕКТОРА

FU(H4SO)-37

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

13. Соленоидный клапан

воздушной поддержки инжектора

A:  ДЕМОНТАЖ

ПРИМЕЧАНИЕ:
Соленоидный клапан воздушной поддержки инжектора уста-
новлен только в модели 1.6 L.

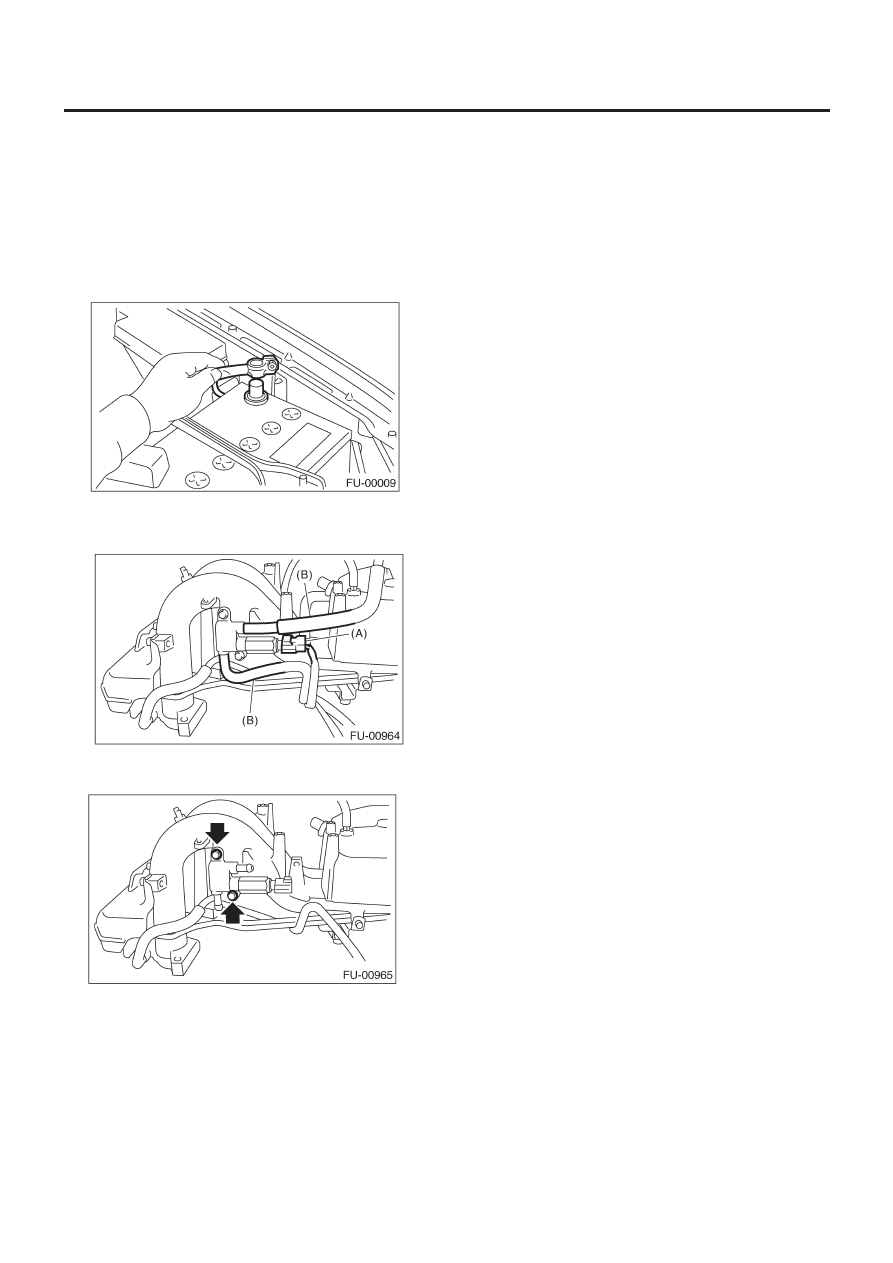

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор (А) от соленоидного клапана воз-
душной поддержки инжектора, затем отсоедините обходные
воздушные шланги (В).

3)Снимите соленоидный клапан воздушной поддержки инже-
ктора с впускного коллектора.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Для информации по моменту затяжки см. "КОМПОНЕНТ".
<См. FU(H4SO)-3, КОМПОНЕНТ, Общее описание.>

ТОПЛИВНЫЙ ИНЖЕКТОР

FU(H4SO)-38

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

14. Топливный инжектор

A:  ДЕМОНТАЖ

1. СТОРОНА RH

1) Снизьте давление топлива.
<См. FU(H4SO)-50,  СНИЖЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕ-
РАЦИИ, Топливо.>
2) Откройте дверцу заливной горловины топлива и удалите
крышку заливной горловины.
3) Отсоедините кабель заземления от аккумулятора.

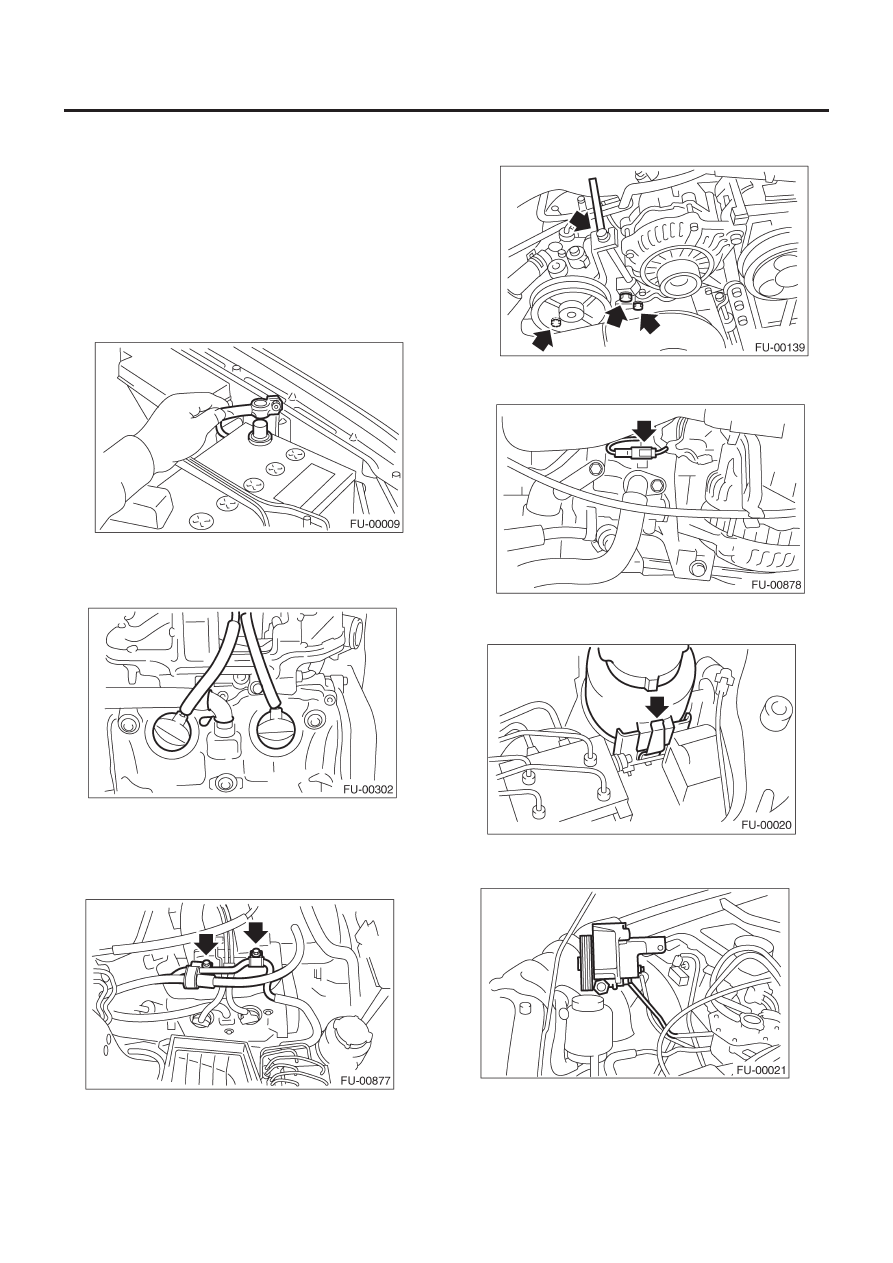

4) Снимите камеру резонатора. <См. IN(H4SO)-7, ДЕМОН-
ТАЖ, Камера резонатора
5) Отсоедините провода свечей зажигания от свечей зажига-
ния (цилиндры #1 и #3).

6) Снимите насос усилителя руля и бачок со скоб.

(1)

Снимите передний клиновидный ремень.
<См.ME(H4SO)-43, ДЕМОНТАЖ, Клиновидный ремень.>

(2)  Снимите болты, фиксирующие трубы гидроусилителя

руля на протектор впускного коллектора.

(3)

Снимите болты, фиксирующие насос гидроусилителя
руля на скобе.

(4)

Отсоедините коннектор от переключателя гидроусили-
теля руля.

(5)  Снимите бачок гидроусилителя руля со скобы, потянув

его вверх.

(6)  Поместите насос и бачок гидроусилителя руля на фар-

тук правого колеса.

ТОПЛИВНЫЙ ИНЖЕКТОР

FU(H4SO)-39

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

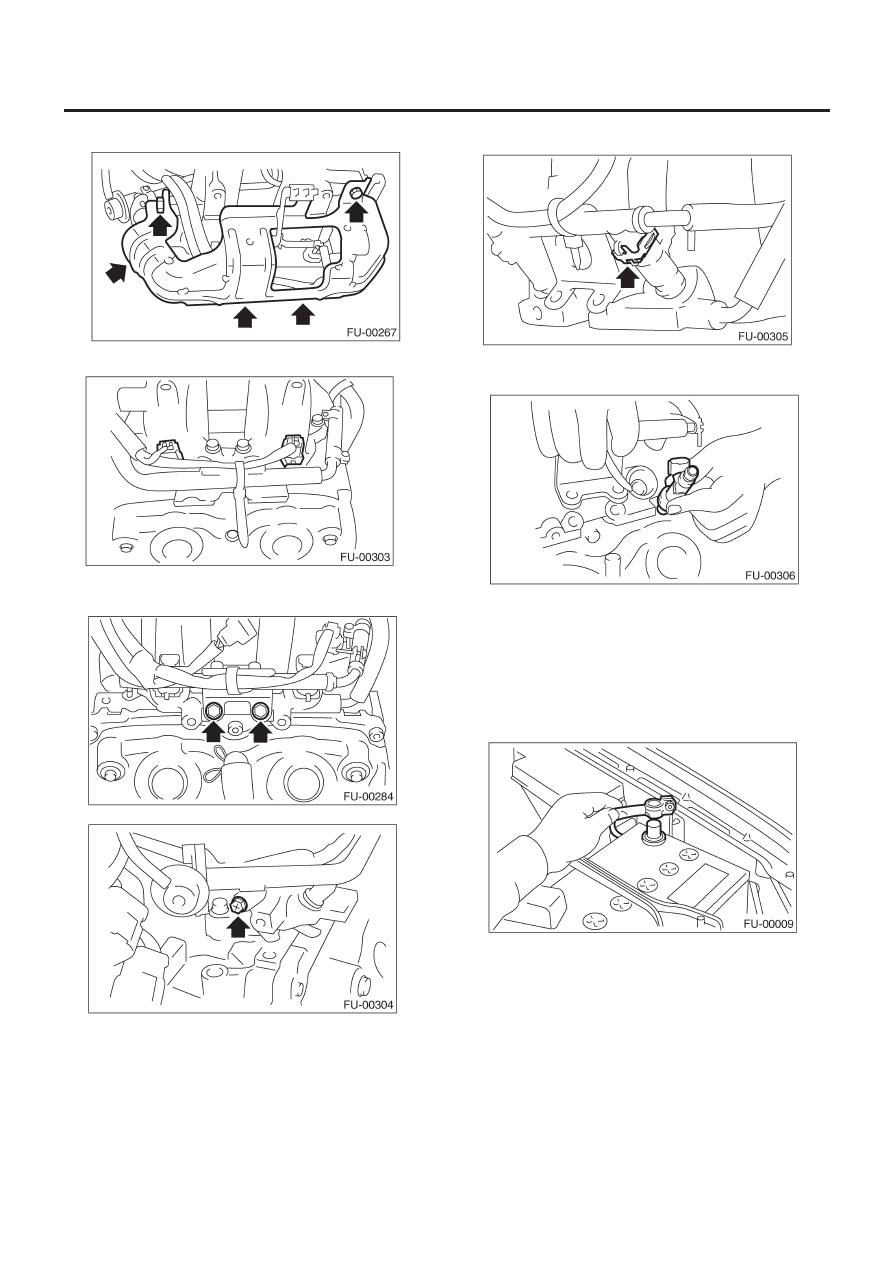

7) Снимите протектор топливопровода RH.

8) Отсоедините конектор от инжектора топлива.

9) Снимите болты, фиксирующие трубу топливного инжекто-
ра на впускном коллекторе.

10) Снимите топливный инжектор из впускного коллектора.

(1)  Снимите зажим, фиксирующий топливный инжектор.

(2)  Снимите топливный инжектор, приподнимая трубку то-

пливного инжектора.

2.  СТОРОНА LH

1) Снизьте давление топлива. <См. FU(H4SO)-50,  СНИЖЕ-
НИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИИ, Топливо.>
2) Откройте дверцу заливной горловины топлива и удалите
крышку заливной горловины.
3) Отсоедините кабель заземления от аккумулятора.
