ТОПЛИВНЫЙ ФИЛТЬТР

FU(H4SO)-60

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

25. Топливный филтьтр

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

1) Ослабьте давление топлива. <См. FU(H4SO)-50, ОСЛАБЛЕ-
НИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>

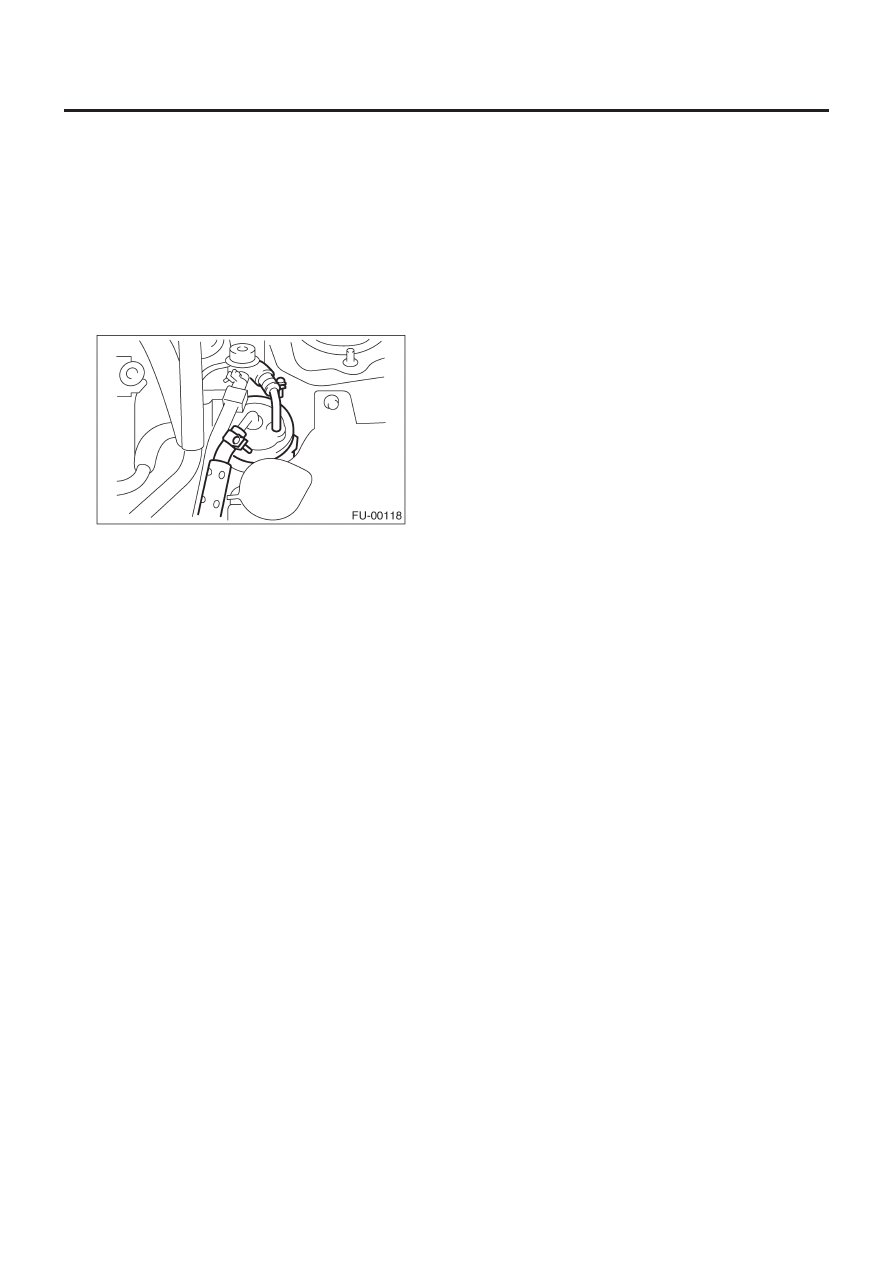

2) Отсоедините шланги подачи топлива от топливного фильтра.

3) Снимите фильтр с держателя.

B:  УСТАНОВКА

ОСТОРОЖНО:
• Если топливные шланги повреждены в соединитель-
ной части, замените их на новые.
• Если зажимы серьезно повреждены, замените их на
новые.

1) Установите все в обратном порядке.
2) Затяните винты зажимов шлангов.

Момент затяжки:

1.25 Н-м (0.13 кгс-м, 0.94 ft-lb)

C: ОСМОТР

1) Проверьте внутреннюю часть топливного фильтра на пред-
мет наличия грязи и осадка воды.
2) В случае засорения, или если достигнут интервал замены,
замените его.
3) В случае обнаружения воды, потрясите его и  удалите воду
через впускной порт.

КЛАПАН ПРЕРЫВАНИЯ ПОДАЧИ ТОПЛИВА

FU(H4SO)-61

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

26. Клапан прерывания подачи топлива

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

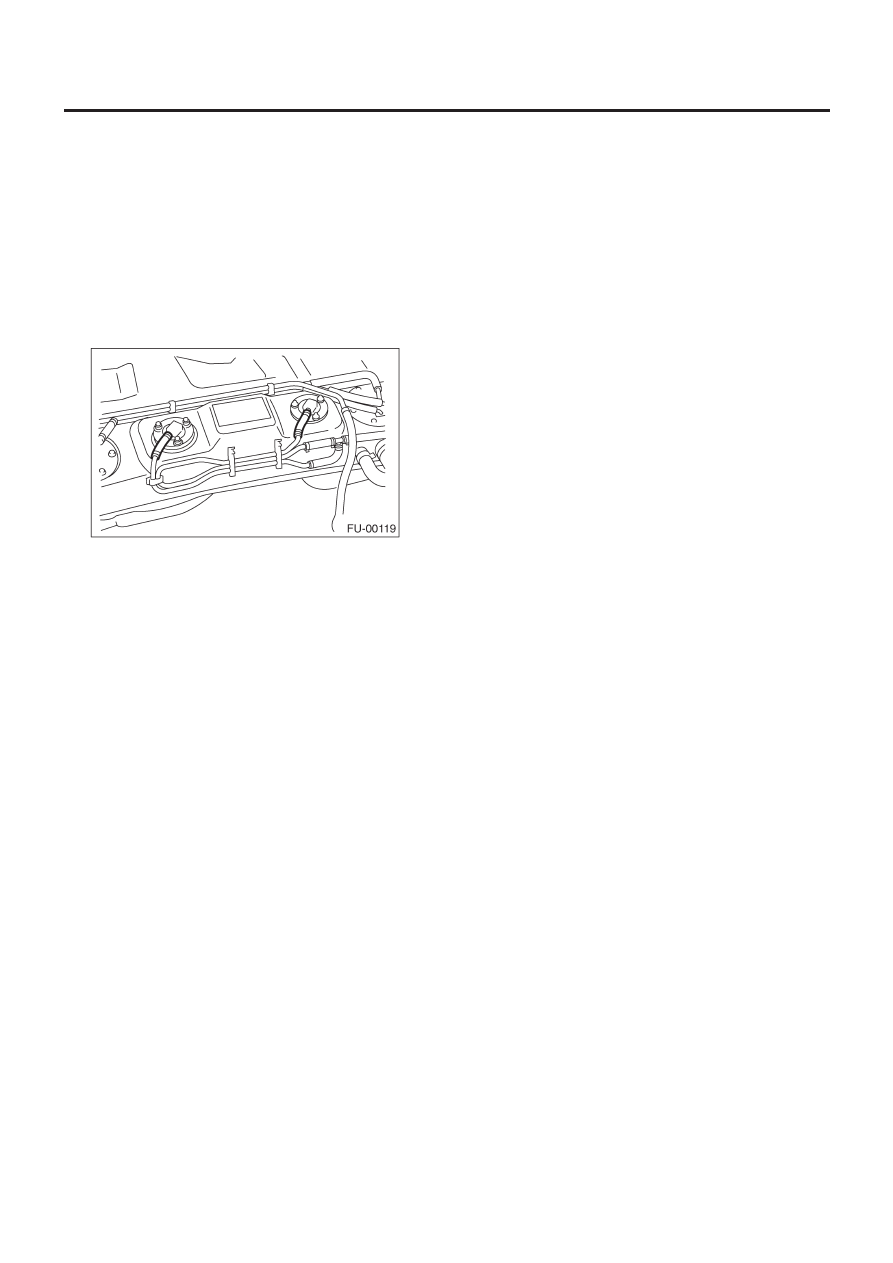

1) Снимите топливный бак. <См. FU(H4SO)-51, ДЕМОНТАЖ,
Топливный бак.>
2) Передвиньте зажим и отсоедините шланг испарения от
клапана прерывания подачи топлива.

3) Снимите болты, фиксирующие клапан прерывания подачи
топлива.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Для информации о моменте затяжки см. "КОМПОНЕНТ".
<См. FU(H4SO)-3, КОМПОНЕНТ, Общее описание.>

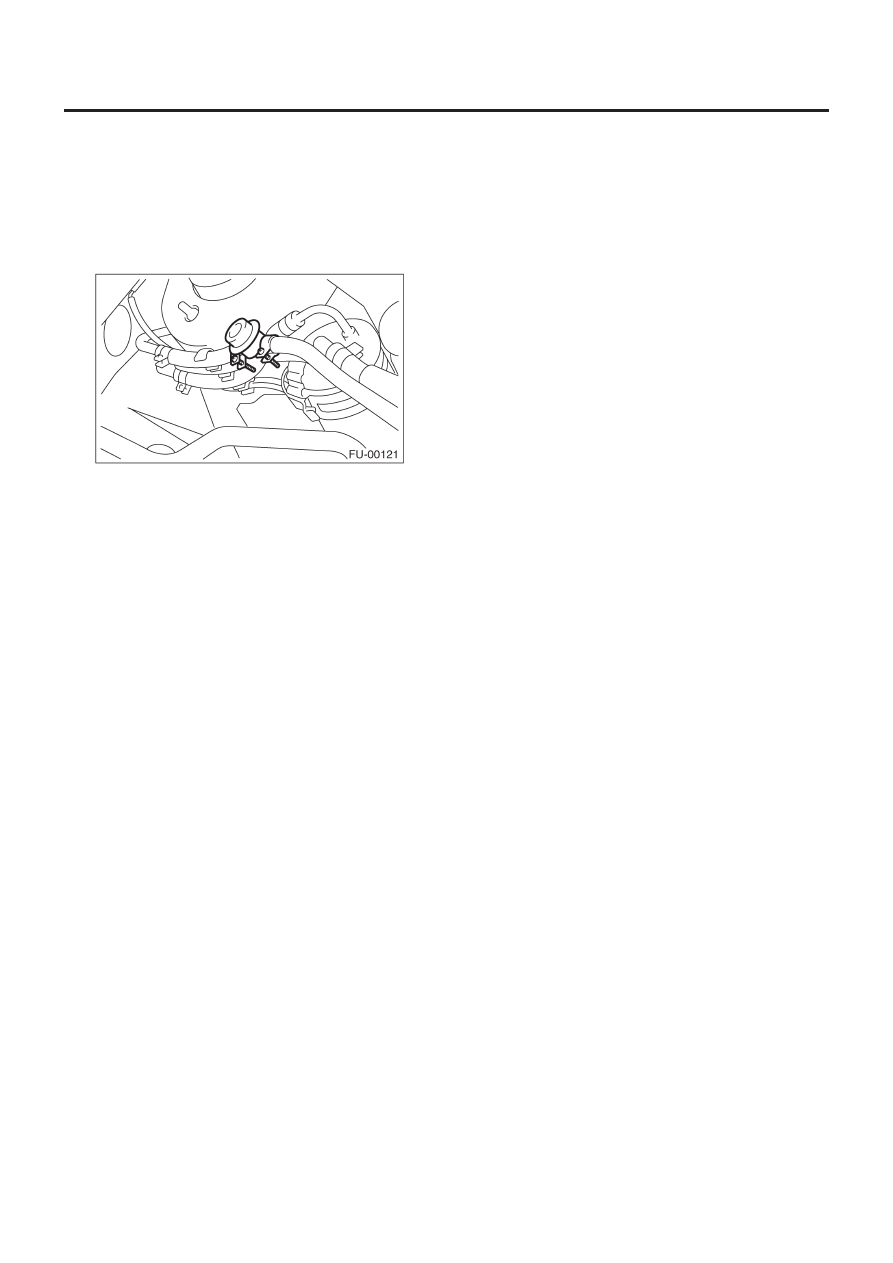

ДЕМПФЕРНЫЙ ТОПЛИВНЫЙ КЛАПАН

FU(H4SO)-62

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

27. Демпферный топливный клапан

A:  ДЕМОНТАЖ

1) Ослабьте давление топлива. <См. FU(H4SO)-50, ОСЛАБЛЕ-
НИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
2) Снимите демпферный топливный клапан с линии возврата
топлива.

B:  УСТАНОВКА

Установите в обратном порядке.

ЛИНИИ ПОДАЧИ, ВОЗВРАТА И ИСПАРЕНИЯ ТОПЛИВА

FU(H4SO)-63

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

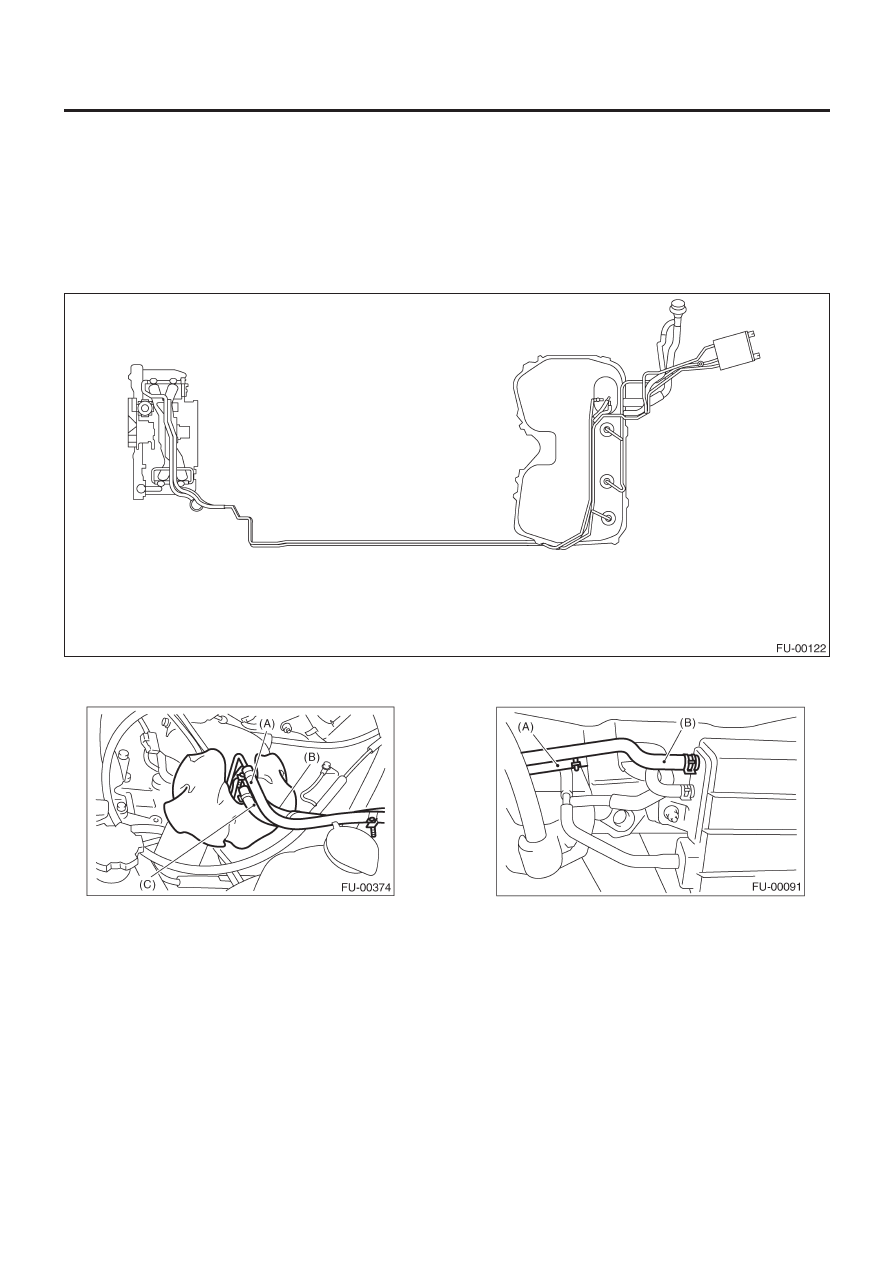

6) В отсеке двигателя, отсоедините шланг подачи топлива
(А), шланг возврата (В) и шланг испарения (С).

7) Поднимите автомобиль.

8) Отсоедините шланг двустороннего клапана (А) от двусто-
роннего клапана и отсоедините шланг коробки (В) от коробки.

9) Отделите быстрый коннектор на линии подачи топлива.

(1)  Очистите трубу и коннектор, если они покрыты пылью.

28. Линии подачи, возврата и испарения топлива

A:  ДЕМОНТАЖ

1) Поставьте автомобиль на подъемник.
2) Ослабьте давление топлива. <См. FU(H4SO)-50, ОСЛАБЛЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
3) Откройте крышку заливной горловины и затем снимите крышку заливной горловины топлива.
4) Снимите коврик. <См. EI-55, ДЕМОНТАЖ, Напольный коврик.>
5) Снимите трубы и шланги подачи топлива, трубы и шланги возврата топлива и трубы и шланги испарения топлива.
