ЗАЛИВНОЙ ТОПЛИВОПРОВОД

FU(H4SO)-56

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

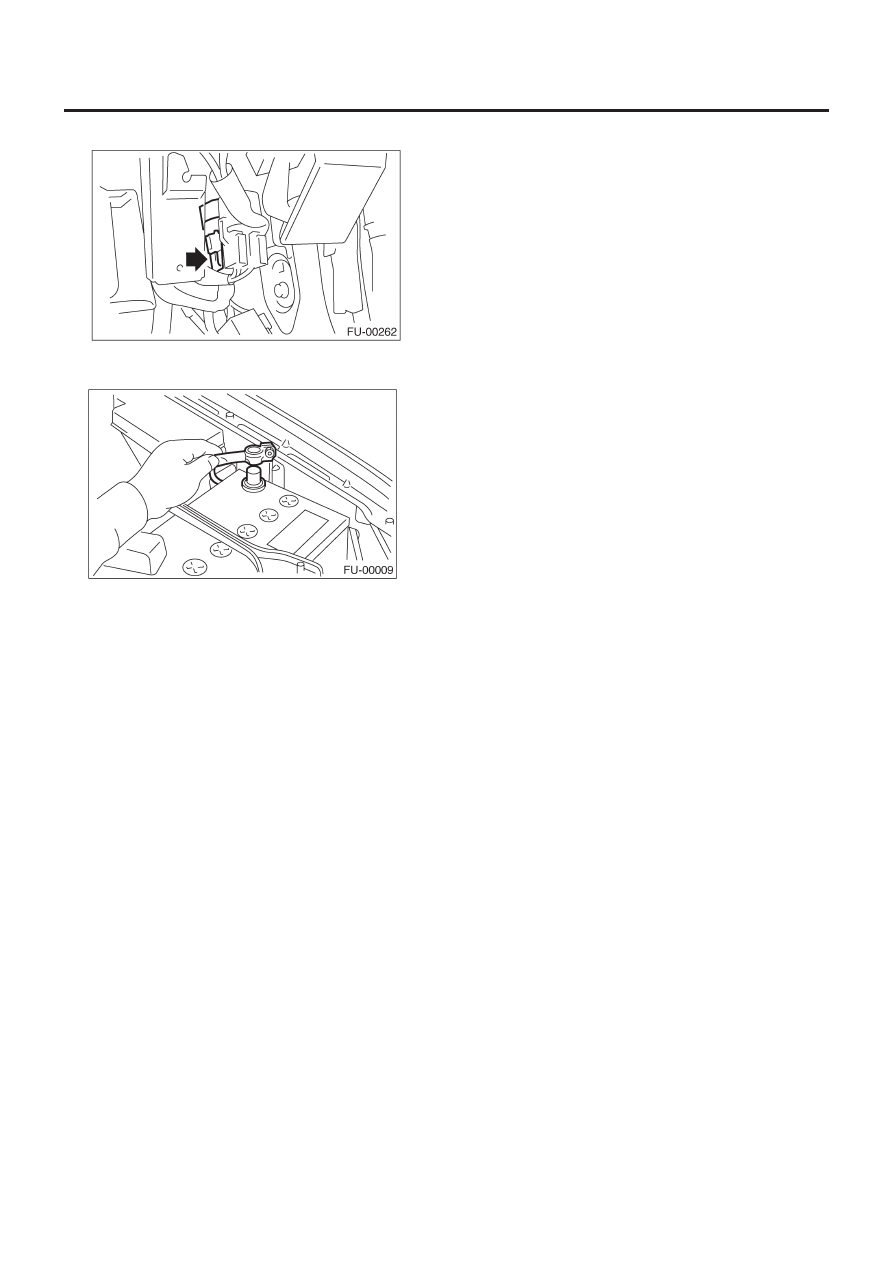

14) Подсоедините коннектор к реле топливного насоса.

15) Подсоедините кабель заземления аккумулятора к аккуму-
лятору.

ТОПЛИВНЫЙ НАСОС

FU(H4SO)-57

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

23. Топливный насос

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо

ПРИМЧЕАНИЕ:
Узел топливного насоса состоит из топливного насоса и дат-
чика уровня топлива.

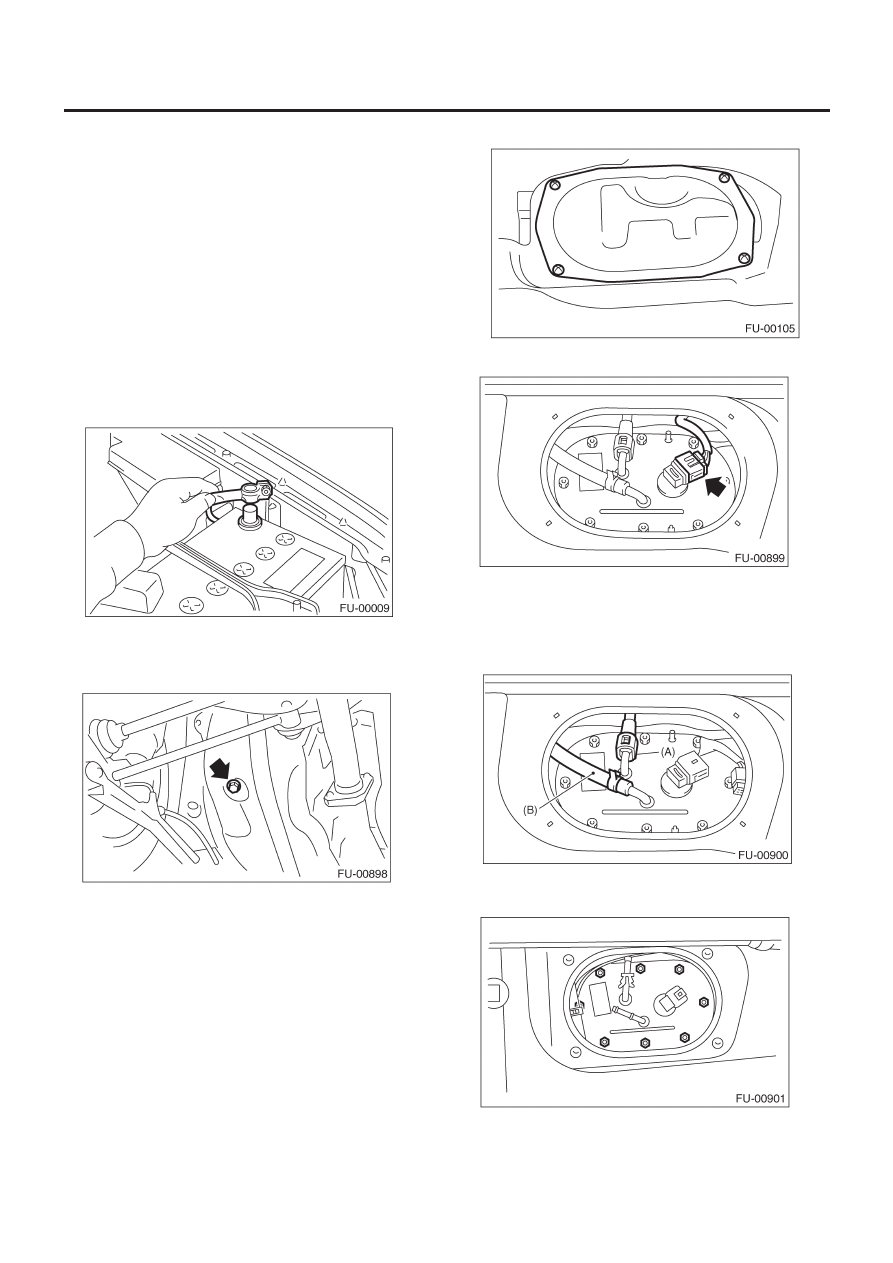

1) Ослабьте давление топлива. <См.FU(H4SO)-50, ОСЛАБЛЕ-
НИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
2) Откройте дверцу заливной горловины топлива и затем уда-
лите крышку заливной горловины топлива.
3) Отсоедините кабель заземления от аккумулятора.

4) Поднимите автомобиль.
5) Слейте топливо из топливного бака. Установите емкость
под автомобилем, затем удалите сливную заглушку из топ-
ливного бака.

6) Затяните сливную заглушку топлива.

Момент затяжки:

26 Н-м (2.7 кгс-м, 19.2 ft-lb)

7) Поднимите заднее сиденье, затем поднимите коврик.

8) Снимите крышку люка.

9) Отсоедините коннектор от топливного насоса.

10) Отсоедините быстрый коннектор, затем отсоедините
шланг подачи топлива (А).
<См. FU(H4SO)-63, ДЕМОНТАЖ, Подача топлива, Линии воз-
врата и испарения.>
11) Передвиньте зажим, затем отсоедините шланг возврата
топлива (В).

12) Снимите гайки, фиксирующие топливный насос на топ-
ливном баке.

13) Снимите топливный насос с топливного бака.

ТОПЛИВНЫЙ НАСОС

FU(H4SO)-58

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B:  УСТАНОВКА

Установите все в обратном порядке. Произведите следую-
щие действия:

ПРИМЕЧАНИЕ:
Замените прокладку на новую.

(1)  Перед установкой, убедитесь в том, что уплотнитель-

ная часть свободна от топлива и инородных частиц.

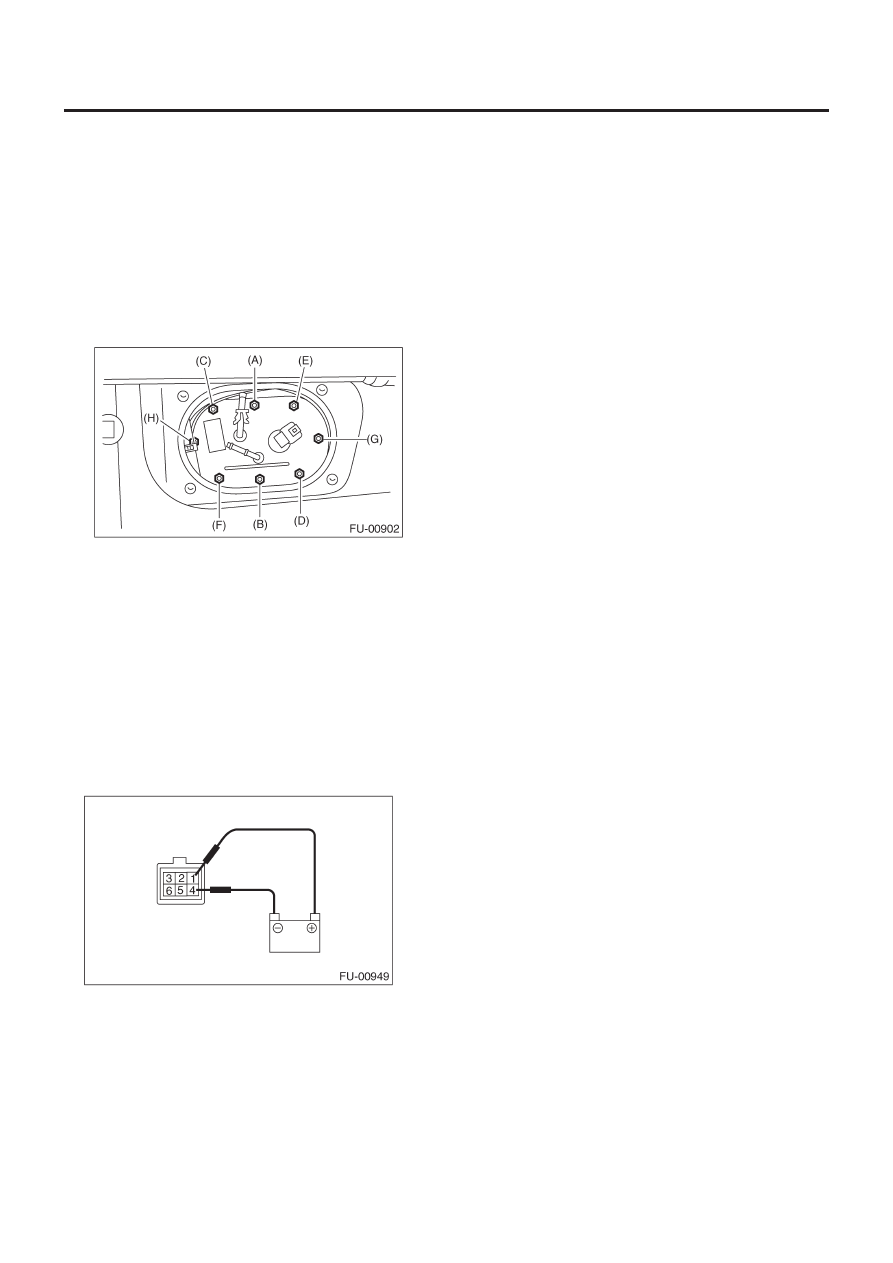

(2)  Затяните гайки с указанным усилием в алфавитном по-

рядке, как указано на рисунке.

Момент затяжки:

4.4 Н-м (0.45 кгс-м, 3.3 ft-lb)

C: ОСМОТР

Подсоедините ведущую проводку к терминалу коннекторов
топливного насоса, затем подайте питание от аккумулятора,
чтобы проверить, что насос работает

ПРЕДУПРЕЖДЕНИЕ:
• Полностью вытрите остатки топлива.
• Держите аккумулятор как можно дальше от топливного
насоса.
• Обязательно включайте (ON) и выключайте (OFF) пита-
ние аккумулятора на стороне аккумулятора.
• Не запускайте топливный насос на длительное время
без нагрузки.

ДАТЧИК УРОВНЯ ТОПЛИВА

FU(H4SO)-59

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

24. Датчик уровня топлива

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

ПРИМЕЧАНИЕ:
Датчик уровня топлива встроен в узел топливного насоса.

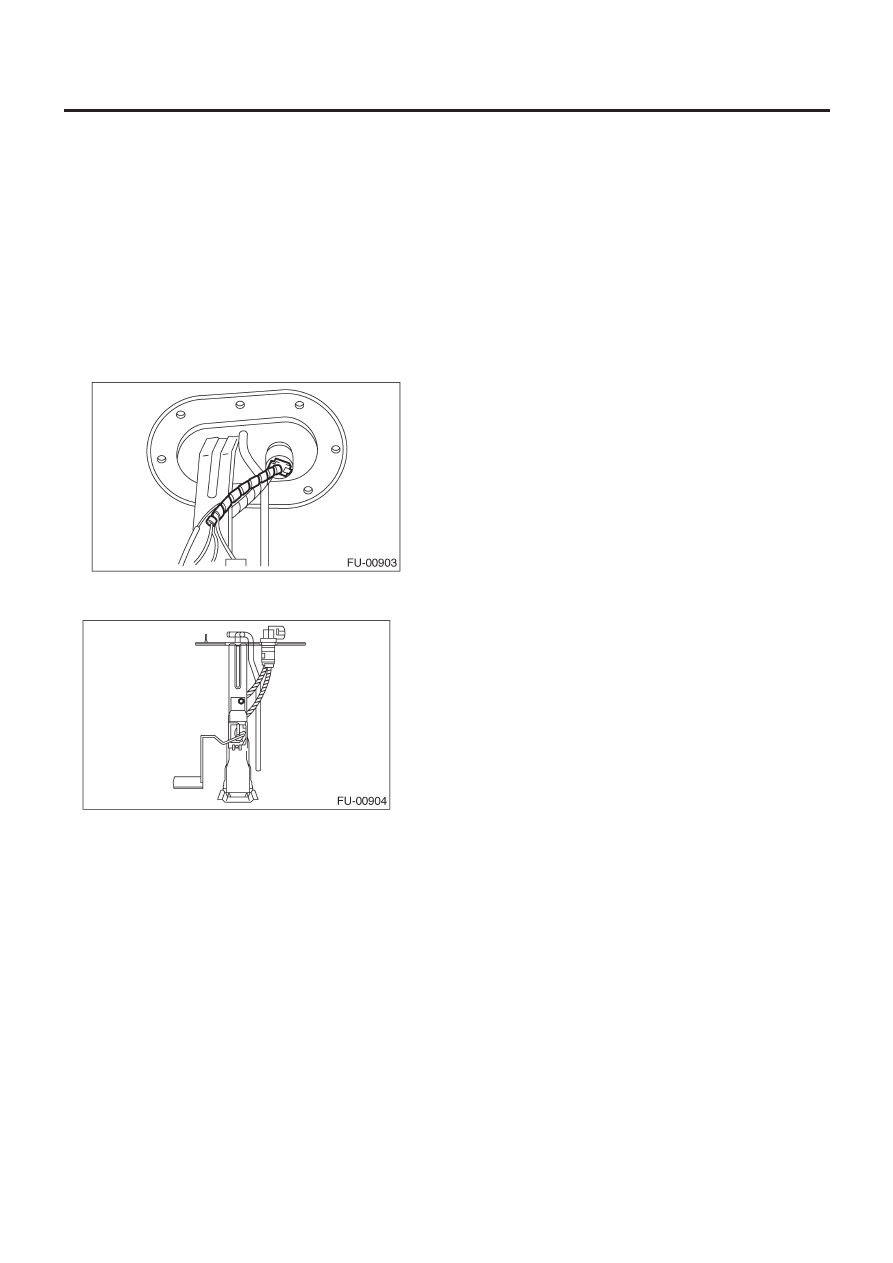

1) Снимите узел топливного насоса.  <См. FU(H4SO)-57, ДЕ-
МОНТАЖ, Топливный насос.>
2) Отсоедините коннектор от рамки топливного насоса.

3) Снимите болты, фиксирующие датчик уровня топлива на
крепежной рамке.

B:  УСТАНОВКА

Установите все в обратном порядке.
