СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Компрессор

62-131

62

ДВИГАТЕЛЬ F

УСТАНОВКА

Если компрессор заменяется, то при
установке следует помнить, что он
поставляется заправленным маслом.

ВАЖНОЕ ЗАМЕЧАНИЕ: строго соблюдайте
указания по дозаправке масла при вскрытии
контура кондиционера, приведенные в инструкции
Новый хладагент R134a).

Установку осуществляйте в порядке, обратном
снятию.

При подключении трубопроводов к компрессору
необходимо смазать прокладки маслом,
применяемым для компрессора.

Порядок установки ремня приведен в
следующей главе.

Заправьте контур хладагентом с помощью
заправочной станции (методика описана в
инструкции Кондиционирование воздуха — Новый
хладагент R134a).

Напоминание о количестве: 800

rrrr 25 г

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Компрессор

62-132

62

ДВИГАТЕЛЬ Z

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Слейте хладагент из контура с помощью
заправочной станции (см. методику, описанную в
инструкции Новый хладагент R134а).

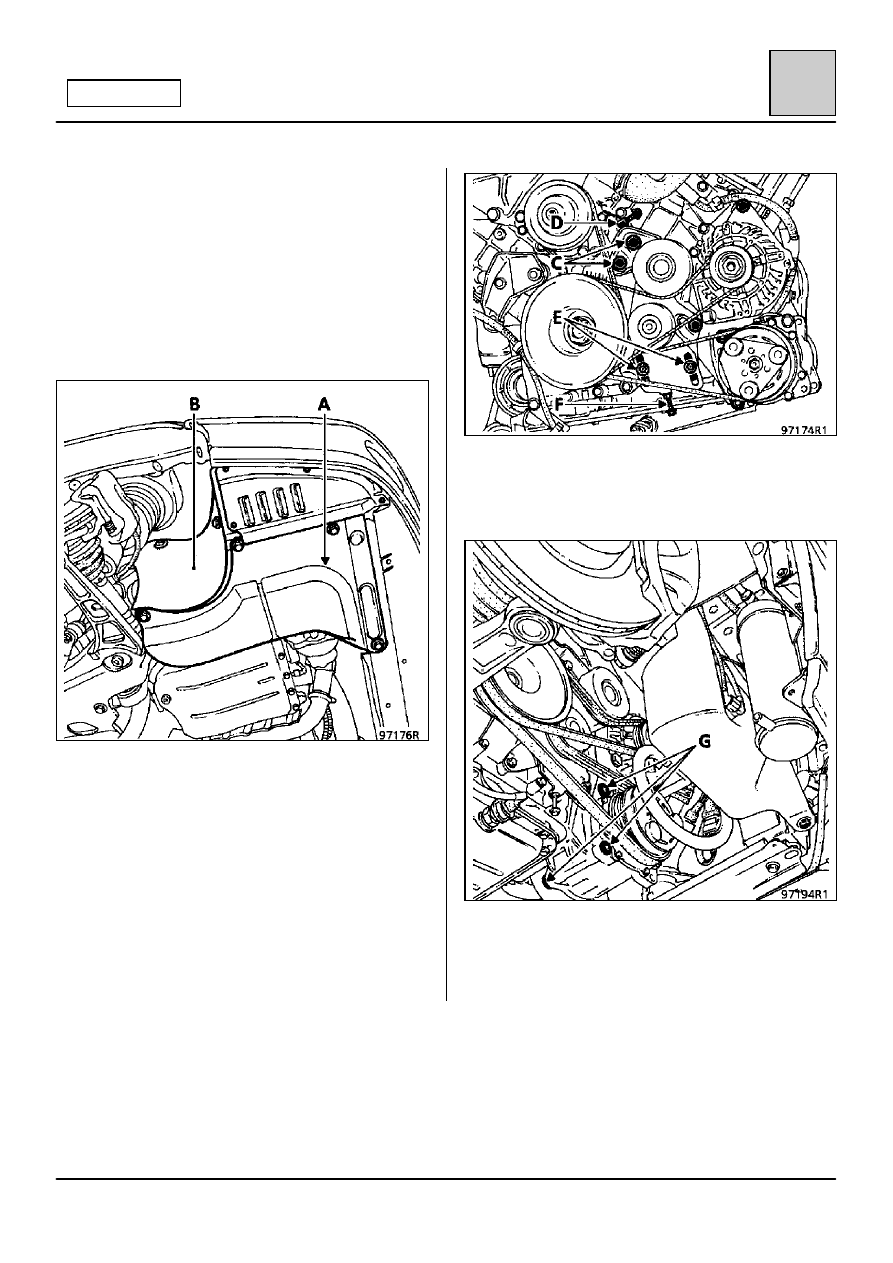

Снимите два защитных кожуха двигателя, (А) и
(В), расположенных с правой стороны
автомобиля.

Снимите два ремня, генератора и компрессора,
действуя следующим образом:

Необходимо отметить, что любой
вытянувшийся ремень необходимо заменить
(см. следующую главу Натяжение ремня).

Ослабьте:
– два винта (С) устройства натяжения ремня

генератора и ослабьте ремень с помощью
винта (D),

– два винта (Е) устройства натяжения ремня

компрессора и ослабьте ремень с помощью
винта (F).

Снимите:
– оба ремня,
– масляный фильтр,
– четыре винта (G) крепления компрессора.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Компрессор

62-133

62

ДВИГАТЕЛЬ Z

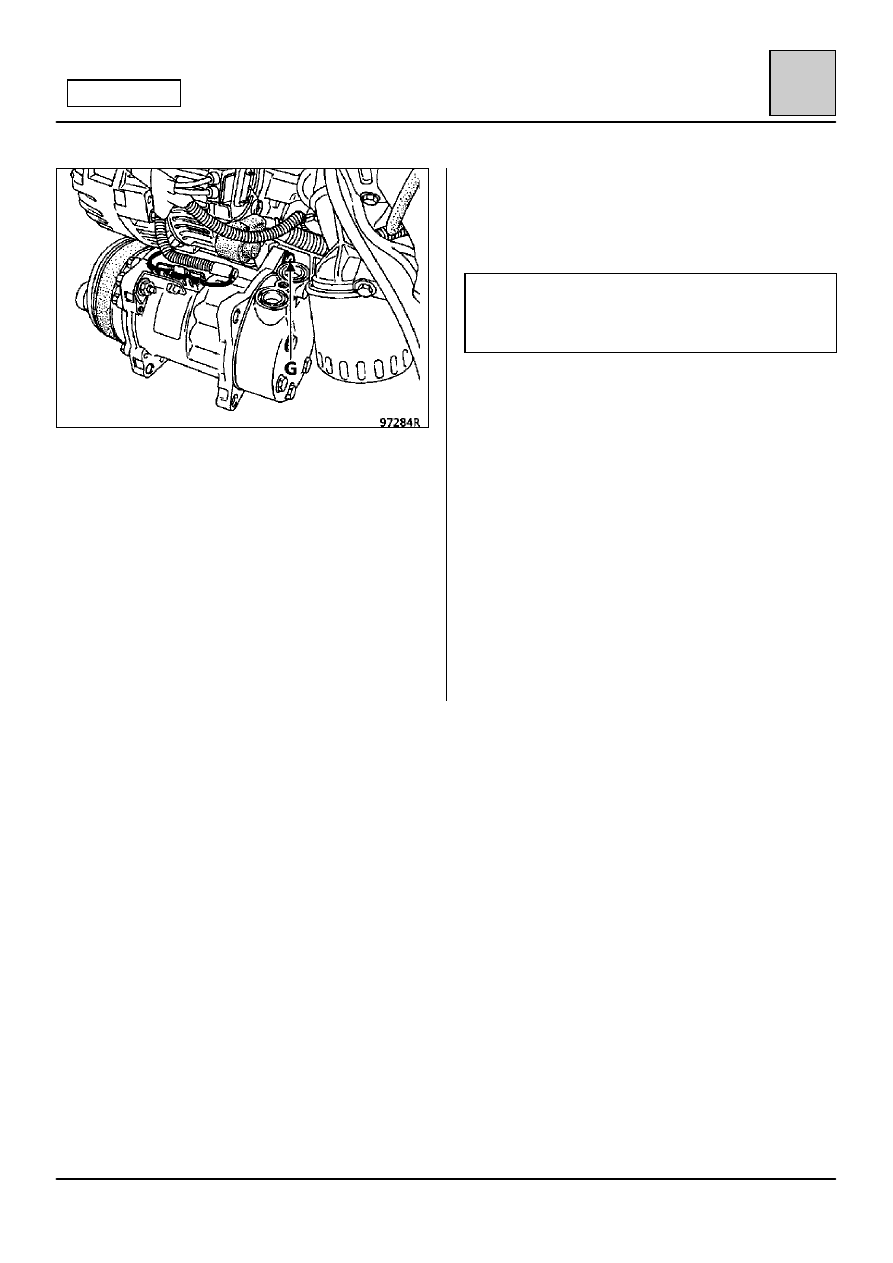

Снимите хомут крепления трубопроводов на
компрессоре.

Отсоедините разъем питания компрессора.

Снимите компрессор.

УСТАНОВКА

Если компрессор заменяется, то при
установке следует помнить, что он
поставляется заправленным маслом.

ВАЖНОЕ ЗАМЕЧАНИЕ: строго соблюдайте
указания по дозаправке масла при вскрытии
контура кондиционера, приведенные в инструкции
Новый хладагент R134a).

Установку осуществляйте в порядке, обратном
демонтажу.

При подключении трубопроводов к компрессору
необходимо смазать прокладки маслом,
применяемым для компрессора.

Порядок установки ремня описан в
следующей главе Натяжение ремня.

Заправьте контур хладагентом с помощью
заправочной станции (методика описана в
инструкции Кондиционирование воздуха — Новый
хладагент R134a).

Напоминание о количестве: 800

rrrr 25 г

Долейте масло в двигатель.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Натяжение ремня

62-134

62

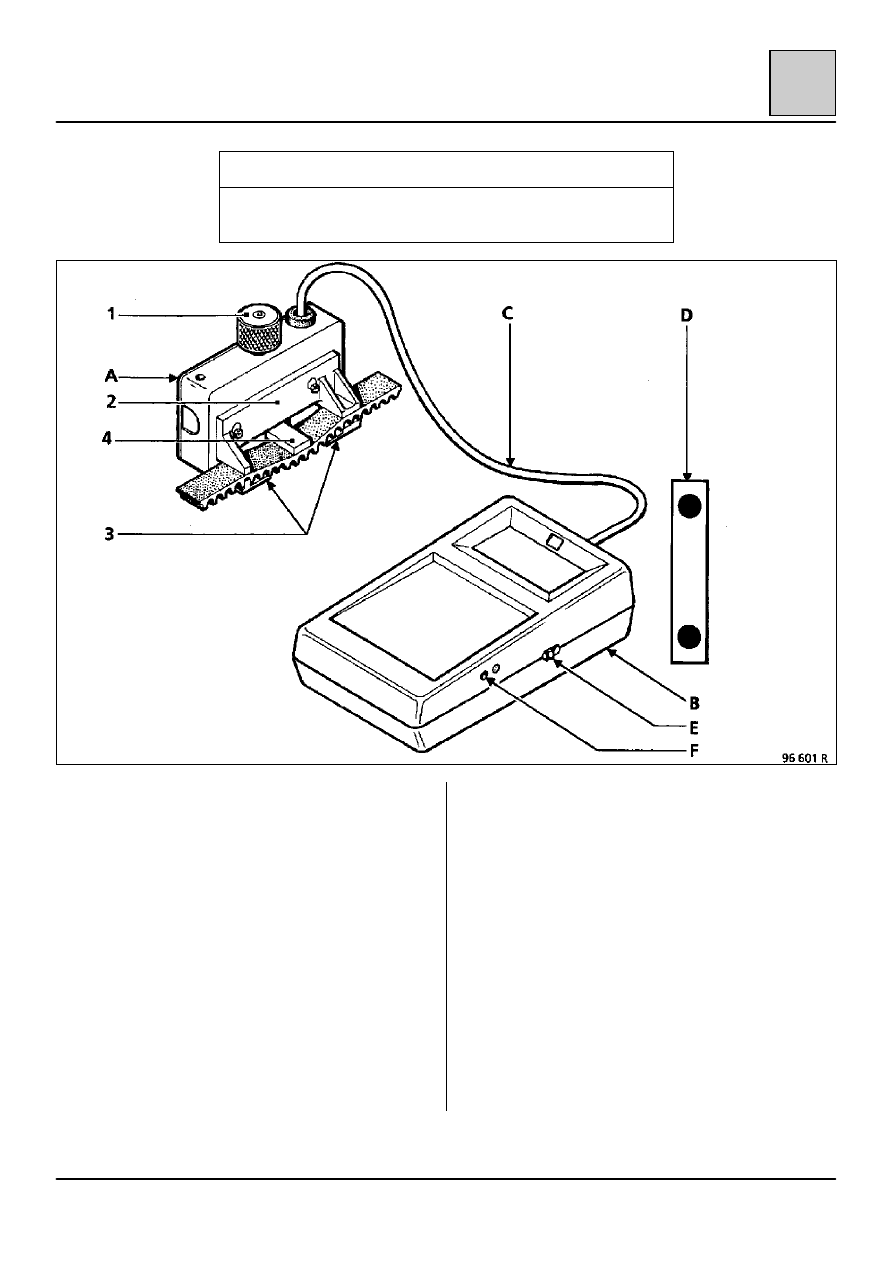

НЕОБХОДИМОЕ СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ

Mot. 1273

Приспособление для контроля натяжения
ремня (SEEM C. Tronic 105.6).

А Датчик
В Дисплей
С Соединительный шнур
D Эталонная пластина

Принцип действия
Датчик оказывает на ремень постоянную
изгибающую нагрузку под действием нажимной
головки (1), зажима (2) и внешних лапок (3).

Сила реакции ремня измеряется с помощью
измерительного элемента (4), оснащенного
тензометрами.

Растягивание тензометров вызывает изменение
их электрического сопротивления. Изменение
сопротивления, преобразованное в приборе,
высвечивается на дисплее в единицах SEEM
(США).

Калибровка прибора

Прибор отрегулирован на заводе, однако один
раз в полгода необходимо производить его
калибровку.

Порядок работы

Установка на нуль:
– подключите прибор к питанию (кнопка Е) при

утопленной вниз головке нажимной головки
(1),

– если высвечивается 0, ничего не трогайте,
– если ничего не высвечивается, то проверьте

зарядку 9-вольтового элемента питания
прибора,

– при высвечивании показателей, отличных от 0,

вращайте винт (F) до получения 0.
