СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Натяжение ремня

62-135

62

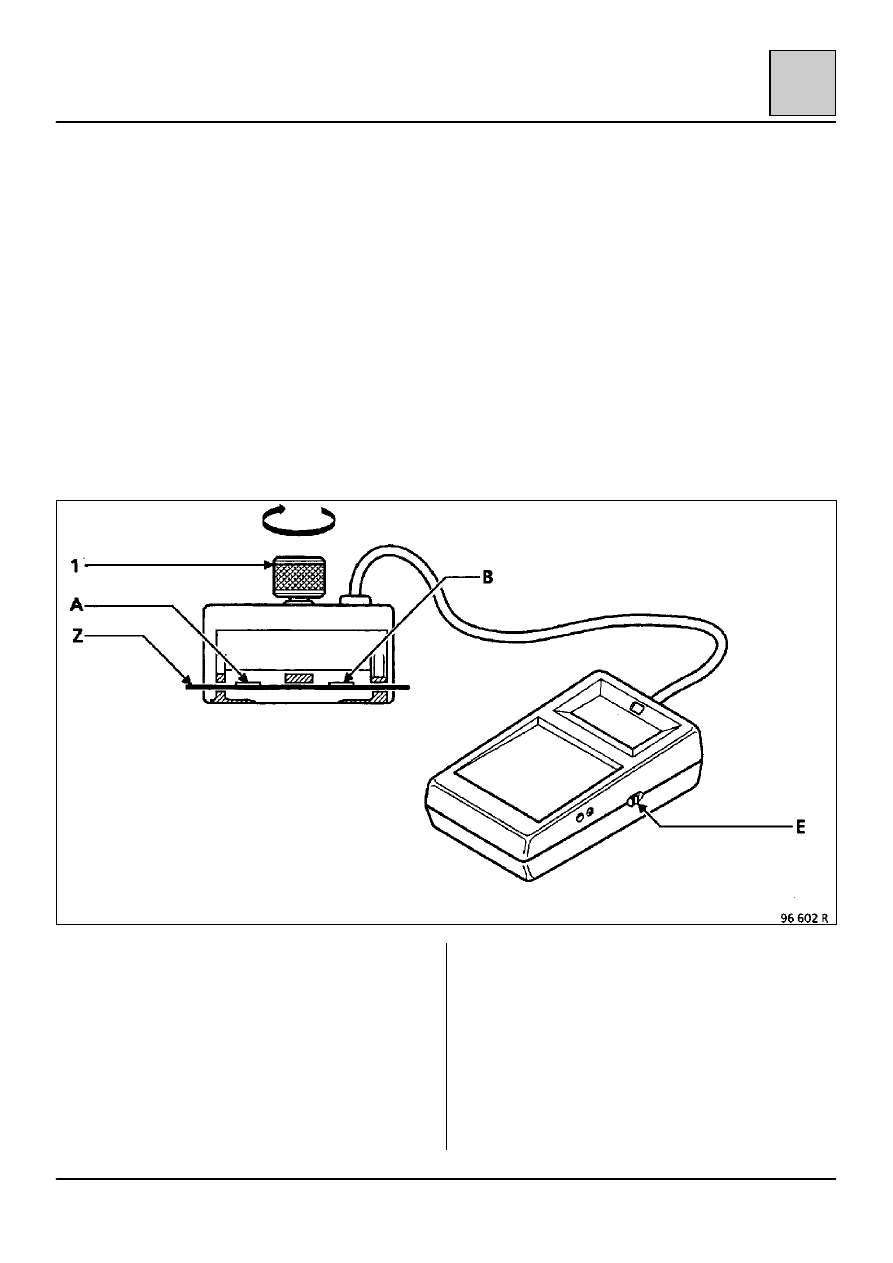

Контроль калибровки

Включите прибор (кнопка Е).

Вставьте контрольный пружинящий эталон (Z) в датчик так, как это показано на рисунке
(выгравированными контрольными значениями вверх), (А) минимальное значение, (В) максимальное
значение).

Завинчивайте нажимную головку (1) до звука «КЛИК-КЛИК-КЛИК».

Проконтролируйте, чтобы на дисплее высвечивалось значение величины Х между величинами (А и В) (А

d

Х

d В).

Замечание: возможно, потребуется произвести несколько предварительных замеров, чтобы получить
нужное значение. В случае получения неверного значения после нескольких измерений необходимо
обратиться в SEEM.

ПРИМЕЧАНИЕ: с каждым прибором поставляется свой, не подлежащий замене, контрольный пружинящий
эталон.

1 Головка (нажимная) с накаткой
А

Контрольное значение, указанное

В

на эталонной пластине

Z Эталонная пластина

SEEM
Lot № 1 – ZAC DE St ESTEVE
F-06640 SAINT JEANNET
Тел.

92.12.04.80

Факс

92.12.04.66

Телекс 970 877 F

ОБЩИЕ УКАЗАНИЯ:

– Не устанавливайте повторно снятый ремень,

замените его.

– Не подтягивайте ремень, натяжение которого

находится в интервале между установочным
значением и минимально допустимым для
функционирования значением.

}

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Натяжение ремня

62-136

62

– При контрольной проверке замените ремень,

если натяжение ниже минимально

допустимого значения.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Натяжение ремня

62-137

62

РЕГУЛИРОВКА НАТЯЖЕНИЯ

ВАЖНОЕ ЗАМЕЧАНИЕ: необходимо отметить,
что любой снятый ремень необходимо
обязательно заменить.

Установите ремень или ремни на двигатель.

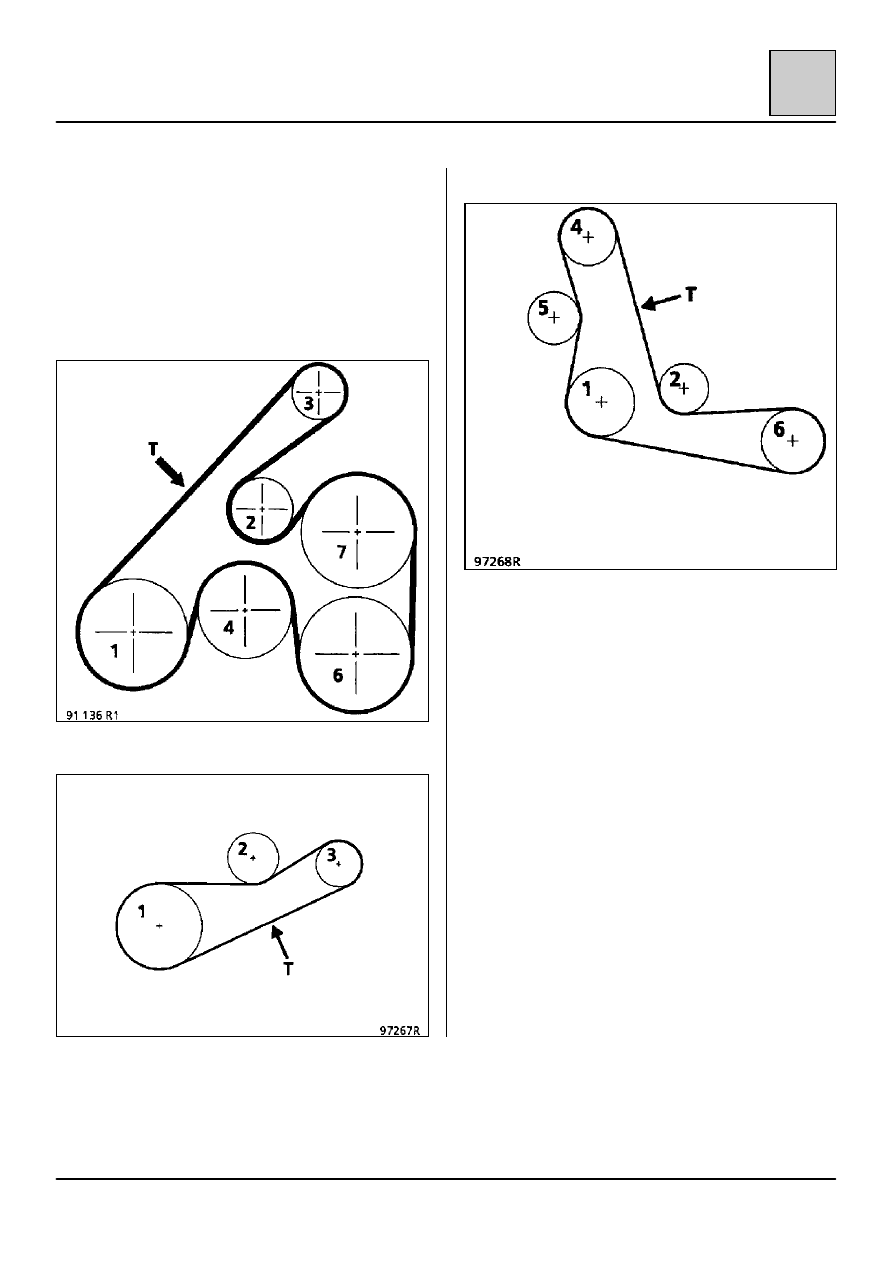

ДВИГАТЕЛЬ F С УСИЛИТЕЛЕМ РУЛЕВОГО

ПРИВОДА ИЛИ БЕЗ НЕГО

ДВИГАТЕЛЬ Z С РЕМНЕМ ГЕНЕРАТОРА

ДВИГАТЕЛЬ Z С РЕМНЕМ КОМПРЕССОРА

1 Коленчатый вал
2 Натяжной ролик
3 Генератор
4 Водяной насос
5 Ролик
6 Компрессор кондиционера
7 Насос усилителя рулевого привода

В точке (Т) расположите на ремне датчик прибора
Mot.1273.

Вращайте головку датчика до срабатывания.

Изменяйте положение натяжного ролика до тех
пор, пока величина на дисплее не совпадет с
величинами, указанными в нижеприведенных
таблицах, а затем зафиксируйте натяжной ролик.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Натяжение ремня

62-138

62

ДВИГАТЕЛЬ F

РЕМЕНЬ КОМПРЕССОРА

РЕМЕНЬ ГЕНЕРАТОРА

НАТЯЖЕНИЕ ПРИ УСТАНОВКЕ

114

r 5 U.S.

—

МИНИМАЛЬНОЕ НАТЯЖЕНИЕ

62 U.S.

—

U.S. — единицы SEEM

ДВИГАТЕЛЬ Z

РЕМЕНЬ КОМПРЕССОРА

РЕМЕНЬ ГЕНЕРАТОРА

НАТЯЖЕНИЕ ПРИ УСТАНОВКЕ

102

r 5 U.S.

91

r 5 U.S.

МИНИМАЛЬНОЕ НАТЯЖЕНИЕ

57 U.S.

50 U.S.

U.S. — единицы SEEM
