СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Конденсор

62-127

62

СНЯТИЕ

Отсоедините аккумуляторную батарею.

С помощью заправочной станции слейте
хладагент из контура, в котором он циркулирует
(методика описана в инструкции Новый хладагент
R134a).

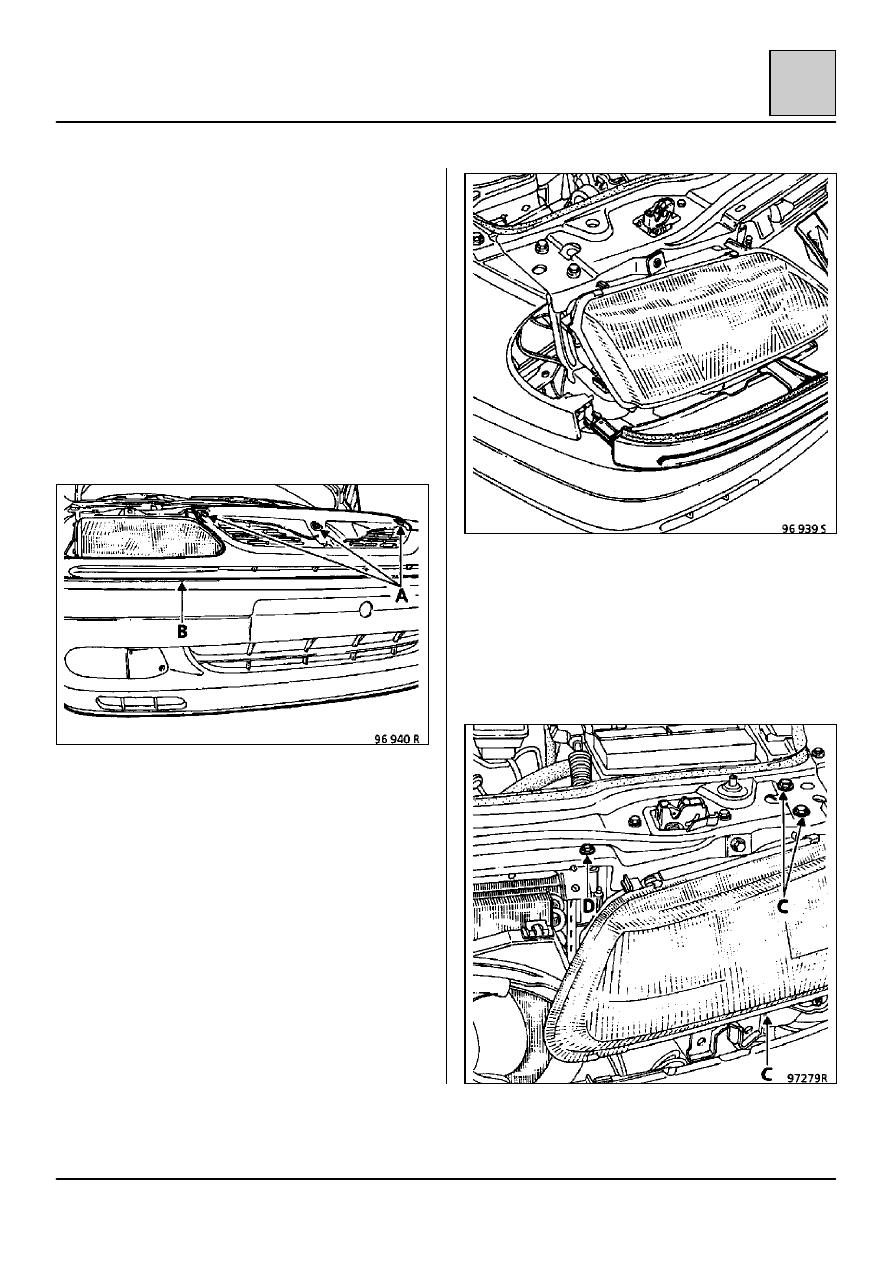

Снимите облицовку радиатора автомобиля
следующим образом:

Снимите:
– указатели поворота,
– три верхних винта крепления (А) и два нижних

винта крепления, доступ к которым открывает-
ся через отверстия (В) (винты «торкс» на 30).

Отсоедините облицовку радиатора автомобиля с
двух концов и снимите.

Затем снимите панель фонарей следующим
образом:

Отсоедините разъемы (разъемы фонарей,
разъемы на капоте, и т. д.).

Отверните с обеих сторон панели:
– шесть винтов (С) крепления панели к корпусу,
– два винта (D) крепления радиатора к панели.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Конденсор

62-128

62

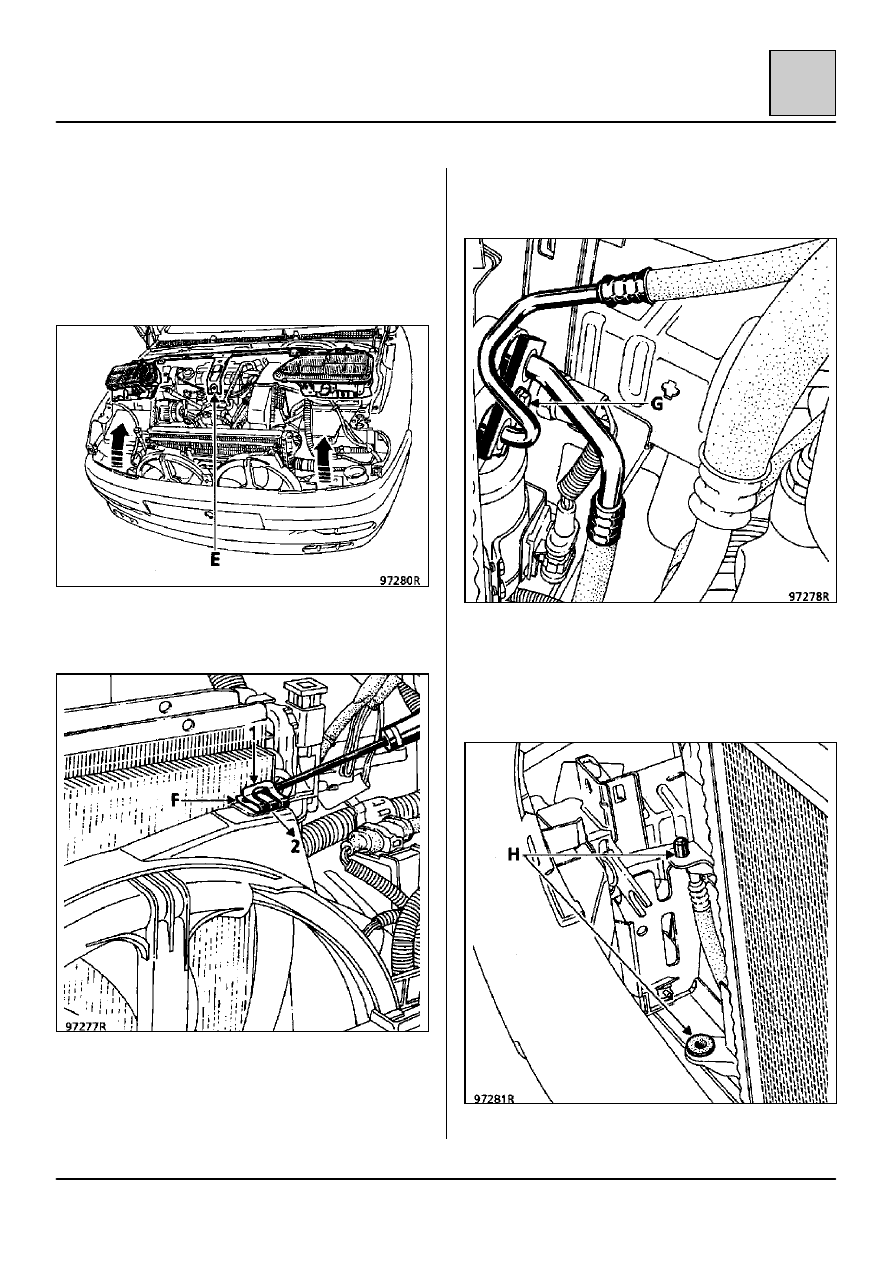

После вывинчивания последнего крепежного
винта (Е) отсоедините панель передних фонарей
от кузова и положите все на двигатель так, как
это указано на рисунке.

ВАЖНОЕ ЗАМЕЧАНИЕ: для выполнения этой
операции необходимо защитить края крыльев
чехлами или тканью.

Затем снимите:
– крепежные крючки (F), приподняв отверткой

верхнюю часть (1) и потянув их назад (2),

– обе трубки баллона ресивера-осушителя,

отвернув винт (G) (сохраните
герметизирующие прокладки и заглушите
трубки пробками;

эта предосторожность необходима, так как в
системе применяется масло PAG, которое
очень гигроскопично).

Отсоедините разъем трехфункционального реле
давления.

Извлеките вентилятор /конденсор в сборе,
вынимая его вверх, предварительно сняв с
четырех центрирующих штифтов (Н).

Отсоедините вентилятор от конденсора.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Конденсор

62-129

62

УСТАНОВКА

Установку осуществляйте в порядке, обратном
снятию.

При подсоединении трубопроводов к ресиверу-
осушителю необходимо смазать прокладки
маслом, применяемым для компрессора.

Заправьте контур хладагентом с помощью
заправочной станции (методика описана в
инструкции Новый хладагент R134a).

Напоминание о количестве: 800

rrrr 25 г

ВАЖНОЕ ЗАМЕЧАНИЕ: строго соблюдайте
указания по дозаправке масла после вскрытия
контура кондиционера, указанные в инструкции
Новый хладагент R134a.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Компрессор

62-130

62

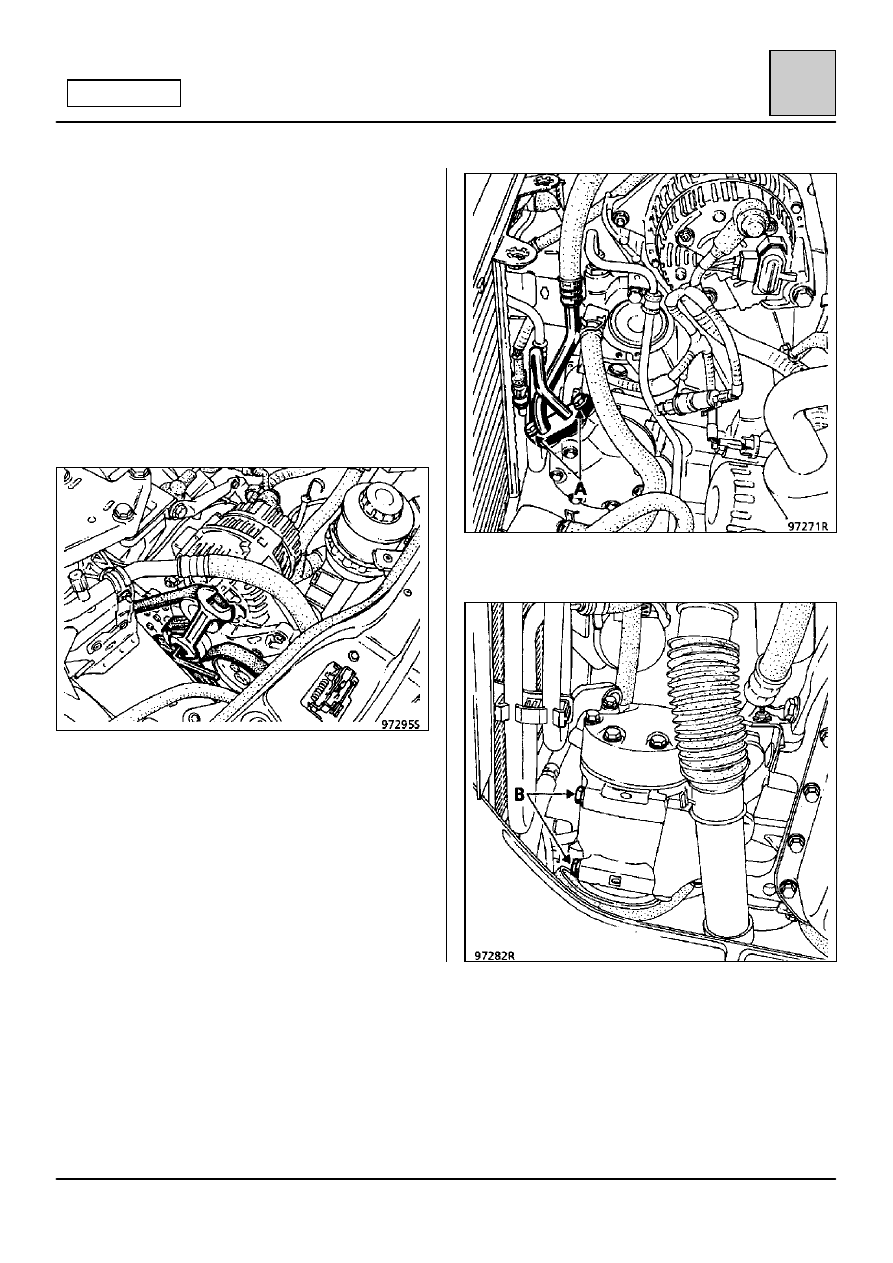

ДВИГАТЕЛЬ F

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Слейте хладагент из контура с помощью
заправочной станции (см. методику, описанную в
инструкции Новый хладагент R134а).

Отпустите винт с шестигранным гнездом (на 7 мм
относительно плоскости), которым крепится шкив
натяжения ремня, и с помощью плоского гаечного
ключа (на 22 мм) ослабьте ремень.

Необходимо отметить, что любой
вытянувшийся ремень необходимо заменить
(см. следующую главу Натяжение ремня).

Отсоедините провод питания муфты включения
компрессора.

Снимите:
– трубопроводы компрессора (два винта (А));

– четыре винта (В) крепления компрессора и

снимите его.
