СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Блок испарителя

62-119

62

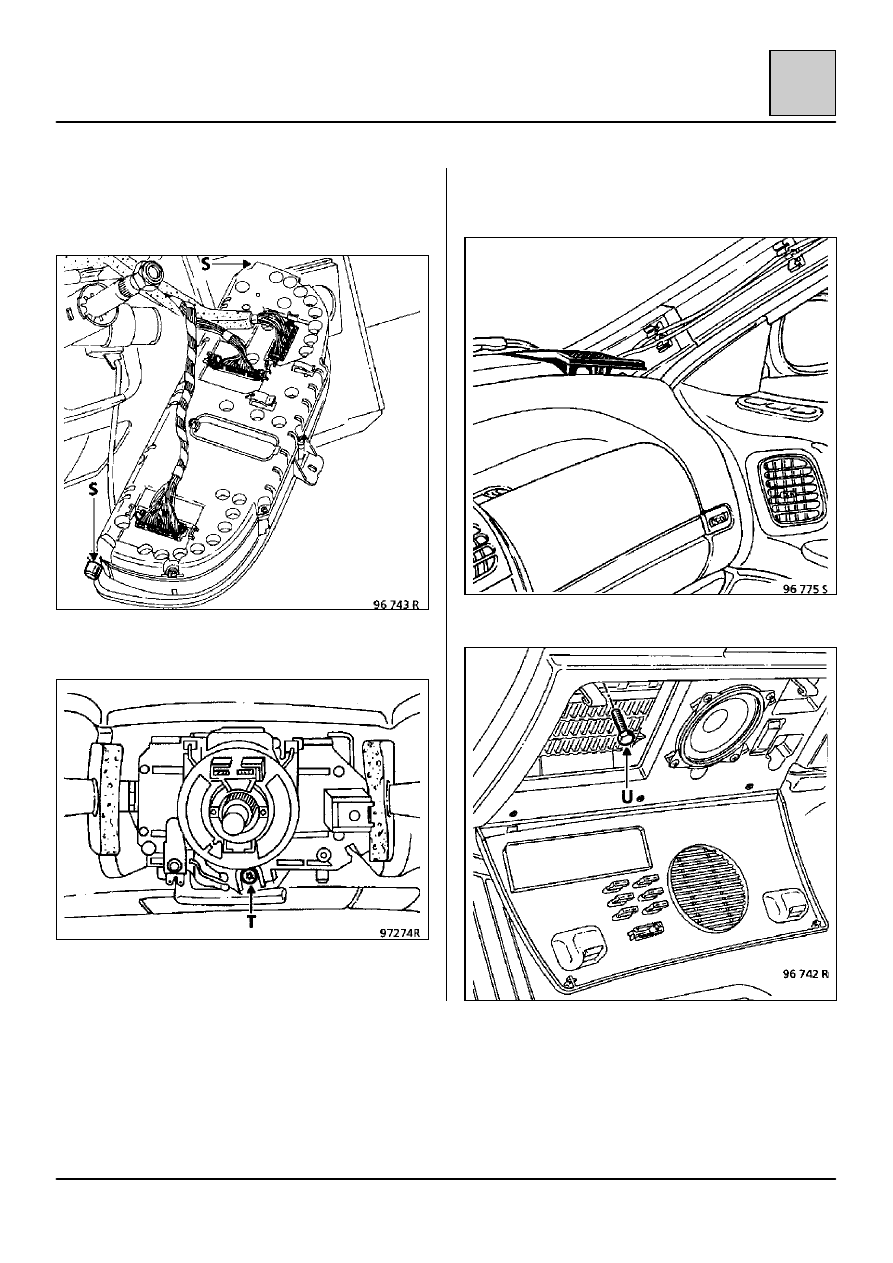

Отсоедините проводку панели приборов.

ВНИМАНИЕ: не потеряйте маленькие резиновые
упоры (S).

Отверните винт (Т), чтобы снять блок
переключателей.

Снимите:
– высокочастотные громкоговорители,

приподняв их переднюю часть,

– винт (U) крепления блока предохранителей,

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Блок испарителя

62-120

62

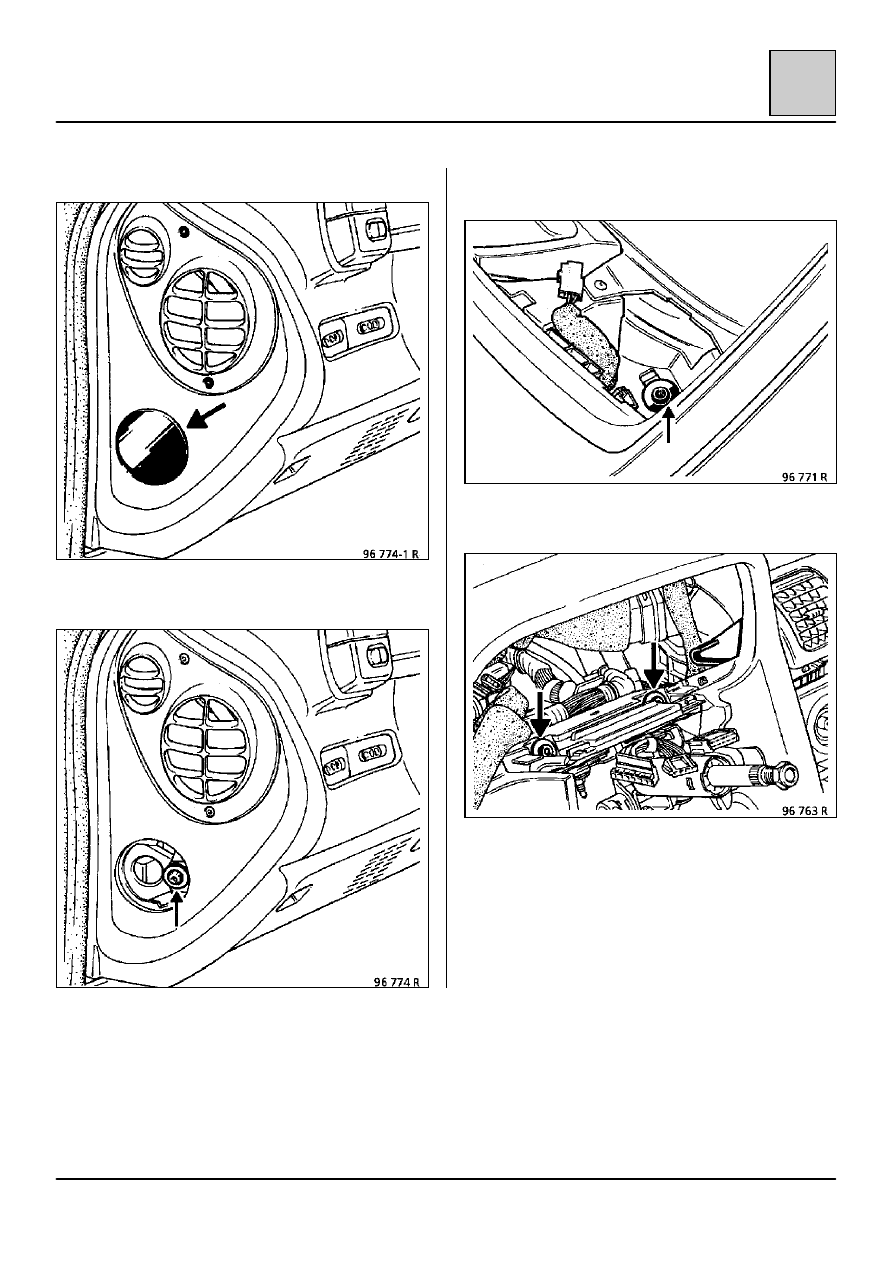

– боковые заглушки,

– боковые элементы крепления панели

приборов,

– верхние элементы крепления (под

высокочастотными громкоговорителями),

– два элемента крепления под панелью

приборов,

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Блок испарителя

62-121

62

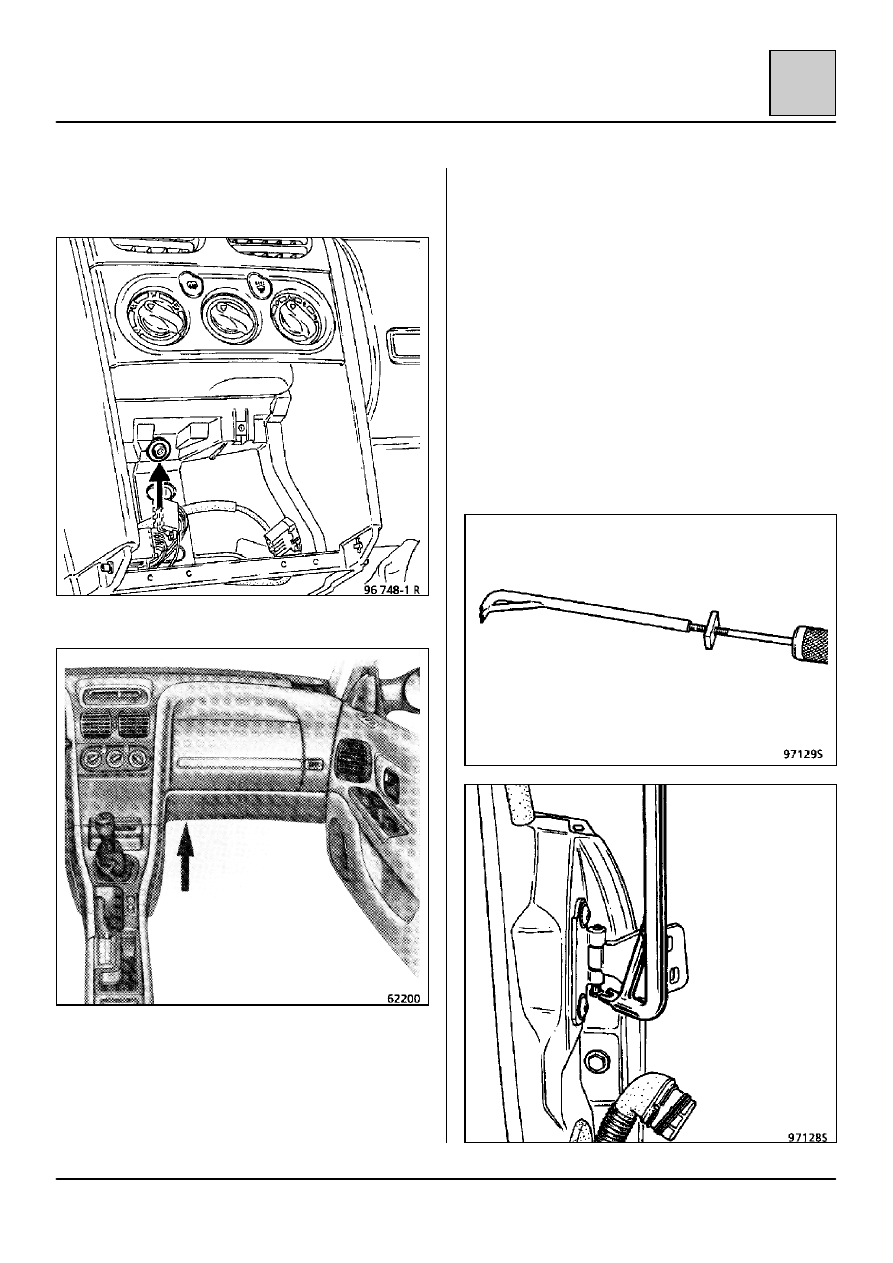

Снимите:
– центральный элемент крепления под панелью

управления отопителем,

– нижний элемент крепления панели приборов,

– панели приборов, действуя осторожно, чтобы

отсоединить все разъемы.

Затем снимите воздуховод обогрева следующим
образом:

Сначала снимите обе двери, сняв с каждой
стороны:
– винт крепления ограничителя открытия двери,
– разъем для подключения оборудования,

установленного в двери,

– оси петель с помощью инструмента

Car.1055-02

(Для снятия каждой двери необходимо два
человека.)

Инструмент Car.1055-02 и Emb.880

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Блок испарителя

62-122

62

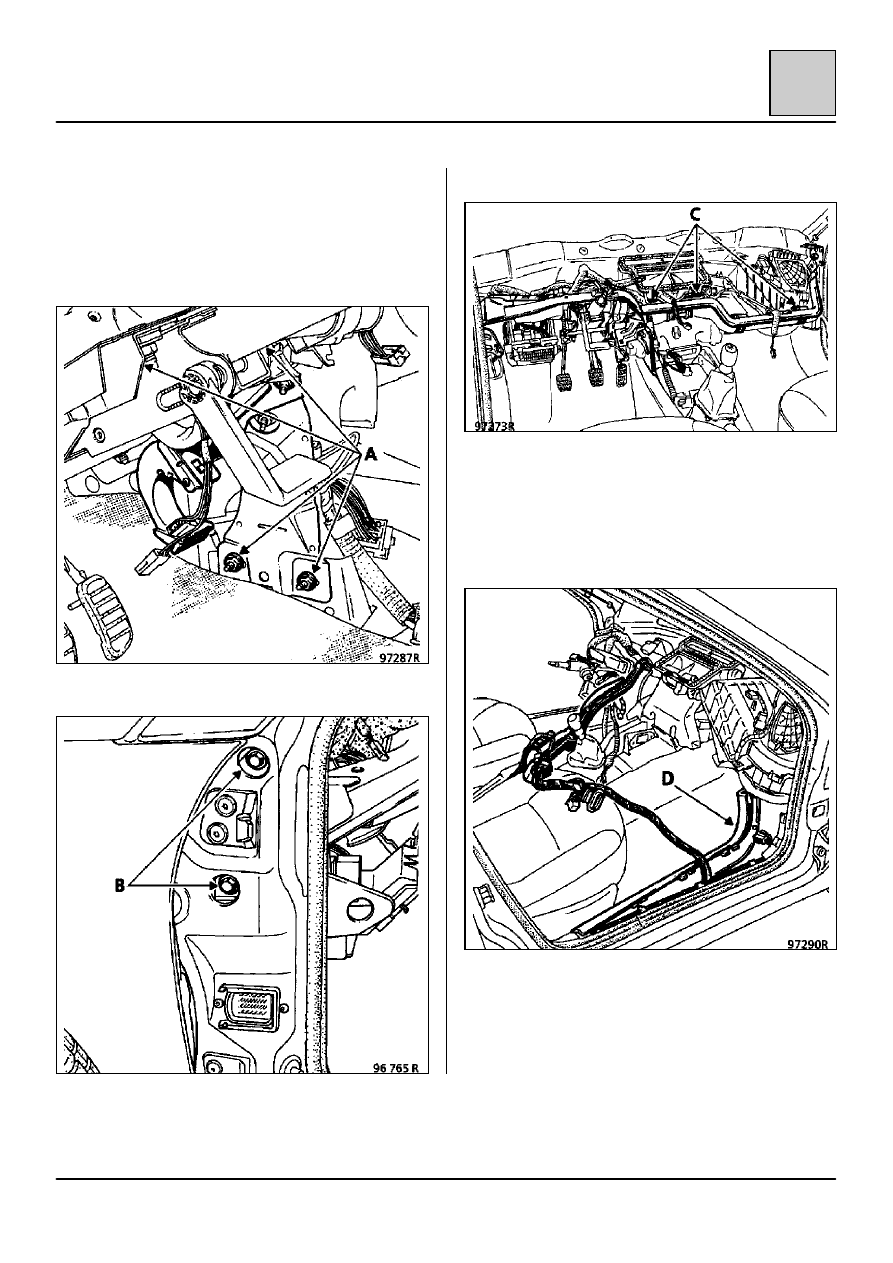

Затем снимите:
– винты крепления желоба для электрической

проводки на воздуховоде обогрева,

– два кронштейна для крепления блока

предохранителей,

– ручку открывания капота двигателя,
– четыре гайки (А),

– четыре боковых крепежных винта (В),

– три винта (С).

Извлеките воздуховод обогрева, потянув его
назад (для этой операции необходимо два
человека).

Затем демонтируйте внутреннюю арматуру (D),
чтобы получить доступ к разъемам и отвести
жгуты электрической проводки назад.
