152

Г л а в а 2  Д в и г а т е л ь

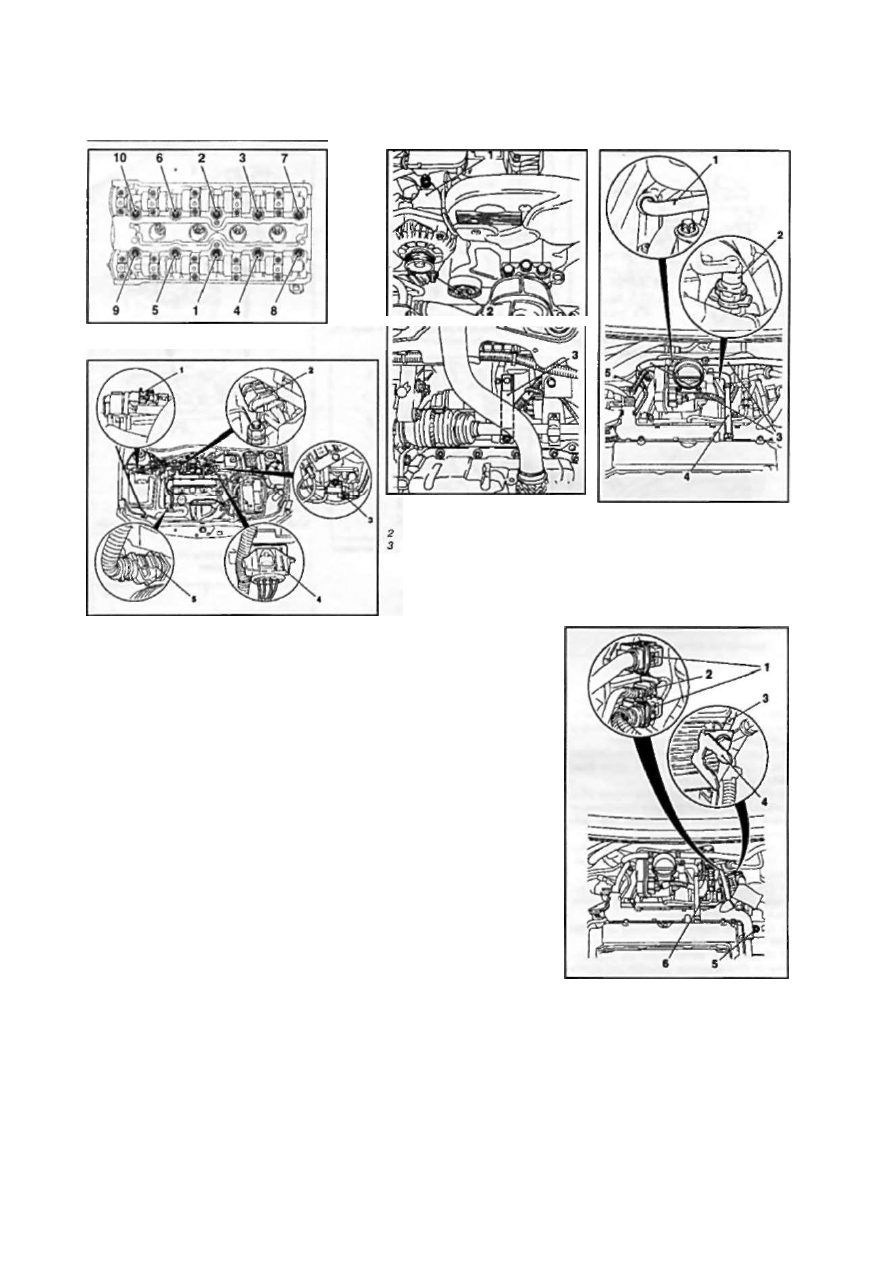

11.29 Порядок затягивания головки

блока цилиндров (двигатель Z16XEP)

11.32 Снятие кронштейна (1)

гоноратора

Крепежный болт
Опора выпускного тракта

11.36 Отсоединение подводящих

линий

1.4 Шланги системы вентиляции

картера

2 Вакуумная линия тормозного

усилителя

3.5 Трубопроводы системы охлаж­

дения

11.37а Кабельные разъемы электро­

проводки

1 Клапан вентиляции топливного бака

2 Датчик распределительных валов

3 Электромагнитный клапан распреде­

лительного устройства

4 Лямбда-зонд каталитического

преобразователя отработавших газов

5 Датчик температуры охлаждающей

жидкости

ства. Особенности установки крышки

головки блока цилиндров приведены в
Разделе 10.

Д в и г а т е л ь Z18XE

30 Снимите мультиреберный ремень

(см. Раздел 7).
31 Снимите правый пыльник двигателя

(см. Раздел 5).
32 Выверните болт крепления генера­

тора переменного тока и снимите крон­

штейн

 (см. сопр. иллюстрацию).

33 Снимите правое переднее колесо

(см. Введение) и слейте охлаждающую

жидкость (см. Главу 3). Отсоедините

переднюю выпускную трубу от выпуск­

ного коллектора, отпустив 3 крепежные

гайки.
34 Отведите опору выпускного тракта

(см. иллюстрацию 11.32) в сторону,

для чего отсоедините его от впускного

трубопровода, вывернув болт, и ослабив

болт крепления опоры к блоку цилинд­

ра.

35 Снимите натяжное устройство муль­

тиреберного ремня, снимите шкив колен­

чатого вала и установите приспособле­

ние для снятия правой опоры двигателя

(см. Раздел 5).
36 Отсоедините шланги системы венти­

ляции картера от крышки головки блока

цилиндров и дросселя, отсоедините тру­

бопровод системы охлаждения от впус­

кного коллектора и крышки головки бло­

ка цилиндров, отсоедините вакуумную

линию тормозного усилителя от впуск­

ного коллектора сжав фиксаторы

 (см.

сопр. иллюстрацию). Рассоедините

разъем электропроводки дросселя.
37 Отсоедините кабельные разъемы

электропроводки и другие элементы, ука­

занные

 на сопр. иллюстрациях.

38 Отсоедините кабельный канал (жгут

электропроводки в корпусе) инжекторов

от двигателя. Сбросьте давление в топ­

ливной системе через сервисный шту­

цер при помощи специального прибора

KM-J-34730-91

 (см. иллюстрацию

11.10). Слейте топливо в подходящую

емкость.
39 Отсоедините топливную линию

 (см.

иллюстрацию 11.37Ь) и разъем про­

водки докаталитического лямбда-зонда.
40 Отсоедините шланг отопителя

 (см.

сопр. иллюстрацию), а затем отсоеди­

ните трубопровод системы охлаждения

от корпуса термостата.
41 Снимите заднюю такелажную про­

ушину двигателя и отсоедините сборку

11.37Ь Кабельные разъемы электро­

проводки

1 Разъемы системы управления

двигателем

2 Датчик детонации

3 Шина заземления

4 Скоба крепления

5 Крепежный болт такелажной проуши­

ны

6 Топливная линия

Г л а в а 2  Д в и г а т е л ь

153

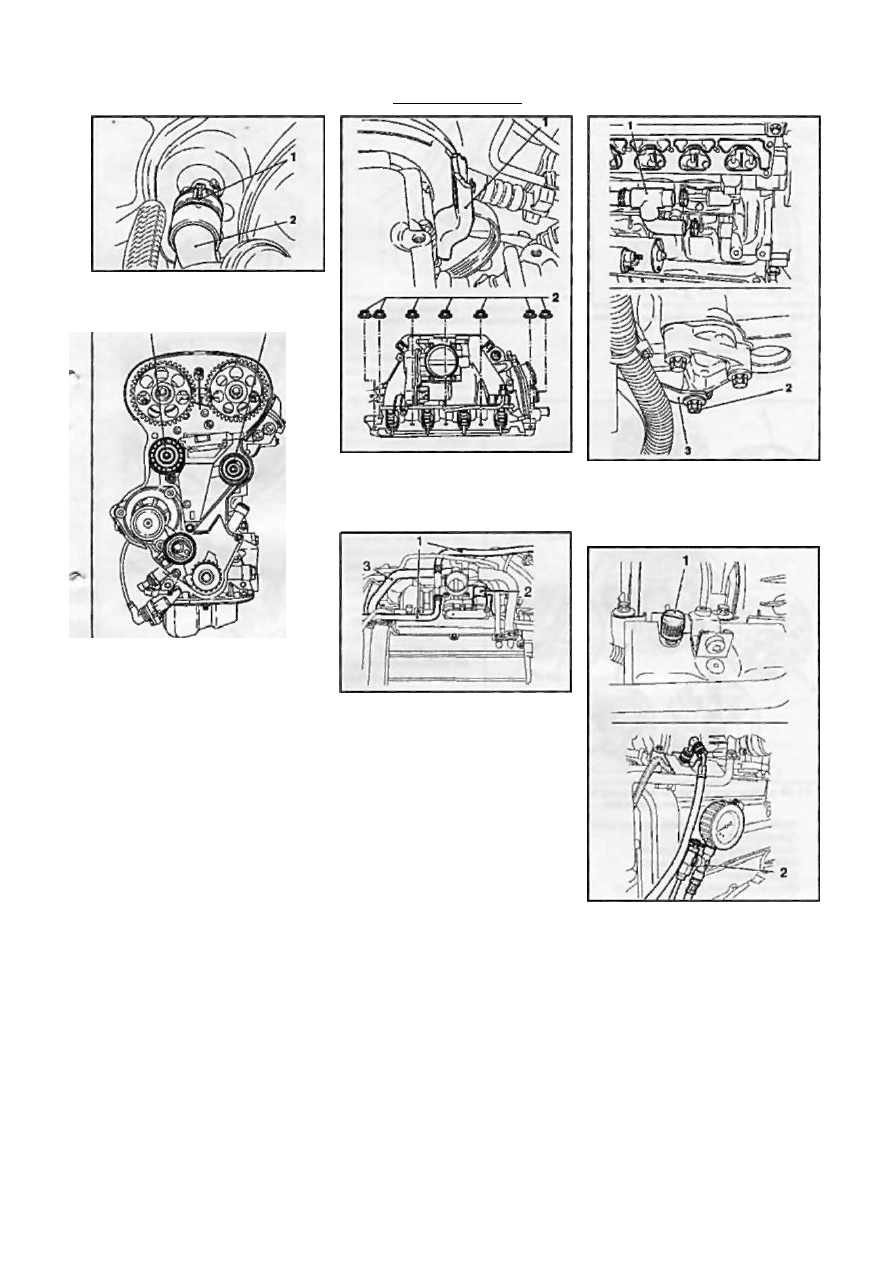

11.40  Т р у б о п р о в о д  о т о п и т е л я (2)

' Быстроразъемное соединение

1 2

11.44 Ролики (1 и 2) привода зубчатого

ремня

впускного трубопровода, открутив 7 кре­
пежных гаек

 (см. сопр. иллюстрацию).

42 Отсоедините трубопроводы системы
охлаждения от водяного насоса, сняв 2
хомута крепления

 (см. сопр. иллюст­

рацию). Отсоедините верхний водяной

патрубок от корпуса термостата. Откре-

»•*, пите трубку щупа имерения уровня мо­

торного масла, отвернув 2 болта креп­
ления, ослабьте болт скобы трубки и от­

ведите ее в сторону.
43 Снимите правую опору двигателя и
снимите зубчатый ремень (см. Раздел 8).
44 Снимите ролики привода зубчатого
ремня

 (см. сопр. иллюстрацию), сни­

мите зубчатые колеса распределитель-

* ных валов (см. Раздел 5) и снимите крон­

штейн крепления правой опоры двига­

теля от блока цилиндров.
45 Снимите крышку головки, выверните

крепежные болты и снимите головку
блока цилиндров - порядок и последо­

вательность выворачивания/затягивания
болтов крепления головки блока цилин­

дров те же самые, что и у двигателя
Z16XEP (см. выше).

46 Установка производится в порядке,
обратном порядку снятия, при этом за­

мените все уплотнительные прокладки

снимавшихся компонентов. Затяните

11.41 Снятие сборки впускного

трубопровода

/ Задняя такелажная проушина

2 Гайки крепления впускного коллекто­

ра

11.48 Отсоедините  л и н и и закреплен­

ные на корпусе  д р о с с е л я

2 Кабельный разъем

1,3 Трубопроводы сис темы охлаждения

резьбовые соединения с требуемым
усилием (см. Спецификации). При уста­
новке головки блока используйте новые
крепежные болты. Особенности установ­
ки крышки головки блока приведены в
Разделе 10.

Д в и г а т е л ь  Z 1 4 X E P

Снятие

47 Отсоедините провод от отрицатель­
ной клеммы аккумуляторной батареи и
снимите воздухоочиститель (см. Главу 4).
48  О т с о е д и н и т е кабельный разьем
электропроводки и трубопроводы сис­
темы охлаждения от корпуса дросселя

(см. сопр. иллюстрацию).

49 Сбросьте давление в топливной си­
стеме через сервисный штуцер при по­

мощи специального прибора  K M - J -

34730-91 (см. сопр. иллюстрацию).
Слейте топливо в подходящую емкость.

50 Отсоедините топливную линию при

11.42 Отсоединение трубопроводов (1)

системы охлаждения

2 Крепежный болт

3 Скоба крепления трубки щупа

измерения уровня моторного масла

11.49 Установка приспособления

KM-J-34730-91 (2)

1 Заглушка сервисного штуцера

помощи приспособления КМ-796 и ва­
куумную линию тормозного усилителя
(см. сопр. иллюстрацию).
51 Отсоедините линию клапана систе­
мы вентиляции топливного бака от кор­
пуса  д р о с с е л я

 (см. иллюстрацию

11.51а) и разьем электропроводки кла­

пана

 (см. иллюстрацию 11.51Ь).

52 Отсоедините приемную трубу систе­

мы выпуска отработавших газов (см. Гла-

154

Глава 2  Д в и г а т е л ь

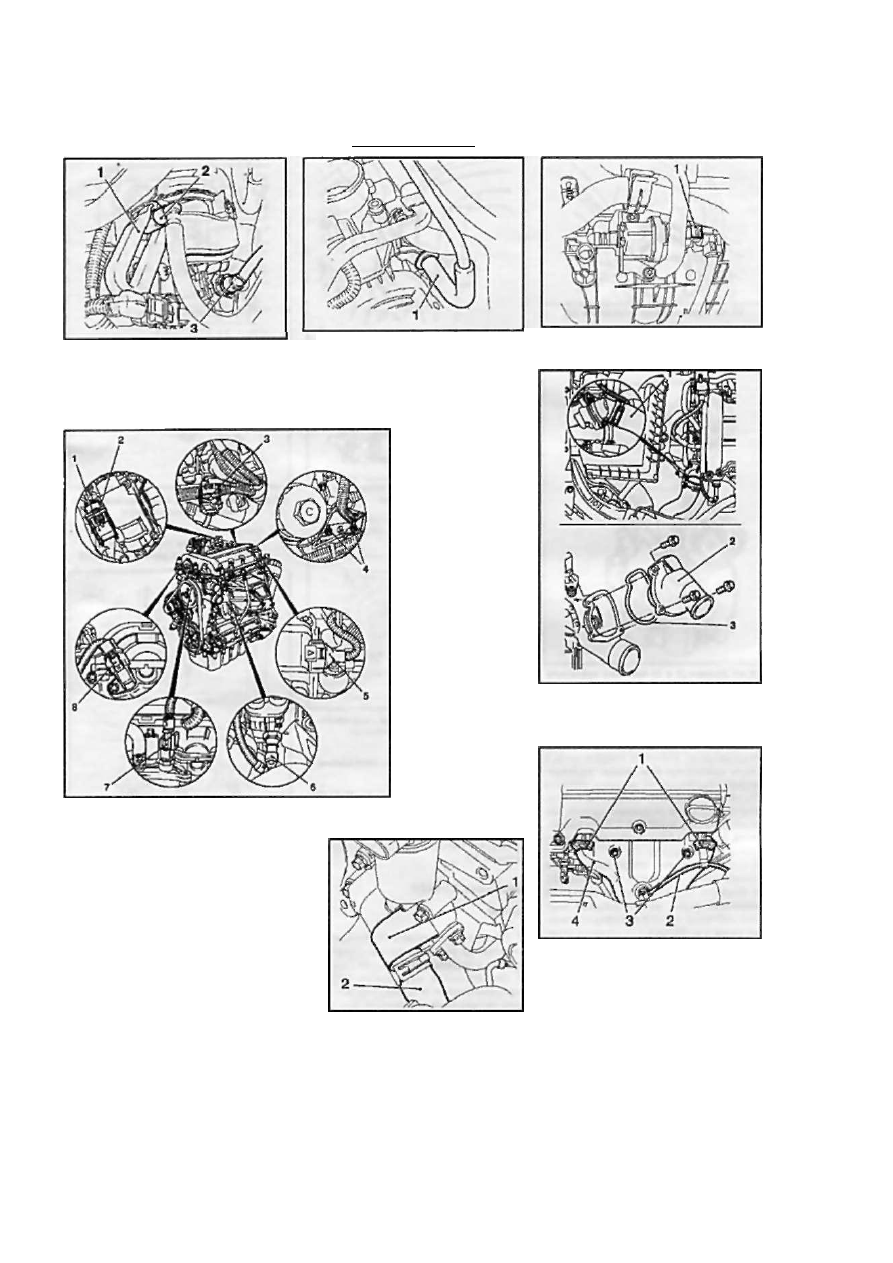

11.50 Отсоединение подводящих линий

1 Приспособление КМ-796

2 Топливная линия

3 Вакуумная линия тормозного

усилителя

11.55 Кабельные разъемы электропроводки датчиков и

систем двигателя

/ Разъем системы управления двигателем

2 Предохранитель

3 Многофункциональный разъем

4 Кабеля заземления на» массу

5 Разъем модуля зажигания

6 Датчик давления моторного масла

7 Датчик температуры охлаждающей жидкости

8 Датчик распределительных валов

ву 4) от каталитического преобразова­

теля, вывернув 3 болта.

54 Слейте охлаждающую жидкость (см.

Главу 3).
55 Отсоедините кабельные разъемы

электропроводки, показанные

 на сопр.

иллюстрации.
56 Отсоедините корпус термостата от

водяного насоса, вывернув 3 болта и от­

соедините трубопровод системы охлаж­

дения от радиатора

 (см. сопр. иллюс­

трацию).

11.51а Линия (1) клапана системы

вентиляции топливного бака

57 Отсоедините тру­

бопровод системы

охлаждения от клапа­

на EGR

 (см. сопр.

иллюстрацию).
58 Открепите трубку

щупа измерения

уровня моторного

масла от защиты вы­

пускного коллектора,

вывернув крепежный

б о л т , и извлеките

трубку.
59 Снимите защиту

выпускного коллекто­

ра, для чего предвари­

тельно отсоедините

проводку докаталити-

ческого лямбда-зонда

и такелажные про­

ушины

 (см. сопр.

иллюстрацию).
60 Отсоедините вы­

пускной коллектор,

отпустив 9 крепежных

гаек.
61 Снимите масля­

ный фильтр, для чего

сначала отсоедините

крышку фильтра и

извлеките фильтрую­

щий элемент (см.

Главу 1, Раздел 6), а

11.51b Разъем (1) электропроводки

клапана системы PCV

11.57 Отсоедините трубопровод

(2) системы охлаждения от

клапана EGR (1)

11.56 Снятие корпуса термостата (2)

' Трубопровод системы охлаждения

3 Уплотнительная прокладка

11.59 Защита выпускного коллекто­

ра (4)

/ Такелажные проушины

2 Проводка докаталитического

лямбда-зонда

3 Крепежные болты

затем снимите корпус масляного филь­

тра (см. сопр. иллюстрацию).

62 Снимите мультиреберный ремень

(см. Раздел 7).

Глава 2  Д в и г а т е л ь

155

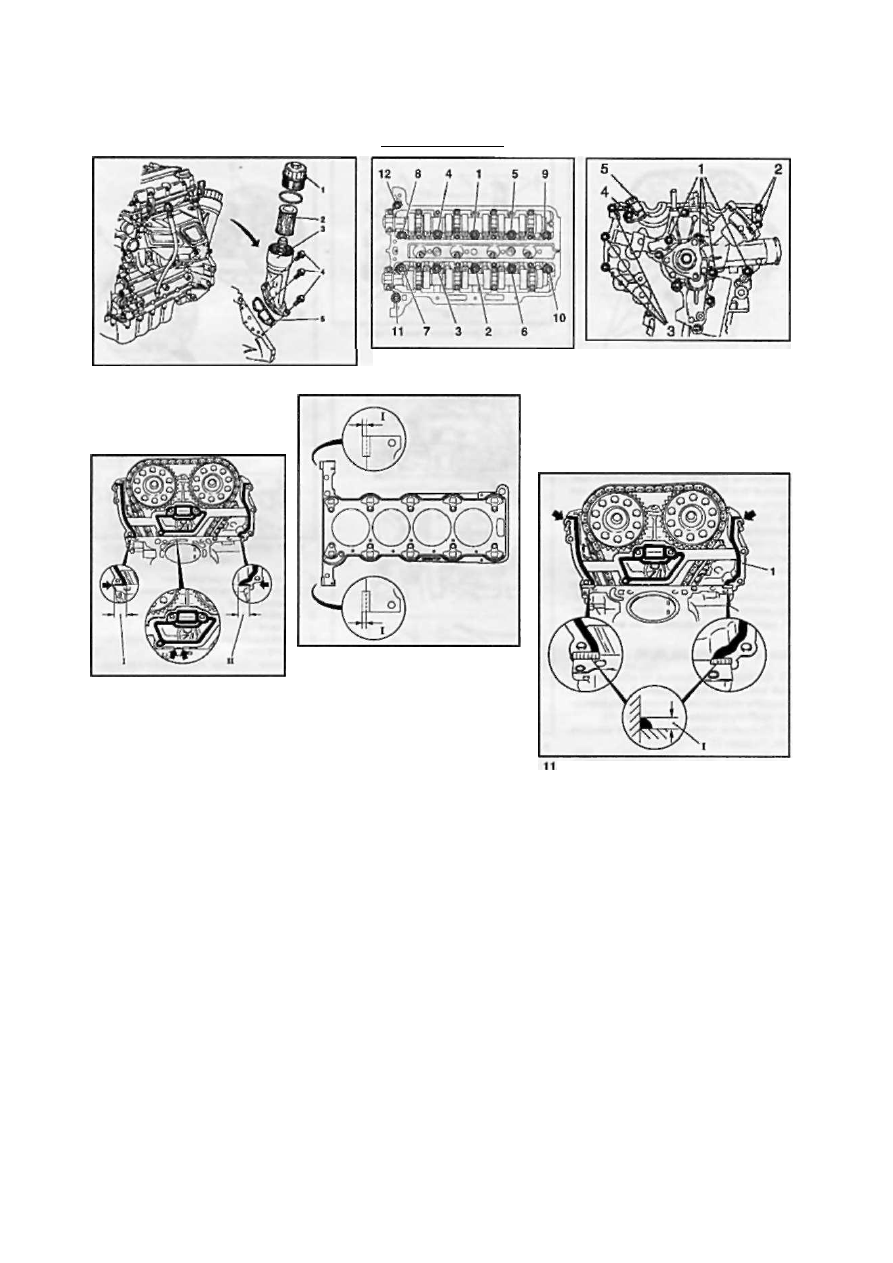

11.61 Снятие масляного фильтра

* Крышка фильтра

2 Сменный фильтрующий элемент

3 Корпус масляного фильтра

4 Крепежные болты

5 Уплотнительная прокладка

11.69 Порядок затягивания головки

блока цилиндров (двигатель

Z14XEP)

11.64 Болты крепления навесных

элементов к головке блока цилинд­

ров

1 Крепежные болты водяного

насоса

2,3 Болты крепления крышки привода

ГРМ

4 Крепежный болт

5 Датчик распределительных валов

11.72 Установка новых прокладок

уплотнительных стыков

11.71 Уплотнения внутренней

стороны задней крышки привода

ГРМ

63 Снимите шкив водяного насоса, вы­

вернув 3 крепежных болта.

64 Выверните крепежные болты, кото­

рые крепят навесные элементы силовой

установки к головке блока цилиндров

(см. сопр. иллюстрацию).
65 Отсоедините шланги системы венти­

ляции картера от крышки головки блока

цилиндров и снимите модуль зажигания

(см. Главу 1. Раздел 22).
66 Выверните 13 крепежных болтов и

снимите крышку головки блока цилинд­

ров.
67 Приведите поршень первого цилин­

дра в положение ВМТ конца такта сжа­

тия (см. Раздел 6).
68 Снимите приводные звездочки рас­

пределительных валов (см. Раздел 8) и

положите их вместе с цепью в корпус

привода ГРМ.

69 Отпустите болты креплении головки

в порядке, обратном представленному

 на

сопр. иллюстрации в 2 приема - при

первом подходе отпустите болты на 90",

а при втором - на 180", затем полнос­

тью выверните болты.
70 Воспользовавшись помощью ассис­

тента снимите головку блока цилиндров

- при этом натяжитель цепи должен

перемещаться вдоль своей направ­

ляющей. Снятую головку следует

уложить на деревянную поверхность.

71 Удалите остатки герметика с по­

верхностей на внутренней стороне

задней крышки привода ГРМ и вер­

хней поверхности блока цилиндров, ос­

торожно подденьте прокладки в точках,

указанных

 на сопр. иллюстрации

стрелками, и удалите их.

Установка

72 Установите новые прокладки и об­

режьте выступающие кромки (I) со сто­

роны кожуха привода ГРМ

 (см. сопр.

иллюстрацию).
73 Перед установкой новой прокладки

головки блока нанесите полоску герме­

тика (серого цвета) толщиной примерно

2 мм а углах стыка блока цилиндров с

кожухом ГРМ

 (см. сопр. иллюстра­

цию). Внимание: Установка головки

должна быть закончена не позднее 10

минут после нанесения герметика! Ус­

тановите новую прокладку головки бло­

ка маркировкой «ТОР» вверх и прижми­

те в местах нанесения герметика.

Вставьте крепежные болты крышки ГРМ

(см.

 там же), наденьте на них проклад-

.73 Установка новых прокладок головки

блока цилиндров

ки вертикальной поверхности кожуха

привода ГРМ и прижмите прокладки вни­

зу, в местах нанесения герметика.

74 Воспользовавшись помощью ассис­

тента, установите головку блока - заве­

дите натяжитель цепи на направляющую

и используя приспособление КМ-955-1

(см.

 иллюстрацию 8.71) зафиксируй­

те его.
75 Закрепите головку блока завернув

новые крепежные болты головки на не­

сколько оборотов, подбейте головку, ис­

пользуя резиновый молоток 8 направле­

нии кожуха привода ГРМ и затяните 3

крепежные болта крышки привода

 (см.

сопр. иллюстрацию).
76 Затягивание болтов крепления го­

ловки блока цилиндров производится в

последовательности, указанной

 на ил­

люстрации 11.69. в 4 приема (см.

Спецификации): при первом подходе

затяните болты с использованием ди­

намометрического ключа, а при после-
