136

Глава 2  Д в и г а т е л ь

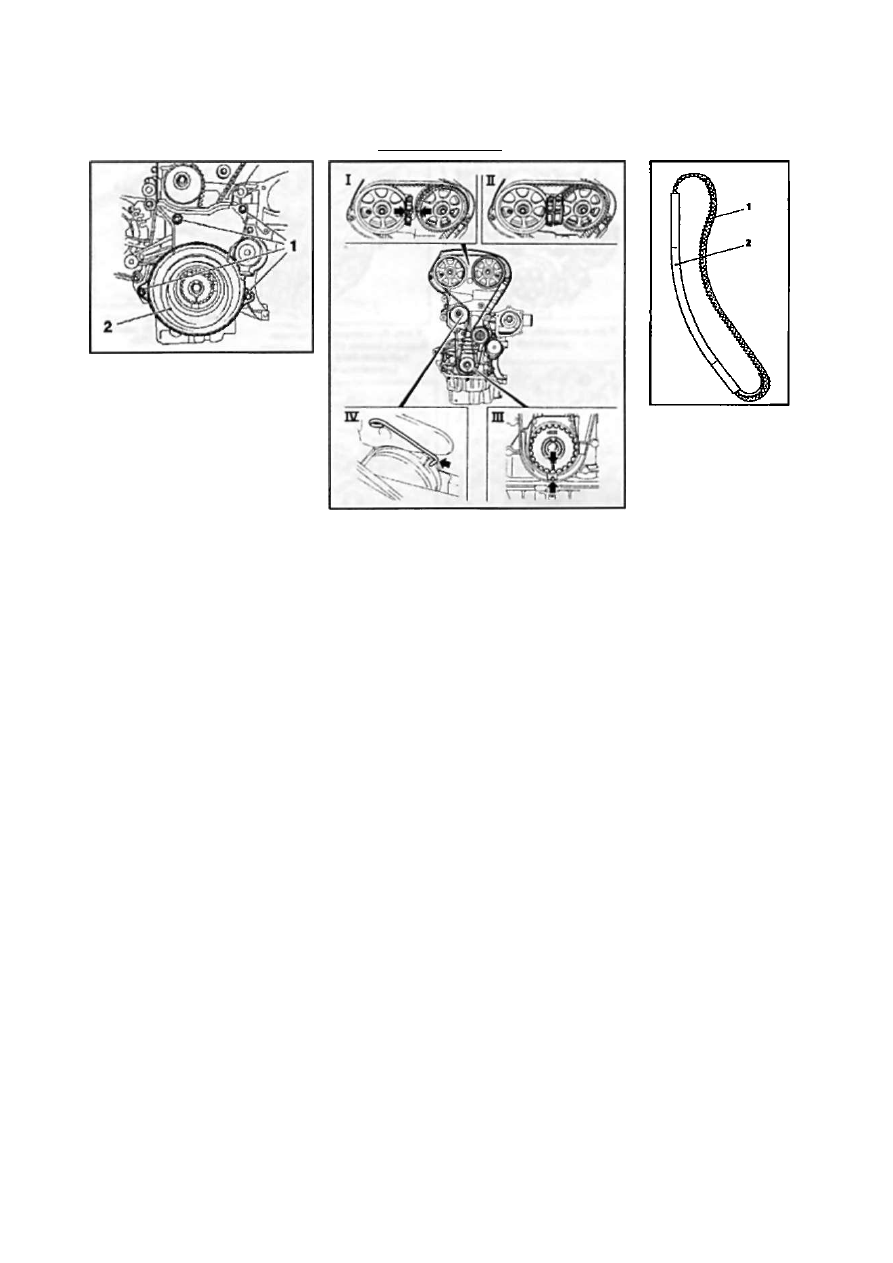

8.5 Нижняя крышка (2) привода

зубчатого ремня

/ Крепежные болты

Рекомендуется заменять ремень при

каждом снятии его с двигателя. Если

планируется повторное использование

ремня, прежде чем снимать его со шки­

вов нанесите маркером метку (в виде

стрелки) для определения направления

вращения при последующей установке.

Замечание: Ремень вращается по ча­

совой стрелке, если смотреть на двига­

тель со стороны ременного привода.

Цепной привод (модели Z14XEP, Z22YH,

Z13DTH) усложняет процедуру регули­

ровки фаз газораспределения и она су­

щественно отличается от проведения

аналогичной с зубчатым ремнем. В

этом случае обратитесь на СТО компа­

нии или приобретите специальный ин­

струмент у официальных представите­

лей Opel.

В процессе эксплуатации в результате

ослабления ремня/цепи, увеличения

длинны или при некоторых повреждени­

ях ремня он/она может перескочить на

один или несколько зубьев на зубчатых

колесах/звездочках распределительных

валов, что приведет к нарушению согла­

сования фаз газораспределения, сниже­

нию эффективности работы двигателя, а

в некоторых случаях к выходу из строя

клапанов или поршней цилиндров. Ре­

гулировка фаз газораспределения про­

изводится при снятом зубчатом ремне/

цепи путем совмещения меток на шки­

вах распределительных валов и колен­

чатого вала двигателя при выставлении

положения ВМТ для соответствующего

поршня (см. Раздел 6).

Внимание: В момент проворачивания

распределительных валов при снятом

зубчатом ремне/цепи ни один из порш­

ней не должен находиться в положении

ВМТ - иначе клапана упрутся в поршень,

что может привести к повреждению кла­

панов и/или поршней. Необходимо про­

вернуть коленчатый вал двигателя при­

мерно на 60' от положения ВМТ! Колен­

чатый вал можно не поворачивать, если

требуется лишь небольшое смещение

распределительных валов.

Замечание: После проведения замены

зубчатого ремня рекомендуется накле­

ить на верхней крышке ГРМ ярлык с ука-

0.6 Снятие/установка зубчатого ремня (двигатель

Z16XEP)

/ Проверка совмещения меток на колесах распреде­

лительных валов (стрелки), установка приспособле­

ния КМ-6340-левый

II Установка приспособления КМ-6340-правый

III Метки для выставления ВМТ на шестерне коленча­

того вала (при снятом шкиве)

IV Установка приспособлением КМ-6333 (стрелка)

занием текущего километража и датой

замены.

Д в и г а т е л ь Z16XEP

Снятие

1 Установите поршень первого цилин­

дра в положение ВМТ такта сжатия (см.

Раздел 6) - проверьте установку фаз га­

зораспределения.
2 Снимите мультиреберный ремень

(см. Раздел 7).

3 Снимите правый пыльник двигателя

и отсоедините шкив коленчатого вала

(см. Раздел 5).

4 Демонтируйте натяжное устройство

мультиреберного ремня, отвернув болт

крепления к блоку двигателя, когда уст­

ройство находится в зафиксированном

штифтом положении.
5 Снимите нижнюю крышку привода

зубчатого ремня

 (см. сопр. иллюстра­

цию), отвернув болты крепления.

6 Снова установите положение ВМТ

для поршня первого цилиндра двигате­

ля, проверьте совпадение всех меток

(см. иллюстрацию 8.6, I и III) и за­

фиксируйте положение распределитель­

ных валов при помощи специальных при­

способлений

 (см. иллюстрацию 8.6,1

и II). Замечание: Если метки на зубча­

тых колесах не совпали, фиксировать

распределительные валы нет необходи-

8.9 Установка зубчатого

ремня (1) а приспособ­

ление (2)  д л я продева­

ния через подвеску

двигателя

мости. При снятии зубча­

того ремня натяжной ро­

лик отжимается торцовым

ключом по часовой стрел­

ке и фиксируется приспо­

соблением КМ-6333

 (см.

иллюстрацию 8.6, IV).

7 Если зубчатый ремень

будет использоваться по­

вторно, не забудьте перед

снятием нанести метку

направления его враще­

ния. Снимите ремень соблюдая осторож­

ность, чтобы не повредить его при про­

девании через подвеску двигателя. Ре­

мень, имеющий характерные следы из­

носа, перегибы и повреждения необхо­

димо заменить в обязательном поряд­

ке.

8 Если при проверке регулировки фаз

газораспределения метки на зубчатых

колесах распределительного механизма

не совпали необходимо после снятия

ремня совместить метки, повернув рас­

пределительные валы соотвестсвующим

образом, и зафиксировать валы от про­

ворачивания при помощи приспособле­

ний

 (см. иллюстрацию 8.6, I и II).

Установка

9 Перед установкой зубчатого ремня

необходимо вставить его в специальное

монтажное приспособление, которое вхо­

дит в комплект поставки вместе с рем­

нем

 (см. сопр. иллюстрацию). Оно

предохраняет ремень от перегиба при

продевании его через опору двигателя.

В н и м а н и е : Перегиб может привести к

обрыву ремня в процессе эксплуатации

и стать причиной тяжелых повреждений

двигателя!

10 Снимите приспособление и устано­

вите зубчатый ремень на шкивы в сле­

дующей последовательности: зубчатое

колесо выпускного распределительного

Глава 2  Д в и г а т е л ь

137

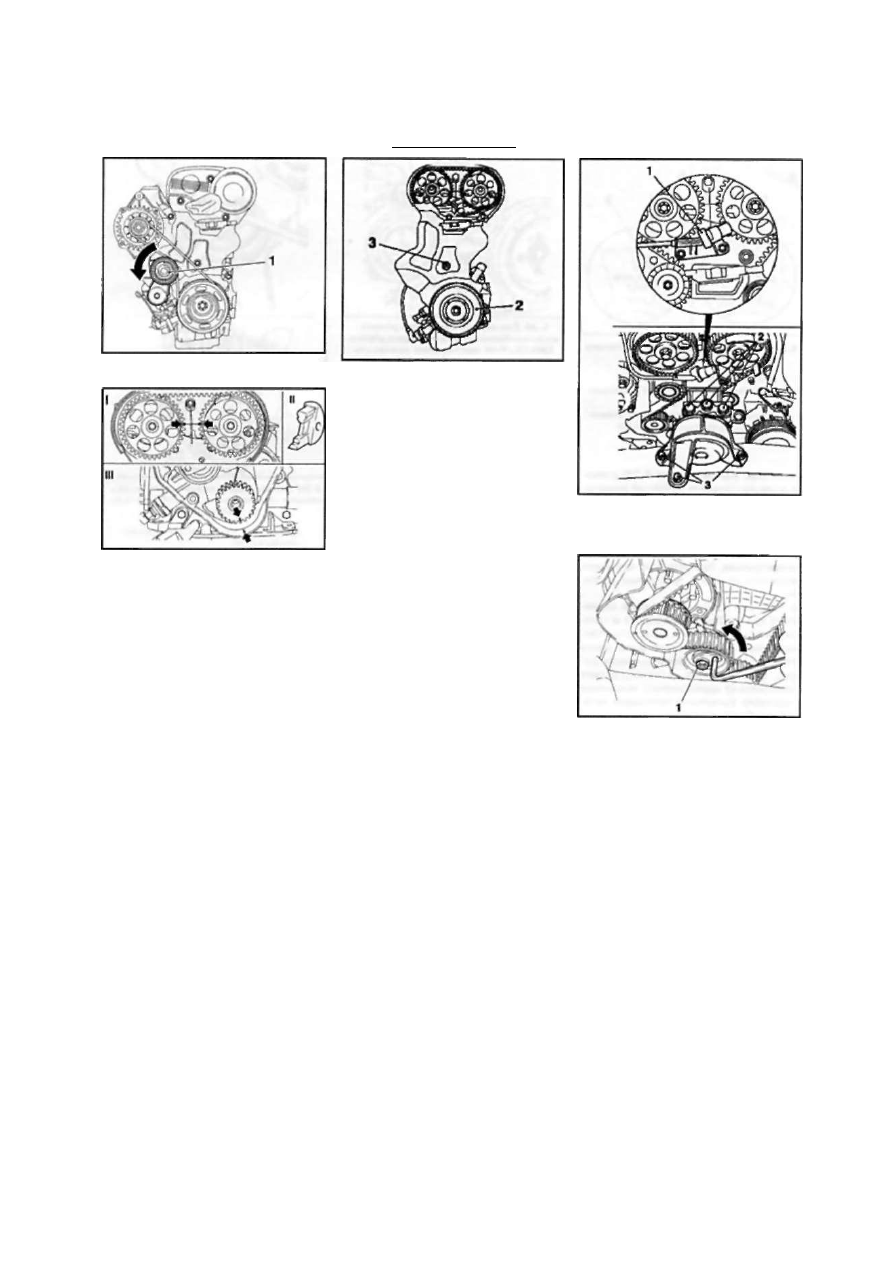

8.17 Натяжное устройство (1) мульти­

реберного ремня

8.23 Проверка положения ВМТ на

д в и г а т е л е Z18XE (при снятом шкиве

коленчатого вала)

Специальное приспособление КМ-

852

вала, зубчатое колесо впускного распре­

делительного вала, натяжной и направ­

ляющий ролики, шкив коленчатого вала.

11 Извлеките фиксатор из натяжного

ролика - натяжение зубчатого ремня

происходит автоматически.

12 Разблокируйте маховик, если он остал­

ся заблокированным после установки

шкива коленчатого вала (см. Раздел 5),

проверните коленчатый вал на 2 оборо­

та в направлении вращения двигателя

(по часовой стрелке) и снова установи-

•7»ч. те положение ВМТ для поршня первого

цилиндра. Проверьте установку фаз га­

зораспределения - при необходимости

снимите и переустановите зубчатый ре­

мень.

13 Установка всех остальных снимав­

шихся компонентов производится в по­

рядке, обратном порядку снятия.

Д в и г а т е л ь  Z 1 8 X E

Снятие

л 14 Установите поршень первого цилин­

дра в положение ВМТ конца такта сжа­

тия (см. Раздел 6) - проверьте установ­

ку фаз газораспределения.

15 Снимите мультиреберный ремень

(см. Раздел 7).

16 Снимите правое переднее колесо

(см. Введение) и правый пыльник дви­

гателя (см. Раздел 5).

17 Демонтируйте натяжное устройство

8.19 Болт крепления (3) нижней

крышки привода ГРМ

Шкив коленчатого вала

мультиреберного ремня, сняв его с крон­

штейна генератора

 (см. сопр. иллюс­

трацию/.

18 Снимите шкив коленчатого вала (см.

Раздел 5).

19 Снимите нижнюю крышку привода

ГРМ

 (см. сопр. иллюстрацию), отвер­

нув 1 болт крепления.
20 Установите приспособления для сня­

тия правой опоры двигателя (см. Раз­

дел 5).

21 Вверните болт крепления шкива ко­

ленчатого вала и ведущего зубчатого

колеса привода ГРМ на свое место (в

коленчатый вал).
22 Отсоедините датчик распредели­

тельных валов от головки блока цилин­

дров, вывернув 2 болта, и снимите пра­

вую опору двигателя, вывернув 6 крепеж­

ных болтов

 (см. сопр. иллюстрацию).

23 Снова установите положение ВМТ

для поршня первого цилиндра двигате­

ля, проверьте совпадение всех меток

(см. иллюстрацию В.23, I и III) и за­

фиксируйте положение распределитель­

ных валов при помощи специального

приспособления  ( с м . иллюстрацию

8.23, II).  З а м е ч а н и е : Если метки на

зубчатых колесах не совпали, фиксиро­

вать распределительные валы нет необ­

ходимости.

24 Ослабьте болт крепления и повора­

чивайте натяжной ролик зубчатого рем­

ня

 (см. сопр. иллюстрацию) За регу­

лировочный эксцентрик в направлении

противоположном направлению стрелки

(по часовой стрелке) до тех пор, пока

указатель натяжного ролика не будет

установлен перед левым упором, затя­

ните болт. При необходимости отметь­

те направление вращения ремня и сни­

мите его.

25 Если при проверке регулировки фаз

газораспределения метки на зубчатых

колесах распределительного механизма

не совпали необходимо после снятия

ремня установить метки в требуемое

положение, поворачивая распредели­

тельные валы, и зафиксировать их спе­

циальным приспособлением

 (см. иллю­

страцию 8.23, II).

8.22 Правая опора двигателя (на

примере двигателя Z18XE)

/ Датчик распределительных валов

2,3 Крепежные болты опоры

8.24 Натяжной ролик зубчатого ремня

(двигатель Z18XE)

/ Болт крепления натяжного ролика

Установка

26 Установите ремень на колеса и ро­

лики так, чтобы тянущая ветвь (правая)

была натянута, не забудьте проверить

направление вращения ремня.
27 После замены/снятии ремня необхо­

димо произвести регулировку его натя­

жения, для чего ослабьте болт крепле­

ния и поверните натяжной ролик зубча­

того ремня

 (см. иллюстрацию 8.24) за

регулировочный эксцентрик по направ­

лению стрелки так, чтобы указатель на­

тяжного ролика стоял перед правым упо­

ром, затяните болт.

28 Снимите приспособление КМ-852,

плавно проверните коленчатый вал на 2

полных оборота по часовой стрелке и

установите поршень первого цилиндра

в положение ВМТ. Для контроля поло­

жения снова установите приспособление

КМ-852, если корректировка не требу­

ется снимите его. При несовпадении

138

Глава 2 Д

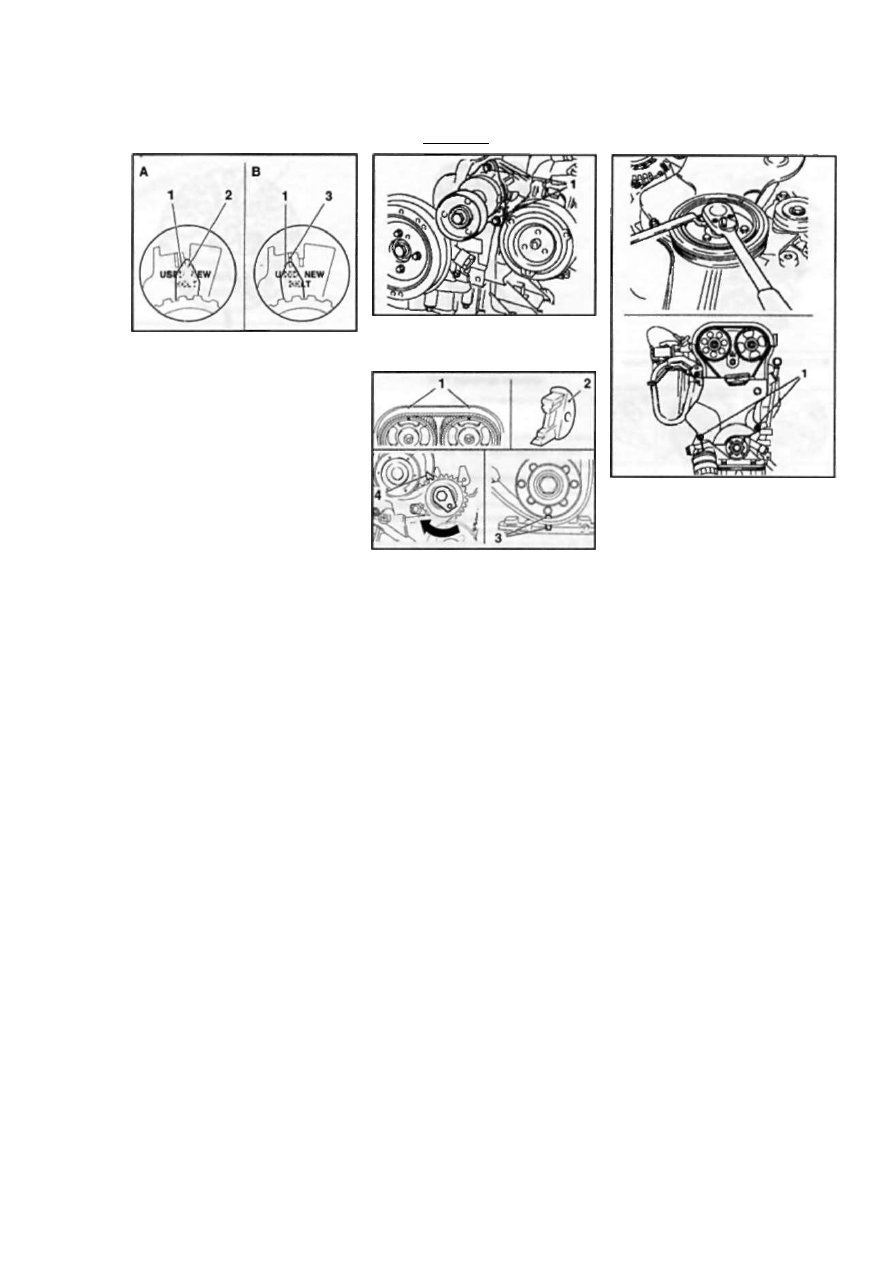

8.29 Регулировка натяжения зубчатого

ремня

1 Указатель натяжного ролика

2 Положение указателя при установке

нового ремня (NEW)

3 Положение указателя при установке

уже использовавшегося ремня

(USED)

меток (см. иллюстрацию 8.23) сними­

те и переустановите зубчатый ремень.

29 Слегка отпустите болт крепления

натяжного ролика зубчатого ремня, по­

верните регулировочный эксцентрик по

часовой стрелке и установите указатель

натяжного ролика как показано

 на сопр.

иллюстрации. Затяните болт крепления

натяжного ролика с требуемым усили­

ем.

30 Еще раз плавно проверните колен­

чатый вал на 2 полных оборота и уста­

новите положение ВМТ. Если после про­

ворачивания коленчатого вала метки

ГРМ не совпали - переустановите ре­

мень, если указатель натяжного ролика

отклонился от нормативного положения

- повторно выполните процедуру натя­

жение зубчатого ремня.
31 Установка остальных снимавшихся

компонентов производится в порядке,

обратном порядку снятия.

Д в и г а т е л и Z20LE(L/R/H)

Снятие

32 Установите поршень первого цилин­

дра в положение ВМТ конца такта сжа­

тия (см. Раздел 6) - проверьте установ­

ку фаз газораспределения.
33 Снимите мультиреберный ремень

(см. Раздел 7).
34 Снимите пыльник двигателя, отожми­

те натяжной ролик мультиреберного

ремня и зафиксируйте его подходящим

штифтом.

35 Выверните 2 крепежных болта (см.

сопр. иллюстрацию) и снимите натяж­

ной ролик.

36 Снимите шкив коленчатого вала, от­

крутив 4 крепежных болта, удерживая вал

от проворачивания ключом с накидной

головкой (см. сопр. иллюстрацию).

Выверните 2 крепежных болта и сними­

те нижнюю крышку привода ГРМ.
37 Установите специальное приспособ­

ление для снятия правой опоры двига-

8.35  Д л я снятия натяжного ролика

мультиреберного ремня на двигателях

Z20LEJL/R/H) необходимо вывернуть

крепежные болты (1)

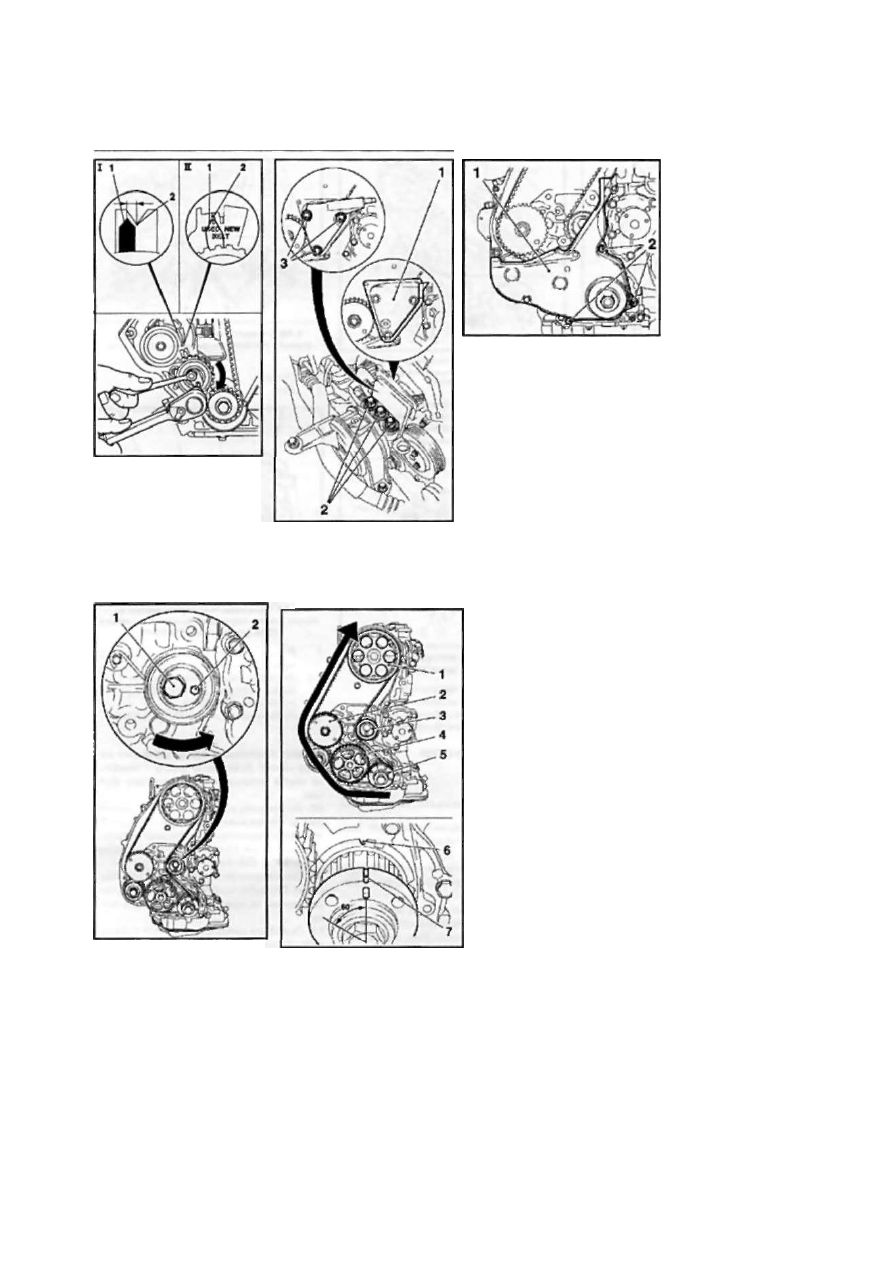

8.38 Проверка положения ВМТ и

натяжного ролика при снятом шкиве

коленчатого вала (двигатели Z20LE(L/

R/H))

1 Метки на головке блока цилиндров

2 Специальное приспособление КМ-

853

3 Метки положения шкива коленчатого

вала

4 Указатель натяжного ролика

теля (см. Раздел 5) и снимите опору,

вывернув 6 крепежных болтов (см. ил­

люстрацию 8.22).

38 Проверьте положение ВМТ распре­

делительного и коленчатого валов (см.

сопр. иллюстрацию) - все метки дол­

жны совпадать. Зафиксируйте положе­

ние зубчатых колес распределительных

валов приспособлением КМ-853. Заме­

чание: Если метки на колесах не совпа­

ли, фиксировать распределительные

валы нет необходимости.

39 Ослабьте зубчатый ремень для чего

отпустите болт крепления натяжного

ролика и поверните торцевым ключом

регулировочный эксцентрик в направле­

нии стрелки (см. иллюстрацию 8.38)

так, чтобы указатель натяжного ролика

находился рядом с левым упором, затя­

ните болт. При необходимости отметь­

те направление вращения ремня и сни­

мите его.

40 Если при проверке регулировки фаз

газораспределения метки на зубчатых

колесах распределительного механизма

не совпали необходимо после снятия

ремня совместить метки, повернув рас­

пределительные валы в требуемое по­

ложение, и зафиксировать их специаль­

ным приспособлением КМ-853.

8.36 Снятие шкива коленчатого вала и

нижней крышки привода ГРМ (двигате­

ли Z20LE(L/R/H||

I Крепежные болты нижней крышки

привода ГРМ

Установка

41 Установите ремень на зубчатые ко­

леса и ролики так, чтобы тянущая ветвь

(правая) была натянута, не забудьте про­

верить направление вращения ремня.
42 После замены/снятии ремня необхо­

димо произвести регулировку его натя­

жения. Выполнение регулировки произ­

водится аналогично такой же операции

для двигателя Z18XE (см. параграфы 27-

30). В зависимости от комплектации на

двигателях могут устанавливаться два

варианта регулировочных приспособле­

ний (см. сопр. иллюстрацию). В пер­

вом варианте исполнения при установ­

ке нового ремня указатель должен уста­

навливаться на центральную метку (вы­

рез), а при установке уже использовав­

шегося - 4 мм левее данной метки. Во

втором варианте исполнения оба поло­

жения имеют соответствующие метки -

»NEW-/USED» (-НОВЬ1Й»/»ИСПОЛЬЗО-

ВАВШИЙСЯ").

43 Установка остальных снимавшихся

компонентов производится в порядке

обратном порядку снятия.

Д в и г а т е л и Z17DT(L/H)

Снятие

44 Выполните операции, описанные в

параграфах 45-49, Раздел 6. После сня­

тия воздухоочистителя снимите мульти­

реберный ремень (см. Раздел 7).

45 Снимите защиту картера двигателя

и установите приспособление для сня­

тия правой опоры двигателя (см. Раз­

дел 5).

Глава 2  Д в и г а т е л ь

139

8.42 Регулировка натяжения

зубчатого ремня  ( д в и г а т е л и

Z20LE(L/R/H))

/ Указатель натяжного

ролика

1,2 Метка для установки

нового ремня

II, 2 Метка для установки уже

использовавшегося

ремня (USED)

8.49 Нижняя крышка (1) зубчатого

ремня (двигатели Z17DT(L/H))

2 Крепежные болты крышки

8.47 Кронштейн (1) крепления

правой опоры двигателя Z17DTH

2 Болты крепления опоры к

кронштейну

3 Болты крепления кронштейна к

двигателю

8.51  О с л а б л е н и е зубчатого

ремня  ( д в и г а т е л и Z17DT(L/H))

/ Крепежный болт

2 Болт для отжимания

натяжного ролика

46 Снимите шкив коленчато­

го вала,  д л я чего выверните

4 болта крепления удержи­
вая шкив от проворачивания
за центральную цапфу колен­
чатого вала при помощи клю-

8.52 Установка зубчатого ремня

(двигатели  Z 1 7 D T ( L / H »

1 Шкив привода ГРМ

2 Шкив привода ТНВД

3 Натяжной ролик зубчатого

ремня

4 Шкив привода масляного

насоса

5 Ведущее зубчатое колесо

коленчатого вала

6 Метка на корпусе масляного

насоса

7 Метка на посадочном фланце

коленчатого вала

ча с шестигранной го­
ловкой.
47 Снимите правую
опору двигателя, вывер­

нув 6 крепежных болтов
(см. сопр. иллюстра­

цию) и демонтируйте

кронштейн крепления
правой опоры.

48 Снимите шкив при­

вода водяного насоса

системы охлаждения
двигателя, открутив 3
болта (см. Главу 3).
49 Снимите нижнюю

крышку зубчатого рем­

ня

 (см. сопр. иллюст­

рацию).

50 Установите поршень

первого цилиндра в положение ВМТ конца такта сжатия
(см. Раздел 6).
51 Отметьте направление вращения зубчатого ремня, ос­
лабьте крепежный болт натяжного ролика

 (см. сопр. ил­

люстрацию) и при помощи рожкового ключа отожмите

ролик по направлению стрелки, ослабьте ремень и затя­
ните крепежный болт ролика в отжатом положении. Сни­
мите ремень.

Установка

52 Установите зубчатый ремень соблюдая направление
вращения на зубчатые колеса привода в порядке очеред­
ности, указанном стрелкой

 (см. сопр. иллюстрацию). За­

мечание: Колеса привода ТНВД и ГРМ должны быть за­
фиксированы болтами, метки на посадочном фланце ко­

ленчатого вала и корпусе масляного насоса должны со­

впадать.
53 Ослабьте крепежный болт натяжного ролика и отпус­
тите ролик - ремень натянется. Выкрутите регулировоч­
ные болты зубчатых колес ТНВД и ГРМ,
54 Поверните коленчатый вал на 60" против направле­
ния вращения вала (против часовой стрелки)

 (см. иллю­

страцию 8.52) и затяните крепежный болт натяжного ро­

лика с требуемым усилием.

55 Плавно проверните коленчатый вал на 2 полных обо­
рота по часовой стрелке и установите поршень первого
цилиндра в положение ВМТ - метки на фланце коленча­
того вала и корпусе масляного насоса должны совпасть.
Вкрутите регулировочные болты в шкивы привода ТНВД
и ГРМ - если хотя бы один из болтов не вкручивается (не

совпали отверстия на шкиве и корпусе двигателя), пере­
установите зубчатый ремень.

56 Установка снимавшихся и отсоединявшихся компонен­

тов производится в порядке, обратном порядку демонта­

жа. При установке шкива коленчатого вала необходимо

совместить ось посадочного фланца с отверстием в шки­

ве (см. солр. иллюстрацию), не забудьте заменить бол­

ты крепления шкива. Весь крепеж затягивайте с требуе­

мым усилием (см. Спецификации). По окончании работ
проверьте уровень охлаждающей жидкости и при необ­
ходимости произведите соответствующую корректиров­
ку.

Д в и г а т е л ь  Z 1 9 D T H

57 При установке зубчатого ремня заведите его на зуб­
чатые колеса так, чтобы его тянущая сторона была натя­
нута

 (см. сопр. иллюстрацию). При этом соблюдайте

заданное направление вращение зубчатого ремня (по ча­
совой стрелке).
58 Натяжение зубчатого ремня производится с помощью
