128

Г л а в а 2  Д в и г а т е л ь

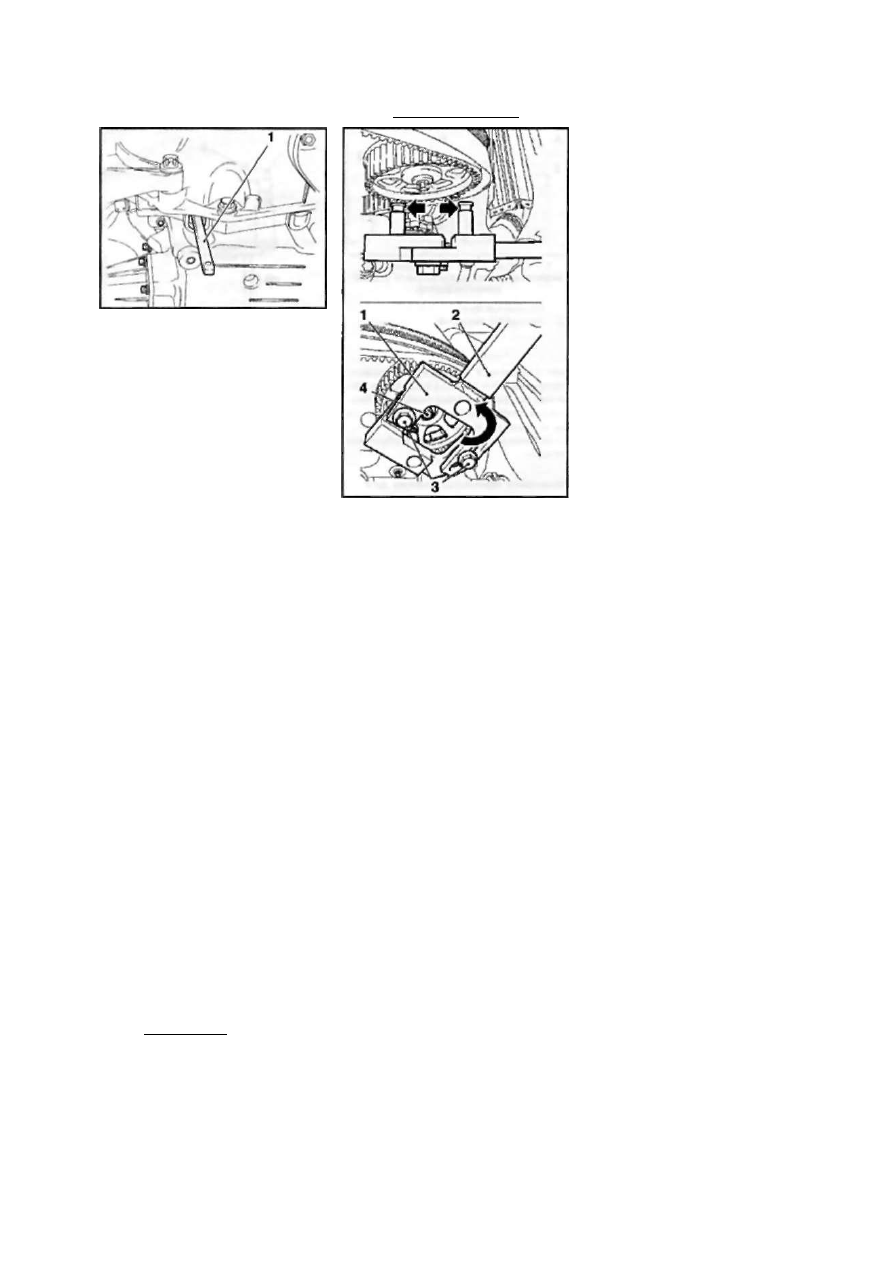

5.18 Блокировка маховика двигателя от

проворачивания при помощи приспо­

собления КМ-911

1S Снятие шкива не представляет осо­

бых сложностей. В зависимости от мо­

дели необходимо открутить один цент­

ральный или несколько расположенных
по периметру посадочного фланца бол­
тов. Чтобы открутить болты предвари­
тельно следует заблокировать от прово­
рачивания маховик двигателя, для чего
извлеките заглушку на куполе маховика,
и установите специальное приспособле­
ние Оре1-КМ-91 (см. сопр. иллюст­

рацию). На некоторых моделях двига­

телей коленчатый вал можно удерживать
от проворачивания за центральный ше­
стигранник при помощи ключа с накид­
ной головкой (в этом случае болты креп­
ления шкива расположены по его пери­
метру).

19 Если коробка передач была предва­

рительно отсоединена от двигателя, бло­
кировка маховика производится при по­
мощи специального стопора, устанавли­
вающегося на корпус двигателя

 (см.

иллюстрацию 15.2 к данной Главе).

20 Для устранения неисправности при

совершении дальней поездки, когда нет

возможности поддомкратить автомобиль

и т.п., с целью блокировки коленчатого
вала от проворачивания попросите по­
мощника включить высшую передачу и

до упора выжать педаль ножного тормо­

за

 {на моделях с РКПП).

21 Не забывайте извлекать стопорные
приспособления, если после отсоедине­
ния шкива необходимо будет провернуть
коленчатый вал.
22 Перед снятием, если нет специаль­
ных меток или посадочных штифтов/
шпонок для установки шкива в строго

определенном положении, необходимо

запомнить его положение на посадочном
фланце/хвостовике коленчатого вала -
нанесите метки самостоятельно при по­
мощи керна или маркера.
23 Установка шкива производится в по­
рядке, обратном его снятию. Затяните
крепежные болты с требуемым усили­
ем (см. Спецификации). При установке
следует использовать только новые бол­

ты.

5.25 Снятие зубчатого колеса распре­

делительного вала

/ Приспособление КМ-6347

2 Приспособление КМ-956-1

3 Крепежные болты приспособления

4 Крепежный болт колеса

Снятие и установка  з у б ч а т ы х
к о л е с  р а с п р е д е л и т е л ь н ы х валов

С н я т и е

24 В данном подразделе описана про­
цедура снятия зубчатых колес распре­

делительных валов для двигателей с

ременным приводом ГРМ - предвари­
тельно необходимо снять зубчатый ре­
мень (см. Раздел 8).
25 Установите приспособления КМ-6347
и КМ-956-1 на зубчатое колесо распре­

делительного вала (см. сопр. иллюст­

рацию) так, чтобы проточки приспособле­

ния КМ-6347 вошли в зацепление с ко­

лесом и, повернув приспособление по ча­
совой стрелке, затяните 2 крепежных бол­
та. Замечание: В первую очередь как
правило снимается колесо распредели­

тельного вала выпускных клапанов.
26 Воспользуйтесь помощью ассистен­

та для удерживания колеса от провора­
чивания при помощи установленного
приспособления, выверните крепежный
болт колеса и снимите колесо. Снимите

приспособление со шкива.

27 Повторите процедуру для снятия вто­
рого (на соответствующих моделях) зуб­
чатого колеса.

Установка

28 Установите колеса поочередно на

свои места - затяните крепежные болты

колес вручную. Замечание: На некото­

рых моделях зубчатые колеса впускных

и выпускных распределительных валов
имеют различное исполнение - будьте
внимательны. Затем установите приспо­
собление (см. выше) и удерживая коле­
са от проворачивания затяните крепеж­
ные болты с требуемым усилием. При

установке должны совпасть установоч­

ные метки колеса и распределительно­
го вала - обычно они выполнены в виде
направляющих штифтов или шпонок.

6 Приведение поршня

первого цилиндра в

положение верхней

мертвой точки (ВМТ) конца

такта сжатия

О б щ а я  и н ф о р м а ц и я

1 Верхней мертвой точкой (ВМТ) на­

зывается наивысшая точка хода поршня
в своем цилиндре. В 4-тактных двигате­
лях в процессе вращения коленчатого
вала данное положение достигается каж­

дым из поршней дважды в течение од­

ного рабочего цикла: один раз в конце
такта сжатия и второй - в конце выпуск­
ного такта. Определение положения ВМТ
поршня в конце такта сжатия (обычно
первого цилиндра) имеет важное значе­
ние для многих проводимых далее ра­
бот, например, для замены зубчатого
ремня, проверки фаз газораспределения
и замены прокладки головки блока ци­

линдров. Иногда ВМТ такта сжатия на­
зывают также моментом зажигания.
Замечание: Номера цилиндров счита­
ются в последовательности с 1 по 4.
Первый цилиндр находится со стороны
привода вспомогательных агрегатов/
привода ГРМ.
2 В настоящем разделе наиболее пол­

но описывается процедура установки
ВМТ первого цилиндра двигателя 1.6 л

Z16XEP. Для других двигателей приво­
дятся лишь особенности выставления

ВМТ. При проведении работ потребуют­

ся некоторые специальные инструмен­
ты и приспособления фирмы Opel, зара­
нее убедитесь, что все необходимые при­

надлежности есть в наличии и находят­

ся под рукой.
3 Для приведения поршня первого ци­
линдра в ВМТ необходимо равномерно
и медленно повернуть коленчатый вал

так, чтобы совпали метки ВМТ. В зави­

симости от условий, проворачивание ко­
ленчатого вала двигателя может выпол­
няться следующими способами:
• Вывесите и установите на подстав­

ки переднюю часть автомобиля.

Включите 5-ю передачу - при про­

ворачивании одного из вывешенных
колес будет проворачиваться колен­
чатый вал двигателя (модели с

РКПП). Для проворачивания колеса

при проведении регулировок вос­

пользуйтесь помощью ассистента.

• Если под рукой нет приспособлений

для поддомкрачивания автомобиля,

выберете ровную достаточно боль-

Г л а в а 2  Д в и г а т е л ь

129

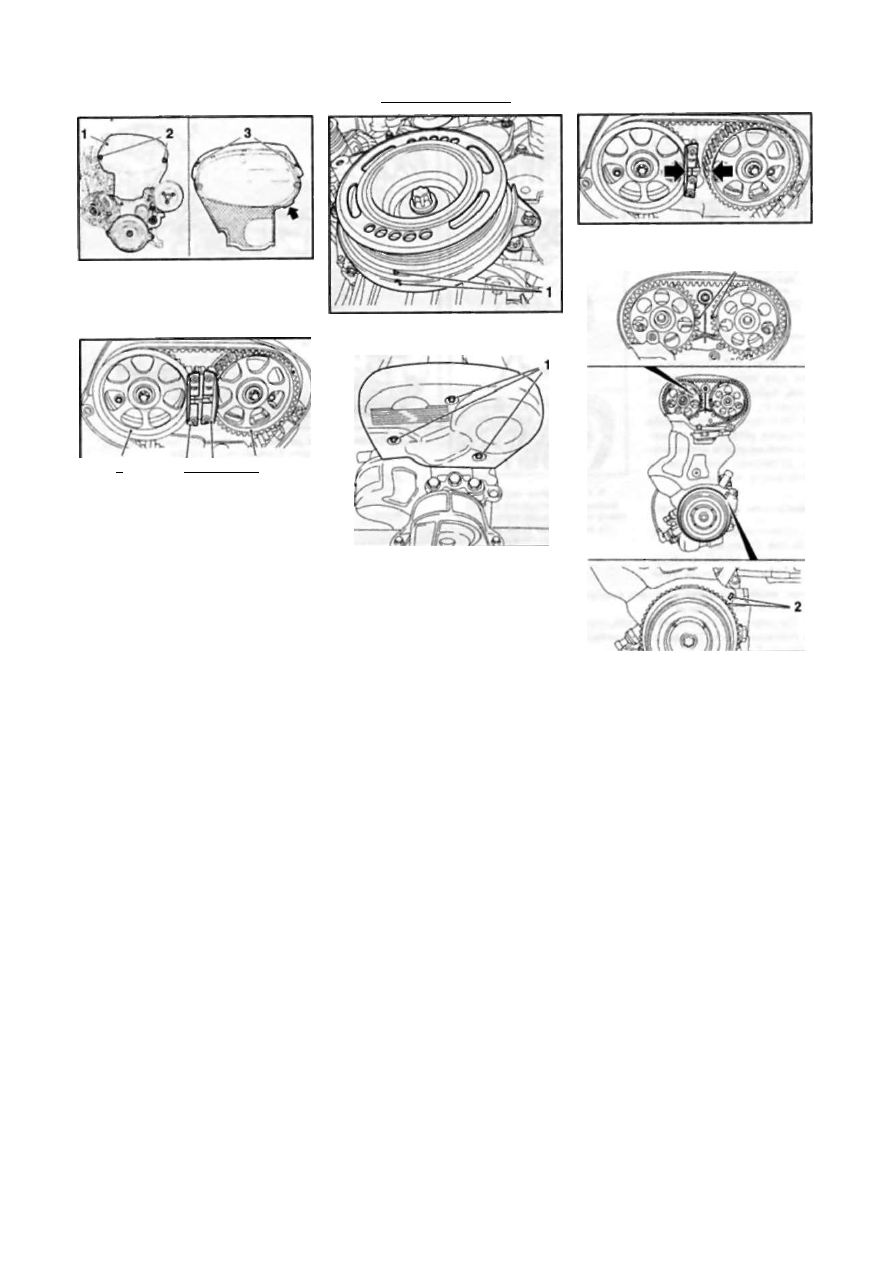

6.5 Верхняя крышка (1) привода ГРМ

(двигатель Z16XEP)

2 Крепежные болты
3 Держатели крышки

2  1 3 4

6.0 Установка приспособлений для

фиксации распределительных валов

ГРМ

1 Приспособление КМ-6340 (левое)

2 Распределительный вал впускных

клапанов

3 Приспособление КМ-6340 (правое)

4 Распределительный вал выпускных

клапанов

шую площадку и включите 5-ю пе­
редачу. При перемещении автомо­
биля путем толкания будет провора­
чиваться и коленчатый вал

 (модели

с РКПП).

• В стационарных условиях проворачи­

вание коленчатого вала осуществля­
ется при помощи ключа-трещотки и
сменой головки, которая устанавли­

вается на центральный болт крепле­

ния шкива коленчатого вала, при этом

должна быть включена нейтральная

передача и взведен стояночный тор­

моз. Коленчатый вал следует пово­
рачивать по часовой стрелке (если

смотреть со стороны привода ГРМ).

Внимание: Не проворачивайте дви­

гатель за болт крепления зубчатого
колеса распределительного вала -
при этом сильно натягивается зуб­

чатый ремень/цепь привода газорас­

пределительного механизма (ГРМ)!

Д в и г а т е л ь  Z 1 6 X E P

4 Снимите воздухоочиститель (см. Гла­

ву 4).
5 Снимите верхнюю крышку зубчатого

ремня/привода ГРМ

 (см. сопр. иллю­

страцию), для чего отпустите 2 крепеж­

ных болта, отсоедините крышку привода

от кожуха и затем слегка потяните ее за

прилив (стрелка) вверх.

6 Снимите правый пыльник двигателя

(см. Раздел 5).

6.7а Совмещение меток (1) шкива

коленчатого вала

6.12 Для снятия верхней крышки

привода ГРМ необходимо отпустить

крепежные болты (1) (двигатель Z18XE)

7 Поверните шкив коленчатого вала в

направлении вращения двигателя (по

часовой стрелке) так, чтобы совпали мет­

ки на шкиве и кожухе  ( с м . сопр. иллю­

страцию 6.7а) - при этом метки на зуб­

чатых колесах распределительных валов
(см. сопр. иллюстрацию 6.7Ь) долж­
ны оказаться напротив друг друга. Те­

перь поршень первого цилиндра нахо­

дится в ВМТ такта сжатия. Замечание:

Если метки находятся на наружных сто­
ронах колес ГРМ, проверните коленча­

тый вал еще на один оборот. Если мет­
ки шкивов ГРМ не совпадают, необходи­
мо провести регулировку фаз распре­

деления, для чего снимите зубчатый ре­

мень (см. Раздел 8) - рекомендуется
обратиться на  С Т О кампании Opel.

8 По окончании выполнения проверки
установите на место снимавшиеся ком­
поненты. Установка производится в об­
ратном порядке. Пред установкой верх­
ней крышки ГРМ проверьте ее целост­

ность и тщательно протрите снаружи и
изнутри.
9 Если помимо проверки фаз газорас­
пределения выставление ВМТ требует­
ся для проведения других работ на дви­
гателе, необходимо предварительно от­
соединить отрицательный провод акку­
мулятора и после снятия верхней крыш­

ки зубчатого ремня снять мультиребер-
ный приводной ремень (см. Раздел 7). а
зубчатые колеса распределительных ва­

лов зафиксировать специальными при-

6.7Ь Совмещение меток приводных

колес ГРМ

1

6.13 Выставление ВМТ (двигатель

Z18XE)

способлениями (см. сопр. иллюстра­
цию).

Д в и г а т е л ь  Z 1 8 X E

10 Снимите верхнюю крышку двигате­

ля (см. Раздел 2).

11 Снимите воздухоочиститель (см. Гла­

ву 4).

12 Снимите верхнюю крышку зубчатого

ремня  ( с м . сопр. иллюстрацию), для
чего отпустите 3 крепежных болта.

13 Поверните шкив коленчатого вала в

направлении вращения двигателя (по
часовой стрелке) так, чтобы совпали мет­

ки на шкиве и блоке двигателя  ( с м .

с о л р . иллюстрацию) - при этом также
должны совпасть метки на зубчатых ко­

лесах распределительных валов. Теперь
поршень первого цилиндра находится в
ВМТ такта сжатия. На СТО компании Opel

для более точного определения положе­

ния ВМТ между зубчатыми колесами
распределительных валов устанавлива­
ют приспособление КМ-852. Замеча­
н и е : Если метки распределительных
валов находятся на наружных сторонах
зубчатых колес, проверните коленчатый
вал еще на один оборот. При несовпа-

130

Г л а в а 2  Д в и г а т е л ь

6.16  Д л я снятия верхней

крышки ГРМ отверните

крепежные  б о л т ы (1)

(двигатели Z20LE(L/R/H))

дении меток зубчатых колес

ГРМ необходимо провести
регулировку фаз распределе­
ния  д л я чего необходимо

снять зубчатый ремень (см.

Раздел 8).

14 По окончании выполнения

проверки установите на ме­

сто снимавшиеся компонен­
ты. Установка производится

в обратном порядке.

Д в и г а т е л и Z20LE(L/R/H)

15 Снимите воздухоочисти­

тель (см. Главу 4).

16 Снимите верхнюю крыш­

ку зубчатого ремня

 (см.

сопр. иллюстрацию), для чего вывер­

ните 2 крепежных болта.

17 Проверните коленчатый вал так, что­

бы совпали метки (2)

 (см. сопр. иллю­

страцию), при этом метки распредели­
тельных валов должны совпадать с мет­

ками (1) на кожухе ГРМ.  З а м е ч а н и е :

Если метки распределительных валов
находятся на наружных сторонах зубча­

тых колес, проверните коленчатый вал

еще на один оборот. При несовпадении
меток распределительных валов произ­
водится регулировка фаз газораспреде­
ления, для чего необходимо снять зуб­
чатый ремень (см. Раздел 8).

18 По окончании проверки установите

все снимавшиеся компоненты на место.

Д в и г а т е л ь  Z 1 4 X E P

19 Проверка и регулировка фаз газо­

распределения является очень трудоем­
кой операцией и может быть выполнена
только с применением специального
инструмента фирмы  O p e l  К М - 9 5 2 ,  К М -
953 и  К М - 9 5 4 .

6.22 Отсоединение датчиков от крышки головки блока

цилиндров (двигатель Z14XEP)

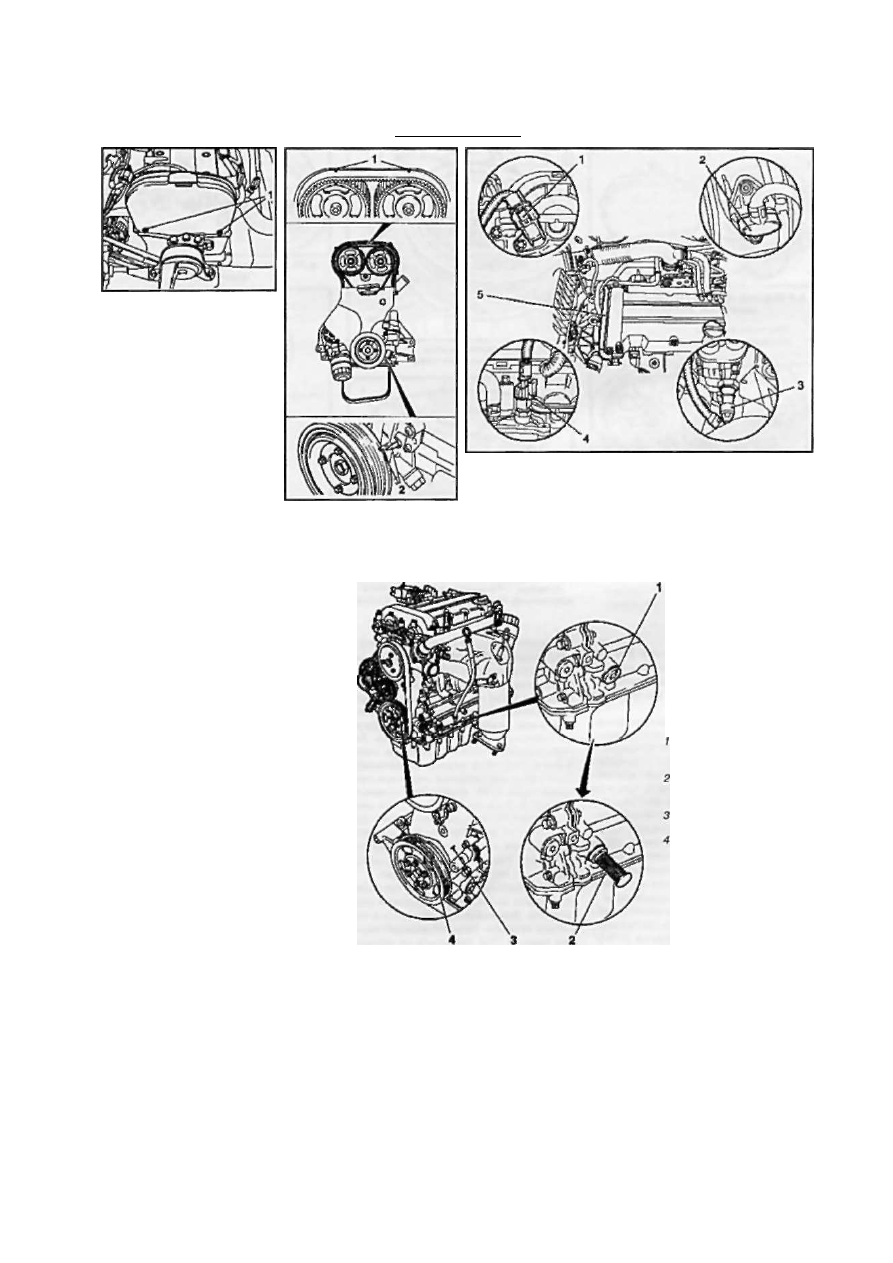

6.17 Поршень первого

цилиндра находится в ВМТ

такта сжатия если метки (1) и

(2) совпадают (двигатели

Z20LE(L/R/H))

Датчик распределитель­

ных валов

Датчик контроля расхода

воздуха

Да тчик давления

двигательного масла

Датчик температуры

охлаждающей жидкости

Короб электропроводки

6.26 Выставление ВМТ на

двигателе Z14XEP

Бол г регулировочного

отверстия коленчатого

вала

Установленное

приспособление КМ-

952

Метка на крышке

привода ГРМ

Метка на шкиве

коленчатого вала

Проверка

20 Снимите воздухоочиститель (см. Гла­

ву 4).

21 Снимите модуль зажигания (см. Гла­
ву 1, Раздел 22)

22 Отсоедините датчики и подводящую

электропроводку

 (см. сопр. иллюстра­

цию) от крышки головки блока цилинд­

ров.

23 Отсоедините 2 шланга системы вен­

тиляции картера.
24 Выверните 13 болтов крепления и

снимите крышку головки блока цилинд­

ров, удалите остатки старой прокладки

крышки и очистите сопрягаемые повер­

хности.
25 Снимите правый пыльник двигателя

(см. Раздел 5).

26 Выверните закрывающий регулиро­

вочное отверстие коленчатого вала болт

(см. сопр. иллюстрацию) и опустите

автомобиль.
27 Установите в отверстие приспособ­

ление  К М - 9 5 2  ( с м . иллюстрацию

6.26), и медленно и плавно проворачи­

вайте коленчатый вал пока приспособ­

ление на войдет в зацепление с валом

(зафиксирует вал) - при этом должны

совпасть метки на шкиве коленчатого

вала и на крышке привода ГРМ, при чем

кулачки ГРМ над первым цилиндром

Г л а в а 2  Д в и г а т е л ь

131

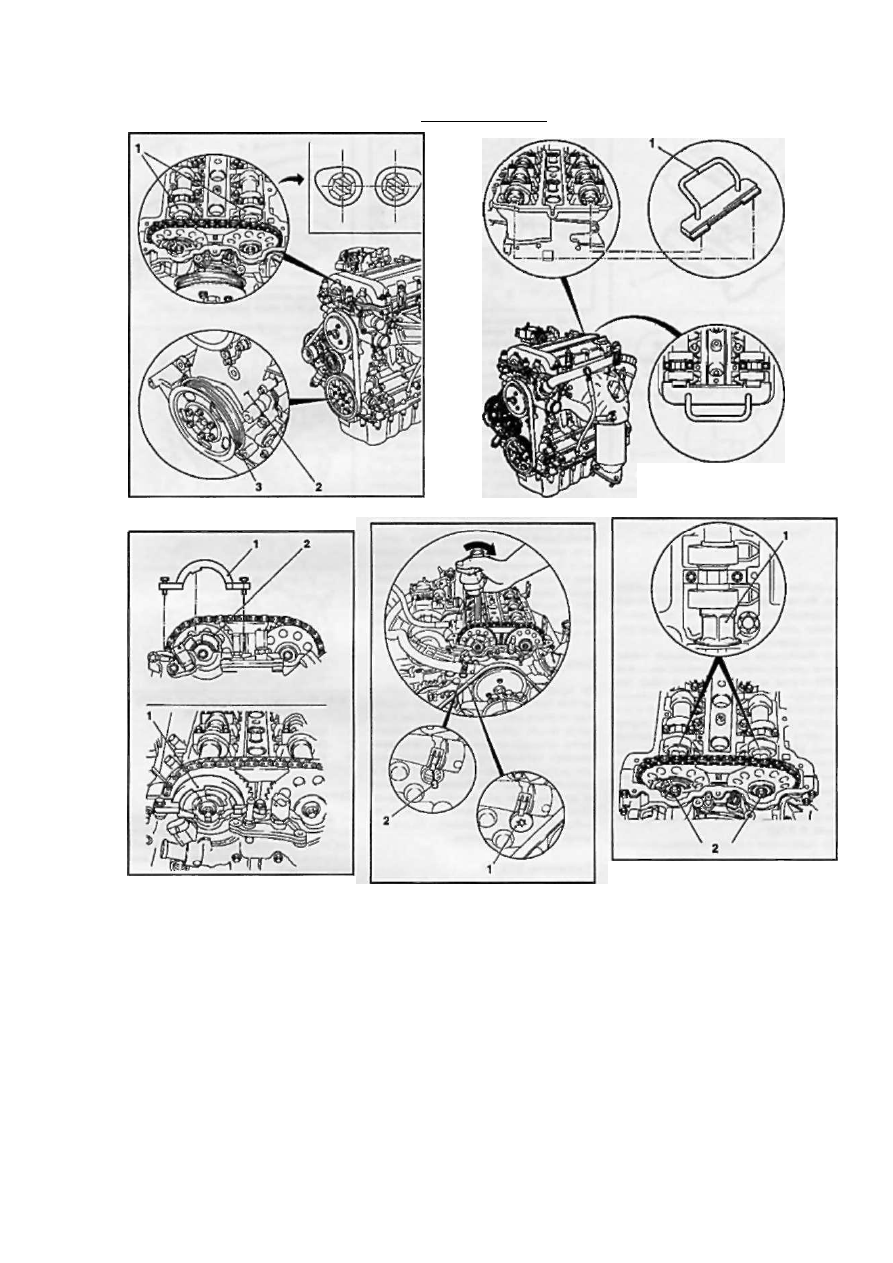

6.27 Положение кулачков (1) ГРМ первого цилиндра

в конце такта сжатия

6.28 Установка приспособления

КМ-953 (1)

6.29 Установка приспособления

КМ-954 (1)

Ротор да тчика распределительного

вала

(см. сопр. иллюстрацию) должны

смотреть в противоположных направле­

ниях от середины двигателя - если это
положение не соблюдается, проверните
коленчатый вал еще на 1 оборот.
28 Установите в пазы распределитель­
ных валов (со стороны маховика) специ­

альное приспособление КМ-953 (см.
сопр. иллюстрацию) - выступы приспо­

собления должны войти в пазы на воз-

6.32а Ослабление натяжения цели

(двигатель Z14XEP)

1 Болт отверстия под установку

фиксирующего приспособления

2 Установка приспособления КМ-955-1

можно большую глубину. Если установить
приспособление не представляется воз­
можным, требуется произвести регули­
ровку фаз газораспределения (см. ниже).
29 Установите специальное приспособ­

ление КМ-954 (см. сопр. иллюстра­
цию) так, чтобы выступ приспособления

попал в выемку ротора датчика распре­

делительного вала. Если выступ и выем-

6.32Ь Крепежные болты (2) звездочек

распределительных валов

1 Шестигранная часть распределитель­

ного вала

ка не совпадают произведите регулиров­
ку фаз газораспределения (см. ниже).

Регулировка

30 В отличии от моделей с ременным
приводом ГРМ регулировка фаз газорас­
пределения на данном двигателе может
быть произведена без снятия крышки
привода и самой цепи.
31 По окончании проверки снимите при-
