2.3 Крышка двигателя (1) (на примере

д в и г а т е л я Z19DTH)

2 Опоры-уплотнения
3 Шарообразные опоры

должны остаться на крышке, в противном
случае снимите их вручную и установите

в соответствующие гнезда крышки.
5 Для установки совместите посадоч­
ные гнезда с резиновыми уплотнителя­
ми верхней крышки с шарообразными
наконечниками и нажмите на крышку до

фиксации ее на опорах - крышка долж­

на плотно прилегать к сопрягаемым по­
верхностям.

Двигатель Z19DT

6 На данном двигателе для крепления

крышки вместо двух передних шарооб­
разных опор используются крепежные
винты

 (см. сопр. иллюстрацию).

7 Для снятия крышки выверните вин­

ты, отсоедините шланг вентиляции от

крепления на крышке двигателя, сними­
те крышку маслозаливной горловины и
снимите крышку с двух задних шарооб­
разных опор

 (см. иллюстрацию 2.3).

Установите на место крышку маслоза­

ливной горловины, чтобы в отверстие не

попадала грязь.
8 Установка крышки производится в

обратном порядке, затяните винты с тре­

буемым усилием.

Двигатель Z18XE

9  Д л я снятия крышки необходимо

предварительно снять крышку маслоза­

ливной горловины. Выверните крепеж­

ные винты

 (см. сопр. иллюстрацию),

немного приподнимите крышку за зад­

ний край, и сдвиньте горизонтально впе­

ред (к радиатору), затем отсоедините от

передних резиновых держателей. Уста­

новите на место крышку маслозаливной

горловины.

10 Установка крышки производится в

обратном порядке, затяните винты с тре­

буемым усилием.

3 Проверка

компрессионного

давления в цилиндрах

1 Результаты проверки компрессион­

ного давления в цилиндрах позволяют

определить с'нцее состояние компонен-

Г л а в а 2  Д в и г а т е л ь

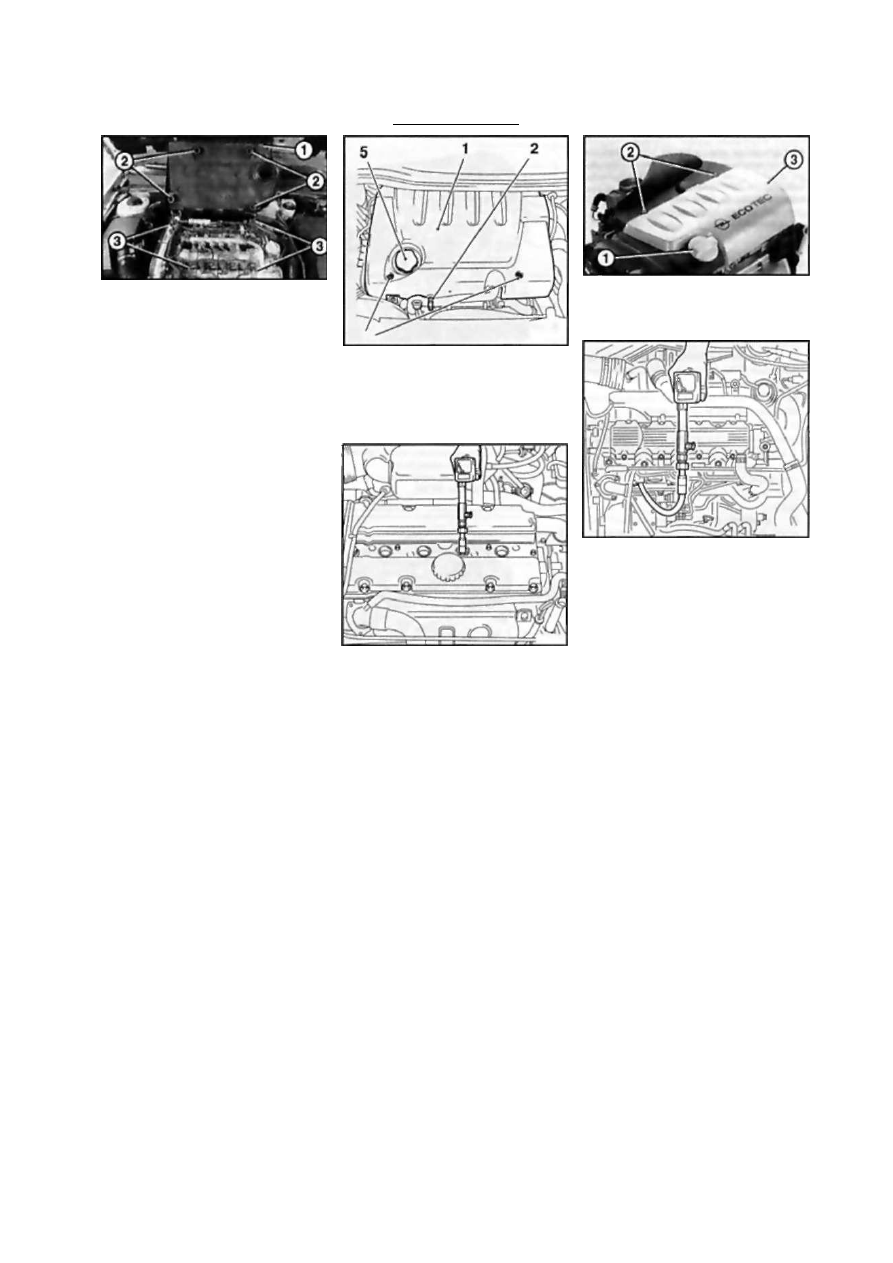

2.6 Крышка двигателя (1) Z19DT

2 Крепление шланга системы вентиля­

ции картерных газов

4 Крепежные винты

5 Крышка маслозаливной горловины

3.6а Проверка компрессионного

давления в третьем  ц и л и н д р е бензино­

вого двигателя

тов верхней части двигателя (поршней,
поршневых колец, клапанов, прокладок
головки цилиндров и т.п.) и качествен­
но оценить степень их износа. Что осо­
бенно важно, анализ полученной в ре­
зультате проверки информации позво­

ляет сузить спектр возможных причин

падения компрессии в цилиндрах, дос­

таточно точно привязав отказ к наруше­

ниям функционирования вполне конкрет­
ных компонентов, будь то поршневые
кольца, клапаны, их седла или прокладка
головки. Замечание: Двигатель должен
быть прогрет до нормальной рабочей

температуры (не менее 80'С), а аккуму­

ляторная батарея полностью заряжена.

2 Начните с прочистки свечных ниш
(продуйте их сжатым воздухом, в каче­

стве источника которого в данном слу­
чае отлично подойдет обыкновенный

велосипедный насос). Основной задачей

является предотвращение попадания

мусора в цилиндры в ходе выполнения

измерений.
3 В зависимости от модели предвари­
тельно необходимо снять крышку дви­
гателя и отсоединить все элементы си­
стемы питания двигателя воздухом и
вентиляции картера двигателя, которые
могут помешать снятию модуля зажига-

2.9 Крышка двигателя (3) Z1BXE

/ Крышка маслозаливной горловины

2 Крепежные винты

3.6b Проверка компрессионного

давления в первом цилиндре  д и з е л ь н о ­

го двигателя

ния или закрывают доступ к свечам на­
каливания дизельного двигателя.
4 На бензиновом двигателе демонти­
руйте модуль зажигания и свечи (см.

Главу 1, Раздел 22). Внимание: Работы

производятся на горячем двигателе - не
прикасайтесь руками к нагретым частям

двигателя, для извлечения модуля ис­

пользуйте специальные ручки/болты! На

дизельных двигателях отсоедините под­

водящую электропроводку от свечей на­
каливания и снимите свечи (см. Глава 4.
Раздел 11).
5 Используя разъем системы бортовой
самодиагностики OBD (см. Главу 5) и
прибор  Т Е С Н - 2 (программа
•Compression test-) откройте дроссель­
ную заслонку двигателя.
6 Установите компрессометр в свечное

отверстие первого цилиндра

 (см. сопр.

иллюстрации), используя соответству­

ющий переходник для данного двигате­

ля. Замечание: При установке компрес-
сометра не забудьте проверить наличие
на переходнике уплотнительной резино­
вой прокладки. На измерительном уст­

ройстве компрессометра необходимо

установить соответствующий разряд для
проведения измерений - для

 бензино­

вых двигателей 1750 кПа (17.5 бар).

В дизельных двигателях степень сжатия
гораздо выше, чем в бензиновых, поэто­
му для проверки компрессионного дав­

ления потребуется специальный комп­

рессометр с диапазоном измерения от

10 до 40 бар.

7 Проворачивайте двигатель старте-

Глава 2  Д в и г а т е л ь

125

низкий

УСТОЙЧИВЫЙ ВАКУУМ

низкий

НЕУСТОЙЧИВЫЙ ВАКУУМ

ПЕРИОДИЧЕСКОЕ

УМЕНЬШЕНИЕ ВАКУУМА

НЕРЕГУЛЯРНОЕ УМЕНЬШЕНИЕ

БЫСТРЫЕ КОЛЕБАНИЯ

КОЛЕБАНИЯ

С БОЛЬШОЙ АМПЛИТУДОЙ

ПЕРИОДИЧЕСКИЙ

ВОЗВРАТ НА НОЛЬ

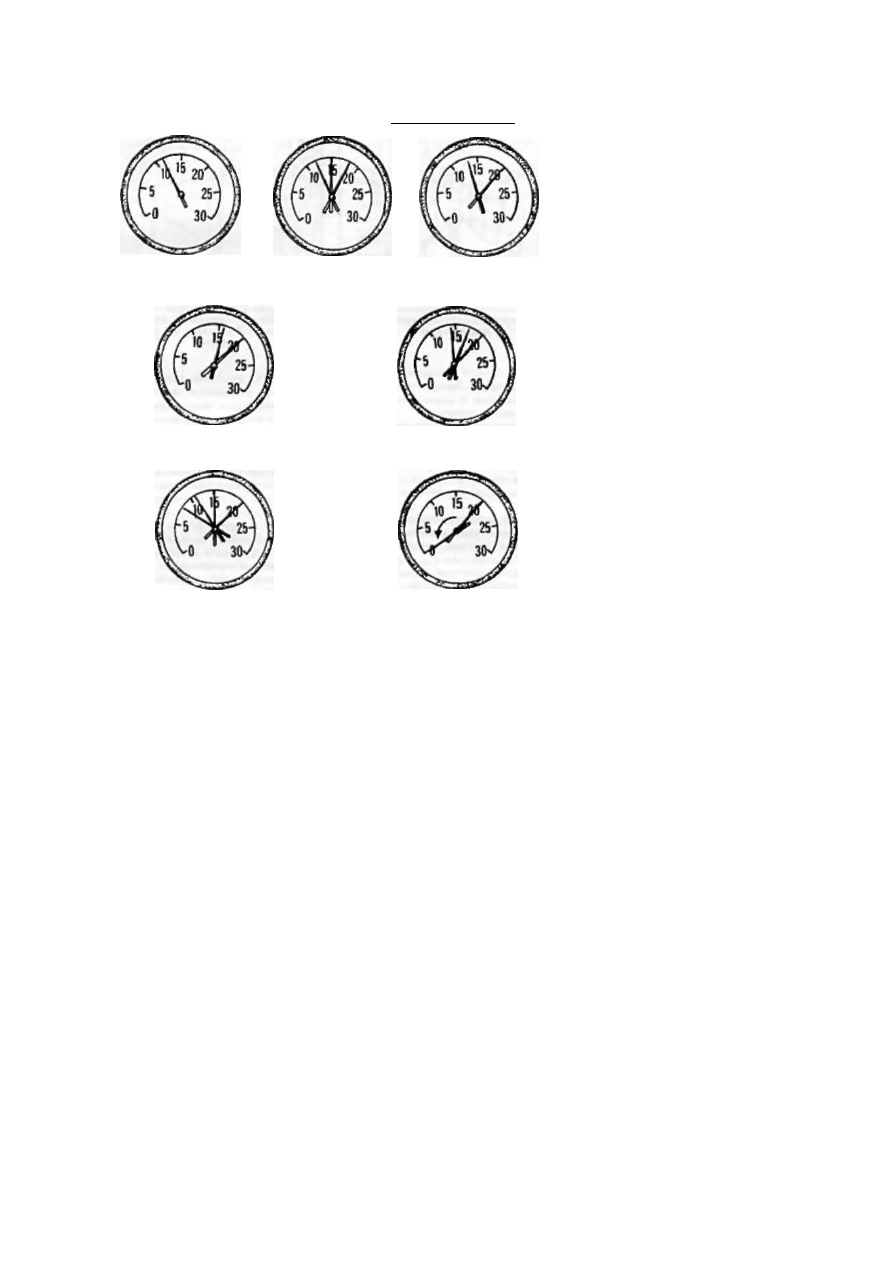

4.6 Примеры возможных показаний вакуумметра

ром в течение примерно 4 секунд (вос­

пользуйтесь помощью ассистента) при

этом скорость вращения коленчатого

вала двигателя должна быть не менее

300 об/мин для бензиновых и не менее

150 об/мин для дизельных. Считайте и

запишите показание измерителя. Повто­

рите операцию для остальных цилинд­

ров. Сравните показания с нормативны­

ми (см. Спецификации) - давление в

любом из цилиндров не должно быть

менее чем 75% от нормативного, при

этом разница давлений в различных ци­

линдрах не должна превышать 100 кПа

(1 бар)

8 Одинаково низкие результаты изме­

рения во всех цилиндрах как правило го­

ворят об износе компрессионных колец

во всех цилиндрах и о необходимости их

замены. Чрезмерное падение давление

в одном или нескольких цилиндрах ука­

зывает на возникновение локальных не­

исправностей. При выявлении в цилинд­

рах двигателя низкого компрессионного

давления производится более основа­

тельная проверка для точного определе­

ния вызвавшей его причины - например

проверка на утечки (см. ниже). Такая про­

верка производится как правило в усло­

виях мастерской автосервиса.

9 Существует несколько практических

способов для более точного определе­

ния причины неисправности. Например,

если добавить 2-3 чайные ложки двига­

тельного масла в цилиндр, в котором

определено чрезмерно низкое давление,

то увеличение давления при повторном

измерении говорит об износе поршне­

вых колец. Если компрессия не увели­

чивается, причиной ее снижения являют­

ся утечки клапанов или нарушение гер­

метичности прокладки головки.

10 Если давление сжатия одинаково

занижено в двух соседних цилиндрах, то

с высокой степенью вероятности мож­

но говорить о нарушении целостности

прокладки головки в пределах ее пере­

мычки между данными цилиндрами.

Присутствие охлаждающей жидкости в

двигательном масле подтвердит данное

предположение.

11 По окончании выполнения проверки

отсоедините компрессометр и устано­

вите на место снимавшиеся компонен­

ты.

Проверка блока на утечки

15 В ходе данной проверки определя­

ются скорость выхода из цилиндров за­
качанного в них сжатого воздуха и не­
посредственно места утечек. Данная

проверка является альтернативой про­

верке компрессии. Более того, с многих

точек зрения, она гораздо эффективнее,

поскольку визуально выявить источник

утечки проще, но требует несколько

большего обьема подготовительных ра­

бот и использование специального при­

бора для измерения утечек, обращение

с которым требует определенных навы­

ков, кроме того, для удобства проведе­

ния визуального контроля предпочти­

тельнее использовать специальный

подъемник.

16 Оборудование, необходимое для про­

верки на утечки, не относится к числу

общедоступного, поэтому выполнение

данной проверки придется доверить спе­

циалистам сервисного центра.

4 Диагностика состояния

двигателя с применением

вакуумметра

1 Использование вакуумметра при

сравнительно небольших денежных зат­

ратах позволяет получить достаточно

емкую информацию о внутреннем состо­

янии двигателя. По результатам прове­

денных измерений можно составить

представление о степени износа порш­

невых колец и зеркал цилиндров, выя­

вить признаки выхода из строя прокла­

док головки цилиндров и впускного тру­

бопровода, нарушения регулировок кар­

бюратора и проходимости системы вы­

пуска отработавших газов, заклинивания

или прогара клапанов, проседания кла­

панных пружин, сбоя установки угла опе­

режения зажигания или фаз газорасп­

ределения, отказов системы зажигания,

и т.д. и т.п.

2 К сожалению, результаты снятых при

помощи вакуумметра показаний легко

неправильно интерпретировать, а пото­

му, они должны анализироваться вкупе

с данными, полученными в ходе выпол­

нения других диагностических проверок.

3 При считывании показаний индика­

тора вакуумметра следует обращать вни­

мание не только на абсолютную величи­

ну отклонения стрелки, но и на скорость

ее перемещения. Большинство измери­

телей импортного производства показы­

вают глубину разрежения в дюймах ртут­

ного столба. При этом следует учиты­

вать, что все нормативные требования

приводятся для случая выполнения про­

верок на нулевой высоте над уровнем

моря. Повышение рельефа на каждые

300 м после отметки в 600 м приво­

дит к занижению показаний прибора

приблизительно на 25 мм рт.  с т .

4 Подсоедините вакуумметр непосред­

ственно к впускному трубопроводу - не

к корпусу дросселя. Проследите, чтобы

в ходе выполнения проверки все шлан­

ги оставались подсоединенными, в про­

тивном случае снятое показание нельзя

будет считать достоверным.
5 Прежде чем приступать к измерени­

ям, прогрейте двигатель до нормальной

126

Глава 2  Д в и г а т е л ь

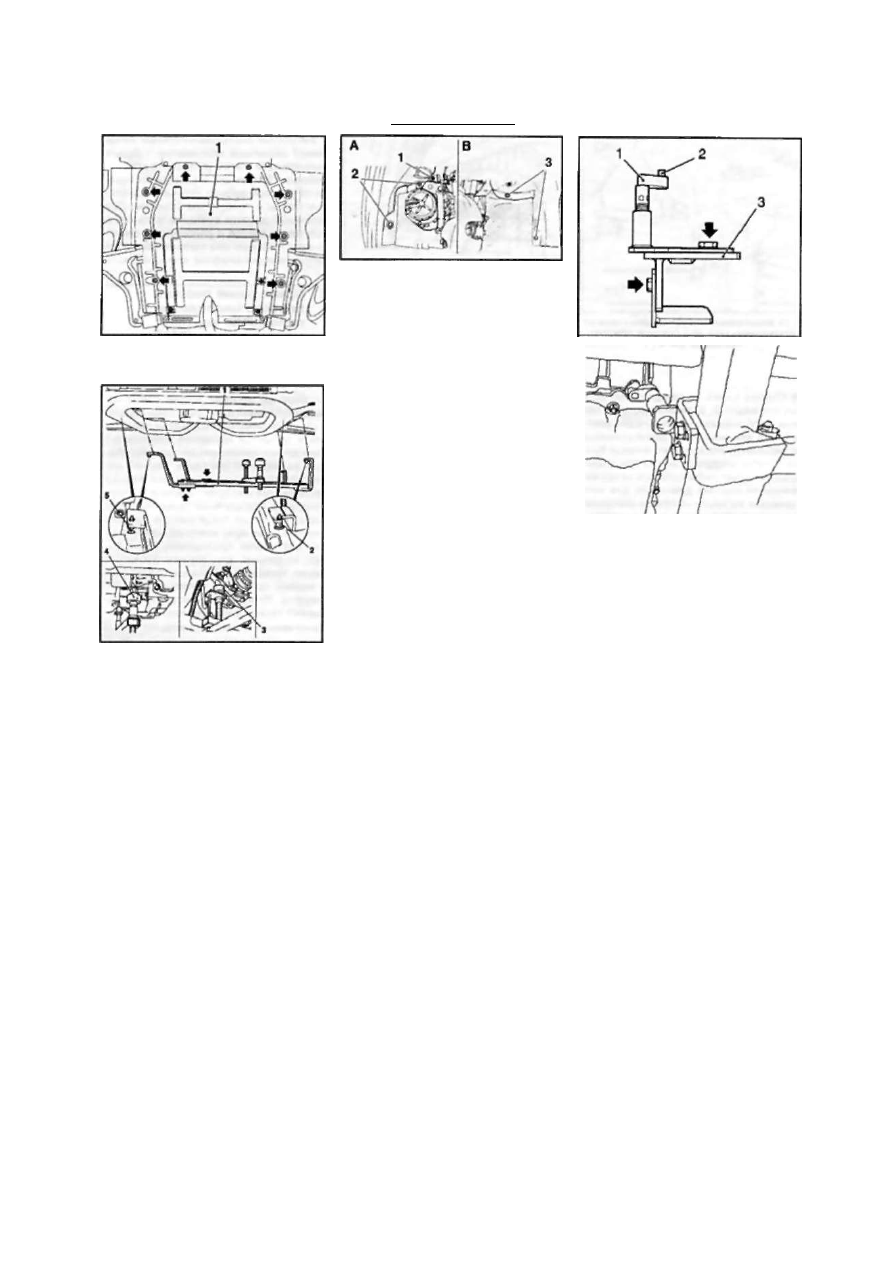

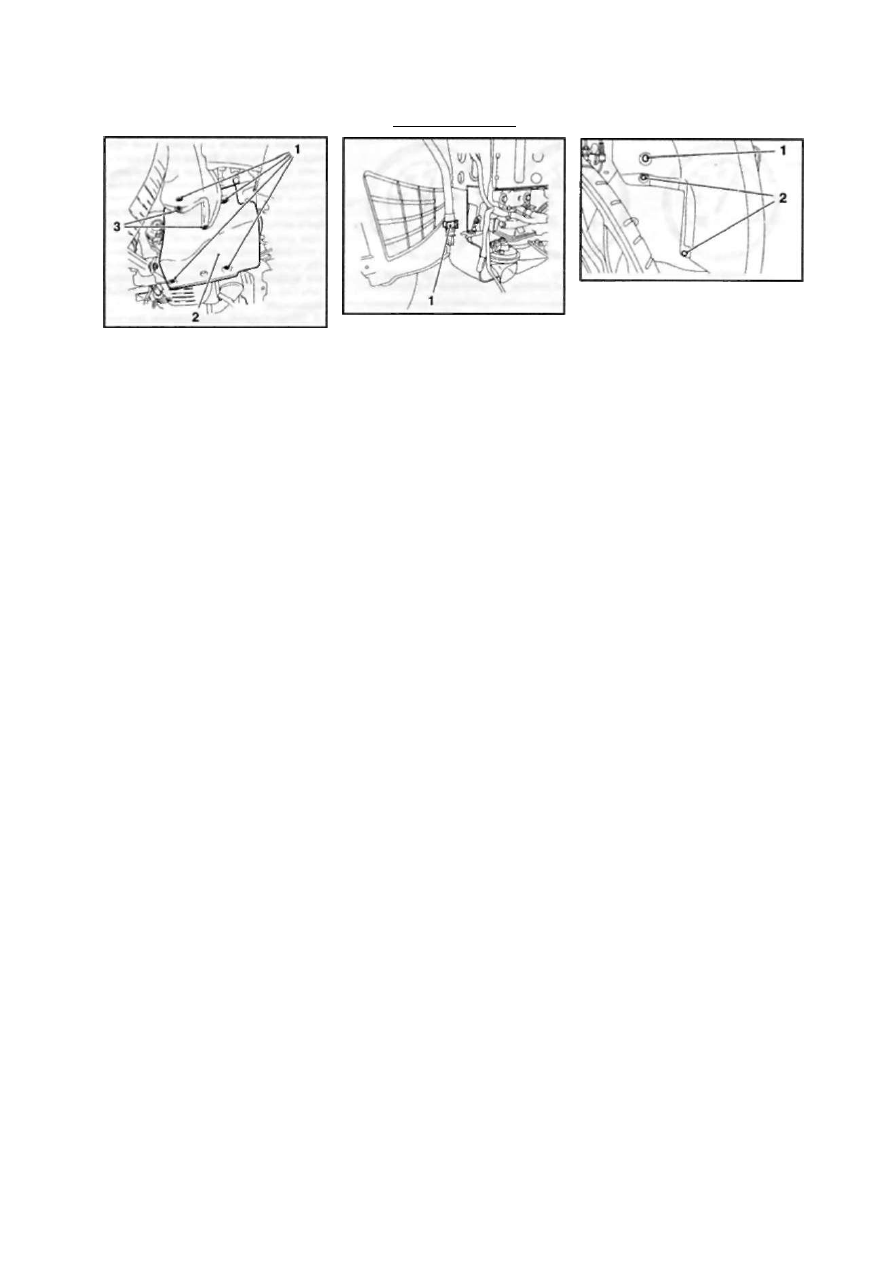

5.4 Правый пыльник (2) двигателя

/ Крепежный болты

3 Заклепки

рабочей 1емпературы. Подоприте коле­

са противооткатными башмаками и

взведите стояночный тормоз. Переведи­

те трансмиссию в положение «Р», запус­

тите двигатель и оставьте его работаю­

щим на оборотах нормального холосто­

го хода. Внимание: Перед запуском

двигателя внимательно проверьте лопа­

сти вентилятора на наличие трещин и

прочих повреждений. Старайтесь не

приближать к крыльчатке руки и изме­

ритель. Также избегайте занимать по­

зицию непосредственно перед автомо­

билем!
6 Считайте показания вакуумметра. В

среднем глубина разрежения во впуск­

ном трубопроводе исправного двигате­

ля должна быть достаточно стабильной

(без рывков стрелки) и составлять око­

ло 430 + 560 мм рт. ст. В нижеследую­

щих параграфах приводится схема ин­

терпретации снимаемых показаний (см.

сопр. иллюстрацию).
7  С т а б и л ь н ы е низкие показания

могут являться свидетельством утечек

через прокладку между впускным трубо­

проводом и головкой цилиндров, либо же

между трубопроводом и корпусом дрос­

селя. Не исключена также вероятность

нарушения герметичности вакуумного

шланга, сбоя момента зажигания (в сто­

рону отставания), либо нарушения уста­

новки фаз газораспределения. Проверь­

те установку угла опережения зажигания

с помощью стробоскопа, затем пооче­

редно исключите все прочие возможные

причины, выполняя перечисленные в на­

стоящей Главе проверки, лишь после это­

го имеет смысл снимать крышку приво­

да ГРМ с целью проверки правильнос­

ти совмещения установочных меток.

8 Если результат измерения оказыва­

ется на 80 200 мм рт.  с т . ниже нормы

и при этом имеют место флуктуации,

причиной такого отклонения может ока­

заться нарушение герметичности про­

кладки впускного трубопровода в райо­

не впускного порта, либо неисправность

инжектора впрыска топлива.
9 Регулярное отклонение показа­

ний вниз от стабильного значения на

50 100 мм рт. СТ. с высокой с теме-

5.6а Держатель (1) сливного шланга

(модели Astra)

нью вероятности свидетельствует об

утечках клапанов. Проверьте компресси­

онное давление в цилиндрах или про­

ведите тест на утечки.

10 Нерегулярные отклонения и сбро­

сы показаний могут оказаться связаны

с заклиниванием клапанов или пропус­

ками зажигания. Измерьте компресси­

онное давление, проведите тест на утеч­

ки, проверьте состояние свечей зажига­

ния.

11 Частая вибрация стрелки измери­

теля с амплитудой колебаний 100 мм

рт.  с т . при холостых оборотах двигате­

ля, сопровождающаяся дымовым выбро­

сом из выпускной трубы, говорит об из­

носе направляющих втулок клапанов.

Проведите тест на утечки (см. предыду­

щий Раздел). Если стрелка начинает

вибрировать при повышении оборотов

двигателя, проверьте на наличие призна­

ков утечек прокладки впускного трубо­

провода и головки цилиндров. Оцените

степень проседания клапанных пружин,

проверьте на наличие следов прогара

клапаны и постарайтесь выявить пропус­

ки зажигания.

12 Незначительные  ф л у к т у а ц и и в

пределах диапазона от 25 до 50 мм
рт.  с т . можно рассматривать как свиде­

тельство нарушения исправности функ­

ционирования системы зажигания. Про­

верьте правильность всех обычных на­

строечных установок, в случае необхо­

димости прибегните к тестированию с

применением анализатора параметров

зажигания.

13 При отклонениях показаний измери­

теля в широком диапазоне проверьте

компрессионное давление или проведи­

те тест на утечки с целью выявления

дефектного цилиндра или нарушения

герметичности прокладки головки ци­

линдров.

14 Если стрелка измерителя медлен­

но  - г у л я е т » в широком диапазоне

шкалы, проверьте проходимость систе­

мы вентиляции картера (PCV) и состав

смеси холостого хода, также удостоверь­

тесь в отсутствии утечек через проклад­

ки карбюратора/корпуса дросселя и

впускного трубопровода.

15 Оцените скорость восстановления

показаний вакуумметра при закрывании

5.6Ь Для отсоединения боковин

двигательного отсека от колесных арок

необходимо с обеих сторон автомоби­

ля вывернуть крепежный болт (1) и

извлечь по 2 заклепки (2) (модели

Astra)

дроссельной заслонки после полного

быстрого ее открывания. Показание сна­

чала должно упасть практически до нуля,

затем подняться над значением, харак­

терным для нормальных оборотов холо­

стого хода примерно на 130 мм рт. ст.

и вновь вернуться к показанию холос­

тых оборотов. Если глубина разрежения

восстанавливается медленно и не обра­

зует пиковый бросок при резком закры­

вании дроссельной заслонки, следует

проверить, не изношены ли поршневые

кольца. При долгой задержке возврата

показаний проверьте проходимость си­

стемы выпуска отработавших газов (ча­

сто оказываются заблокированными глу­

шитель или каталитический преобразо­

ватель) - проще всего просто отсоеди­

нить подозреваемую секцию системы

выпуска и повторить проверку.

5  Н е к о т о р ы е

п о д г о т о в и т е л ь н ы е
о п е р а ц и и

1 В данном Разделе приведены неко­

торые подготовительные операции, вы­

полнение которых требуется при прове­

дении различных работ по ТО и ремон­

ту двигателя. Как правило они являются

общими для всех двигателей описывае­

мых в данном Руководстве. При первом

знакомстве с книгой материалы данно­

го Раздела можно пропустить - обращай­

тесь к ним только когда обнаружите со­

ответствующую ссылку в других разде­

лах и главах.

Снятие и установка пыльника

д в и г а т е л я и защиты картера
д в и г а т е л я

2 При проведении многих операций

для освобождения доступа к соответ­

ствующим агрегатам требуется на бен­

зиновых моделях снимать правый пыль­

ник двигателя, а для дизельных моделей

защиту картера двигателя.
3 Предварительно необходимо под­

домкратить и установить автомобиль на

подставки или поднять его на подъем­

нике.
4 Для снятия правого пыльника (см.

Глава 2  Д в и г а т е л ь

127

5.6с Крепежные болты (указаны

стрелками) защиты (1) картера двига­

т е л я

14

5.14 Установка приспособления

КМ-6001 (1) (стрелками обозначены

регулировочные болты)

2.5 Оси опор

3 Задний упор

4 Передний упор

сопр. иллюстрацию) выверните 4 бол­

та и удалить 2 заклепки. Замечание: В

Р некоторых случаях может понадобиться

снятие правого переднего колеса.
5 Защита картера имеет сервисную

крышку, предназначенную для освобож­

дения доступа к сливной пробке на кар­

тере для слива двигательного масла -

при необходимости выверните 4 болта

и снимите крышку.

6 На

 моделях Astra необходимо пред­

варительно справой стороны двигатель­

ного отсека высвободить сливной шланг

из держателя (см. иллюстрацию 5.6а).

Затем с обеих сторон автомобиля вывер­

ните крепежные болты, извлеките по 2

заклепки  ( с м . иллюстрацию 5.6Ь) и

отсоедините боковины двигательного

отсека от колесных арок. Выверните 8

крепежных болтов (см. иллюстрацию

5.6с) и снимите защиту картера.

7 На

 моделях Zafira необходимо

предварительно снять нижние боковые

крышки двигательного отсека, для чего

с левой стороны вывернуть крепежный

5.7 Снятие левой (А) и правой (В)

нижних крышек двигательного отсека

(модели Zafira)

1 Крепежный болт

2,3 Распорные заклепки

болт и извлечь 2 заклепки, а на правой

стороне извлечь только 2 распорные зак­

лепки (см. сопр. иллюстрацию). Даль­

нейшие операции выполняются так же

как на моделях Astra.
8 Установка производится в обратном

порядке.

Установка  п р и с п о с о б л е н и я  д л я
снятия правой/левой опоры

д в и г а т е л я

9 Конструкция передней подвески и

расположение приводных агрегатов на

двигателях исполнены таким образом, что

зубчатый ремень/цепь, а в некоторых

случаях и мультиреберный ремень, ус­

тановлены как бы вокруг правой опоры

двигателя. При проведении работ со

снятием ремней предусмотрена возмож­

ность демонтажа правой опоры, чтобы не

снимать двигатель с автомобиля. Сня­

тие левой поры требуется для ее заме­

ны, а так же при снятии двигателя (см.

Раздел 19) или трансмиссии (см. Главы

6 и 7).

10 Для проведения работ потребуется

подъемное устройство (тельфер) с со­

ответствующими приспособлениями для

поднятия двигателя или универсальный

(для всех описываемых в данном Руко­

водстве двигателей) комплект приспо­

соблений фирмы Opel для удерживания

двигателя на переднем подрамнике ав­

томобиля во время снятия/замены опо­

ры. Использование тельфера менее

удобно и иногда даже не приемлемо. В

некоторых случаях для вывешивания дви­

гателя можно использовать домкрат, про­

ложив между головкой домкрата и дви­

гателем деревянный брусок подходяще­

го размера.

11 Ниже описана процедура установки/

снятия универсального приспособления.

12 Поддомкратьте и установите автомо­

биль на подставки или поднимите его

на подъемнике. Снимите, если это не­

обходимо, правый пыльник или защиту

картера двигателя (см. выше).

13 Ослабьте 4 болта приспособления

КМ-6173 (см. сопр. иллюстрации) и

установите приспособление на передний

подрамник. Выкручивайте поддержива­

ющую опору приспособления пока она

5.13 Приспособление КМ-6173 (3)

(стрелками обозначены крепежные

болты)

1 Поддерживающая опора

2 Ось опоры

не упрется в блок цилиндров, при этом

ось опоры должна войти в отверстие на

блоке. Затяните болты.

14 Подготовьте приспособление КМ-

6001-А (см. сопр. иллюстрацию) для

установки на соответствующую модель

двигателя, для чего ослабьте 3 регули­

ровочных болта и подгоните размер при­

способления. Установите приспособле­

ние на передний подрамник так, чтобы

оси опор приспособления попали в на­

правляющие отверстия на подрамнике

и затяните 3 регулировочных болта. От­

регулируйте высоту переднего и задне­

го упоров, выкручивая их вверх пока они

не упрутся в блок двигателя - приспо­

собление должно плотно, без люфта, за­

фиксироваться на подрамнике.

15 Демонтаж приспособлений произво­

дится в обратном порядке.

С н я т и е и установка шкива

коленчатого вала

16 Шкив устанавливается непосред­

ственно на цапфу или на шестерню ко­

ленчатого вала. На большинстве двига­

телей шкив выполняет роль демпфера

крутильных колебаний.

17 Перед снятием шкива с него должен

быть снят приводной ремень (см. Раз­

дел 7) и передний пыльник/защита дви­

гателя, если они до этого не были сня­

ты. Замечание: В некоторых случаях

может потребоваться снятие правого

переднего колеса.
