144.

Г л а в а 2  Д в и г а т е л ь

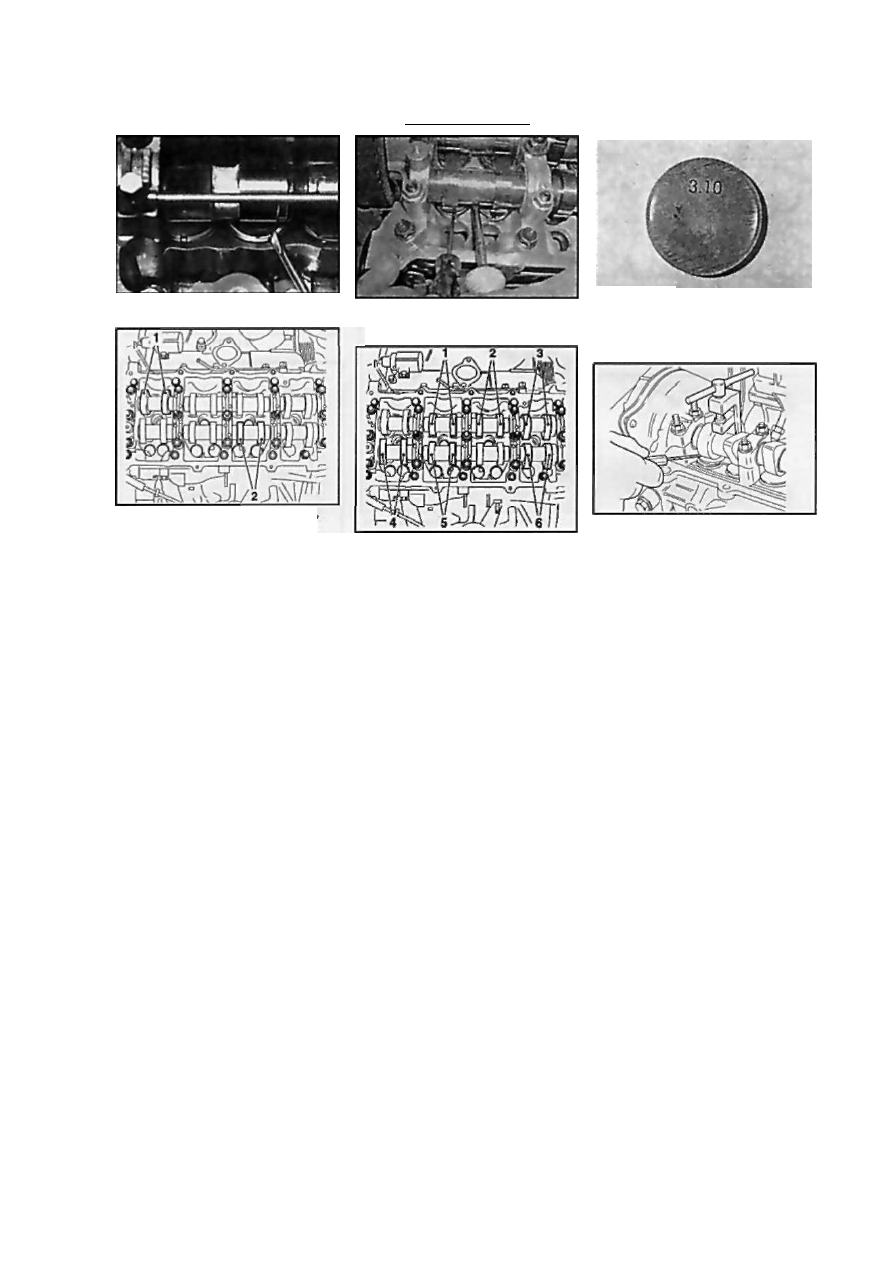

8.30 Поворачивание чашечного

толкателя

9.31 Извлечение регулировочной

шайбы лучше всего производить при

помощи намагниченного стержня

9.39 Проверните коленчатый вал,

чтобы кулачки пар (1) и (2) были

направлены вверх

31 При отсутствии под рукой специаль­

ного приспособления Opel-EN-46797 и

EN-46799. введите большую отвертку с

плоским жалом меду краем толкателя и

основанием распределительного вала.

Аккуратно, действуя отверткой как рыча­

гом, утопите толкатель до появления воз­

можности удалить регулировочную шай­

бу. Извлечение шайбы проще всего про­

извести при помощи намагниченного

стержня

 (см. сопр. иллюстрацию).

32 Протрите шайбу и микрометром из­

мерьте ее толщину. Замечание: На

шайбах имеется маркировка (см. сопр.

иллюстрацию), которая однако в ре­

зультате износа может оказаться утра­

ченной.
33 Расчет толщины новой регулировоч­

ной шайбы производится по формуле:

N = Т + А - S

Т = толщина снятой шайбы, (например -

3.15 мм)

А = измеренный зазор в клапане (напри­

мер - 0.45 мм)

S = регулировочное значение зазора в

клапане (например - 0.35 мм)

Для данного примера толщина новой

регулировочной шайбы N= 3.25 мм.

Замечание: Возможно удастся произ­

вести требуемую регулировку путем

простой перестановки шайб с одних тол­

кателей на другие. Запишите и сохра­

ните для возможных будущих регулиро­

вок толщины всех шайб.

34 Приготовьте шайбу требуемой тол­

щины, смажьте ее чистым двигательным

маслом. Отожмите толкатель и уложите

в него шайбу маркировкой вниз.
35 Действуя в аналогичной манере, от-

9.41 Нумерация пар кулачков распре­

делительных валов

корректируйте зазоры оставшихся нуж­

дающихся в регулировке клапанов.

36 Несколько раз проверните коленча­

тый вал с целью усадки шайб на толка­

телях, затем выполните контрольную про­

верку зазор

п

в перед установкой крыш­

ки корпуса распределительного вала.

Очистите уплотнительные поверхности

и установите крышку на новую проклад­

ку. Затяните 7 болтов с усилием 10 Нм.
37 Установите на место все снимавши­

еся элементы. Установите защиту кар­

тера и колесо, затем опустите автомо­

биль на землю и затяните колесные бол­

ты с требуемым усилием. Подсоедини­

те аккумуляторную батарею.

Д в и г а т е л и Z17DT(L/H)

Проверка зазоров

38 Для выполнения проверки и регули­

ровки клапанов необходимо снять фор­

сунки (см. Главу 4). Внимание: Топлив­

ная система очень чувствительна к по­

паданию даже мелких частиц загрязне­

ния - строго выполняйте все указания

соответствующего раздела, иначе сис­

тема может выйти из строя и потребу­

ется дорогостоящий ремонт двигателя!
39 Проверните коленчатый вал, чтобы

кулачки соответствующих пар

 (см. сопр.

иллюстрацию) были направлены вверх.
40 Проверьте клапанные зазоры указан­

ных пар с помощью набора лезвийных

щупов - соответствующий щуп (см. Спе­

цификации) должен входить в зазор

очень плотно с легким «закусыванием»,

9.32 Толщина регулировочных шайб

обычно выбивается на одной из их

торцевых поверхностей (шайбы

следует устанавливать маркировкой к

толкателю)

9.42 Замена регулировочных шайб

(двигатели Z17DT(L/H))

в противном случае требуется регули­

ровка зазора. При отклонении величи­

ны зазора от нормативных показателей

необходимо определить действительное

значение зазора - запишите измерен­

ное значение. Регулировку можно про­

изводить сразу или после проведения

проверки зазоров у всех клапанов.

41 Затем проверьте и отрегулируйте

зазоры поочередно у второй и шестой,

третей и пятой, первой и четвертой

 (см.

сопр. иллюстрацию) пар кулачков, про­

ворачивая каждый раз коленчатый вал

двигателя на пол-оборота по ходу вра­

щения (по часовой стрелке) - кулачки

обеих регулируемых пар должны смот­

реть вверх.

Регулировка зазора

42 Зазор в клапане регулируется путем

замены регулировочных шайб.  Д л я из­

влечения старых шайб поверните чашеч­

ный толкатель так, чтобы паз толкателя

показывал наружу, после чего прижмите

чашечные толкатели с помощью специ­

ального приспособления Opel-KM-6090

(см. сопр. иллюстрацию). Внимание:

При использовании данного инструмен­

та обратите внимание на маркировку:

•IB- - для впускных клапанов, «ЕХ- - для

выпускных клапанов!

43 Порядок расчета толщины новой ре­

гулировочной шайбы приведен в пара­

графе 33. Перед установкой шайбы

смажьте ее чистым моторным маслом.
44 По окончании регулировки несколь­

ко раз проверните коленчатый вал с

целью усадки шайб на толкателях и еще

Глава 2  Д в и г а т е л ь

145

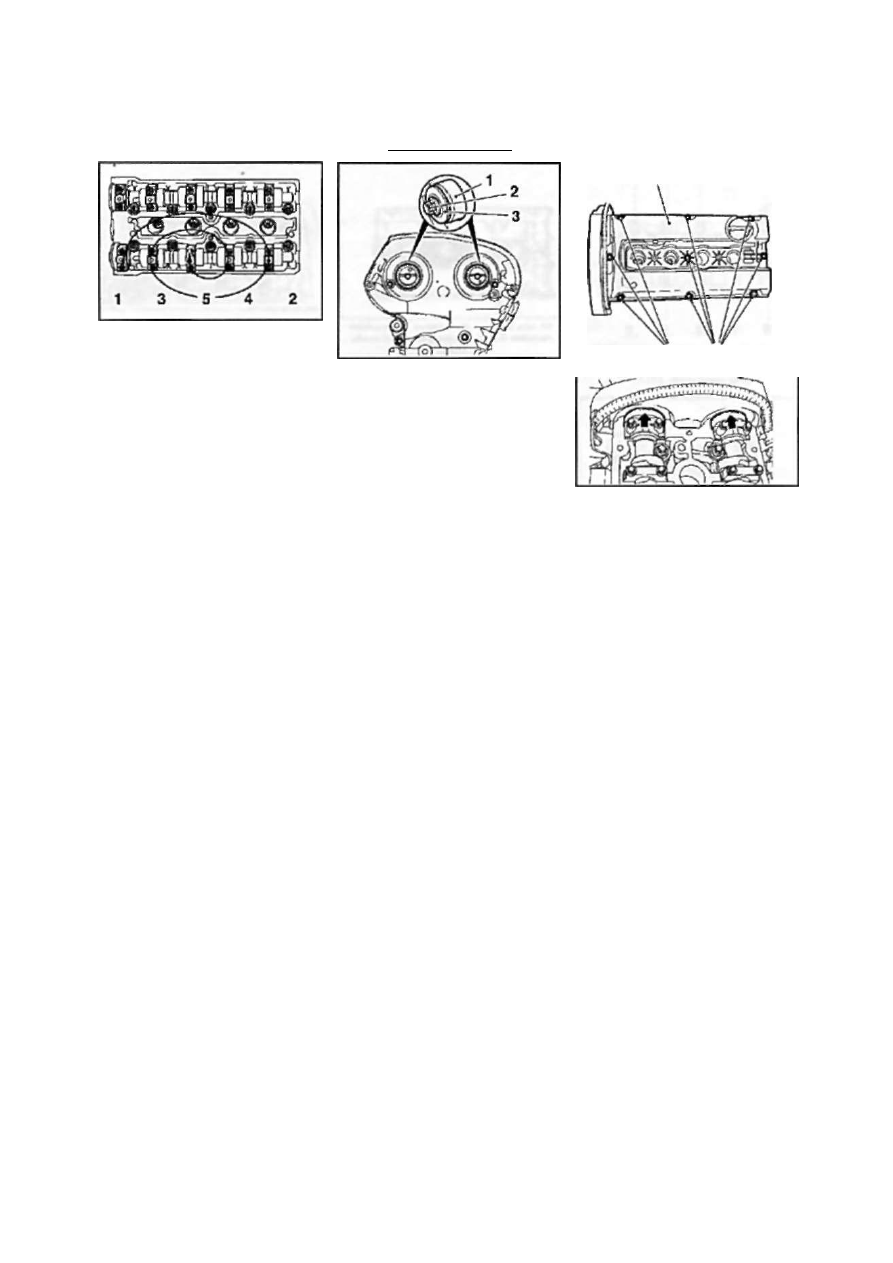

10.4 Последовательность отпускания

крепежных болтов верхних крышек

опорных подшипников распределитель­

ного вала

раз проверьте величину зазоров на всех

клапанах. Установите все снимавшиеся
компоненты на место.

10 Снятие и установка

распределительных валов

и толкателей клапанов,

проверка состояния

компонентов

Бензиновые  д в и г а т е л и

Снятие

1 На моделях с ременным приводом

ГРМ  д л я снятия распределительных ва­

лов предварительно необходимо снять

зубчатый ремень (см. Раздел 8). Перед

ослаблением зубчатого ремня выведи­

те двигатель из положения ВМТ путем

поворачивания коленчатого вала на 60*

против часовой стрелки чтобы ни один

из поршней не находился в ВМТ.
2 Снимите зубчатые колеса распреде­

лительных валов (см. Раздел 5). Заме­

чание: Снятие звездочек двигателя

Z14XEP описано ниже.

3 Снимите крышку головки блока ци­

линдров, для чего предварительно сни­

мите модуль зажигания (см. Главу 1, Раз­

дел 22).

4 В первую очередь снимается выпус­

кной распределительный вал: двигаясь

по спирали от краев внутрь (в последо­

вательности, показанной

 на сопр. иллю­

страции), в несколько приемов, по 1 -

0.5 оборота за подход, равномерно ос­

лабьте болты крепления верхних крышек

вала, затем полностью выкрутите болты.

5 При снятии верхних крышек распре­

делительных валов обратите особое вни­

мание на нумерацию крышек - при сбор­

ке должны быть установлены строго на

свои прежние места. Если по какой-либо

причине метки отсутствуют, их необхо­

димо нанести самостоятельно при по­

мощи маркера. Внимание: Несоблюде­

ние осторожности при ослаблении кре­

пежа крышек опорных подшипников мо­

жет привести к их механическому по­

вреждению, при небрежном обращении

можно вывести из строя опоры распре­

делительного вала. Если сломана хоть

одна крышка, придется менять всю го-

10.13 Установка сальников распреде­

лительных валов (на примере двигате­

ля Z16ХЕР)

1 Приспособление КМ-422

2 Болт крепления зубчатого шкива

распределительного вала

3 Шайба

ловку блока, - при изготовлении крышки

обрабатываются совместно с головкой

и в индивидуальном порядке на рынок

запчастей не поставляются!
6 Приподнимите распределительный

вал и извлеките его из двигателя, осто­

рожно снимите сальник (модели с зуб­

чатым ремнем).
7 Действуя в аналогичной манере, сни­

мите впускной распределительный вал,

- при установке валы должны быть уста­

новлены только на свои места.

8 Приготовьте 16 небольших прозрач­

ных полиэтиленовых пакетов или чистых

пластиковых стаканчиков и промарки­

руйте их в соответствии с нумерацией

клапанов. При помощи приспособлений

извлеките из головки толкатели и раз­

ложите их по соответствующим стакан­

чикам. Замечание: Во избежание вы­

текания масла из гидротолкателей (при

соответствующей комплектации) укла­

дывайте толкатели рабочими торцами

вверх.

Проверка

9 Протрите детали ГРМ чистой вето­

шью и внимательно изучите состояние

подшипниковых шеек и кулачков распре­

делительного вала. В случае выявления

задиров, царапин или следов износа рас­

пределительных валов они должны быть

заменены вместе с гидротолкателями.

При обнаружении износа или повреж­

дения опорных подшипников требуется

заменить головку блока цилиндров в

сборе (см. параграф 5).

10 Поочередно укладывая распредели­

тельные валы в призмы, при помощи

циферблатного измерителя плунжерно­

го типа определите величину их ради­

ального биения (по подшипниковым

шейкам). При выходе результатов изме­

рений за пределы допустимого диапа­

зона распределительный вал подлежит

замене.

1

3 2

10.16 Крепление крышки (1) головки

блока цилиндров (двигатель Z16XEP)

2 Задние крепежные болты
3 Передние крепежные боты

11 Проверьте состояние толкателей и

их посадочных гнезд в головке. В случае

выявления признаков чрезмерного из­

носа рабочих поверхностей, трещин, за­

диров и прочих повреждений, замените

толкатели. Замечание: Толкатели под­

лежат замене также в том случае, если

работа клапанного механизма после­

днее время сопровождалась повышен­

ным шумовым фоном.

Установка

12 Перед установкой смажьте сопряга­

емые поверхности распределительных

валов молибденсодержащей смазкой (с

содержанием MoS,). Установите снача­

ла вал впускных клапанов и затяните

крепежные болты в порядке, обратном

порядку отпускания

 (см. иллюстрацию

10.4), затем установите вал выпускных

клапанов.

13 Запрессуйте новые сальники при

помощи приспособления КМ-422 (см.

сопр. иллюстрацию) или другого под­

ходящего инструмента. Перед установ­

кой смажьте наружные поверхности

сальников силиконовой смазкой (бело­

го цвета). Установите крышки головок

блока цилиндров.

14 Установите зубчатые колеса распре­

делительных валов (см. Раздел 5).

15 Проведите регулировку фаз газорас­

пределения и установите зубчатый ре­

мень (при соответствующей комплекта­

ции) (см. Раздел 8). Установите на мес­

то все снимавшиеся компоненты.

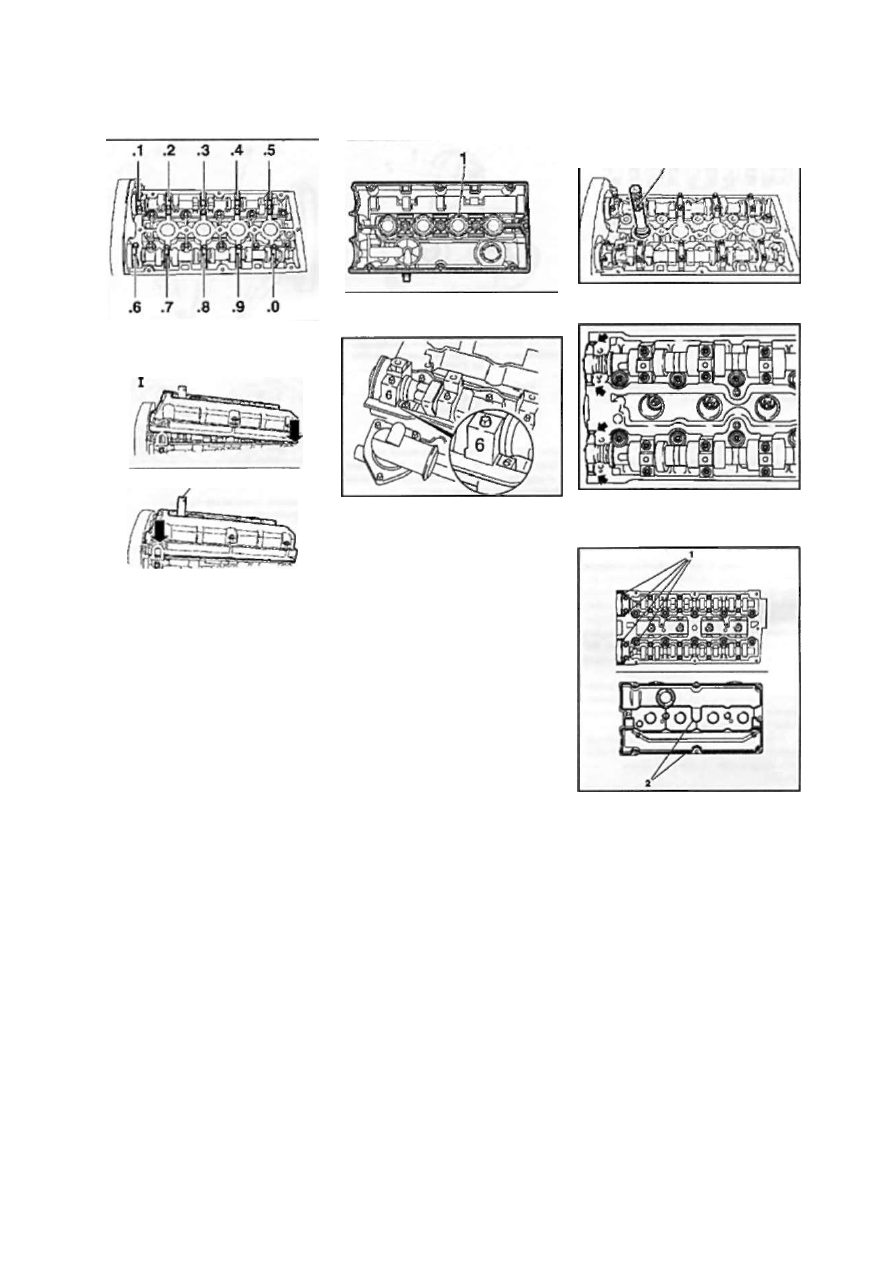

10.17 Нумерация крышек опорных

подшипников распределительных

валов (двигатель Z16XEP)

П 1

10.19 Установка крышки головки блока

цилиндров (двигатель Z16XEP)

/ Приспособление КМ-422

Особенности для двигателя Z16XEP

16 Перед снятием крышки головки ци­

линдров необходимо отсоединить все

подводящие разъемы электропроводки

и шланги системы вентиляции картера.

Затем открутите 3 передних крепежных

болта

 (см. сопр. иллюстрацию), вытя­

ните их вверх и закрепите на крышке при

помощи клейкой ленты. Выверните 6

оставшихся крепежных болтов и сними­

те крышку. Убедитесь, что на крышках

передних опорных подшипников (пока­

заны стрелками) не осталось следов гер­

метика - протрите их чистой ветошью.

17 Нумерация крышек опорных подшип­

ников распределительных валов показа­

на

 на сопр. иллюстрации.

18 Установите новую прокладку

 (см.

сопр. иллюстрацию 10.18а) в крышку

головки блока цилиндров, выверните све­

чу зажигания (см. Главу 1. Раздел 22)

первого цилиндра и вкрутите на ее мес­

то приспособление КМ-6354 (см. сопр.

иллюстрацию 10.18Ь).

19 Аккуратно, чтобы не выпала проклад­

ка, установите крышку головки  ( с м .

сопр. иллюстрацию): сначала заднюю

сторону, а затем осторожно прижмите

переднюю сторону крышки. Внимание:

Если при установке крышки прокладка

будет посажена не ровно, в последствии

двигатель может выйти из строя! Извле­

ки приспособление.

10.18а Замена прокладки (1) крышки

головки блока цилиндров (двигатель

Z16XEP)

10.22 Нумерация крышек опорных

подшипников распределительных

валов (двигатель Z18XE)

20 Удалите липкую ленту и затяните все

крепежные болты крышки. Вверните све­

чу первого цилиндра.

Особенности для двигателя Z18XE

21 Перед снятием крышки головки ци­
линдров необходимо отсоединить все

подводящие разъемы электропроводки
и шланги. Выверните крепежные болты

и снимите крышку.

22 Нумерация крышек опорных подшип­

ников распределительных валов показа­

на

 на сопр. иллюстрации.

23 Перед установкой крышек опорных

подшипников распределительных валов

очистите сопрягаемые поверхности на­

правляющих (передних) подшипников

(см. сопр. иллюстрацию), нанесите

свежий герметик (зеленого цвета) и ус­

тановите крышки.
24 Перед установкой крышки головки

цилиндров очистите все сопрягаемые

поверхности, замените прокладки на

крышке головки цилиндров

 (см. сопр.

иллюстрацию) и нанесите свежий гер­

метик (черного цвета). Установите крыш­

ку на головку цилиндров и затяните кре­

пежные болты с требуемым усилием

Особенности для двигателей

Z20LE(L/R/H)

25 Перед снятием крышки головки ци­

линдров необходимо отсоединить все

подводящие разъемы электропроводки

и шланги. Выверните крепежные болты

и снимите крышку.
26 Нумерация крышек опорных подшип-

2

10.1Gb Установка приспособления КМ-

8354 (2) (двигатель Z16XEP)

10.23 Места нанесения герметика под

установку крышек опорных подшипни­

ков - указаны стрелками

10.24 Замена прокладок крышки

головки блока цилиндров (двигатоль

Z18XE)

1 Места установки прокладок

2 Поверхность для нанесения уплотни-

тельного герметика

ников распределительных валов показа­

на

 на сопр. иллюстрации.

27 Перед установкой крышек опорных

подшипников распределительных валов

очистите сопрягаемые поверхности на­

правляющих (передних) подшипников

(см. иллюстрацию 10.23), нанесите

свежий герметик (зеленого цвета) и ус­

тановите крышки.
28 Зубчатые колеса распределительных

валов отличаются друг от друга  ( с м .

сопр. иллюстрацию), установите их на

свои места регулировочными метками

наружу.

Г л а в а 2  Д в и г а т е л ь

147

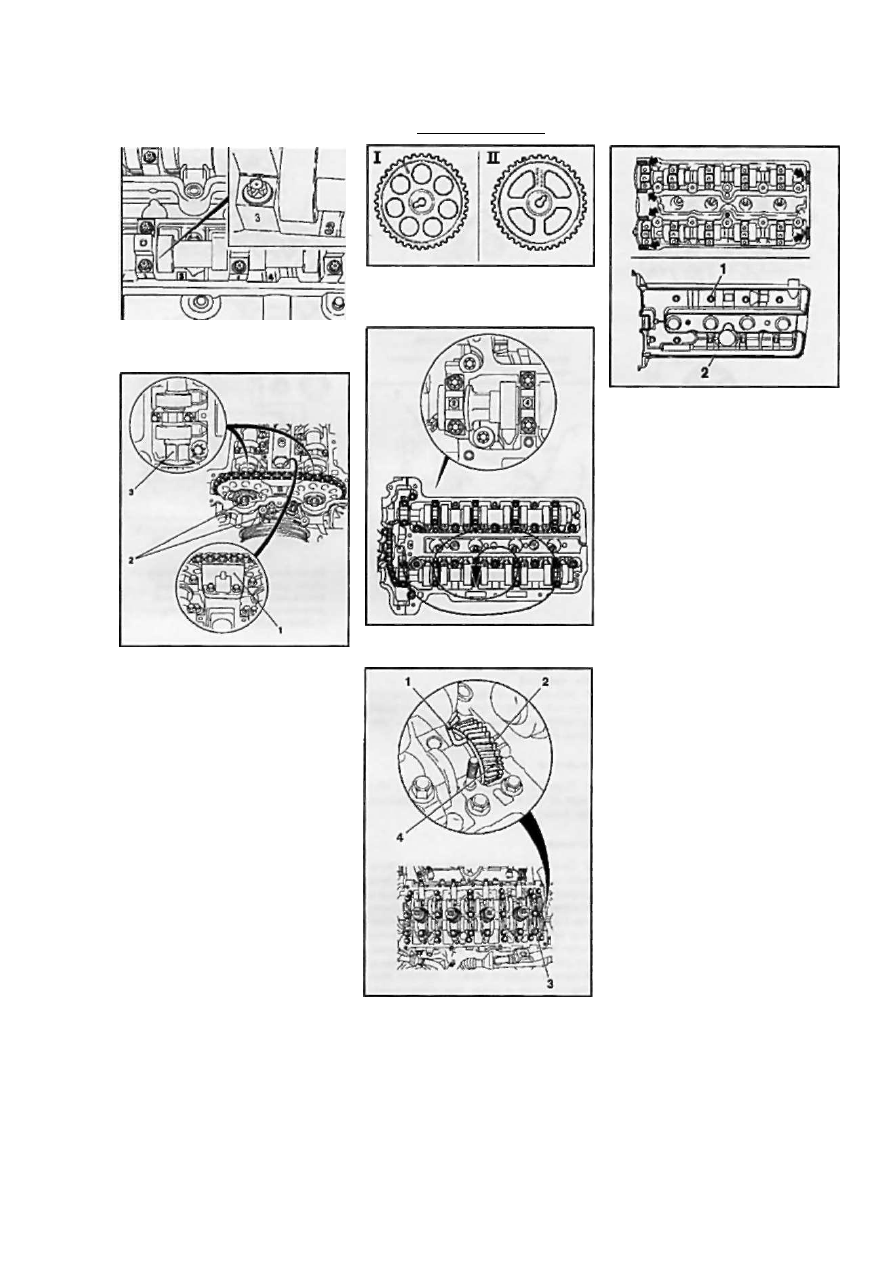

10.26 Нумерация крышек опорных

подшипников распределительных

валов (двигатели Z20LE(L/R/H))

10.31 Снятие звездочек распредели­

тельных валов (двигатель Z14XEP)

/ Направляющая цепи

2 Крепежные болты звездочек распре­

делительных валов

3 Шестигранная часть распределитель­

ного вала

29 Нанесите герметик (черного цвета)
на места стыков, замените прокладки на
крышке головки блока цилиндров

 (см.

сопр. иллюстрацию). Установите
крышку и затяните крепежные болты с
требуемым усилием.

Особенности для двигателя Z14XEP

30 Установите поршень первого цилин­

дра в положение ВМТ и ослабьте цепь

привода ГРМ, оттянув натяжитель цепи
и зафиксировав его при помощи при­
способления (см. Раздел 6). Замеча­
ние: Если крышка привода ГРМ не сни­

малась, для установки приспособления

КМ-955-1 необходимо предварительно

вывернуть крышку натяжителя цепи.

31 Выкрутив 2 крепежных болта, сними­
те направляющую

 (см. сопр. иллюст­

рацию) цепи привода ГРМ. Удерживая

распределительные валы от проворачи­
вания рожковым ключом за шестигран­
ную часть вала, выверните крепежные
болты и снимите звездочки распреде­

лительных валов.

10.28 Зубчатые колеса распредели­

тельных валов двигателей Z20LE

(L/R/H): I - впускных клапанов,

II - выпускных клапанов

10.32 Порядок выворачивания крепеж­

ных болтов верхних крышек подшипни­

ков распределительных валов

10.38 Установка приспособления КМ-

6092-10 (1)

2 Компенсационная шестерня

3 Крышка опорных подшипников

4 Шестерня распределительного вала

10.29 Уплотнения крышки головки

блока цилиндров (стрелками показаны

места нанесения герметика) (двигатели

Z20LE(L/R/H))

/ Уплотнительные прокладки

2 Прокладка крышки головки блока

цилиндров

32 Обратите внимание - все верхние
крышки подшипников распределитель­

ных валов имеют свой номер

 (см. сопр.

иллюстрацию): 1, 3, 5, 7, 9 - вал вы­
пускных клапанов и 2, 4, 6, 8, 10 -
вал впускных клапанов. Открутите кре­
пежные болты крышек опорных подшип­

ников выпускного распределительного

вала, снимите крышки и снимите вал.
Затем снимите впускной распредели­
тельный вал.
33 Перед установкой смажьте сопряга­
емые поверхности распределительных
валов и гидротолкателей молибденовой
смазкой (с содержанием MoS

2

). Устано­

вите сначала вал впускных клапанов и

затяните крепежные болты в порядке, об­

ратном порядку отпускания, затем уста­
новите вал выпускных клапанов. Внима­

ние: При установке валов поршень пер­
вого цилиндра должен находиться в ВМТ.
34 Установите звездочки распредели­
тельных валов и закрепите их новыми
болтами, произведите регулировку фаз
газораспределения и установите на ме­
ста все снимавшиеся компоненты (см.
Раздел 6).

Д и з е л ь н ы е  д в и г а т е л и

Двигатели Z17DT(L/H)

Снятие

35 Отсоедините аккумуляторную бата­
рею (см. Главу 5) и снимите форсунки
впрыска топлива (см. Главу 4).
36 Снимите зубчатый ремень (см. Раз­

дел 8).

37 Проверните двигатель на 60" против
часовой стрелки и снимите зубчатое
колесо распределительного вала (см.
Раздел 5). Замечание: Колесо установ­

лено на распределительном валу впуск­

ных клапанов, от него посредством ше­
стеренчатой передачи осуществляется
