148

Глава 2  Д в и г а т е л ь

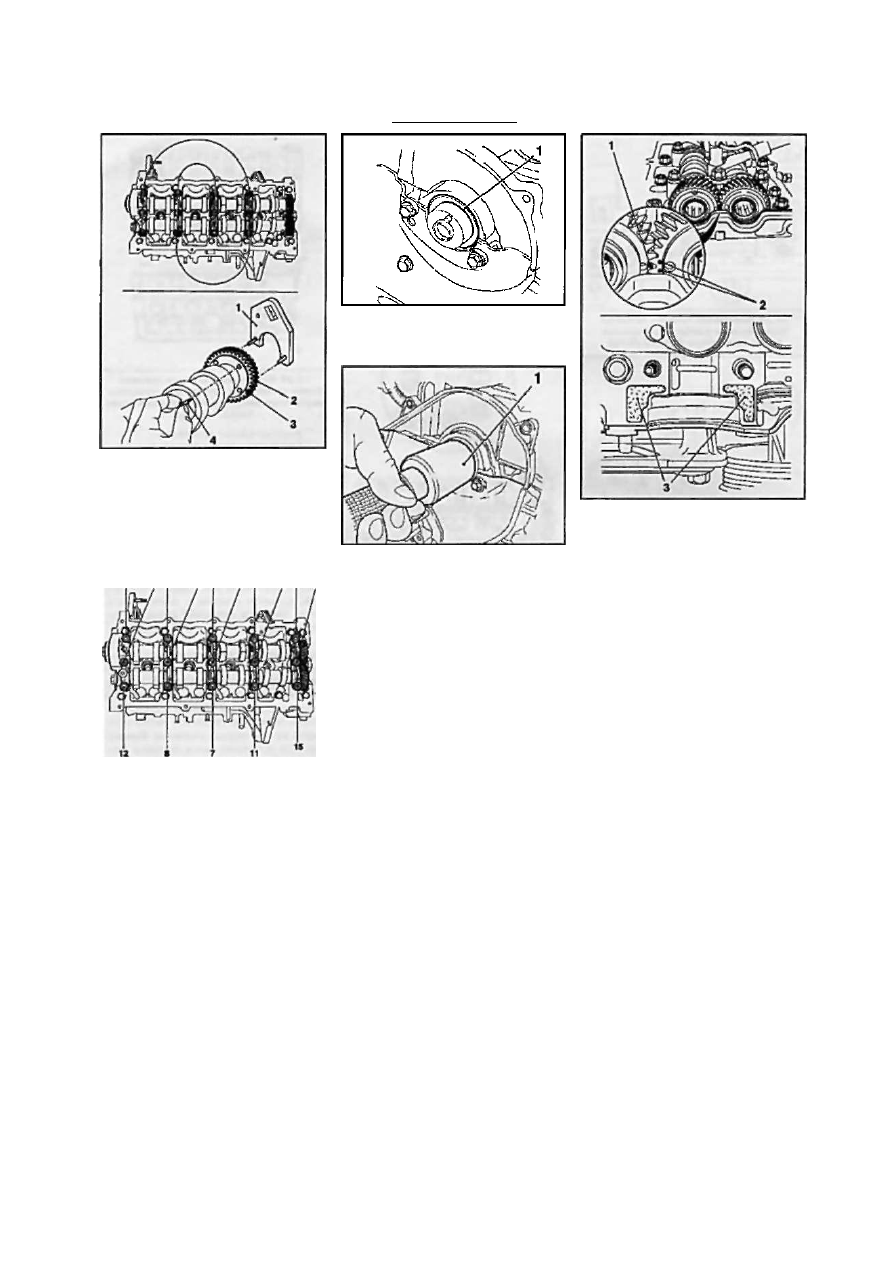

10.39 Снятие распределительных валоа

двигателей Z17DT(L/H)

1 Приспособление КМ-6092

2 Компенсационная шестерня

3 Шестерня распределительного вала

выпускных клапанов

4 Приспособление КМ-6092-10

13 в в 10 14

4 2

1

3 5

10.44 Порядок затягивания крышек

опорных подшипников распределитель­

ных валов (двигатели Z17DT(L/H))

привод распределительного вала выпус­

кных клапанов.

38 Заблокируйте от проворачивания рас­

пределительный вал выпускных клапанов

вместе с компенсационной шестерней

(см. сопр. иллюстрацию), для чего сни­

мите ближайшую к шестерням валов

крышку опорных подшипников и устано­

вите приспособление КМ-6092-10.
39 Двигаясь по спирали от краев внугрь

(в последовательности, показанной

 на

сопр. иллюстрации), в несколько при­

емов, по 1 - 0.5 оборота за подход, рав­

номерно ослабьте болты крепления вер­

хних крышек подшипников валов, затем

полностью выкрутите болты. Перед сня­

тием крышек промаркируйте их, чтобы в

последствии установить на то же место.

Аккуратно снимите валы - при снятии

вала выпускных клапанов помимо при-

10.40 Сальник (1) распределительного

вала впускных клапанов

2 Крепежные болты заднего кожуха

привода ГРМ

10.45 Установка сальника при помощи

приспособления КМ-656 (1)

способления КМ-6092-10 установите

приспособление КМ-6092 для надежной

фиксации компенсационной шестерни

на шестерне распределительного вала
(см. там же).

40 Осторожно, чтобы не повредить по­
садочные поверхности удалите сальник

распределительного вала впускных кла­
панов

 (см. сопр. иллюстрацию).

Проверка

41 Порядок проверки компонентов ГРМ

такой же как и для бензиновых моделей

(см. выше).

Установка

42 Смажьте сопрягаемые поверхности

валов чистым моторным маслом. Перед

установкой валов введите их шестерни в

зацепление и установите валы на двига­

тель так, чтобы метка шестерни выпуск­

ного вала находилась между метками

впускного

 (см. сопр. иллюстрацию),

при этом метки должны быть примерно

на уровне верхней кромки корпуса рас­

пределительных валов. Нанесите герме­

тик (зеленого цвета) для уплотнения сты­

ка первой крышки опорных подшипников.

43 Установите на места четыре пере­

дние крышки и затяните вручную болты

и гайки их крепления. Замечание:

Стрелки на крышках подшипников дол­

жны быть направлены в сторону приво­

да ГРМ. Извлеките приспособление КМ-

6092-10 и установите пятую крышку

опорных подшипников.

10.42 Выставление шестерен распре­

делительных валов (двигатели

Z17DT(L/H»

1 Метка шестерни выпускного вала

2 Метки шестерни впускного вала

3 Места нанесения герметика под

установку первой крышки опорных

подшипников

44 Затяните с требуемым усилием 10

крепежных гаек и 5 гаек в несколько

приемов, делая по одному- пол-оборота

за подход в порядке нумерации, пред­

ставленной

 на сопр. иллюстрации.

45 Смажьте наружную поверхность но­

вого сальника распределительного вала

и установите его при помощи приспо­

собления КМ-656 (см. солр. иллюст­

рацию).

46 Установите зубчатое колесо распре­

делительных валов (см. Раздел 5), про­

изведите регулировку фаз газораспре­

деления (см. Раздел 6), установите зуб­

чатый ремень (см. Раздел 8) и проверь­

те и отрегулируйте тепловые зазора кла­

панов (см. Раздел 9). Установка осталь­

ных снимавшихся компонентов произво­

дится в порядке, обратном порядку сня­

тия (см. соответствующие разделы и

главы).

Снятие/установка корпуса ГРМ (на

примере двигателя с приводом

компрессора К/В)

47 Особенность конструкции ГРМ дан­

ного двигателя состоит в том, что опор­

ные подшипники выполнены на отдель­

ном корпусе ГРМ. В случае необходи­

мости их можно заменить не меняя го­

ловку блока цилиндров.

48 На моделях с системой К/В перед

выполнением работ необходимо удалить

хладагент из системы при помощи спе-

Г л а в а 2  Д в и г а т е л ь

149

10.49 Снятие корпуса дросселя (1)

2 Разъем электропроводки

3 Всасывающий воздушный трубопро­

вод

4 Кронштейн крепления дросселя

10.50с Правая такелажная проушина

циального сервисного оборудования (об­

ратитесь на  С Т О кампании Opel) и пред­

варительно слить охлаждающую жид­

кость (см. Главу 3).

49 При снятии навесных компонентов

дополнительно к операциям по снятию

форсунок (см. Главу 4) необходимо снять

корпус дросселя, отсоединив от него все

подводящие линии

 (см. сопр. иллюс­

трацию).
50 Перед снятие м форсунок необходи­

мо отсоединить от компрессора К/В тру­

бопроводы системы охлаждения, разьем

электропроводки, открутить 3 крепежных

болта и снять компрессор, а затем крон­

штейн крепления компрессора, радиатор

EGR и правую такелажную проушину

(см. сопр. иллюстрации).
51 После снятия зубчатых колес (см.

Раздел 5) отсоедините заднюю крышку

привода  Г Р М

 (см. иллюстрацию

10.40). открутив 2 крепежных болта.

10.50а Кронштейн (1) крепления

компрессора К/В

W IS 14

 13

 |

11

 10 17 12

 8

10.52 Порядок ослабления креплений

корпуса ГРМ

52 Выверните 17 элементов крепления
корпуса ГРМ в порядке с 1 по 17

 (см.

сопр. иллюстрацию) в несколько при­
емов, отпуская каждый элемент на 1 -
0.5 оборота за подход, и снимите кор­
пус с двигателя.
53 Установка, в том числе затягивание
крепления корпуса ГРМ, производится в
порядке, обратном порядку снятия - не
забудьте заменить прокладку под кор­
пус ГРМ.

11 Снятие и установка

головки блока цилиндров

Внимание: Операции по снятию голов­

ки блока цилиндров следует выполнять

только на холодном (температуры окру­

жающей среды) двигателе!

Замечание: В настоящем разделе при­

ведено подробное описание процедуры

снятия головки двигателя лишь для дви­

гателей более ранних выпусков и наи­

более широко представленных на моде­

лях, поставляемых на российский рынок.

Но достаточно опытные автомеханики

смогут самостоятельно выполнить сня­

тие головки блока и на других моделях

используя материалы этого и некоторых

других разделов данной Гпавы!

Д в и г а т е л ь  Z 1 6 Х Е Р

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи.

10.50Ь Болт крепления радиатора EGR

11.6 Жгут электропроводки лямбда-

зонда (1)

2 Хомут крепления жгута электропро­

водки

3 Кабельный разъем

11.7 Крепление секции системы

выпуска отработавших газов (2) к

корпусу каталитического преобразова­

теля

1 Крепежные болты

2 Снимите воздухоочиститель (см. Гла­

ву 4).

3 Снимите модуль зажигания (см. Гла­
ву 1, Раздел 22).

4 Снимите мультиреберный ремень

(см. Раздел 7).
5 Поднимите автомобиль на подъем­
нике, слейте охлаждающую жидкость (см.
Главу 3) и снимите правый пыльник дви­
гателя (см. Раздел 5).

6 Отсоедините кабельные каналы лям­

бда-зонда

 (см. сопр. иллюстрацию).

7 Отсоедините секцию системы выпус­

ка отработавших газов от каталитичес-

150

Глава 2  Д в и г а т е л ь

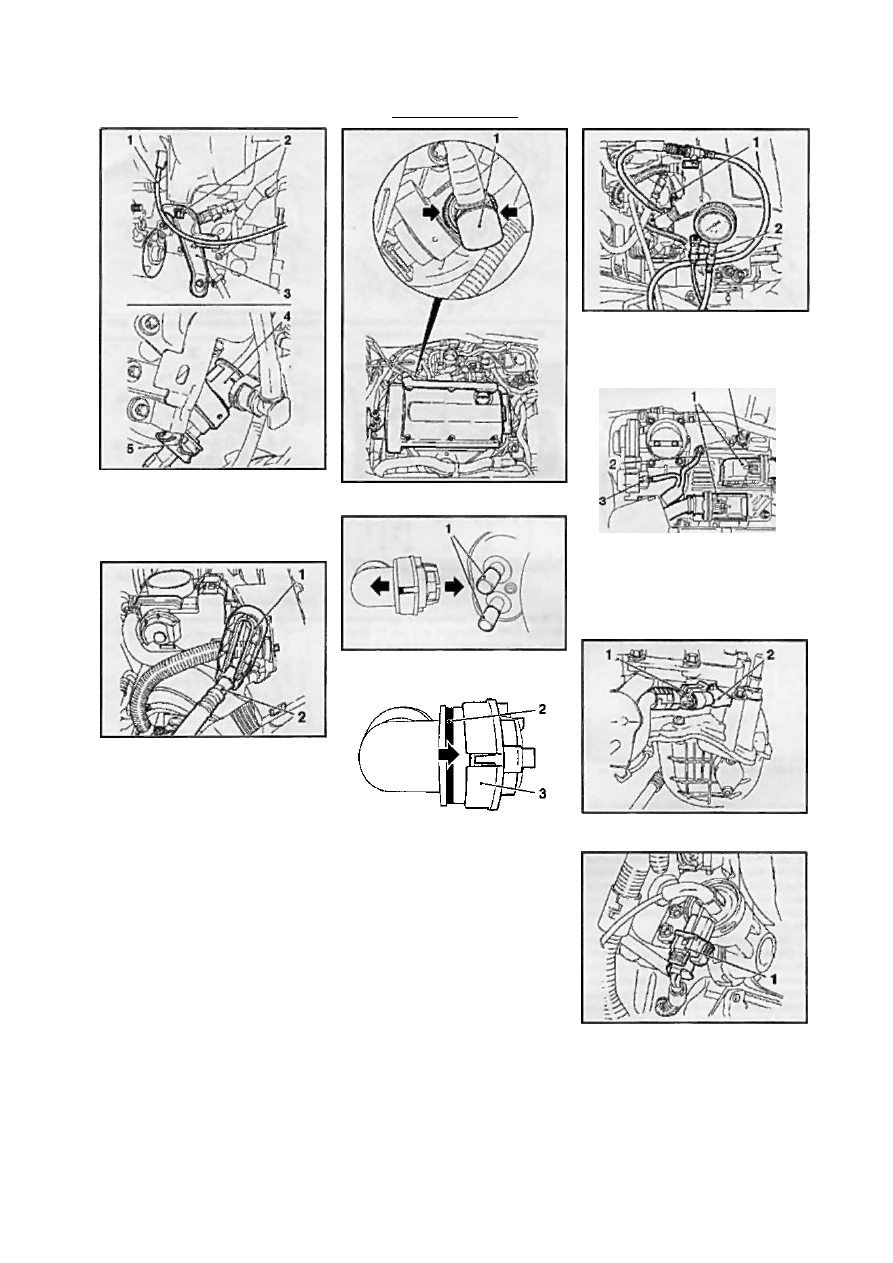

11.8 Клапан вентиляции топливного

бака (4)

1 Вакуумный шланг

2 Крепежный болт

3 Опора впускного трубопровода

5 Кабельный разъем

11.11 Отсоединение бензопровод (2)

от топливораспределительной магист­

рали

I Приспособление КМ-796-А

кого преобразователя

 (см. сопр. иллю­

страцию).

8 Снимите опору впускного трубопро­
вода от блока двигателя

 (см. сопр. ил­

люстрацию) и снимите вакуумный

шланг. Отсоедините электропроводку от
клапана вентиляция топливного бака.
9 Снимите шланг с клапана вентиля­
ции топливного бака, для чего сожмите

стопорное кольцо за рифленые поверх­

ности

 (см. сопр. иллюстрацию).

10 Сбросьте давление в топливной си­

стеме через сервисный штуцер при по­
мощи специального прибора  K M - J -
34730-91

 (см. сопр. иллюстрацию).

II Отсоедините бензопровод от топли­

вораспределительной магистрали при
помощи приспособления КМ-796-А

 (см.

сопр. иллюстрацию).

12 Отсоедините трубопроводы системы

охлаждения от корпуса дросселя и от

11.9 Отсоединение шланга (1) от

клапана вентиляции топливного бака

11.12а Соединительные разъемы

патрубков

11.12Ь Фиксация стопорного кольца (3)

на соединительных разъемах

2 Пластмассовое контрольное кольцо

(зеленое)

отопителя салона -  д л я отсоединения
быстроразъемных муфт сместите назад

до упора стопорные кольца

 (см. сопр.

иллюстрации).

13 Отсоедините электропроводку сис­

темы управления двигателем и шину
заземления (см. сопр. иллюстрацию).

14 Рассоедините кабельный разъем

датчика давления во впускном трубопро­

воде

 (см. сопр. иллюстрацию).

15 Рассоедините разьем электропро­

водки датчика распределительных валов.

16 Рассоедините разъем электропро­

водки вакуумного узла системы PDA
(см. сопр. иллюстрацию).

11.10 Установка прибора

KM-J-34730-91 (2)

1 Сервисный штуцер

4

11.13 Кабельные разъемы системы

управления двигателем (1)

2 Кабель заземления на •массу

3 Разъем электропроводки управления

дросселем

4 Вакуумная линия усилителя тормозов

11.14 Кабельный разъем (1) датчика (2)

давления во впускном трубопроводе

11.16 Кабельный разъем (1) вакуумно­

го узла

Глава 2 Двигатель

151

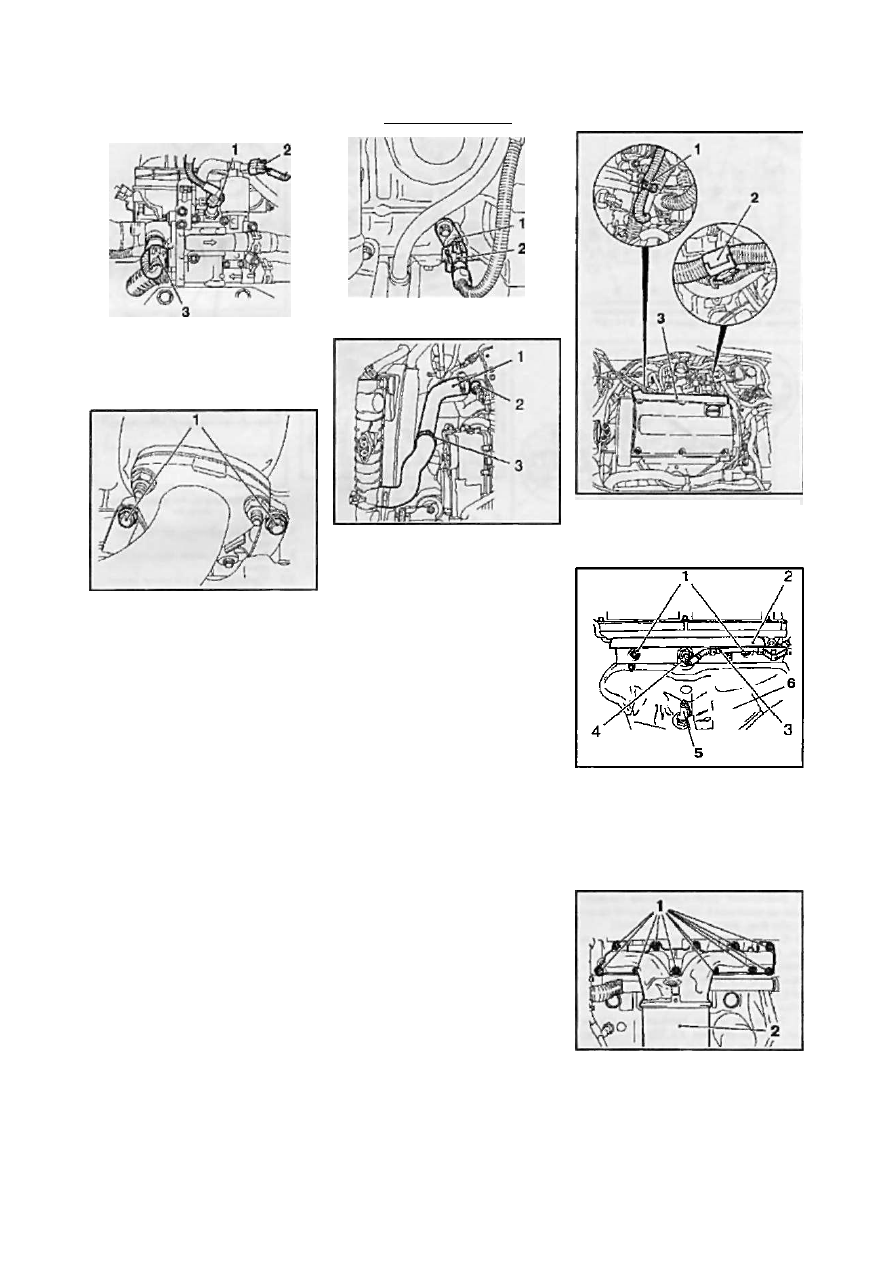

11.17 Кабельные разъемы:

1 Датчика термостата

2 Датчика температуры охлаждающей

жидкости

3 Клапана EGR

11.23 Монтажная скоба каталитическо­

го преобразователя

1 Крепежные болты скобы

17 Рассоедините разъемы электропро­

водки датчиков термостата, температу­
ры охлаждающей жидкости и клапана
EGR

 (см. сопр. иллюстрацию).

18 Рассоедините разъем электропро­

водки датчика коленчатого вала  ( с м .

сопр.

 иллюстрации).

19 Отсоедините вакуумную линию уси­

лителя тормозов и разъем электропро­

водки управления дросселем

 (см. ил­

люстрацию 11.13).

20 Отсоедините линии электропровод­
ки от двигателя

 (см. сопр.

 иллюстра­

цию).

21 Отсоедините шланг системы венти­

ляции кратера от головки блока цилин­
дров.

22 Снимите верхнюю крышку привода
ГРМ (см. Раздел 6).
23 Поднимите автомобиль на подъем­
нике и отсоедините монтажную скобу
каталитического преобразователя (см.

сопр. иллюстрацию). Снимите шкив

коленчатого вала (см. Раздел 5) и затем
снимите зубчатый ремень (см. Раздел 8).
24 Отсоедините нижний трубопровод
системы охлаждения от корпуса термо­
стата (см. сопр. иллюстрацию).
25 Снимите верхнюю крышку выпускно­
го коллектора

 (см. сопр.

 иллюстра­

цию),  д л я чего отсоедините проводку

11.18 Кабельный разъем (2) датчика (1)

коленчатого вала

11.24 Нижний трубопровод (1) системы

охлаждения

Корпус термостата

Фиксатор трубопровода

датчика давления масла в головке дви­

гателя и выверните 2 крепежных болта.
Снимите датчик давления масла и дока-

талитический лямбда-зонд. Снимите та­

келажную проушину двигателя, а затем,
открутив 3 крепежных болта, снимите
защиту выпускного коллектора.
26 Выверните 11 крепежных болтов и
снимите выпускной коллектор  ( с м .

сопр. иллюстрацию). Затем выверни­
те 5 болтов крепления трубопровода
системы охлаждения к блоку двигателя

и снимите трубопровод.

27 Снимите крышку головки цилиндров
(см. Раздел 10).
28 Отпустите болты крепления головки
в порядке, обратном показанному

 на

иллюстрации 11.29 в два приема - при

первом подходе отпустите болты на 90*.

а при втором - на 180* затем полнос­
тью выверните болты и снимите голов­

ку блока.

29 Установка производится в порядке,
обратном порядку снятия, при этом за­

мените все уплотнительные прокладки

снимавшихся компонентов. Затяните

резьбовые соединения с требуемым

усилием (см. Спецификации). При уста­

новке головки блока используйте новые

крепежные болты. Затягивание болтов
крепления головки блока цилиндров
производится в последовательности ука­
занной

 на сопр. иллюстрации в 5 при­

емов: при первом подходе затяните бол­
ты с использованием динамометричес­
кого ключа, а при последующих при по­

мощи специального угломерного устрой-

11.20 Линии электропроводки двигате­

л я

1,2 Держатели жгутов электропроводки

3 Кабельный канал

11.25 Верхняя крышка (2) выпускного

коллектора

1 Болты крепления верхней крышки

коллектора

3 Проводка датчика давления масла

4 Разъем датчика давления масла

5 Докаталитический лямбда-зонд

6 Защита выпускного коллектора

11.28 Выпускной коллектор (2)

/ Болты крепления коллектора

3 Трубопровод системы охлаждения
