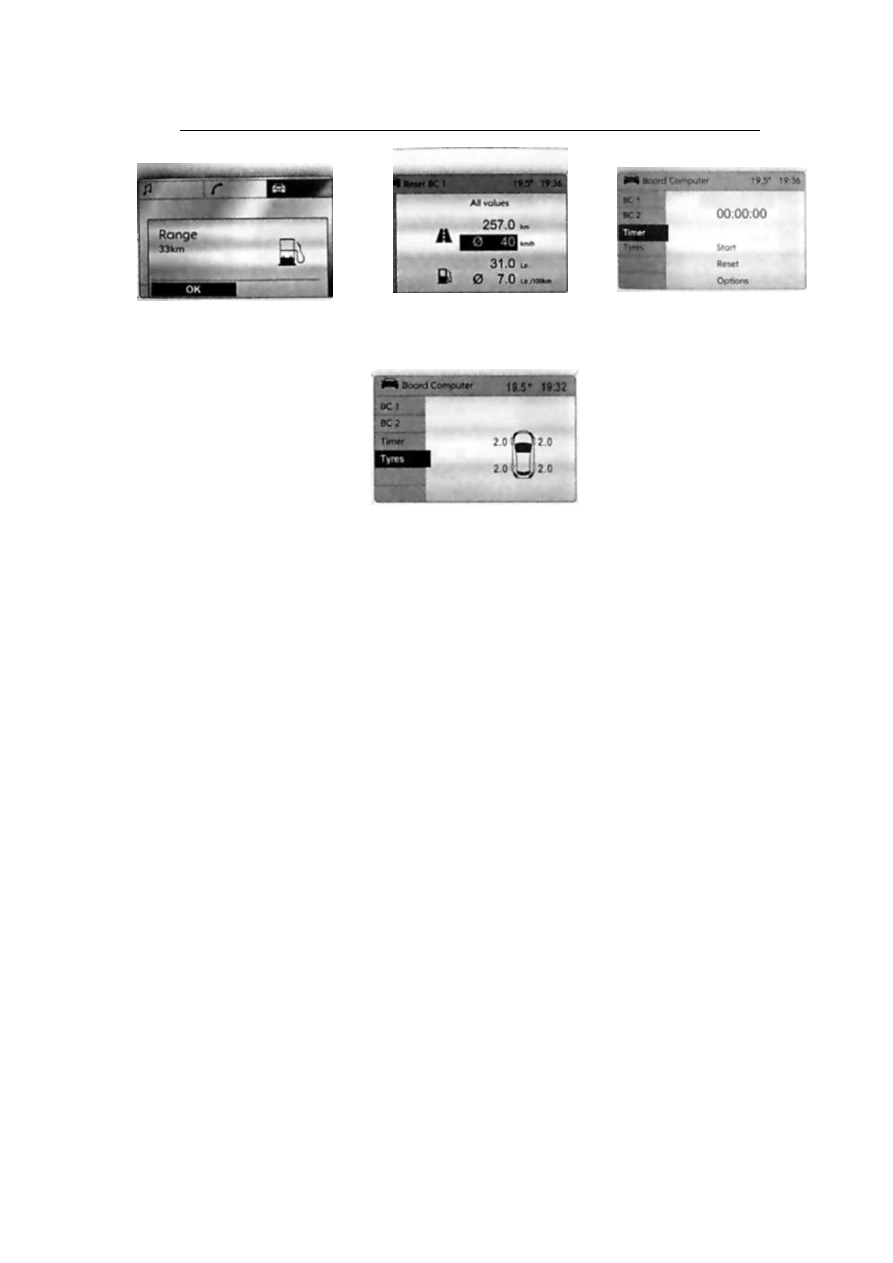

17.66 Предупреждающее сообщение

об оставшемся запасе  х о д а

Запас хода

Запас хода рассчитывается на основе

текущего остатка топлива в баке и мо­

ментального расхода топлива - на дисп­

лей выводится усредненное значение.

Спустя некоторое время после заправ­

ки автомобиля показания запаса хода

автоматически обновляются. Когда топ­

лива в баке останется менее чем на 50

км пробега, на дисплее появляется пре­

дупреждающее сообщение -Range- (см.

иллюстрацию 17.66) - подтвердите по­

лучение сообщение, как описано выше.

Текущий расход топлива

Единицы измерения меняются в зави­

симости от скорости - при скорости дви­

жения ниже 13 км/ч расчет производит­

ся в л/ч, при скорости выше 13 км/ч - в

л/100 км.

Пробег

Показывает пройденный километраж с

момента последнего обнуления показа­

телей. Запуск отсчета в любой момент

времени по желанию оператора может

быть произведен заново (см. ниже).

Средняя скорость

Расчет средней скорости производится

с момента последнего обнуления пока­

заний, например, перед началом каждой

поездки. Замечание: Остановки в пути

при выключенном зажигании не учиты­

ваются.

Абсолютный расход топлива

На экран дисплея выводится количество

израсходованного топлива с момента

последнего обнуления показаний (см.

ниже).
Средний расход топлива
Расчет среднего расхода топлива про­

изводится с момента последнего обну­

ления показаний (см. ниже).

Секундомер

Для управления секундомером необхо­

димо в меню Board Computer выбрать

пункт Timer- на дисплей будет выведе­

на соответствующая индикация  ( с м .

иллюстрацию 17.68). Чтобы запустить

секундомер, необходимо выбрать пункт

меню Start, чтобы обнулить - выбрать

пункт меню Reset.

При соответствующем исполнении в

меню секундомера может быть пункт

Options. При помощи установок доступ­

ных в этом пункте меню можно задавать

параметры учета времени:

17.67 Обнуление показателей бортово­

го компьютера

17.69 Индикация режима контроля

давления воздуха в шинах (при

соответствующей комплектации)

Driving Time excl. Stops Измеряет­

ся время, которое автомобиль находит­

ся в движении, время остановок не учи­

тывается.
Driving Time incl. Stops Измеряет­

ся время, которое автомобиль находит­

ся в движении, дополнительно учитыва­

ется время остановок с ключом в замке

зажигания.
Travel Time Измеряется время между

моментами пуска и останова таймера

вручную с помощью пунктов меню, со­

ответственно Start и Reset.

Индикация текущих значений давле­

ния воздуха а шинах (при соответ­

ствующей комплектации)

При выборе в меню Board Computer пун­

кта Tyres - будет показано текущее зна­

чение давления воздуха в каждой шине

(см. иллюстрацию 17.69).

Более подробная информация приведе­

на в Разделе 27.

Сброс данных бортового

компьютера (переустановка)

Следующие данные бортового компью­

тера могут быть обнулены (измерения

или расчеты начнутся заново):
• средний расход топлив;

• абсолютный расход топлива;
• средняя скорость;

• пробег.

Для обнуления показаний нужного пара­

метра необходимо войти в подменю

выбранного режима бортового компью­

тера (ВС1 или ВС2) и выбрать требую­

щий обнуления показатель

 (см. иллю­

страцию 17.67).
Чтобы сбросить все данные выбранного

17.6в Меню секундомера

режима, выберете пункт меню All values.
После сброса на дисплее бортового ком­
пьютера вместо выбранных показаний
будет отображаться строка —. Через
некоторое время появится заново опре­

деленное значение.

Замечание: При прерывании электро­

питания или при недостаточном напря­
жении аккумуляторной батареи значения,
записанные в память бортового компь­
ютера, стираются.

Система контроля (Check Control)

Система контроля осуществляет мони­

торинг основных рабочих параметров,

определяющих безопасность эксплуата­

ции транспортного средства. В зависи­

мости от комплектации осуществляется

проверка уровней жидкостей, давления

воздуха в шинах, состояние элемента

питания устройства ДУ, исправность ус­

тройства противоугонной сигнализации,

а также исправность важнейших ламп

наружного освещения, включая провод­

ку и предохранители. Замечание: При

эксплуатации с прицепом контролирует­

ся также наружное освещение прицепа.

При обнаружении неисправности какой-

либо из систем в поле дисплея появля­

ется соответствующее предупреждаю­

щее сообщение. При наличии несколь­

ких предупреждающих сообщений они

отображаются поочередно. Замечание:

Некоторые предупреждающие сообще­

ния отображаются с использованием

сокращений.

При выводе сообщения на экран необ­

ходимо подтвердить его получение, как

описано выше.

Ниже приведены наиболее важные пре­

дупреждающие сообщения:

Remote Control/Battery check На­

пряжение элемента питания устройства

ДУ или электронного ключа (система

Open&Start) слишком низкое - замени­

те элемент питания (см. Раздел 8).

Brakellght/switch check Неисправ­

ность - при торможении не горят тор­

мозные огни. Немедленно устраните

неисправность - обратитесь на СТО кам­

пании Opel.

Safeguard/check Неисправность -

отказ в системе противоугонной сигна­

лизации, для устранения неисправности

обратитесь на СТО компании Opel.

В случае неисправности наружного ос-

О р г а н ы  у п р а в л е н и я и  п р и е м ы  э к с п л у а т а ц и и

65

вещения соответствующий источник не­
исправности указывается текстом, на­
пример: Brakelight/check right
На моделях, оборудованных системой
контроля давления воздуха в шинах, при
слишком низком давлении появится со­
общение с указанием шины, которую
нужно  п р о в е р и т ь , например:  Т у г е
pressure/check rear rightturn (value in
bar) - при первой же возможности про­

верьте давление в шинах с помощью

откалиброванного манометра, желатель­

но на ближайшей СТО. При значитель­
ном падении давления воздуха отобра­

зится соответствующее сообщение с
указанием шины, например: Attention!

Rear left tyre pressure loss (value in

bar) - следует немедленно остановить­
ся и проверить шины.

Washer Fluid Level/check  У р о в е н ь

омывающей жидкости для очистки сте­

кол в резервуаре слишком низок - до­

лить жидкость (см. Главу 1), Замечание:
При слишком низком уровне жидкости
омыватели заднего стекла и фар (при
соответствующей комплектации) авто­
матически отключаются.
Coolant/Level check Слишком низкий
уровень жидкости в системе охлажде­
ния двигателя - немедленно проверить
уровень охлаждающей жидкости (см.

Главу 1).

Часть D: Устройства обеспечения комфорта

18 Системы вентиляции,

отопления и

кондиционирования

воздуха (HVAC)

О б щ а я  и н ф о р м а ц и я

Системы вентиляции, обогрева и конди­

ционирования воздуха (при соответству­
ющей комплектации) составляют еди­
ный функциональный узел, который пред­
назначен  д л я поддержания комфортно­
го температурного режима внутри сало­
на автомобиля независимо от темпера­

туры наружного воздуха и погодных ус­
ловий. В зависимости от комплектации

регулировка заданной температуры мо­

жет Осуществляться как в ручном, так и

в автоматическом (климат-контроль)
режиме.
Воздух поступает в салон через решет­
ку воздухозаборника, расположенную

снаружи под ветровым стеклом автомо­
биля. В случае необходимости предус­

мотрена возможность отключения забо­

ра наружного воздуха.

Выпуск воздуха осуществляется через

специальные отверстия в задней стен­

ке багажного отделения - для поддер­

жания комфортных условий микроклима­
та в салоне не загораживайте их пред­
метами багажа.

Нагрев воздушного потока в системе
вентиляции и обогрева производится за

счет пропускания воздуха через тепло­
обменник отопителя, который подключен
к системе охлаждения двигателя парал­
лельно основному радиатору. Замеча­
ние: Дизельные модели могут быть обо­

рудованы дополнительной системой
электрообогрева Ouickneal для более

быстрого нагрева воздуха в салоне (пока

не прогрелся двигатель). В системе кон­
диционирования воздуха (К/В) охлажде­

ние и осушение воздуха происходит по­
средством заправленного в эту систему
специального хладагента, который цир­

кулирует по отдельному замкнутому кон­
туру при активации компрессора (см.
Главу 3)
В зависимости от комплектации систе­
ма оборудована угольным или обычным
воздушным фильтром впускного тракта,

который обеспечивает защиту салона от
проникновения в него грязи, пыли и
пыльцы растений. Для наибольшей эф­

фективности системы и максимального

комфорта в интерьере салона замена

фильтра должна проводиться регулярно
при очередном плановом обслуживании
автомобиля (см. Главу 1 Раздел 19).
Замечание: Фильтр необходимо заме­
нить, не дожидаясь очередного обслу­

живания, если интенсивность потока по­

даваемого в салон воздуха заметно

уменьшится или окна во время функци­
онирования отопителя или кондиционе­

ра начинают слегка запотевать.

Э л е м е н т ы  р а с п р е д е л е н и я
в о з д у ш н о г о потока

Подача воздуха в салон автомобиля осу­
ществляет по сети воздуховодов систе­
мы вентиляции, оканчивающихся сопла­
ми, оборудованными неподвижными,

либо поворотными дефлекторами

 (см.

иллюстрации 15.1, 18.1, 18.2). Не­

подвижные дефлекторы подачи воздуха
на обдув ветрового стекла, располагают­

ся в верхней части панели приборов под

ветровым стеклом, а сопла воздуховодов
нижнего уровня - внизу панели, в нож­
ных колодцах.
В салон автомобиля воздух подается по

трем основным направлениям:
• На лицевой уровень водителя, пере­

днего пассажира и на обдув боко­

вых стекол (центральные, боковые и
верхние дефлекторы панели прибо­
ров);

• На обдув ветрового стекла (пере­

дние дефлекторы панели приборов);

• В ножные колодцы (нижние возду­

ховоды).

Конструкция жалюзийных дефлекторов
выходных сопел воздуховодов лицевого

уровня позволяет управлять интенсивно­
стью и направлением выходящих пото­

ков (поворотным элементом являются

решетки дефлекторов). Поворачивани­
ем вертикального регулятора можно из­
менять интенсивность потока воздуха,
вплоть до полного прекращения его по­

дачи (положение  « О » ) . Изменение на­

правления воздушного потока произво­

дится перенаправлением решеток пово­

ротных дефлекторов (центральных и бо­
ковых) в нужную сторону при помощи го­
ризонтального регулятора.

П а н е л ь  у п р а в л е н и я HVAC

Сборка управления HVAC помещается в
нижней части консольной секции пане­

ли приборов

 (см. иллюстрацию 15.1).

В зависимости от комплектации на ав­
томобиль устанавливается система с
ручной настройкой рабочих режимов,

либо система с функцией автоматичес­

кого регулирования температуры возду­
ха в салоне (климат-контроль).
В состав блока управления HVAC, ото­
пления и кондиционирования воздуха
входят три поворотных рукоятки и не­
сколько кнопочных выключателей (в за­
висимости от комплектации)

 (см. иллю­

страции 18.3а и 18.3Ь).

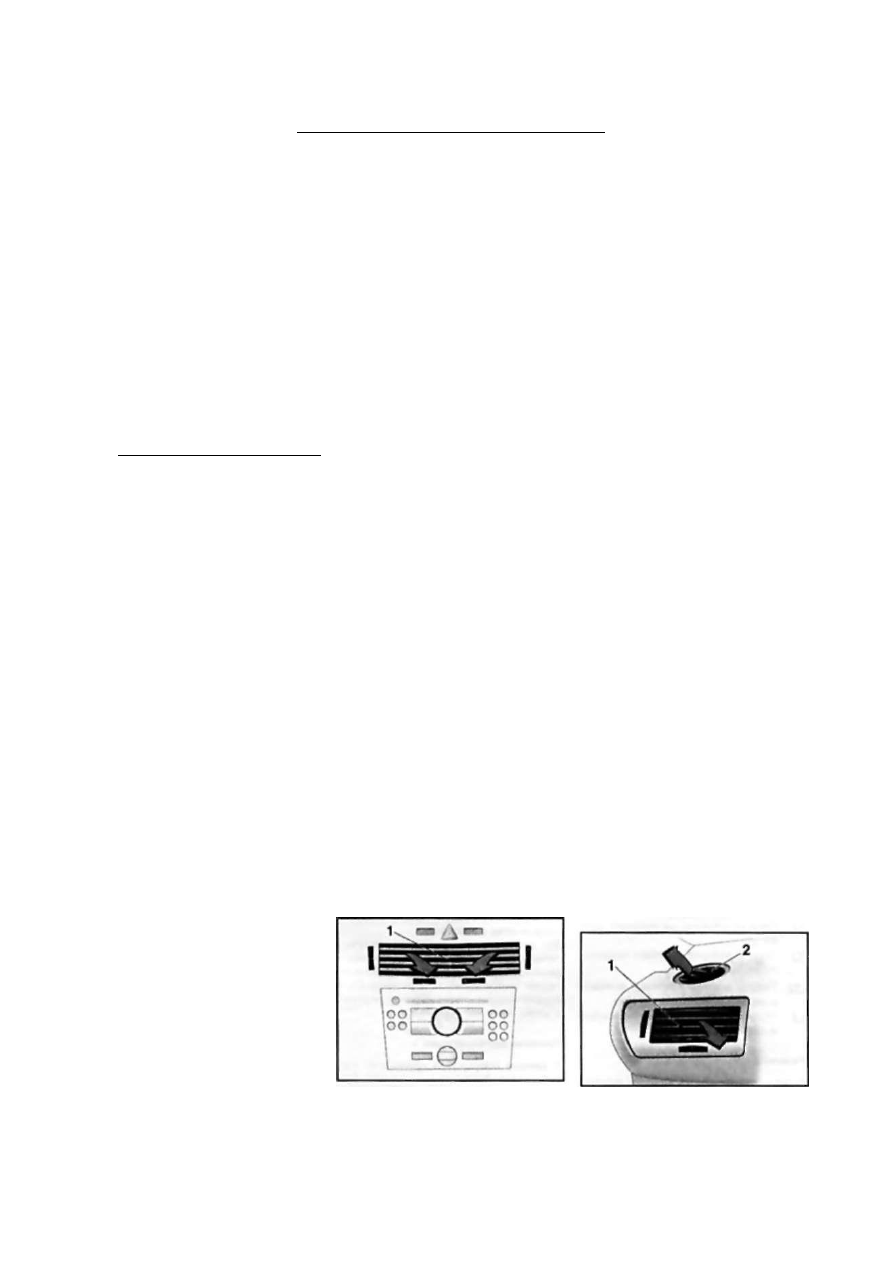

18.1 Поворотные дефлекторы (1) сопел

центральных воздуховодов верхнего

уровня

18.2 Поворотные дефлекторы сопел

боковых (1) и верхних (2) воздуховодов

верхнего уровня

66

Ч а с т ь D:  У с т р о й с т в а  о б е с п е ч е н и я  к о м ф о р т а

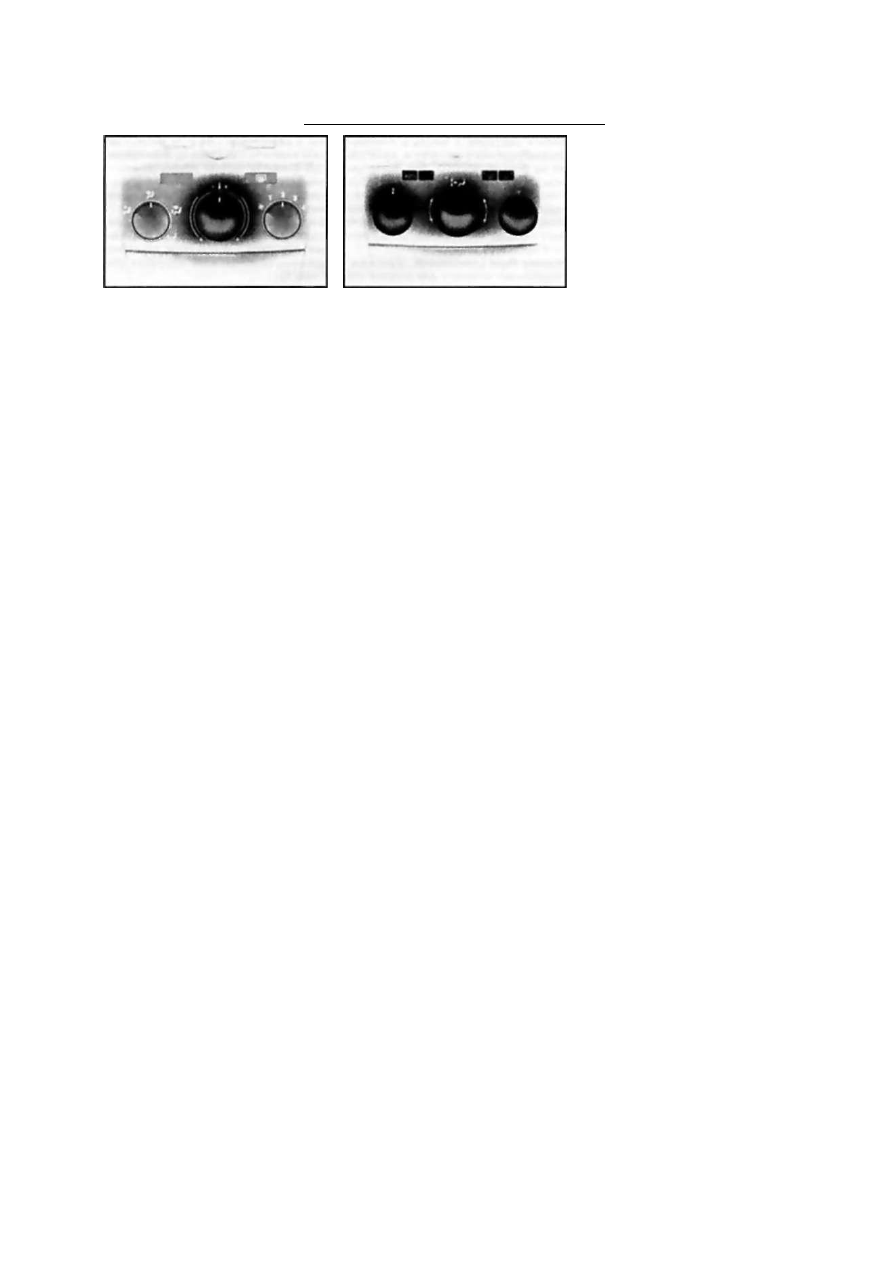

18.3а Панель управления HVAC с

ручной настройкой

Система HVAC с ручной настройкой

Активация/деактивация системы и

регулировка интенсивности

воздушного потока

Поворотный переключатель скоростно­

го режима вентилятора расположен в

правой части панели управления HVAC

(см. иллюстрацию 18.3а). Для акти­

вации системы следует вывести пере­

ключатель из положения 0. Возврат ре­

гулятора в нулевое положение позволя­

ет отключить систему.

Переводом переключателя в соответ­

ствующее положение осуществляется

выбор скоростного режима функциони­

рования вентилятора, от минимального

(положение 1) до максимального (поло­

жение 4).

Выбор температурного режима

Выбор температурного режима осуществ­

ляется расположенным в центре панели

поворотным регулятором (см. иллюстра­

цию 18.3а). При поворачивании рукоят­

ки из среднего положения влево/вправо

соответственно будет увеличена подача

холодного или нагретого воздуха.

Выбор направления раздачи

воздушного потока

Выбор направления раздачи воздушно­
го потока осуществляется поворотным
переключателем, расположенным слева
на панели управления системы

 (см.

иллюстрацию 18.3а), и предусматри­
вает следующие варианты:

Подача воздуха на лицевой уровень
и в ножные колодцы.
Подача воздуха на лицевой уро­
вень.
Подача воздуха на обдув ветрово­
го стекла.

СИ Подача воздуха в ножные колодцы

и на обдув ветрового стекла.

U Подача воздуха в ножные колодцы

и в салон автомобиля.

Режим циркуляции воздуха

Активация режима циркуляции воздуха

производится при помощи кнопки вык­
лючателя «g^o> на панели управления, -

18.зь Панель управления HVAC с

автоматической регулировкой

должен загореться встроенный в кнопку

контрольный светодиод. В данном ре­

жиме производится отключение подачи

свежего воздуха, что позволяет предот­

вратить проникновение в салон отрабо­

тавших газов, неприятных запахов, пыли,

а также пыльцы растений, вызывающей

аллергические реакции. Замечание:

Длительное использование режима цир­

куляции, приводит к запотеванию стекол

и повышению спертости воздуха, поэто­

му рекомендуется активировать данный

режим только в случае действительной

необходимости и на относительно не­

продолжительное время. Как только не­

обходимость изоляции салона отпадает,

подача свежего воздуха должна быть во­

зобновлена.

Повторное нажатие на кнопку выключа­

теля позволяет восстановить подачу воз­

духа. Замечание: При переводе пово­

ротного переключателя выбора направ­

ления раздачи воздушного потока (см.

выше) в положение подачи воздуха на

обдув ветрового стекла режим циркуля­

ции воздуха автоматически отключает­

ся.

Режим кондиционирования воздуха

Кондиционер функционирует совместно
с системой обогрева и вентиляции са­

лона. Кроме того, К/В используется для

предварительного осушения воздуха.
На моделях соответствующей комплек­

тации К/В активируется нажатием кноп­

ки О, - должен загореться встроенный

в кнопку светодиод. Деактивация про­

исходит при повторном нажатии на кноп­

ку. Замечание: При низких температу­

рах наружного воздуха кондиционер ав­

томатически отключается.

Для ускоренного охлаждения воздуха в

салоне можно временно активировать

режим циркуляции (см. выше). Если от­

падает необходимость в охлаждении и

осушке воздуха, отключайте кондиционер

в целях экономии топлива,

Приемы эксплуатации

В данном подразделе приведены спо­

собы настройки основных режимов фун­

кционирования системы HVAC с ручным

управлением.

Вентиляция

• Выберите левым поворотным пере­

ключателем одно из трех положений

желаемого направления распределения

воздуха: •+} или  * J ,
• Установите центральным поворот­

ным регулятором необходимый темпе­

ратурный режим - обдув салона будет

происходить за счет потока встречного

воздуха проходящего через теплообмен­

ник или в обход него (в зависимости от

положения регулятора):
• При необходимости активируйте

правым поворотным переключателем

вентилятор системы в желаемом режи­

ме интенсивности воздушного потока (с

1 по 4).

Обогрев

Замечание: Мощность обогрева зави­

сит от температуры охлаждающей жид­

кости и поэтому достигает максималь­

ного значения только при прогретом

двигателе.

Для быстрого прогрева салона:
• Выберите нужное направление рас­

пределения воздушного потока;

• Поверните центральный регулятор

вправо до упора;

• Установите правый поворотный пе­

реключатель в положение 3.

Замечание: На моделях с системой

Quickheat для быстрого прогрева сало­

на установлен дополнительный электри­

ческий обогреватель.

Комфортный режим («голова в холо­

д е , а ноги в тепле»):

• Установите левый поворотный пе­

реключатель в положение jfj или  J J ;

• Переведите центральный регулятор

в среднюю положение.

В комфортном режиме на лицевой уро­

вень водителя и переднего пассажира

подается прохладный воздух, а в ножные

колодцы - нагретый.

Для обогрева нижнего пространства

салона необходимо выбрать левым пе­

реключателем положение и повернуть

центральный регулятор в правый сектор

шкалы, затем активируйте вентилятор с

требуемой интенсивностью подачи воз­

духа. Этот режим используется для рав­

номерного обогрева всего салона.

Удаление конденсата со стекол

Для быстрого удаления конденсата, инея

или наледи с ветрового/передних бо­
ковых стекол установите правый пере­
ключатель в положение 5I, поверните
центральный регулятор вправо до упо­

ра и установите переключатель интен­
сивности воздушного потока в положе­

ние 3 или 4 - при необходимости от­
кройте сопла боковых дефлекторов и
направьте их на боковые стекла.

Для одновременного обогрева салона
установить переключатель распределе­

ния воздушного потока в положение |JJ|,

О р г а н ы  у п р а в л е н и я и  п р и е м ы  э к с п л у а т а ц и и

67

Кондиционирование воздуха (при

соответствующей комплектации)

К о м ф о р т н ы й  р е ж и м

• Включите кондиционер;

• Отключите режим циркуляции возду­

ха;

• Установите переключатель направле­

ния раздачи воздуха в положение i^J
или

 -+J;

• Установите центральным поворот­

ным регулятором необходимый тем­
пературный режим;

• Активируйте вентилятор с требуемой

интенсивностью подачи воздуха;

• Отрегулируйте интенсивность и на­

правление потока воздуха при помо­
щи поворотных дефлекторов.

Если центральный регулятор установлен

в среднее положение, то в зависимости

от положения левого переключателя рас­

пределения воздуха:
- более теплый воздух будет поступать
в нижнее пространство салона, а более

холодный - вверх:

- теплый воздух будет поступать через

боковые дефлекторы, а более холодный
- через центральные.

М а к с и м а л ь н о е  о х л а ж д е н и е

• Включите кондиционер;
• Включите режим циркуляции возду­

ха;

• Установите переключатель направле­

ния раздачи воздуха в положение

• Поверните центральный поворотный

регулятор в крайнее левое положе­

ние (до упора);

• Установите правый поворотный пе­

реключатель в положение 4.

• Полностью откройте все сопла деф­

лекторов.

У д а л е н и е  в л а г и  с о  с т е к о л

З а м е ч а н и е : Данный режим может быть
использован при запотевании стекол,
например, в сырую погоду или от влаж­
ной одежды.
• Включите кондиционер:
• Установите переключатель направ­

ления раздачи воздуха в положение

S I

• Поверните центральный регулятор в

правый сектор шкалы;

• Установите правый поворотный пе­

реключатель в положение 4.

• При необходимости откройте и на­

правьте боковые дефлекторы на бо­

ковые стекла;

• Активируйте обогрев заднего стек­

ла (см. Раздел 17).

У д а л е н и е  и н е я  с о  с т е к о л

Для быстрого удаления инея или нале­
ди с ветрового/передних боковых сте­

кол выключите кондиционер, установите
правый переключатель в положение ,
поверните центральный регулятор впра­

во до упора и установите переключатель

интенсивности воздушного потока в по­
ложение 4 - при необходимости открой­
те сопла боковых дефлекторов и на­
правьте их на боковые стекла. Активи­

руйте обогрев заднего стекла (см. Раз­

дел 17).

Система HVAC с функцией

автоматической регулировки

температурного режима (климат-
контроль)

Общая информация

Конструкция панели управления HVAC с

функцией автоматической регулировки
температурного режима показана

 на

иллюстрации 18.ЗЬ. Левый поворот­
ный регулятор предназначен для выбо­
ра среднего значения температуры под­

держиваемой в салоне автомобиля, цен­

тральным поворотным регулятором осу­
ществляется управление системой через
меню информационного дисплея, а пра­
вый поворотный регулятор позволяет
задавать интенсивность воздушного по­
тока в ручном режиме управления сис­
темой.
Режим AUTO является базовым. Этот
режим может использоваться круглый
год, вне зависимости от сезонных изме­
нений температуры, - система самосто­

ятельно регулирует интенсивность и на­
правление подачи воздуха, а также тем­
пературу воздушного потока исходя из
заданных пользователем температурных
установок, температуры воздуха внутри
салона и наружных атмосферных усло­

вий. Система обеспечивает автомати­

ческую компенсацию изменений темпе­
ратуры внутри салона при внешнем воз­

действии, например, солнечных лучей.

З а м е ч а н и е : Функции климат-контроля

в полном объеме доступны только при
работающем двигателе.

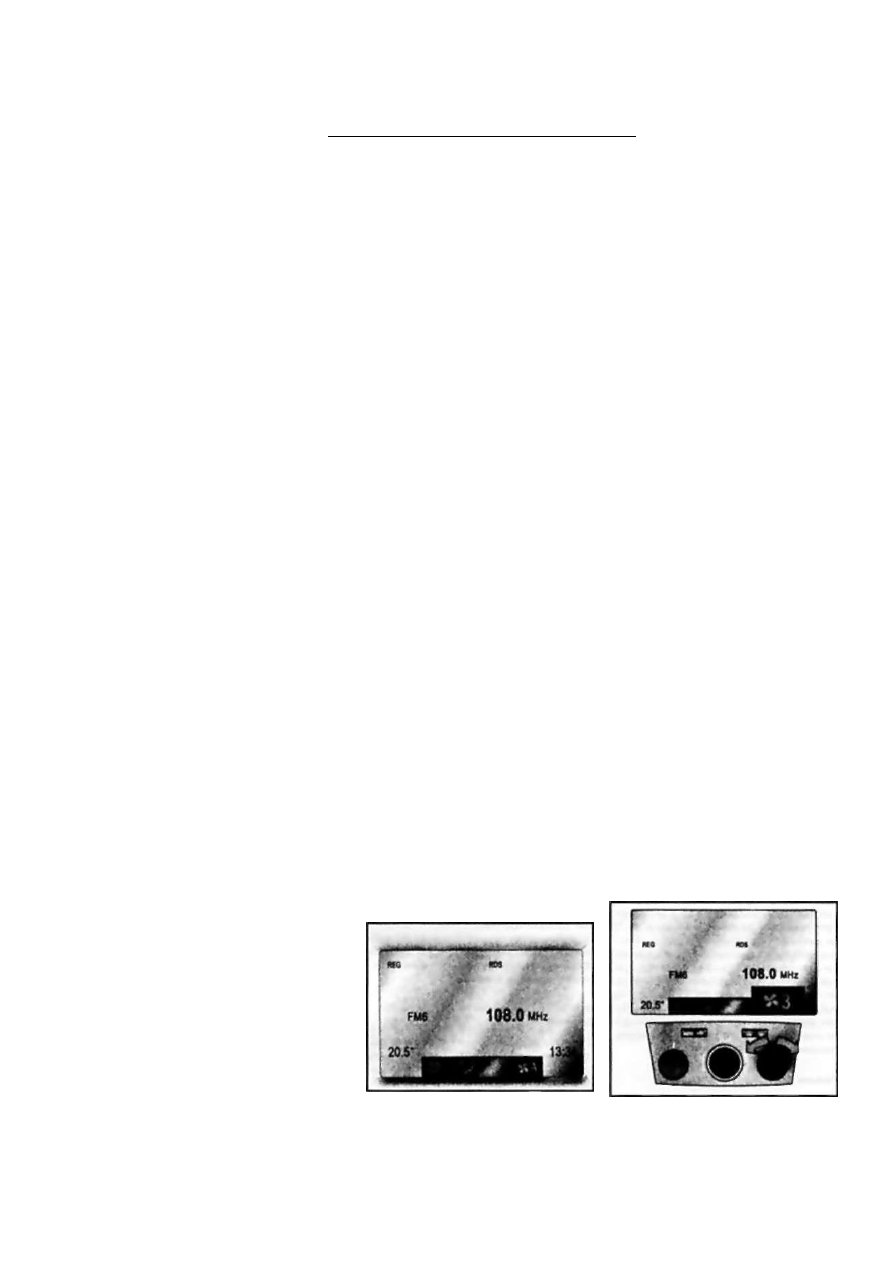

Индикация текущего режима функцио­
нирования системы выводится в нижней

части информационного дисплея в цен­

тральном поле (между показаниями на­
ружной температуры и хронометра)

 (см.

иллюстрацию 18.4).  З а м е ч а н и е : В
зависимости от модели дисплея изоб­

ражение может быть различным.

При запирании автомобиля с пульта ДУ
параметры настройки климат-контроля
сохраняются в памяти устройства ДУ
(см. Раздел 8).
Выбор параметров функционирования

системы возможен в ручном режиме

посредством управления через меню
информационного дисплея (см. ниже).

Режим автоматического

функционирования системы

(климат-контроль)

Для активации системы в автоматичес­

ком режиме необходимо нажать распо­

ложенную в левой части панели управ­
ления кнопку «AUTO», полностью открыть
сопла поворотных дефлекторов (см.
выше), через соответствующее меню

информационного дисплея активировать

кондиционер (см. ниже) и установить

левым поворотным регулятором значе­

ние средней температуры, которая дол­
жна поддерживаться в салоне (см.
ниже).
Если в охлаждении и осушке воздуха нет
необходимости кондиционер можно не
включать - на дисплее высветиться над­
пись "Есо». Данный режим автоматичес­
кого функционирования HVAC позволя­

ет уменьшить расход топлива, но уровень

комфорта в салоне может понизиться.

З а м е ч а н и е : Не рекомендуется исполь­
зовать данный режим при запотевании
стекол автомобиля. Кроме того, при по­

вышении температуры наружного возду­

ха могут возникнуть сбои функциониро­

вания системы.

Деактивация системы производится по­

вторным нажатием на кнопку AUTO.

Активация/деактивация системы и

регулировка интенсивности

воздушного потока вручную

Для активации системы следует, пово­

рачивая правый поворотный регулятор
(см. иллюстрацию 18.5). выбрать ско­
ростной режима вентилятора (положе­
ния от 1 до 4). При поворачивании регу­

лятора индикация выбранного режима

интенсивности воздушного потока выс­
вечивается в соответствующем поле

дисплея.

При выборе положения регулятора О си­

стема будет деактивирована.
Для возврата в автоматический режим

необходимо нажать кнопку «AUTO» - вы­
бор интенсивности воздушного потока
будет производиться автоматически.

18.4 Индикация текущего режима

функционирования системы HVAC

18.5 Выбор режима интенсивности

воздушного потока вручную
