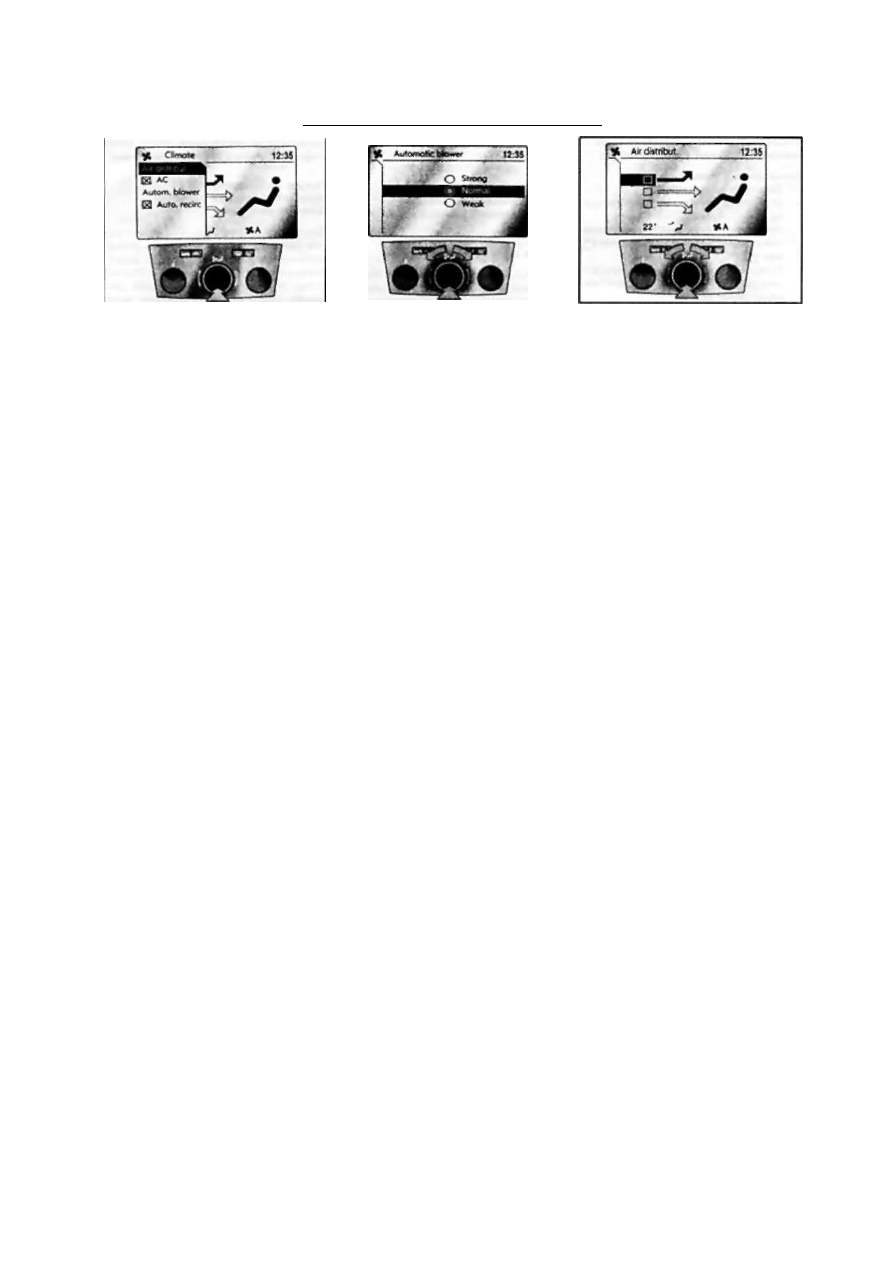

68 Часть D: У с т р о й с т в а о б е с п е ч е н и я к о м ф о р т а 18.6 Вызов меню настойки системы HVAC на информационном д и с п л е е 18.7 Меню выбора уровня интенсивнос ти воздушного потока 18.8 Меню выбора направлений воздушного потока Выбор направления раздачи воздушного потока вручную Направление раздачи воздушного пото ка может быть задано пользователем поворачиванием центрального регулято ра (см. иллюстрацию 18.3Ь) - в поле дисплея поочередно высвечиваются пик тограммы, соответствующие выбранно му режиму. Значения пиктограмм при ведены в описании HVAC с ручной на стройкой (см. выше). Для возврата в автоматический режим необходимо нажать кнопку -AUTO". Управление температурным режимом Левым поворотным регулятором (см. иллюстрацию 18.3Ь) выбора темпера турного режима задается средний пока затель температуры, которая должна под держиваться в салоне. При поворачива нии регулятора в соответствующем поле дисплея высвечивается заданное значе ние температуры. Значение температу ры может задаваться в пределах от 16 'С и 28 'С. В обычных условиях рекоменду ется устанавливать регулятор на 22 'С. В автоматическом режиме при измене нии значения средней температуры в указанных пределах температура в са лоне будет изменяться постепенно. За м е ч а н и е : На моделях с системой Quickheat для более быстрого прогрева салона установлен дополнительный электрический обогреватель. Для быстрого изменения температуры необходимо перевести поворотный ре гулятор за пределы указанных значений. При установке температуры ниже 16 'С на дисплее высветиться надпись "Lo» - система будет функционировать в режи ме максимального охлаждением без ре гулирования температуры. При установ ке температуры выше 28 'С на дисплее высветиться надпись -Н1» - система бу дет функционировать в режиме обогре ва максимальной мощности без регули рования температуры. Режим циркуляции воздуха Режим циркуляции позволяет предотв тавших газов, неприятных запахов, пыли, а также пыльцы растений, вызывающей аллергические реакции. Внимание: Как только необходимость изоляции салона отпадает, подача свежего воздуха долж на быть возобновлена! Активация режима циркуляции воздуха производится при помощи кнопки вык лючателя <£ Зо> на панели управления, - должен загореться встроенный в кнопку контрольный светодиод. Замечание: Длительное использование режима цир куляции, приводит к запотеванию стекол и повышению спертости воздуха, поэто му рекомендуется активировать данный режим только в случае действительной необходимости и на относительно не продолжительное время. Повторное нажатие на кнопку выключа теля позволяет восстановить подачу воз духа. При соответствующей комплектации система автоматического контроля цир куляции воздуха регистрирует при по мощи специального датчика наличие вредных примесей в поступающем че рез воздухозаборник воздухе и автома тически переключается на режим цир куляции. Когда концентрация вредных примесей в наружном воздухе умень шится до допустимых пределов, систе ма автоматически отключит режим цир куляции. Замечание: При низкой наруж ной температуре и выключенном конди ционере возможность автоматического включения функции режима циркуляции воздуха блокируется - это позволяет избежать запотевания стекол. При не обходимости включите режим циркуля ции воздуха вручную. Активация/деактивация функции автома тического режима циркуляции воздуха производиться через меню информаци онного дисплея (см. ниже). Настройка системы через меню дисплея В случае необходимости установка па раметров системы HVAC может быть произведена вручную, через меню ин формационного дисплея. Для вызова меню настройки системы необходимо нажать на центральный по воротный регулятор (см. иллюстрацию 18.6) - на дисплее будет выведено со ответствующее меню. Отдельные пунк ты меню выбираются поворачиванием центрального регулятора, подтверждение выбора производится его нажатием. При подтверждении выбора некоторых пун ктов появляется меню данного пункта - выбор параметров в нем осуществляет ся аналогично. ральным регулятора выбрать пункты Return или Main и подтвердить выбор. Выполненные вручную настройки после выключения зажигания остаются запи санными в памяти системы. Ниже описаны функции, которые можно настраивать через меню дисплея. Выбор уровня интенсивности воздушного потока автоматического режима В меню ручной настройки необходимо выбрать пункт Automatic blower (см. ил люстрацию 18.7) и установить желае мый уровень интенсивности воздушно го потока, в котором будет функциони ровать система при активации в авто матическом режиме. В соответствии с установленным значением изменяется максимальный расход воздуха - и вмес те с ним уровень шума. Выбор направления раздачи Распределением воздуха можно управ лять с помощью меню Air distribut. (см. иллюстрацию 18.8). При выборе на правления в поле квадрата перед соот ветствующей стрелкой появится диаго нальный крестик (X). Возможны следу ющие режимы: воздуха к ветровому стеклу и пере дним боковым стеклам • Средняя стрелка - распределение воздуха к пассажирам через цент ральные дефлекторы • Нижняя стрелка - распределение воздуха в нижнее пространство са лона Для возврата в режим автоматического распределения воздуха необходимо от- О р г а н ы у п р а в л е н и я и п р и е м ы э к с п л у а т а ц и и 69 18.9 Активация системы HVAC в режиме использования остаточного тепла ключить соответствующую настройку » нажать клавишу AUTO. 9 Активация/деактивация воздушного кондиционера Для активации/деактивации кондицио нера необходимо в главном меню руч- • ной настройки перейти к пункту АС и выбрать его. При активированном воз душном кондиционере в поле квадрата перед пунктом меню АС появится диа гональный крестик (X), при деактивации крестик исчезает- на дисплее появится •jf надпись -Есо». Замечание: В данном режиме охлаж дение и удаление влаги из поступающе го воздуха не производится, это может привести к запотеванию стекол. При низких наружных температурах кон диционер автоматически выключается независимо от настройки. Включение и выключение системы автоматического контроля циркуляции воздуха Для активации/деактивации системы автоматического контроля циркуляции ^ ручной настройки перейти к пункту Auto.recirc и выбрать его. При активи рованной системе контроля в поле квад деактивации крестик исчезает. Использование остаточного тепла двигателя/холода кондиционера Отопление/охлаждение салона может производиться в течение еще некоторо го времени после остановки двигателя за счет использования аккумулирован ного остаточного тепла/холода. Актива ция режима производится при выклю ченном зажигании нажатием кнопки «AUTO» на панели управления (см. ил люстрацию 18.9), - должен загореться встроенный в кнопку контрольный све тодиод, на дисплее кратковременно ото бражается надпись Residual air conditioning on. При активированном режиме регулиров ка интенсивности и направлений пода чи воздуха производится автоматичес ки (обычно выбирается минимальный скоростной режим вентилятора). Про должительность функционирования си стемы зависит от выбранных темпера турных установок и начальной темпера туры охлаждающей жидкости двигателя. Выключение режима производится по вторным нажатием кнопки «AUTO- или автоматически по сигналу таймера, а так же при заметном снижении уровня за ряда аккумуляторной батареи. Обдув ветрового стекла В случае необходимости, например, для снега, наледи и конденсата пред нача го стекла, нажав на панели управления этом система автоматически обеспечи духа перенаправляется на обдув ветро вого и боковых стекол. Замечание: Ин увеличить или уменьшить при помощи правого регулятора. Для возврата в автоматический режим необходимо повторно нажать ту же кноп Обогрев заднего стекла Активация нагревательного элемента реться встроенный в кнопку контрольный светодиод. Подробнее см. Раздел 17. Дополнительная информация по системе HVAC Во время функционирования кондицио нера или отопителя окна салона долж ны быть закрыты. Для того чтобы тем пература воздуха в салоне автомобиля быстрее набирала заданную температу ру, рекомендуется использовать режим циркуляции воздуха на начальной ста дии функционирования системы, при ее включении. Внимание: Как только тем пература достигнет заданных парамет ров, не забудьте выключить режим цир куляции! В жаркую солнечную погоду, после дли тельной стоянки автомобиля на солнце, рекомендуется первые две-три минуты движения ехать с открытыми окнами и проветрить салон для более быстрого охлаждения воздуха кондиционером. Функционирование системы К/В в жар кую погоду может приводить к образо ванию конденсата, отвод которого может приводить к возникновению под запар- кованным автомобилем потеков влаги, что не должно вызывать беспокойства. Перед началом движения очищайте от снега, грязи и опавшей листвы решетку воздухозаборника. Для скорейшей очи стки стекла от наледи и запотевания включайте вентилятор обогревателя на полную мощность. Для поддержания компонентов рефри жераторного тракта К/В в рабочем со стоянии, запускайте компрессор на не сколько минут не реже одного раза в месяц даже если необходимость в кон диционировании воздуха отсутствует. Замечание: На моделях, оборудованных климат-контролем, данная процедура выполняется автоматически во время движения, однако при низких темпера турах наружного воздуха, когда актива ция кондиционера не происходит, про филактическое включение системы не обходимо производить водителю. 19 Информационно- р а з в л е к а т е л ь н а я с и с т е м а О б щ а я и н ф о р м а ц и я Информационно-развлекательная систе ма составляет единый функциональный узел с информационным дисплеем и бортовым компьютером (при соответ ствующей комплектации) (см. Раздел 17). В зависимости от комплектации на ав томобиль могут устанавливаться различ ные аудиосистемы, оснащенные допол нительным опциональным оборудовани ем и любым типом информационного дисплея, в зависимости от желания по требителя. К информационно-развлекательной си стеме также можно подключить внешний источник сигнала - например, мобильный телефон, навигационную систему и т.д Составители данного руководства реко мендуют поручить подключение и уста новку дополнительного оборудования специалистам СТО компании Opel, там же можно получить исчерпывающую ин формацию о функциях, настройках и пра вилах использования данного оборудо вания совместно с информационно-раз влекательной системой. В данном Руководстве способы управ ления и возможности аудиосистемы рас сматриваются на примере базового об разца аудиосистем CD 30/CD 30 МРЗ. Стандартная комплектация данная аудиосистема включает радиоприемник с автоматической настройкой и вызовом из памяти заранее настроенных частот, с возможностью приема радиостанций в формате RDS, проигрыватель CD-дис ков и опционально - проигрыватель МРЗ-дисков, 6 акустических громкогово рителей, многофункциональный инфор мационный дисплей (BID). Замечание: Сданной аудиосистемой может устанав ливаться дисплей всех типов (см. ниже). Информационно-развлекательная систе ма имеет функцию автоматической ре гулировки громкости для компенсации 70 Часть D: У с т р о й с т в а о б е с п е ч е н и я к о м ф о р т а 19.1 В и д поля трехфумкционального информационного д и с п л е я (TID) при активации аудиосистемы дорожного шума и цифровой эквалай зер с пятью предварительно настроен ными регулировками тембра для опти мизации звучания. система обладает возможностью под ключения внешних устройств (например, мобильного телефона), дистанционного управления при помощи кнопок встро енных в рулевое колесо и возможнос тью подключения системы Twin Audio для задних пассажиров. Хорошо продуман ный дизайн органов управления и боль шая удобная кнопка, управляющая вклю чением и регулировкой громкости, облег чают управление системой. С и с т е м а з а щ и т ы о т кражи Информационно-развлекательная систе ма оснащена электронной системой за щиты от кражи. В электронное устрой ство введен индивидуальный охранный код, - активировать аудиосистему при установке на другой автомобиль невоз можно. отсоединения аккумуляторной батареи, прежде чем приступить к выполнению работ удостоверьтесь в том, что распо лагаете правильной комбинацией для введения аппаратуры в действие после подключения батареи. Охранный код доложен быть указан в руководстве по эксплуа та ции информационно-развлека - тельной системы - он должен храниться вне автомобиля. В случав утраты ком бинации обращайтесь за помощью к специалистам фирменной станции те хобслуживания Opel. Замечание: На мо делях выпуска с 2005 года охранный код распознается электронной системой без вмешательства владельца и его ввод при подключении аккумуляторной батареи не требуется. Информационный д и с п л е й В зависимости от комплектации в панель приборов вмонтирован дисплей одного из трех вариантов исполнения (подроб нее см. Раздел 17): Трехфункциональный информационный дисплей (TID) При включении зажигания на дисплей выводятся показания текущего времени, температуры наружного воздуха и дата. При активации аудиосистемы вместо 19.2 Вид поля многофункционального информационного д и с п л е я (BID) при активации аудиосистемы 19.3 Главное меню режима индикации аудиосистемы 19.4 Расположение органов управления на панели информационно-развлекатель ной системы CD 30/CD 30 МРЗ даты в поле дисплея высвечивается те кущий режим воспроизведения аудиоси стемы (см. иллюстрацию 19.1). Многофункциональный При включении зажигания на дисплей выводятся показания текущего времени, температуры наружного воздуха, день недели и дата. Кроме того, при активи рованном режиме бортового компьюте ра вместо индикации дня недели и даты могут высвечиваться название конт рольного параметра и его цифровые значения. При активации аудиосистемы вместо дня недели/названия контрольного па раметра в поле дисплея высвечивается текущий режим воспроизведения аудио системы (см. иллюстрацию 19.2), ниж няя строка (текущая дата/цифровые зна чения контрольного параметра) остает ся на экране. Графический информационный дисплей (GID) При выборе режима индикации аудио системы в поле дисплея высветится главное меню данного режима (см. ил люстрацию 19.3). В нижней части дис плея высвечиваются показания темпера туры наружного воздуха, текущий режим функционирования систем вентиляции, отопления и кондиционирования возду ха, текущее время. При активации аудиосистемы в поле информационного дисплея появляется информация об источнике аудиосигна ла: • Диапазон рабочих частот радиопри емника/режим проигрывателя ком пакт-дисков; • Название или рабочая частота при нимаемой радиостанции/номер или название записи на компакт-диске; • В зависимости от текущих установок аудиосистемы в поле дисплея выс вечиваются соответствующие инди каторы (см. ниже). Информационный дисплей позволяет производить мониторинг текущих уста новок аудиосистемы и выполнять на стройку параметров системы. О р г а н ы у п р а в л е н и я и п р и е м ы э к с п л у а т а ц и и 71 О р г а н ы о б щ е г о у п р а в л е н и я с и с т е м о й Расположение органов управления на на иллюстра ции 19.4, к которой относятся все встре Активация/деактивация аудиосистемы Активация информационно-развлека дет активирована в режиме воспроиз ведения, который был установлен перед деактивацией системы. жмите кнопку (8). Замечание: Если ак- тивировать информационно-развлека- жигании, то система автоматически от Кроме того, предусмотрена возможность активации/деактивации системы при включении/выключении зажигания (фун управления в этом режиме необходимо не отключая аудиосистему выключить за жигание - система деактивируется. При последующем включении зажигания аудиосистема будет активирована в том режиме, который был настроен до вык лючения зажигания. Для деактивации функции автоматичес кого включения: • Нажмите кнопку SETTINGS (10) - на - при выборе -tgn.Logic O N - функция ав томатического включения активирована: - при выборе -Ign.Logic OFF» функция ав томатического включения деактивирова- на. Спустя примерно 6 секунд после после нется в режим индикации основного ния будет вновь активирована. Регулировка громкости звучания Регулировка громкости звука произво дится вращением рукоятки регулятора громкости (8). Замечание: На моделях, оборудованных системой контроля уров Volume), громкость воспроизведения аудиосистемы будет регулироваться в При активации информационно-развле кательная система начинает воспроиз системы будет установлен только в том казателя, при этом информационно-раз влекательная система должна находить Замечание: При приеме аудиосистемой Для снятия блокировки звука необходи мо нажать на кнопку или повернуть ру дисплей будет выведена индикация те кущего режима воспроизведения. Настройка параметров звучания Настройка параметров звучания произ панели управления информационно-раз Для входа в меню настроек параметром звучания необходимо нажать кнопку Выбор подлежащих регулировке пара метров звучания производится последо (баланс громкости левых и правых гром лефона) <-» ON VOLUME (громкость зву ка при активации аудиосистемы) «-» регулировка осуществляется нажатием Замечание: Новая минимальная гром рожных сообщений. При выборе параметра SOUND настрой ответствующая надпись, например -Rock- или -Jazz-. отрегулировать уровень компенсации ний от 0 до 5. ся нажатием кнопки -SETTINGS- (10) - на дисплее высветится индикация выб ранного режима воспроизведения. Вы TID и BID высветится надпись "Audio-, а затем название текущего источника "Settings". Тембр высоких и низких частот мо настройки. Замечание: При настройке в ручном режиме ранее установленный режим эквалайзера отменяется. частот необходимо нажать кнопку «BASS» (15) - в окне дисплея высветиться соот ниц от -12 до +12. При выборе нужного
|
|
|
