Ч а с т ь  С :  О б о р у д о в а н и е  а в т о м о б и л я ,  р а с п о л о ж е н и е  п р и б о р о в и органов  у п р а в л е н и я

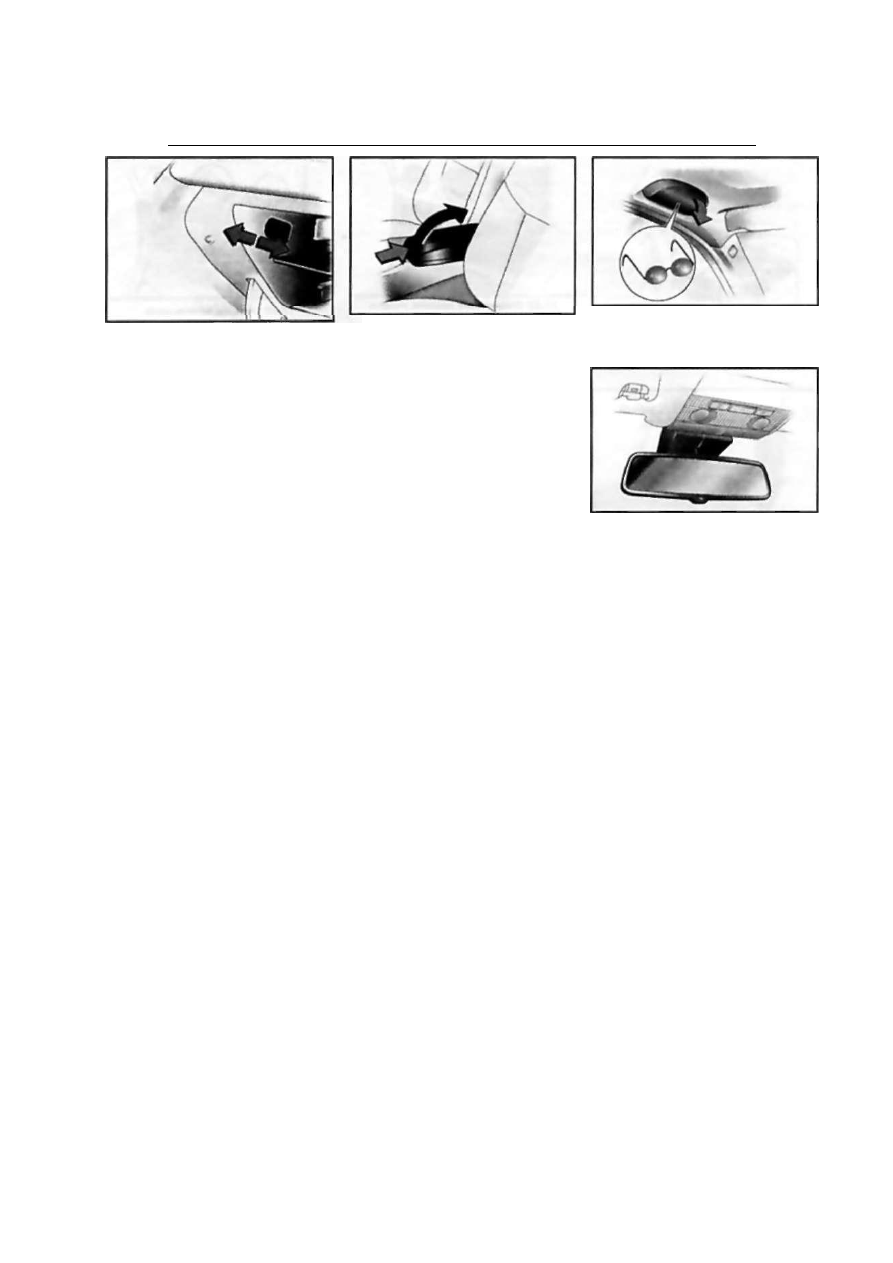

17.20 Управление подачей воздуха

главный вещевой ящик

17.29 Открывание вещевого ящика

переднего подлокотника

17.30 Для открывания футляра для

очков потянуть край его поворотной

крышки вниз

электроприборов не должна превышать

120 Ватт! Не подключайте электропри­

боры, выдающие электрический ток, на­

пример, зарядные устройства или акку­
муляторы! Подключаемые электропри­

боры должны по показателям электро­

магнитной совместимости соответство­
вать стандарту DIN VDE 40 839 • в про­

тивном случае возможны неполадки в

работе автомобиля!

В е щ е в ы е ящики и карманы

Гионный вещевой ящик

Главный вещевой ящик помещается в
правой части панели приборов и обору­

дован откидной крышкой (см. Раздел 6).

При соответствующей комплектации

объем главного вещевого ящика разде­
лен съемной полочкой. Полочка выни­

мается в случае необходимости путем
вытягивания ее за переднюю кромку. Для

установки полочки необходимо вставить
ее в боковые направляющие и зафикси­
ровать, прижав к задней стенке.

В передней части открытой крышки име­

ется держатель для карандаша и отде­
ление для хранения монет (только при
парковке автомобиля).

На моделях соответствующей комплек­

тации (оснащенных кондиционером)
предусмотрена функция охлаждения
главного вещевого ящика. Охлажденный
воздух поступает через сопло

 (см. ил­

люстрацию 17.28) расположенное на

боковой стенке ящика. Если необходи­
мости в охлаждении переднего вещево­
го ящика нет, сдвиньте сопло вперед.

Вещевой ящик в переднем
подлокотнике

При соответствующей комплектации в
подлокотник переднего сиденья встро­

ен вещевой ящик

 (см. иллюстрацию

17.29).  Д л я открывания ящика необхо­

димо нажать на кнопку в передней тор­

цевой части подлокотника и поднять
крышку. При закрывании необходимо

у б е д и т ь с я в надежности фиксации

крышки.

Карманы

Дверные карманы предназначены для

хранения мелких вещей и предметов,
которые должны быть под рукой во вре­
мя поездки. Внимание: Не перегружай­
те карманы, не кладите в ник чрезмерно

тяжелые предметы!

В некоторых вариантах исполнения мо­
гут быть предусмотрены еще два мягких
кармана в обивке с тыльной стороны
спинок передних сидений или карманы,
выполненные в виде сеток, - эти карма­
ны не должны использоваться для хра­
нения твердых предметов.

Футляр для очков

При соответствующей комплектации

футляр для хранения очков помещается
на потолочной консоли слева над води­
тельской дверью

 (см. иллюстрацию

17.30). Внимание: Нехраните в футля­

ре тяжелые предметы!

С а л о н н о е  з е р к а л о  з а д н е г о вида

Перед поездкой следует отрегулировать
салонное зеркало заднего вида, стара­
ясь добиться, чтобы в его центре был
виден центр оконного проема двери зад­
ка (зеркало должно быть переведено в
положение для вождения в светлое вре­
мя суток).
Перевод зеркала в положение для вож­

дения ночью производится при помощи

расположенного под корпусом зеркала
рычажка - это позволяет уменьшить сле­
пящее действие света фар движущихся
сзади попутных транспортных средств.
Некоторые модели  д л я снижения эффек­
та слепящего действия фар попутных
автомобилей оборудуются зеркалами
заднего вида с автоматическим затем­
нением

 (см. иллюстрацию 17.31). За­

мечание: Функция затемнения дос­

тупна лишь при включенном зажигании.

С о л н ц е з а щ и т н ы е козырьки

Солнцезащитные козырьки обеспечива­

ют защиту глаз водителя/переднего пас­

сажира от ослепления прямыми солнеч­

ными лучами. Козырьки закреплены на

кронштейнах поворотной конструкции,

позволяющей в случае необходимости

17.31 Внутреннее зеркало заднего

вида

разворачивать их параллельно боковым

стеклам автомобиля (предварительно

высвободите кронштейн из фиксатора).
В зависимости от комплектации с зад­
ней стороны козырька может быть пре­

дусмотрен карман для хранения доку­

ментов или встроено макияжное зер­
кальце (на некоторых моделях зеркаль­
це может быть оборудовано подсветкой).

О т к и д н ы е  с т о л и к и

На моделях соответствующей комплек­
тации на задней стороне передних си­

дений оборудованы откидные столики.
Для перевода столиков в рабочее поло­

жение их следует потянуть вверх до щел­
чка. Для возвращения в исходное поло­
жение нажмите на крышку столика с
небольшим усилием вниз. Внимание:
Не накладывайте на столики излишне
тяжелые предметы!

О б о р у д о в а н и е багажного
о т д е л е н и я

Внимание: Багажное отделение ни при

каких обстоятельствах не должно ис­

пользоваться для перевозки пассажиров!

Общая информация

Багажное отделение предусмотрено для

перевозки ручной клади, и крупногаба­

ритных предметов. В случае необходи­
мости объем багажного отделения мо­

жет быть увеличен за счет складывания
заднего многоместного сиденья (см.

Раздел 12).

Динамические характеристики гружено­

го автомобиля находятся в прямой зави­

симости от правильности распределения

О р г а н ы  у п р а в л е н и я и  п р и е м ы  э к с п л у а т а ц и и

57

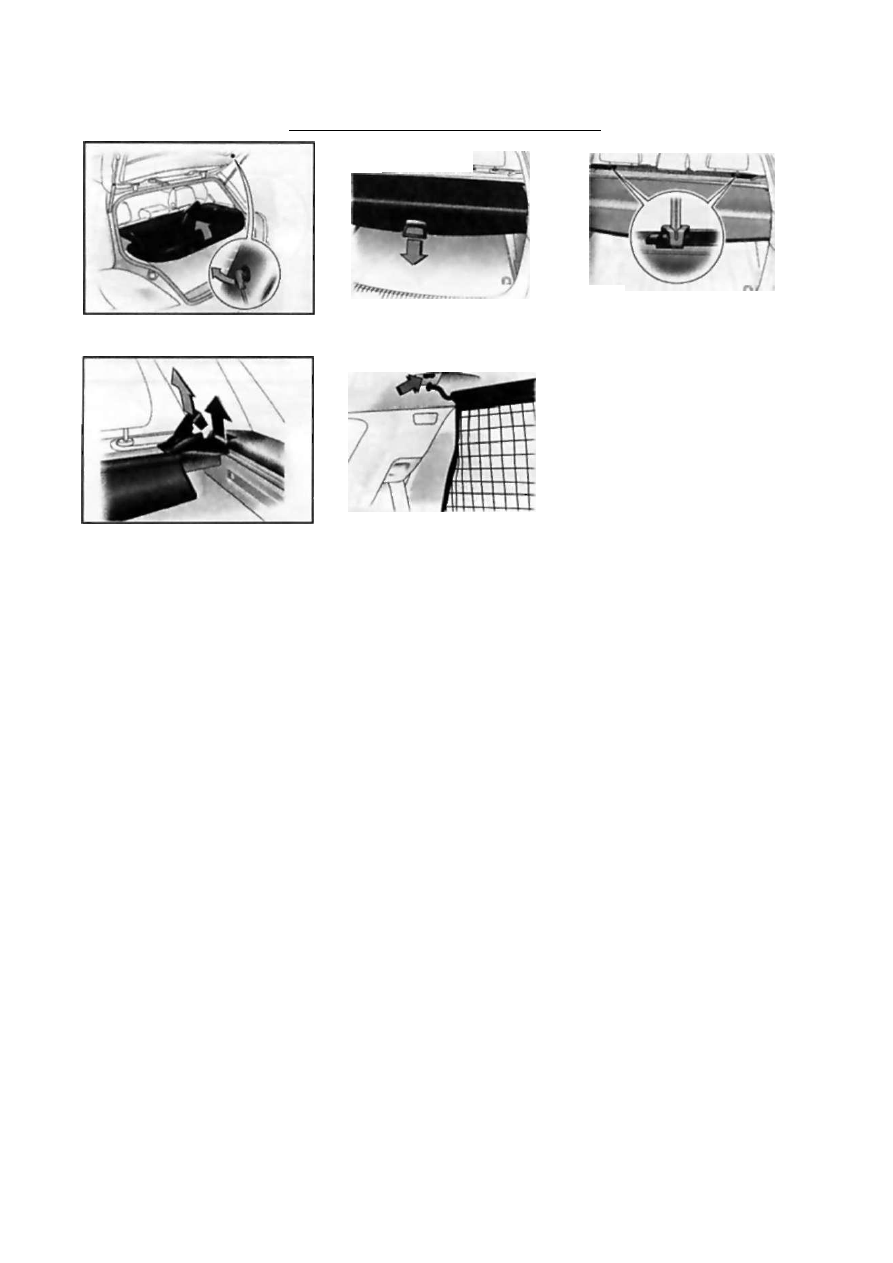

17.32 Декоративная полка багажного

отделения (модели Хэтчбэк)

17.35 Демонтаж кожуха горизонталь­

ной шторки (модели Универсал)

груза. Старайтесь укладывать тяжелый
груз как можно дальше вперед, резерви­
руя заднюю часть багажного отделения
под перевозку более легких предметов, -
помните, багаж всегда должен прилегать
к спинкам передних или многоместного
заднего сиденья. Следите, чтобы склады­
ваемый багаж не возвышался над верх­
ними срезами спинок сидений. Замеча­
ние: По возможности, груз следует рас­

полагать позади не занятых сидений, при
этом их спинки должны быть приведены
в вертикальное положение.

Помните, что общая масса транспортно­
го средства, включая массу пассажиров

не должна превышать предельное допу­
стимое значение (см. Спецификации), то
же относится и к распределенной на­
грузке на каждую из осей автомобиля.

Доступ

Описание способов доступа в багажное
отделение автомобиля приведено в Ча­
сти А настоящей главы (см. Раздел 3).

Полка/шторка багажного отделения

Для защиты уложенных в багажном от­
делении предметов от постороннего

взгляда, либо от воздействия прямых

солнечных лучей на моделях Хэтчбэк

предусмотрена специальная декоратив­
ная полка, а на моделях Универсал гори­
зонтальная шторка.

Модели Хэтчбэк

Декоративная полка

 (см. иллюстрацию

17.32) со стороны салона крепится в

17.33 Горизонтальная шторка (модели

Универсал)

17.36 Монтажное отверстие загради­

тельной сетки

специальных боковых направляющих и
удерживается в вертикальном положе­
нии при помощи крепежных тросов, один
конец которых закреплен на полке, а дру­
гой вставляется в установочное гнездо
на двери задка. В случае необходимос­
ти демонтажа необходимо извлечь кре­
пежные тросы из установочных гнезд

двери задка, приподнять полку и вытя­

нуть ее на себя из боковых направляю­
щих. Установка производится в обрат­
ном порядке.

Модели Универсал

Внимание: Никогда не кладите на рас­
тянутую горизонтальную шторку любые,

даже очень легкие предметы, - пружи­

нящий эффект шторки может привести
к попаданию этих предметов в салон при

резком торможении автомобиля и по­

влечь непредвиденные последствия!

Кожух горизонтальной шторки (см. ил­

люстрацию 17.33) монтируется в рас­

пор в передней части багажного отделе­

ния. Шторка вытягивается через паз ко­
жуха и фиксируется в специальных дер­
жателях вблизи проема двери задка.

При отсутствии необходимости в ис­

пользовании шторка сматывается внутрь
своего кожуха, для чего необходимо от­
тянуть ручку шторки вниз - сматывание
шторки происходит автоматически.

Д л я закрывания шторки необходимо

вытягивать ее из кожуха за ручку до тех

пор, пока она не зафиксируется в конеч­

ном положении.

Зазор между кожухом шторки и спинками
задних сидений закрывается при помощи
полки, закрепленной на задней стороне

17.34 Крепление фиксаторов задней

полки кожуха (модели Универсал)

кожуха. Другая сторона полки крепится

специальными креплениями к направля­
ющим стержням подголовников

 (см. ил­

люстрацию 17.34), при установленной

заградительной сетке (см. ниже) крепле­
ния продеваются через ячейки решетки.

Для снятия шторки необходимо предвари­

тельно смотать ее в кожух, отсоединить
крепления задней полки от направляющих

стержней подголовников, потянуть рычаг

фиксатора

 (см. иллюстрацию 17.35) на

правой стороне кожуха вверх и извлечь
правую сторону кожуха из установочного
гнезда, затем извлечь кожух и из левого
крепления. Не оставляйте снятый кожух
шторки в автомобиле незакрепленным. Ус­

тановка кожуха горизонтальной шторки
производится в обратном порядке.

Заградительная сетка (модели
Универсал)

Для предотвращения случайного переме­

щения груза из багажного отделения в
салон на моделях Универсал может уста­
навливаться заградительная сетка. Пре­

дусмотрена возможность установки сетки,

как за задним многоместным сиденьем, так
и за передними сиденьями при полнос­

тью сложенном заднем сиденье.

Установка сетки за задним

многоместным сиденьем

Перед установкой сетки необходимо

демонтировать кожух горизонтальной

шторки (см. выше).
В раме крыши оборудованы два монтаж­
ных отверстия

 (см. иллюстрацию

17.36). Верхние анкерные опоры сетки

необходимо заправить в монтажные от­
верстия сначала с одной, а потом с дру­
гой стороны и зафиксировать их движе­
нием вперед. Затем необходимо подо­
гнать длину крепежных ремней на ниж­
ней стороне сетки и закрепить их в спе­
циальных проушинах

 (см. иллюстра­

цию 17.37) на полу багажного отделе­

ния справа и слева. Замечание: На

моделях, оборудованных задним много­
местным сиденьем с возможностью ре­
гулировки его смещения в продольном
направлении (см. Раздел 12), крепежные

ремни крепятся в проушинах на тыль­

ной стороне спинок заднего сиденья
справа и слева.

58

Ч а с т ь  С :  О б о р у д о в а н и е  а в т о м о б и л я ,  р а с п о л о ж е н и е  п р и б о р о в и органов  у п р а в л е н и я

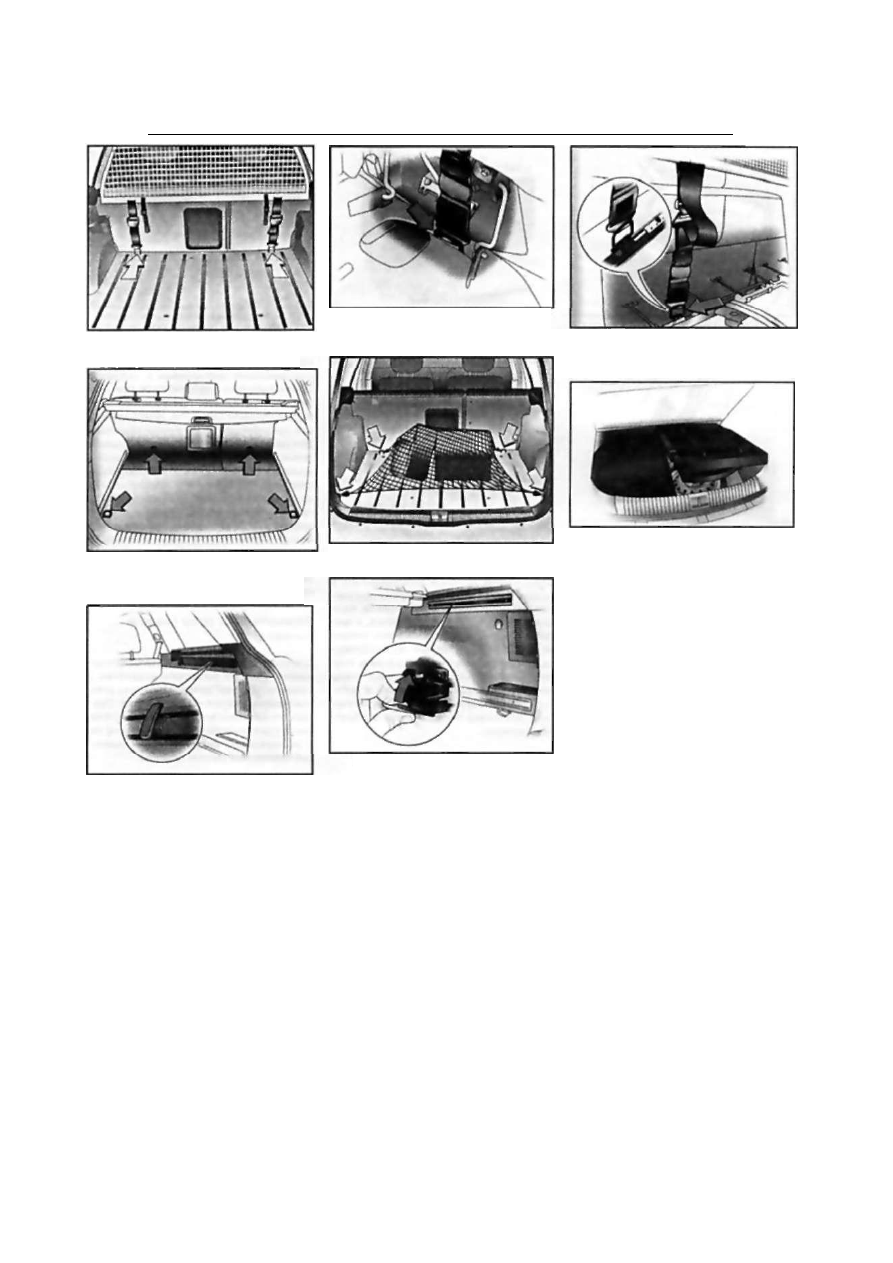

17.37 Крепление заградительной сетки

за проушины в багажном отделении

17.38 Крепление ремня заградительной

сетки при установке за передними

сиденьями

17.39 Крепление ремня заградительной

сетки на моделях с регулируемым

задним многоместным сиденьем

17.40 Анкерные устройства  д л я

ремней, растяжек и других приспособ

лений  д л я закрепления груза

17.41 Вариант использования багажной

сетки

17.43 Установка крючков на направля­

ющие багажного отделения

При необходимости после установки

сетки производиться монтаж кожуха го­
ризонтальной шторки.
Снятие сетки производится в обратном
порядке.

Особенности установки сетки за

передними сиденьями

Для установки заградительной сетки при

полностью сложенном заднем многоме­

стном сиденье в раме крыши на уровне

спинок передних сидений имеются ана­

логичные монтажные отверстия

 (см.

иллюстрацию 17.36). Крепежные рем­

ни крепятся в проушинах под подняты­

ми подушками заднего сиденья

 (см.

иллюстрацию 17.36). Замечание: На

моделях, оборудованных задним много­

местным сиденьем с возможностью ре­

гулировки его смещения в продольном

направлениу. (см. Раздел 12), крепежные

17.44 Адаптер  д л я системы Flex

Organizer

ремни крепятся за проушины на тыль­
ной стороне откинутых подушек задне­
го сиденья (см. иллюстрацию 17.39).

Размещение и фиксация багажа

На моделях соответствующей комплек­

тации фиксация груза, перевозимого в

багажном отделении автомобиля долж­

на производиться при помощи ремней,

эластичных бандажных лент (для креп­

ления легких предметов) или специаль­

ных стяжных ремней (для крепления тя­

желых предметов), зацепляемых за спе­

циальные анкерные проушины или крю­

ки, закрепленные на полу багажного от­

деления

 (см. иллюстрацию 17.40), а

также при помощи специальной багаж­

ной сетки

 (см. иллюстрацию 17.41).

При соответствующей комплектации

небольшие по размерам предметы, не­

обходимость в пользовании которыми

17.42 Багажный ящик в нише багажно­

го отделения

возникает достаточно редко, могут хра­

ниться в закрываемой крышкой нише

багажного отделения, в ячейках специ­

ального багажного ящика

 (см. иллюст­

рацию 17.42). Доступ в ящик возможен

только при зафиксированных в верти­

кальном положении спинках заднего

многоместного сиденья.

Для демонтажа багажного ящика необхо­

димо снять крышку пола, а затем пооче­

редно снять правую, а затем левую поло­

винку ящика. Замечание: На моделях,

оборудованных тягово-сцепным устрой­

ством, вначале следует освободить крепеж­

ный ремень шаровой опоры и пропустить

его через проушину (см. Раздел 32).

Монтаж осуществляется в обратном по­

рядке.

Модели Универсал

На боковых стенках багажного отделе­

ния закреплены по две направляющие.
Они предназначены для установки на них
специальных креплений и крючков для

закрепления груза

 (см. иллюстрацию

17.43). При соответствующей комплек­

тации могут быть установлены направ­
ляющие под систему Flex Organizer. В
комплект системы входят специальные
адаптеры, регулируемая разделительная
сетка, сетчатые сумки на боковые стен­
ки и крючки

 (см. иллюстрации 17.44,

17.45, 17.46). Перемещая разделитель­

ную сетку вдоль направляющих, можно
наиболее удобным образом распреде­
лить пространство для загрузки различ­
ного багажа.

О р г а н ы  у п р а в л е н и я и  п р и е м ы  э к с п л у а т а ц и и

59

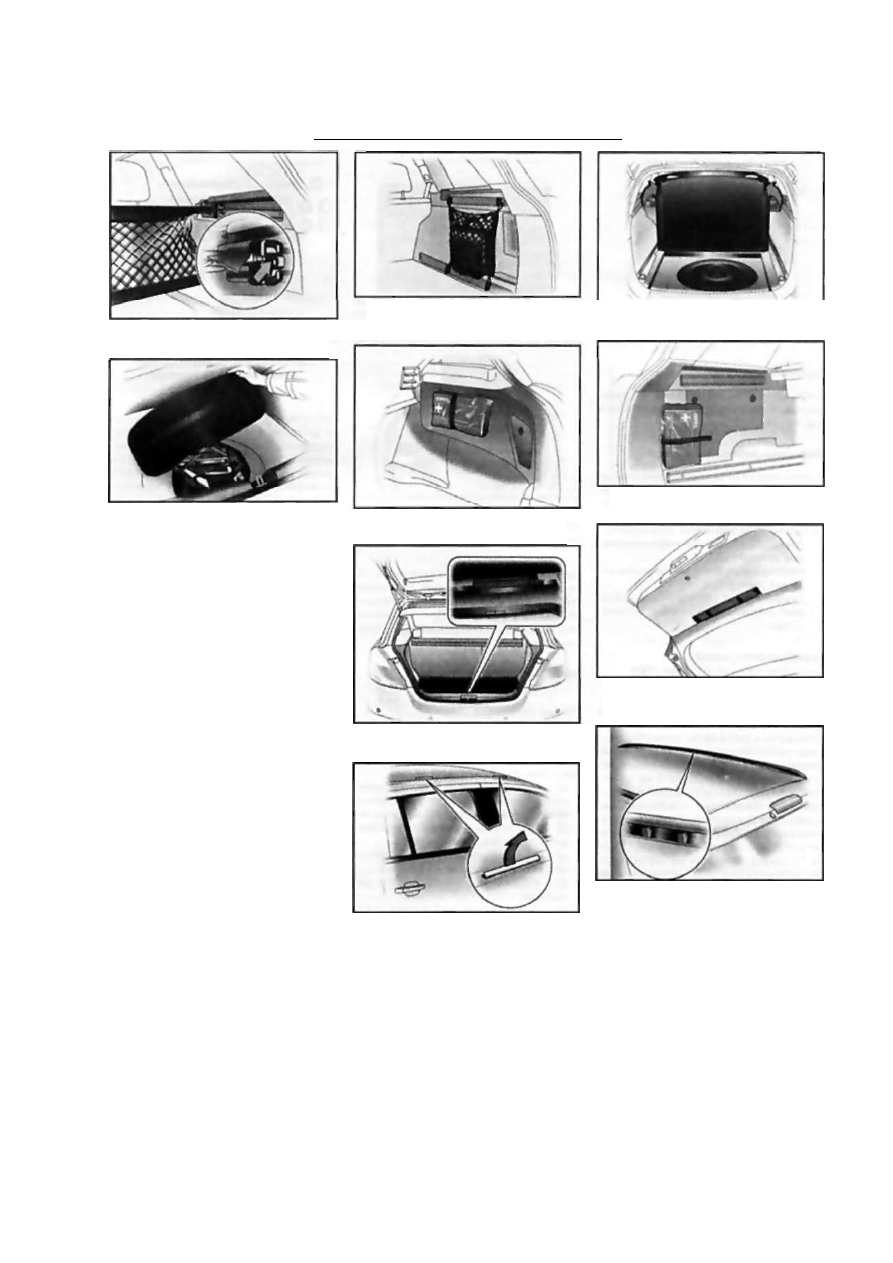

17.45 Разделительная сетка системы

Flex Organizer

17.46 Сетчатая сумка системы Flex

Organizer

17.47 Место хранения запасного/

аварийного колеса

17.48  М е с т о  д л я хранения комплекта

бортового инструмента

Место под хранение запасного
колеса, домкрата баллонного ключа

В зависимости от варианта 8 комплек­

тацию к автомобилю может поставлять­
ся запасное, либо специальное колесо

компактного типа, либо комплект для
ремонта шин (см. Г лаву 1, Раздел 5).
Место под запасное колесо предусмот­
рено в оборудованной съемной крыш­
кой нише багажного отделения (см. ил­

люстрацию 17.47). Замечание: На

моделях Универсал перед подъемом
крышки необходимо снять все крючки и

адаптеры с направляющих багажного от­

деления. При соответствующей комплек­

тации для извлечения запасного/компак­

тного колеса необходимо предваритель­
но снять багажный ящик (см. иллюст­

рацию 17.42). Комплект бортового ин­

струмента (в т.ч. домкрат и баллонный
ключ) хранится под запасным колесом

(см. иллюстрацию 17.48).

Место для хранения аптечки

Дорожная аптечка крепится к левой или

правой стенке (в зависимости от моде­

ли) багажного отделения при помощи

специального ремня (см. иллюстрации

17.49а,Ь)

Место для хранения знака аварийной
остановки

На моделях Хэтчбэк место для хранения
знака аварийной остановки помещается
на задней стенке багажного отделения
(см. иллюстрацию 17.50а). Для извле­
чения знака необходимо поднять его пра­
вый край и извлечь из проема левый край.
У моделей оборудованных багажным

17.49а Место  д л я хранения аптечки

(модели Хэтчбэк)

17.49b Место  д л я хранения аптечки

(модели Универсал)

17.50b Место  д л я хранения знака

аварийной остановки (модели Универ­

сал)

17.50а Место  д л я хранения знака

аварийной остановки (модели Хэтчбэк)

17.51 Точки крепления верхнего

багажника на автомобиле без рейлин-

гов - необходимо откинуть крышки

установочных отверстий

ящиком, знак аварийной остановки кре­
пится на правой секции ящика. Необхо­

димо приподнять правую секцию багаж­

ного ящика и извлечь знак аварийной ос­

тановки, подавая его вправо.

На

 моделях Универсал знак аварийной

остановки закрепляется крепежными

ремнями на консоли внутренней обивки

двери задка  ( с м . иллюстрацию

17.50b).

17.52 Точки крепления верхнего

багажника на рейлингах

Верхний багажник

Замечание: Верхний багажник не вклю­
чен в комплект автомобиля и приобре­
тается отдельно.
Перед приобретением верхнего багаж­
ника проконсультируйтесь на сервисной
станции Opel о конструкциях багажника,
одобренных для конкретной модели авто­
мобиля. Установка багажника должна про­
изводиться согласно требованиям инст­
рукции, прилагающейся нему и только с
использованием специальных креплений,
которыми оборудована крыша автомоби­
ля (см. иллюстрации 17.51 и 17.52).
