Опель Астра. Ходовая часть. Замена поддерживающей трубы пружинной стойки

ПРИМЕЧАНИЕ

  Заменяйте пружины парами. Заме­няйте амортизаторы только парами. Призамене пружин или амортизато­ров, используйте элементы, кото­рыесоответствуют версии автомо­биля и уровню комплектации.

  Снятие

  Снимите пружинную стойку.
  Установите пружинную стойку в приспособление.

ПРИМЕЧАНИЕ

  Убедитесь, что регулятор давления на поддерживающей трубе пружин­нойстойки не имеет повреждений (автомобили с CDC).

  Установите специальный инстру­мент КМ 6066 на пружинную стойку, закрепите пружинную стойку со спе­циальным инструментом КМ 6066 на КМ-113–2 (рис. 4.41).

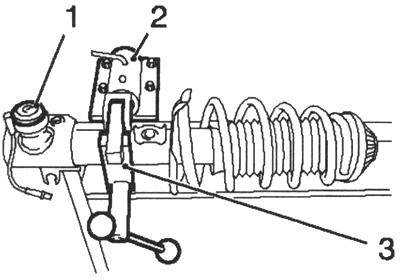

Рис. 4.41. Установка специального инст­румента

на трубу пружинной стойки:

1 — регулятор давления; 2, 3 — специальный инструмент

  Маркируйте расположение эле­ментов и установочные положения

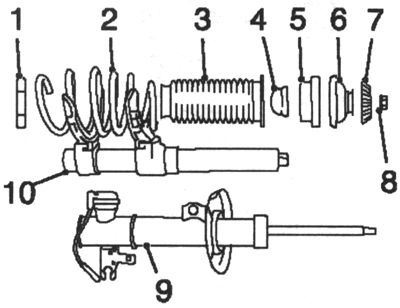

Рис. 4.42. Компоненты пружинной стой­ки:

1 — нижняя опора; 2 — пружина; 3 — опора пружины;

4 — ограничитель; 5 — опорный под­шипник;

6 — тарелка пружины; 7 — демпфер­ное кольцо;

8 — опорный подшипник; 9 — стой­ка;

10 — специальный инструмент

  Демонтируйте пружинную стойку.

  Присоедините специальный инст­румент МКМ-6068 к пружине.

  Сожмите пружину до разгрузки опорного подшипника.

  Отверните гайку опорного подшип­ника, с помощью специальный инст­румент КМ 6399.

  Снимите главное демпферное кольцо и тарелку пружины.

  Снимите опорный подшипник и ог­раничитель.

  Снимите верхнюю опору пружины и пружину с нижней опорой.

  Установка

  Соберите пружинную стойку.

ПРИМЕЧАНИЕ

  Обратите внимание на предвари­тельно маркированные установоч­ныеположения и расположение элементов.

  Установите пружину в поддержива­ющую трубу пружинной стойки.

  Установите верхнюю опору пружи­ны на пружину.

  Установите буфер ограничителя.

  Установите опорный подшипник с верхней тарелкой пружины и дем­пферным кольцом.

  Установите новые гайки опорного подшипника с помощью специально­го инструмента КМ 6399 на шток пор­шня амортизатора и затяните мо­ментом 80 Нм (рис. 4.43).

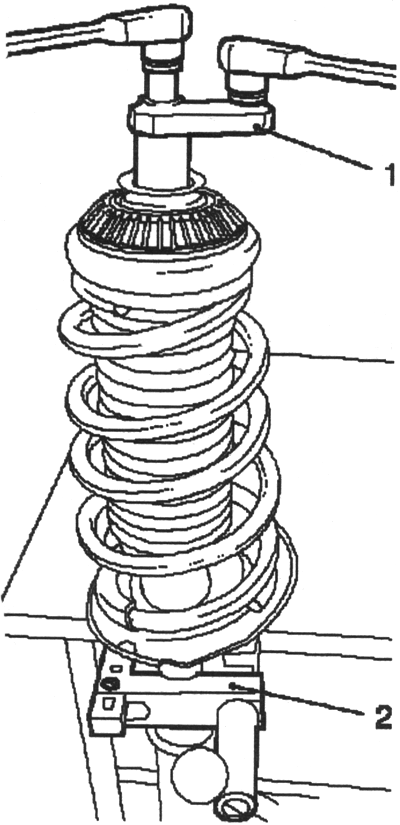

Рис. 4.43. Сборка пружинной стойки:

1 — специальный инструмент КМ 6399;

2 — спе­циальный инструмент КМ 6066

  Разгрузите специальный инстру­мент МКМ-6068 и снимите с пружины.

ПРИМЕЧАНИЕ

  Убедитесь в том, что пружины уста­новлены правильно.

  Отсоедините пружинную стойку от КМ 6066 (рис. 4.43).

  Установите пружинную стойку.

  Проверьте развал колес и отрегу­лируйте в случае необходимости.

  Отрегулируйте шасси.

  Затяните 2 шарнира, поддержива­ющую трубу пружинной стойки к по­воротному кулаку, в три этапа.

I. Затяните 2 болтовых соединения моментом 50 Н-м.

II. Затяните 2 новых шарнира мо­ментом 85 Н-м.

III. Доверните 2 новых шарнира да­лее на 75° и + 15°
