Опель Астра. Замена передней демпфирующей втулки рычага





ПРИМЕЧАНИЕ

  В общем случае, обе демпфирую­щих втулки должны быть заменены.



  Снятие



  Снимите рычаг.

  Выпрессуйте переднюю демпфи­рующую втулку с помощью спецаль-ных инструментов КМ-508-А-1 и КМ-508-А-3 (рис. 4.37).

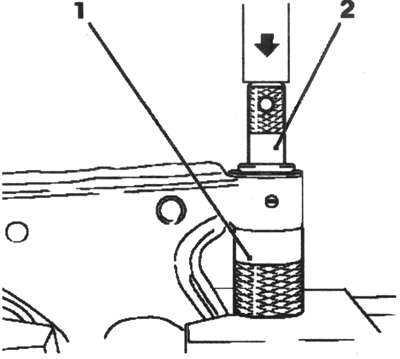

Рис. 4.37. Выпрессовка передней дем­пфирующей втулки:

1,2- специальный ин­струмент



  Установка



  Покройте переднюю демпфирую­щую втулку (1), приспособление КМ-508-А-2 и рычаг мыльным рас­твором перед запрессовкой.

  Запрессуйте переднюю демпфиру­ющую втулку с помощью специальных приспособлений КМ-508-А-3, КМ-508-А-2и КМ-508-А-1 (рис. 4.38).

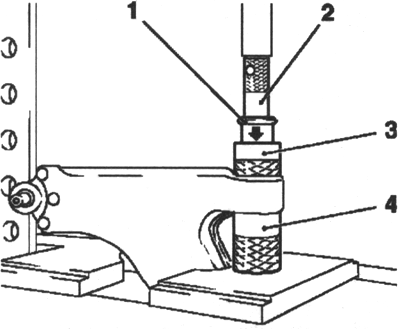

Рис. 4.38. Запрессовка передней дем­пфирующей втулки:

1 — демпфирующая втулка; 2, 3, 4 — специальный инструмент



  Установите рычаг.

  Замена задней демпфирующей втулки рычага

ПРИМЕЧАНИЕ

  В общем случае, обе демпфирую­щих втулки должны быть заменены.



  Снятие



  Снимите рычаг.

  Присоедините специальный инст­румент МКМ-6615–10 к рычагу.

  Присоедините МКМ-6615–12 кМКМ-6615–11.

  Присоедините специальный ин­струмент КМ-6005–2 к специально­му приспособлению МКМ-6615–11 и МКМ-6615–12 со стороны кольца.

  Вставьте специальное приспособле­ние через отверстие демпфирующей втулки. Присоедините специальный инструмент КМ-6005–1-А изнутри к МКМ-6615–11. Вверните специальный инструмент МКМ-6615–13 (рис. 4.39).

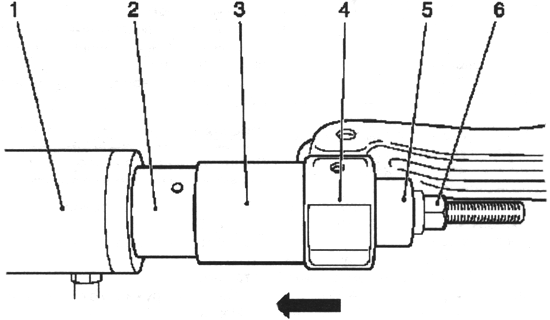

Рис. 4.39. Выпрессовка задней демпфирующей втулки:

1,2,3,5,6- специальный инстру­мент; 4 — демпфирующая втулка





ПРИМЕЧАНИЕ

  Убедитесь в правильном располо­жении инструмента. Стрелка на ри­сунке4.39 указывает направление выпрессовки.

  Подключите ручной насос МКМ-6616 с приспособлением МКМ-6615–11.

ПРИМЕЧАНИЕ

  Следите за ростом давления по мано­метру МКМ-6616. Проверьте устано­вочное положение специального при­способления. Максимальная нагруз­кагидравлического штока 6615–10 составляет 70 кН или 260 бар.

  Выпрессуйте втулку Снимите втулку с приспособления КМ-6005–2.



  Установка



  Установите новую втулку, исполь­зуя специальный инструмент.

  Присоедините КМ-6005–3 к МКМ-6615–11 совместно с МКМ-6615–12. Зубчатый венец КМ-6005–3 должен совместиться с зубчатым венцом демпфирующей втулки. Установите КМ-6005–4-А на МКМ-6615–11 и МКМ-6615–12 (рис. 4.40).

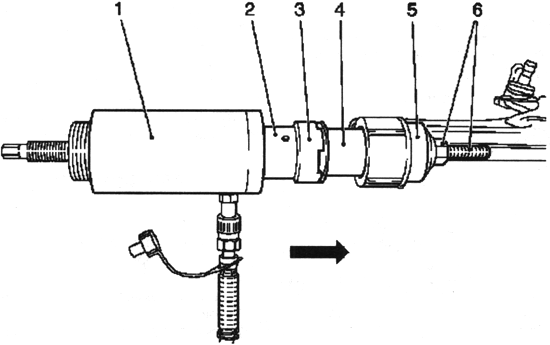

Рис. 4.40. Запрессовка задней демпфирующей втулки:

1,2,3,5,6- специальный инстру­мент; 4 — демпфирующая втулка




ПРИМЕЧАНИЕ

  Убедитесь в правильности установ­ки гайки МКМ-5515–13. Стрелка нарисунке 4.40 указывает направ­ление запрессовки.

  Затяните с помощью приспособле-нияКМ-6615–13.

ПРИМЕЧАНИЕ

  Следите за ростом давления по ма­нометру МКМ-6616. Проверьте ус­тановочное положение специально­го инструмента. Максимальная на­грузкагидравлического штока 6615–10 70 кН или 260 бар.

  Запрессуйте втулку.

ПРИМЕЧАНИЕ

  Покройте втулку силиконовой смаз­кой.

  Снимите специальный инструмент.

  Установите рычаг
