Опель Астра. Смещение колеса
Смещение колеса представляет собой угловое отклонение между линией, соединяющей точки контакта колес одной оси и перпендикуляра к оси симметрии, проходящего через одну из точек контакта колеса.

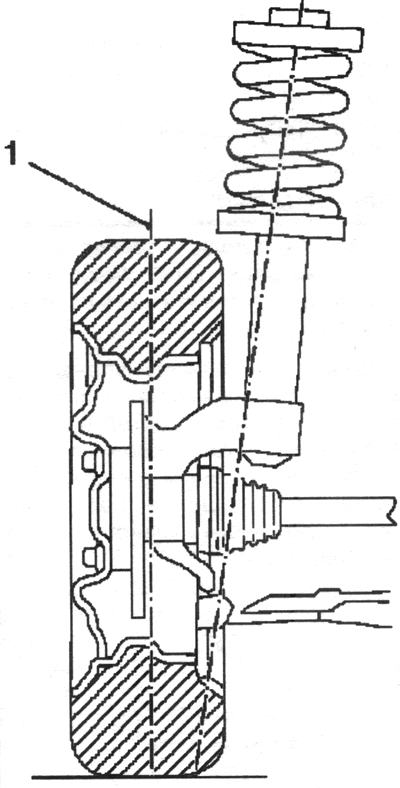

Рис. 4.28. Диаметральная плоскость колеса: 1 — плоскость колеса

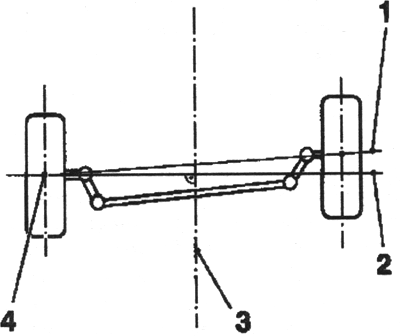

Рис. 4.29. Смещение колеса: 1 — линия углового отклонения; 2 — ось перпендикуляра; 3 — ось симметрии; 4 — точка контакта колеса
Угол является отрицательным, если правое колесо смещено к передней части левого колеса и положительным, если левое колесо смещено к передней части правого колеса. Смещение колеса измеряется в градусах. Если известна колея, то эти данные можно также выразить в единицах длины.
