Опель Астра. Разница базы шасси

  Разница базы шасси представляет собой угол произведенный смещени­ем колеса (переднего и/или заднего) между линиями контакта точек кон­такта колес передней и задней осей.

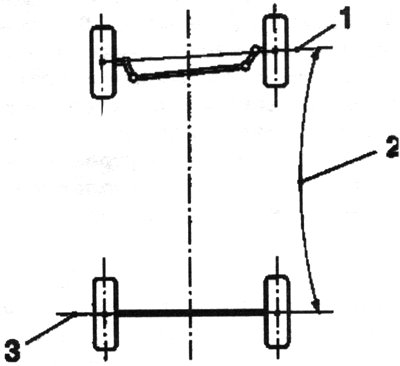

Рис. 4.27. Разница базы шасси:

1, 3 — ли­нии контакта; 2 — угол смещения колеса

  Угол — положительный, если база правого колеса, больше чем база ле­вого колеса шасси и отрицательный, если база левого колеса больше чем правого.

  Разница базы колес вообще изме­ряется в градусах. Если номинальное значение базы известно, то эти дан­ные можно также выразить в едини­цах длины.

  Диаметральная плоскость колеса

  Диаметральная плоскость колеса является диаметральной плоско­стью вертикали шины к оси колеса вращения.
