Опель Астра. Снятие и установка рычага подвески
Снятие
Снимите переднее колесо.

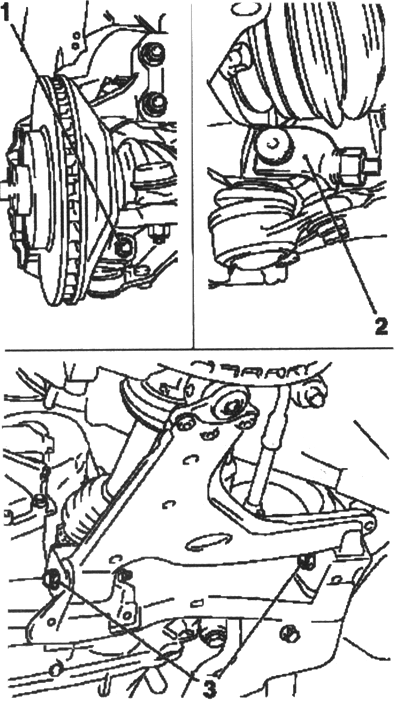

Рис. 4.30. Снятие рычага под веки: 1 — болтовое соединение; 2 — специальное приспособление; 3 — болтовое соединение
Отсоедините поворотный кулак от рычага. Отсоедините болтовое соединение. Отведите поворотный кулак с помощью специального приспособления КМ 915 (рис. 4.30). Выньте шарнир из поворотного кулака. Отсоедините рычаг от модуля передней. Отверните 2 болтовых соединения. Выньте рычаг из держателей в подрамнике передней подвески.
Установка
Установите рычаг в подрамник передней подвески. ПРИМЕЧАНИЕ Затяните болтовое соединение свободно. Болты крепления рычага кподрамнику передней подвески затягиваются под нагрузкой (автомобильдолжен стоять на четырех колесах), при этом оба передних сидениянагружаются грузом в 70 кг. Используйте 2 новых болта. Заверните 2 новых гайки. Присоедините рычаг к поворотному кулаку и затяните моментом 50 Нм. Установите шарнир в поворотный кулак. Соберите болтовое соединение -используйте новые гайки. Установите переднее колесо и затяните болты крепления моментом 110Н-М. Затяните 2 болта крепления рычага к подрамнику передней подвески. Нагрузите оба передних сидения грузом в 70 кг. Установите 2 новых резьбовых соединения рычага к подрамнику передней подвески и затяните моментом 90 Нм +75° +15°. ПРИМЕЧАНИЕ Автомобиль должен стоять на колесах (проверочный стенд или яма).
