Опель Астра. Снятие и установка пружинной стойки CDC с амортизатором





  Снятие



  Снимите переднее колесо.

  Отсоедините жгут проводов от пру­жинной стойки.

  Отодвиньте механизм блокировки вниз.

  Поверните вторичный механизм блокировки в направлении стрелки (рис. 4.31).

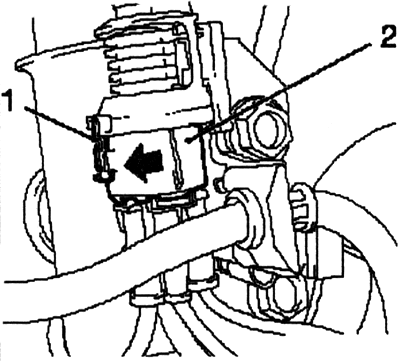

Рис. 4.31. Механизм блокировки:

1 — меха­низм блокировки; 2 — вторичный механизм блокировки



  Отсоедините 4 разъема жгута про­водов от жгута проводов.

  Отсоедините жгут проводов от пру­жинной стойки.

  Отсоедините датчик пружинной стойки CDC от пружинной стойки.

  Отверните болт.

  Отсоедините датчик пружинной стойки CDC с кронштейном датчика от пружинной стойки (рис. 4.32).

  Отсоедините тормозной шланг от поддерживающей трубы пружин­ной стойки.

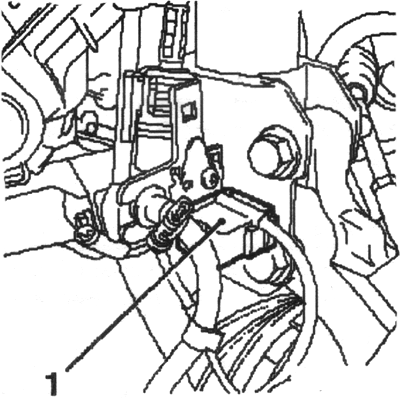

Рис. 4.32. Датчик пружинной стойки CDC:

1 -датчик



  Отсоедините зажим и вытяните тормозной шланг из кронштейна (рис. 4.33).

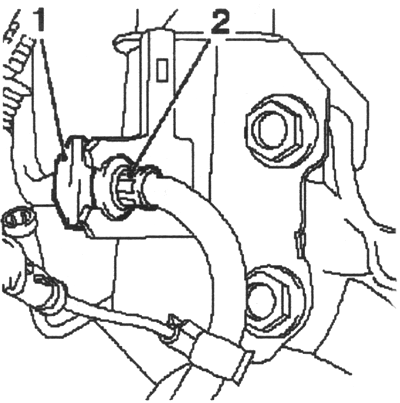

Рис. 4.33. Снятие тормозного шланга:

1 — зажим; 2 — тормозной шланг



  Отсоедините поворотный рычаг от поддерживающей трубы пружин­ной стойки автомобиля Opel Astra (рис. 4.34).

  Удерживайте за лыски открытым гаечным ключом.

  Отсоедините поворотный кулак от пружинной стойки, отвернув 2 болтовых соединения.

  Наклоните поворотный кулак на­ружу.

ПРИМЕЧАНИЕ

  Перед удалением стопорного коль­ца закрепите пружинную стойку.

  Отсоедините стопорное кольцо (рис. 4.35).

  Снимите пружинную стойку.



  Установка



  Установите пружинную стойку в ко­лесную арку.

  Замените пружинную стойку в ко­лесной арке.

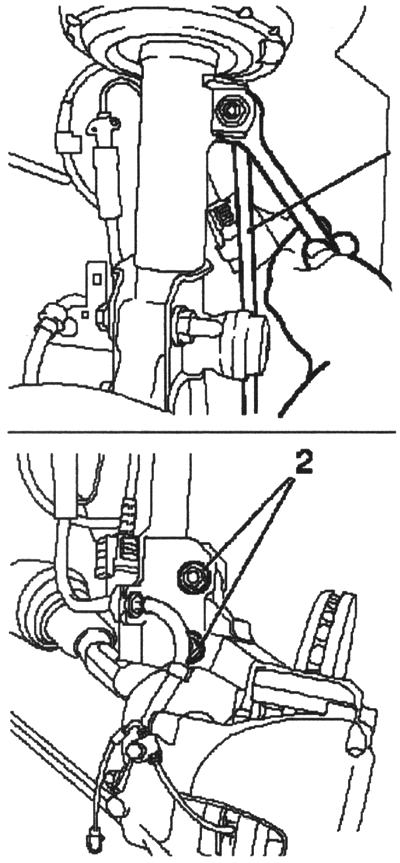

Рис. 4.34. Снятие поворотного рычага:

1 — поворотный рычаг; 2 — болтовые соеди­нения





Рис. 4.35. Стопорное кольцо:

1 — кольцо



  Присоедините новое стопорное кольцо с помощью приспособления КМ 6384 (рис. 4.36).

  Установите пружинную стойку в по­воротный кулак.

  Установите 2 болтовых соедине­ния.

ПРИМЕЧАНИЕ

  Установите болты спереди. Не за­тягивайте до регулировки развала колес.

  Используйте 2 новых болта.

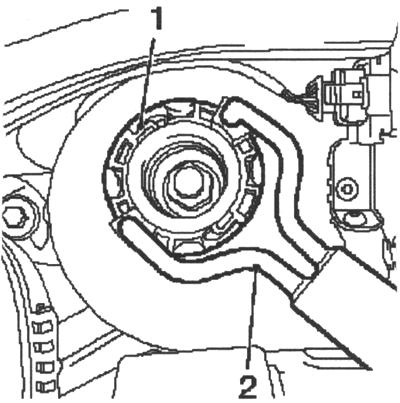

Рис. 4.36. Установка нового кольца:

1 — сто­порное кольцо; 2 — приспособление



  Используйте 2 новых гайки.

  Присоедините поворотный рычаг к поддерживающей трубе пружинной стойки и затяните моментом 65 Нм.

  Используйте новые гайки.

  Удерживайте за лыски открытым гаечным ключом.

  Присоедините тормозной шланг к кронштейну поддерживающей тру­бы пружинной стойки.

ПРИМЕЧАНИЕ

  Правильно проложите шланг.

  Установите тормозной шланг в кронштейн.

  Закрепите тормозной шланг, ис­пользуя зажим.

  Установите датчик пружинной стойки CDC с кронштейном датчика на пружинную стойку.

  Затяните болт крепления.

  Установите жгут проводов на пру­жинную стойку.

  Закрепите жгут проводов в зажиме пружинной стойки.

  Подключите 4 разъема жгута про­водов к жгуту проводов.

  Поверните вторичный механизм блокировки.

  Сместите механизм блокировки вверх.

  Установите переднее колесо и за­тяните болты крепления моментом 110Н-М.

  Проверьте и отрегулируйте развал колес.

  Проверьте и отрегулируйте развал колес.

  Затяните 2 шарнира, поддержива­ющей трубы пружинной стойки к по­воротному кулаку, в 3 приема.

I. Затяните 2 болтовых соединения моментом 50 Нм.

II. Затяните 2 новых шарнира мо­ментом 85 Нм.

III. Доверните 2 новых шарнира на 75° и+15°.
