Опель Астра. Двигатель Z 18 XER DOHC-I. Замена передней нижней крышки зубчатого ремня (2,0 л)





  Снятие



  Отключите разъем жгута проводов датчика массового расхода воздуха.

  Отсоедините шланг воздухозабор­ника впускной трубы.

  Снимите корпус воздушного филь­тра с датчиком массового расхода воздуха.

  Отверните болты крепления и сни­мите верхний элемент крышки зуб­чатого ремня с задней крышки зуб­чатого ремня.

  Отметьте направление вращения поликлинового ремня.

  Поверните натяжитель поликлино­вого ремня в направлении стрелки на рисунке 2.79.

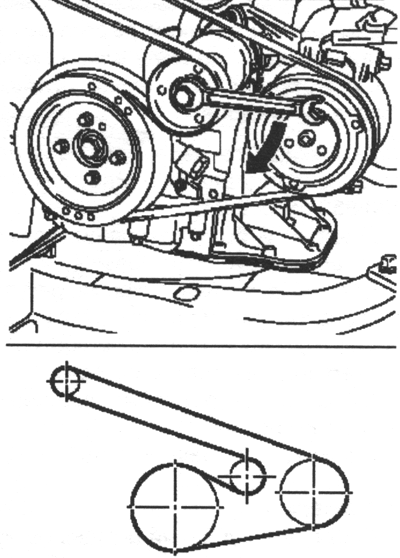

Рис. 2.79. Поворот натяжителя поликли­нового ремня





  Снимите поликлиновый ремень.

  Снимите нижний брызговик двига­теля автомобиля Opel Astra.

  Заблокируйте и сожмите натяжи­тель поликлинового ремня в направ­лении стрелки (по часовой стрелке).

  Отверните зажимные винты и сни­мите с опоры компрессора натяжи­тель поликлинового ремня (рис. 2.80).

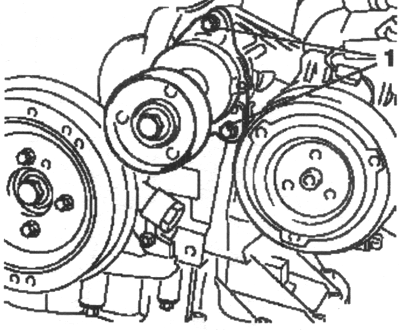

Рис. 2.80. Винты крепления натяжителя поликлинового ремня:

1 — винты



  Снимите демпфер крутильных ко­лебаний удерживая его за болт креп­ления ведущей шестерни.

  Отверните болты крепления и сни­мите нижнюю часть крышки зубчато­го ремня с задней крышки зубчатого ремня.



  Установка



  Прикрепите нижнюю часть новой крышки зубчатого ремня к задней крышке зубчатого ремня, затяните моментом 6 Нм.

  Прикрепите демпфер крутильных колебаний к ведущей шестерне зуб­чатого ремня, затяните моментом 20 Нм.

  Присоедините натяжитель поли­клинового ремня к опоре компрессо­ра, затяните моментом 25 Нм.

  Сожмите натяжитель поликлиново­го ремня (по часовой стрелке) и сни­мите фиксатор.

  Установите нижний брызговик дви­гателя

  Установите поликлиновый ремень.

ПРИМЕЧАНИЕ

  Убедитесь в том, что направление вращения и положение поликлино­вогоремня соответствует норме.

  Натяните поликлиновый ремень, используя натяжитель поликлиново­го ремня.

  Прикрепите верхнюю часть крышки зубчатого ремня к задней крышке зубчатого ремня, затяните момен­том 6 Н-м.

  Установите корпус воздушного фильтра с датчиком массового рас­хода воздуха.

  Подключите разъем жгута проводов датчика массового расхода воздуха.
