Опель Астра. Двигатель Z 18 XER DOHC-I. Замена уплотнений стержней клапанов (установленная головка блока цилиндров)





  Снятие



  Снимите распредвалы.

  Снимите свечи зажигания с по­мощью специального инструмента КМ-194-Е.

  Поднимите автомобиль.

  Снимите правый брызговик двига­теля.

  Сделайте установочную метку на ременном шкиве коленчатого вала (стрелка на рисунке 2.169).

ПРИМЕЧАНИЕ

  Сместите на 180о относительно метки, ВМТ цилиндра №1.

  Подготовьте рычаг МКМ-6086 для снятия клапанной пружины.

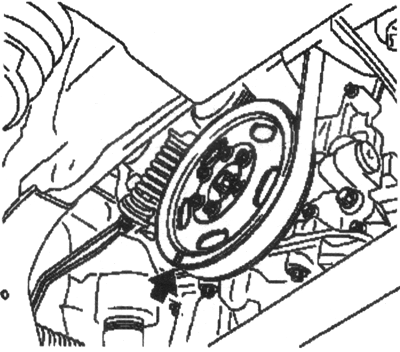

Рис. 2.169. Метка на ременном шкиве ко­ленчатого вала



  Отрегулируйте опоры специаль­ным инструментом МКМ-6086–6.

  Отрегулируйте головки опор по центру относительно ножек опоры и затяните (рис. 2.170).

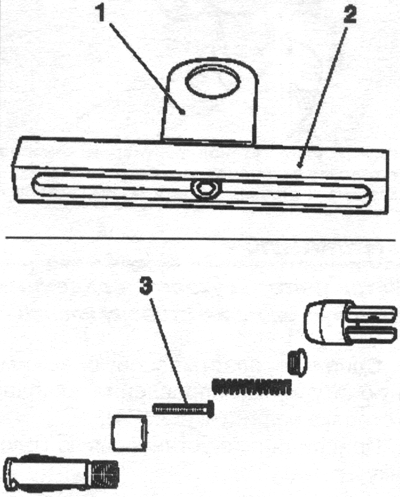

Рис. 2.170. Подготовка специального ин­струмента

для снятия клапанной пружи­ны:

1 — головка опоры; 2 — ножки опоры;

3 — упорная часть



  Удлините плечо рычага МКМ-6086–7 шарниром МКМ-6086–8 и съемной го­ловкой МКМ-6086–10.

  Установите комплект блока МКМ-6086–200.

  Установите упорную часть МКМ-6086–200–10.

  Присоедините рычаг для клапан­ной пружины МКМ-6086.

  Присоедините опоры МКМ-6086–6.

  Вставьте вал блока в опоры.

ПРИМЕЧАНИЕ

  Совместите вал блока с центром от­верстия свечи зажигания

  Затяните 4 болта крепления. Установите рычаг МКМ-6086–7 (рис. 2.171).

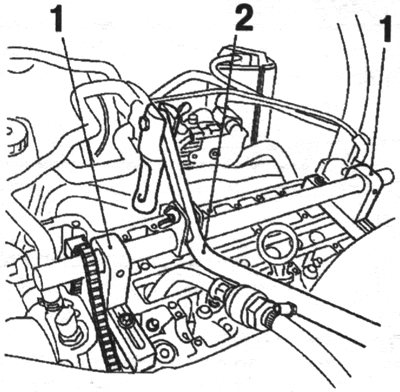

Рис. 2.171. Установка рычага и опор для снятия

клапанной пружины:

1 — опоры; 2 — рычаг



ПРИМЕЧАНИЕ

  Съемная головка должна быть об­ращена к стороне впуска.

  Закрепите установочный вал и за­тяните 2 болта крепления.

  Установите адаптер сжатого воз­духа.

  Вверните в резьбу свечи зажига­ния, цилиндр №1.

  Подайте сжатый воздух в цилиндр №1.

  Снимите 2 пружины впускного кла­пана цилиндра №1.

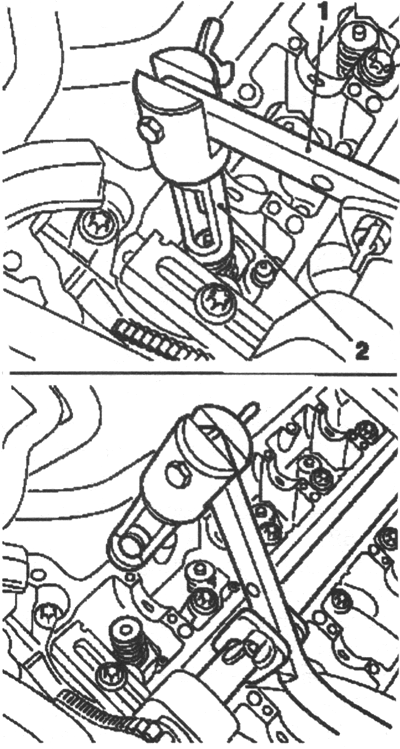

  Аккуратно выдвиньте клапанные пружины вниз рычагом (рис. 2.172).



Рис. 2.172. Процедура сжатия клапанной пружины:

1 — рычаг; 2 — съемная головка



ПРИМЕЧАНИЕ

  Съемная головка (рис. 2.172) долж­на быть помещена вертикально вы­шестержня клапана.

ВНИМАНИЕ

  Соблюдайте правильность уста­новки.

  Снимите сухари и головки клапана, клапанные пружины.

ПРИМЕЧАНИЕ

  Не используйте при этом магнит­ные инструменты.

  Замените уплотнения стержня клапана.

  Поместите новое уплотнение стержня клапана на стержень клапа­на (рис. 2.173).

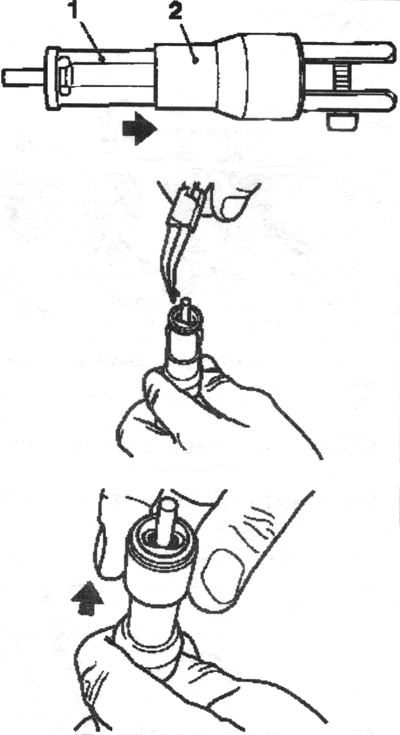

Рис. 2.173. Снятие старого и установка нового

уплотнения стержня клапана



  Наденьте до упора с помощью КМ 958.

  Установите пружины впускного клапана, цилиндр № 1.

  Установите клапанные пружины и головки клапана.

  Установите сухари клапана в голо­вку блока.

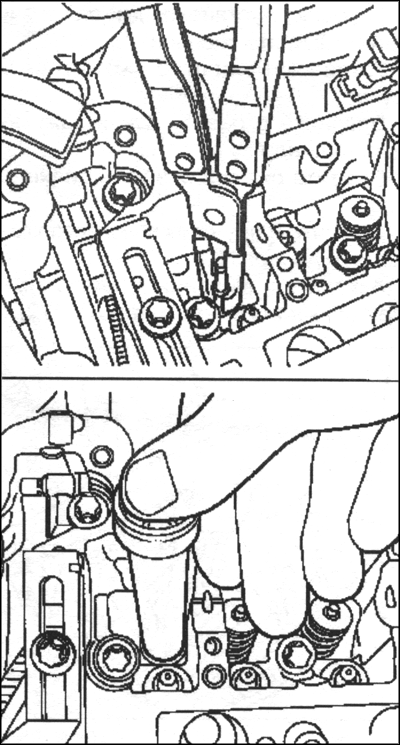

  Сдвиньте пластмассовую зажим­ную втулку (рис. 2.174) в направле­нии крепления плеча рычага.







Рис. 2.174. Установка сухарей клапана в головку

установочного блока:

1 — сухарь клапана; 2 — пластмассовая зажимная втулка



ВНИМАНИЕ



  Установите сухари сведенным на конус концом в сторону клапана

  Сдвиньте пластмассовую зажим­ную втулку в направлении клапана (стрелка на рисунке 2.174).

  Присоедините установочную голо­вку к рычагу.

ВНИМАНИЕ
  Головка должна быть расположена вертикально выше стержня клапана. Сухари должны войти на посадочное место со щелчком.

  Аккуратно сдвиньте клапанные пружины вниз с помощью рычага (стрелка на рисунке 2.175).

ВНИМАНИЕ

  Не делайте 2-ю попытку, не убе­дившись в том, что оба сухаря ус­тановлены в головке блока. Про­верьте надежность посадки суха­рей. Убедитесь в подаче сжатого воздуха.

  Переместите рычаг и снимите его.

  Проделайте вышеописанную про­цедуру для всех цилиндров.

  Перекройте питающую линию сжа­того воздуха.

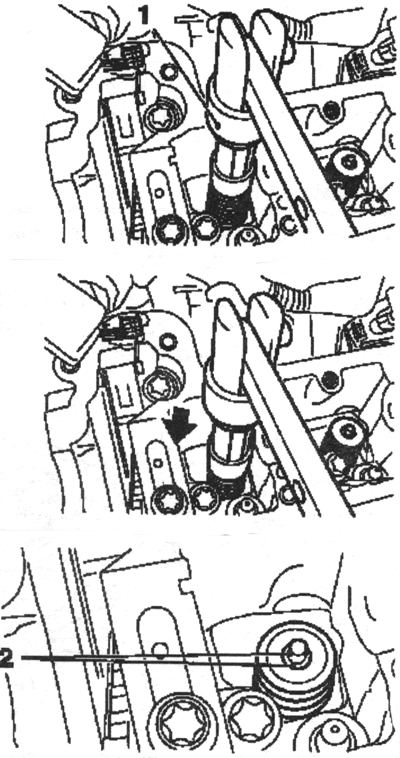

Рис. 2.175. Установка сухарей клапана

и клапанных пружин:

1 — головка; 2 — сухари




  Снимите блокировку коленчатого вала.

  Установите поршень цилиндра №3 в положение ВМТ.

  Вытяните цепь привода механизма газораспределения вверх.

  Равномерно поверните коленча­тый вал (180°).

ПРИМЕЧАНИЕ

  Метка на ременном шкиве коленчатого вала должна совместиться с выступом на корпусе механизма газораспределения.

  Заблокируйте коленчатый вал с по­мощью специального инструмента КМ 952.

  Переставьте адаптер подачи сжа­того воздуха.

  Перекройте питающую линию сжа­того воздуха.

  Отверните адаптер от резьбы све­чи зажигания, цилиндр № 4.

  Вверните в резьбу свечи зажига­ния, цилиндр № 2.

  Подайте сжатый воздух в цилиндр №2.

  Замените уплотнения стержня кла­пана, цилиндр № 2.

  Переставьте адаптер подачи сжа­того воздуха.

  Перекройте питающую линию сжа­того воздуха.

  Отверните адаптер от резьбы све­чи зажигания, цилиндр № 2.

  Вверните в резьбу свечи зажига­ния, цилиндр № 3.

  Подайте сжатый воздух в цилиндр №3.

  Замените уплотнения стержня кла­пана, цилиндр № 3.

  Перекройте питающую линию сжа­того воздуха.

  Отсоединить рычаг клапанной пру­жины.

  Снимите адаптер сжатого воздуха.

  Освободите коленчатый вал.

  Установите рычаг переключения передач в нейтральное положение.

  Выключите стояночную тормозную систему.

  Поднимите автомобиль.

  Заблокируйте коленчатый вал.

  Вытяните цепь привода механизма газораспределения вверх.

  Равномерно поверните коленча­тый вал до упора специального при­способления КМ 952.

  Установите специальный инстру­мент КМ 952.

  Опустите автомобиль



  Установка



  Установите свечи зажигания с по­мощью специального приспособле­ния КМ-194-Е и затяните моментом 25 Нм.

  Визуально проверьте элементы -распредвалы, крышку подшипников распредвала, головку блока цилинд­ров, толкатели клапанов, гидравли­ческие толкатели клапанов.

  Установите гидравлические толка­тели и толкатели клапанов.
