Опель Астра. Двигатель Z 18 XER DOHC-I. Проверка натяжения зубчатого ремня (двигатель 2,0 л)
ПРИМЕЧАНИЕ Эта операция относится только к зубчатым ремням после обкатки. При установке нового зубчатого ремня его необходимо отрегулировать. Испытание выполняется на холодном двигателе — при комнатной температуре.
Снятие компонентов
Отсоедините массовый провод от аккумуляторной батареи Снимите корпус воздушного фильтра с датчиком массового расхода воздуха. Для этого отключите разъем жгута проводов датчика массового расхода воздуха. Ослабив хомут и отвернув болт, отсоедините шланг воздухозаборника впускной трубы. Отверните болты крепления и снимите верхнюю часть крышки зубчатого ремня с задней крышки зубчатого ремня Отметьте направление вращения поликлинового ремня. Поверните натяжитель поликлинового ремня в направлении стрелки на рисунке 2.74.

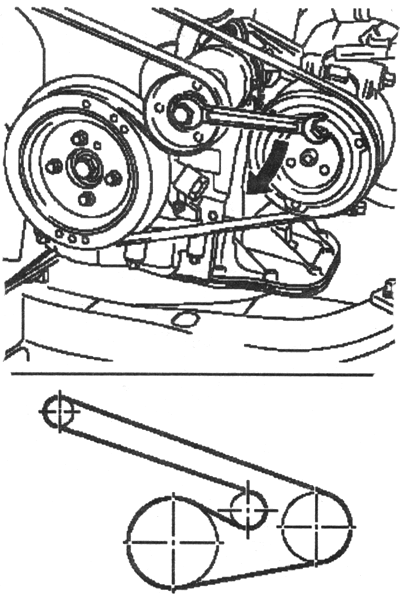

Рис. 2.74. Поворот натяжителя поликлинового ремня
Снимите поликлиновый ремень Снимите нижний брызговик двигателя. Поверните натяжитель поликлинового ремня (по часовой стрелке) и заблокируйте, используя подходящий бородок. Отверните зажимные винты и снимите с опоры компрессора натяжитель поликлинового ремня (рис. 2.75). Снимите демпфер крутильных колебаний, удерживая его за болт крепления ведущей шестерни.

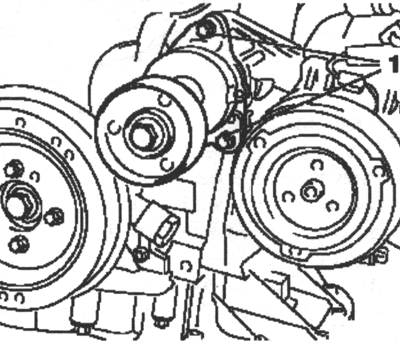

Рис. 2.75. Винты крепления натяжителя поликлинового ремня: 1 — винты
Снимите болты крепления и отделите нижнюю часть крышки зубчатого ремня от задней крышки зубчатого ремня (рис. 2.76).

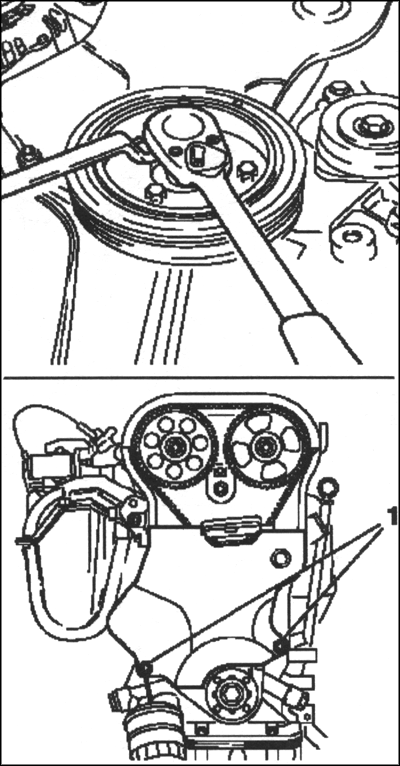

Рис. 2.76. Снятие демпфера крутильных колебаний и нижней части крышки зубчатого ремня: 1 — болты крепления
Поверните коленчатый вал в положение верхней мертвой точки (ВМТ) цилиндра № 1 (зажигание) в направлении вращения двигателя (метка 2) Вращайте за болт крепления ведущей шестерни. Пазы на звездочках распределительного вала должны совместиться с метками на крышке головки блока цилиндров (рис. 2.77).

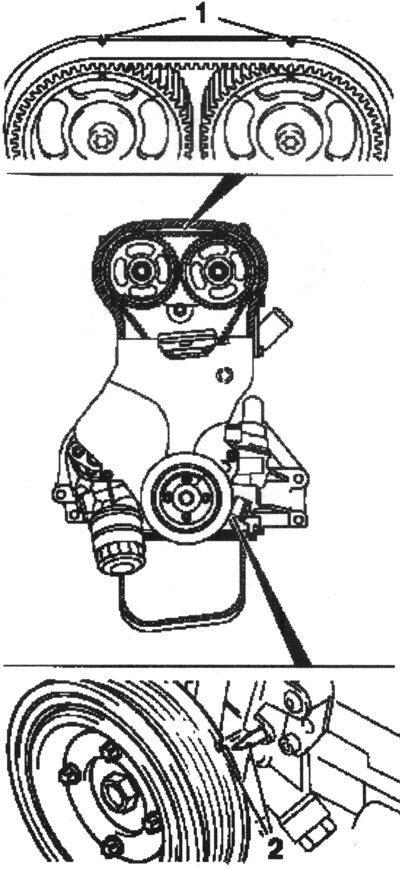

Рис. 2.77. Установка коленчатого вала в положение верхней мертвой точки (ВМТ) цилиндра №1: 1- метки на крышке головки блока цилиндров; 2 — метка на коленчатом вале ПРИМЕЧАНИЕ Блокирующее приспособление КМ-853 должно устанавливаться в этомположении. Отрегулируйте синхронизацию работы механизма газораспределения в случае необходимости.
Проверка
Проверьте установочное положение насоса охлаждающей жидкости и отрегулируйте в случае необходимости (рис. 2.78). Выступ насоса охлаждающей жидкости должен совместиться с соответствующим приливом на блоке цилиндров. Вариант 1: натяжение зубчатого ремня отрегулировано правильно, когда указатель натяжного ролика зубчатого ремня — приблизительно на 4 мм левее паза. Вариант 2: натяжение зубчатого ремня отрегулировано правильно, если указатель натяжного ролика зубчатого ремня совмещается с меткой «USED».

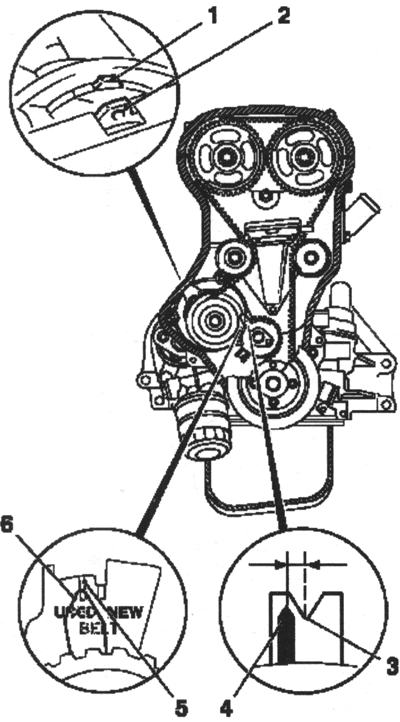

Рис. 2.78. Проверка установочного положения насоса охлаждающей жидкости: 1 — прилив на блоке цилиндров; 2 — выступ насоса охлаждающей жидкости; 3 — паз; 4 — указатель натяжного ролика зубчатого ремня; 5 — метка «USED»; 6 — указатель натяжного ролика зубчатого ремня
Отрегулируйте натяжение зубчатого ремня в случае необходимости.
Установка компонентов
Снимите блокирующее приспособление КМ-853. Прикрепите нижнюю часть крышки зубчатого ремня к задней крышке зубчатого ремня и затяните моментом 6 Нм. Прикрепите демпфер крутильных колебаний к ведущей шестерне и затяните моментом 20 Нм. ПРИМЕЧАНИЕ Прикрепляя демпфер, удерживайте его за болт крепления ведущей шестерни. Присоедините натяжитель поликлинового ремня к опоре компрессора и затяните моментом 25 Нм. Поверните натяжитель поликлинового ремня (по часовой стрелке) и выньте фиксатор. Установите нижний брызговик двигателя. Установите поликлиновый ремень. ПРИМЕЧАНИЕ Обеспечьте правильное направление вращения и положение поликлинового ремня. Натяните поликлиновый ремень натяжителем поликлинового ремня. Прикрепите верхнюю часть крышки зубчатого ремня к задней крышке зубчатого ремня и затяните моментом 6 Нм. Установите корпус воздушного фильтра с датчиком массового расхода воздуха. Подключите разъем жгута проводов датчика массового расхода воздуха.
