Опель Астра. Двигатель Z 18 XER DOHC-I. Регулировка натяжения зубчатого ремня (2,0 л)

ПРИМЕЧАНИЕ

  Регулировка выполняется на холод­ном двигателе при комнатной тем­пературе.

  Перед регулировкой необходимо проверить натяжение зубчатого ремня. Это означает, что коленчатый вал установлен в положение ВМТ цилиндра № 1 и звездочки рас­пределительного вала заблокиро­ваны приспособлением КМ 853.

  Регулировка

  Ослабьте болт крепления натяжного ролика зубчатого ремня I (рис. 2.71).

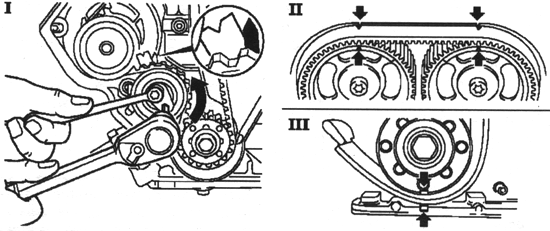

Рис. 2.71. Регулировка натяжения зубчатого ремня

  Поверните натяжной ролик зубча­того ремня эксцентриковым регуля­тором в направлении стрелки (про­тив часовой стрелки).

ПРИМЕЧАНИЕ

  Указатель натяжного ролика зуб­чатого ремня должен быть как раз перед правым ограничителем (рис. 2.71).

  Затяните болт крепления натяжно­го ролика зубчатого ремня

  Снимите приспособление КМ 853.

  Поверните коленчатый вал на два оборота (720^о) в направлении враще­ния двигателя в положение верхней мертвой точки (ВМТ) цилиндра № 1 метка III (рис. 2.71).

  Вращайте за болт крепления веду­щей шестерни.

ПРИМЕЧАНИЕ

  Поворачивайте коленчатый вал медленно и плавно.

  Пазы на звездочках распредели­тельного вала должны совместиться с метками II на крышке головки блока цилиндров (рис. 2.71).

  Заблокируйте звездочки распре­делительного вала в этом положении с помощью КМ-853.

  Частично ослабьте болт крепления натяжного ролика зубчатого ремня и поверните регулировочный экс­центрик в направлении стрелки (по часовой стрелке).

  Вариант I: указатель натяжного ро­лика зубчатого ремня совмещается меткой.

  Вариант II: указатель натяжного ролика зубчатого ремня совмещается с меткой «NEW» (рис. 2.72).

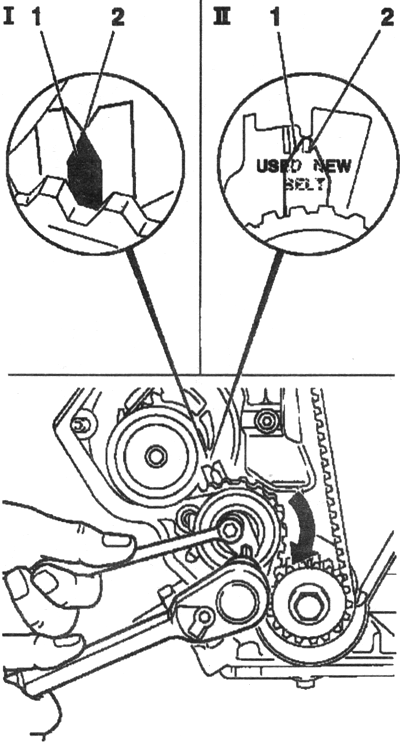

Рис. 2.72. Регулировка натяжения зубча­того ремня

по указателю натяжного роли­ка:

1 — указатель натяжного ролика; 2 — метка

  Затяните болт крепления натяжно­го ролика зубчатого ремня момен­том 20 Нм.

  Снимите приспособление КМ 853.

  Проверка после регулировки

  Поверните коленчатый вал еще на два оборота (720^е) в направлении вращения двигателя в положение ВМТ первого цилиндра и проверьте регулировку натяжного ролика зуб­чатого ремня.

  Если указатель натяжного ролика зубчатого ремня не ,совмещается с соответствующей меткой, повтори­те процедуру регулировки.

  Повторная регулировка

  Обкатайте зубчатый ремень и от­регулируйте.

  Частично ослабьте болт крепления натяжного ролика зубчатого ремня и поверните регулировочный экс­центрик в направлении стрелки (по часовой стрелке).

  Вариант I: указатель натяжного ро­лика зубчатого ремня расположен приблизительно на 4 мм левее от метки.

  Вариант II: указатель натяжного ролика зубчатого ремня совмещается к меткой «USED» (рис. 2.73).

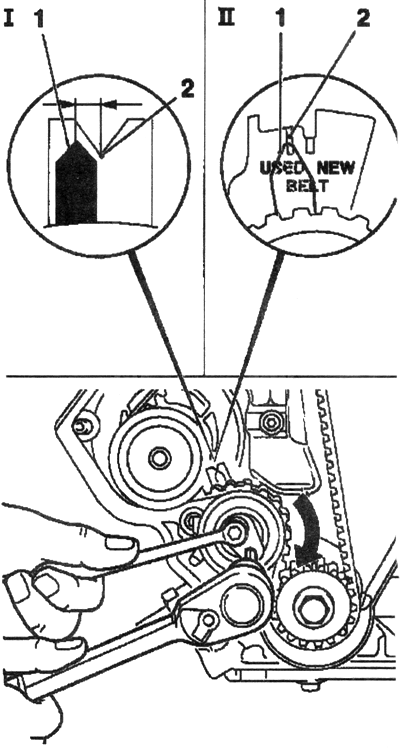

Рис. 2.73. Повторная регулировка натя­жения зубчатого ремня

по указателю на­тяжного ролика:

1 — указатель натяжного ролика; 2 — метка

  Затяните болт крепления натяжно­го ролика зубчатого ремня момен­том 20 Н-м.

  Снимите приспособление КМ 853

  Проверка после регулировки

  Поверните коленчатый вал еще на два оборота (720^о) в направлении вращения двигателя в положение ВМТ первого цилиндра и проверьте регулировку натяжного ролика зуб­чатого ремня.

  Если указатель натяжного ролика зубчатого ремня не совмещается с соответствующей меткой, повтори­те процедуру регулировки.
