Опель Астра. Двигатель Z 18 XER DOHC-I. Проверка компрессии (1,4-1,8 л)





ПРИМЕЧАНИЕ

  Перед процедурой проверки про­грейте двигатель до рабочей тем­пературы(температура масла -80 °С).



  Снятие модуля зажигания



  Снимите жгут проводов модуля за­жигания.

  Снимите крышку модуля зажига­ния с крышки головки блока цилинд­ров в направлении стрелки.

  Отверните два болта крепления.

  Отделите модуль зажигания от свечей зажигания с помощью спе­циального инструмента КМ 6009 2.

  Откройте дроссельную заслонку, используя прибор ТЕСН 2.

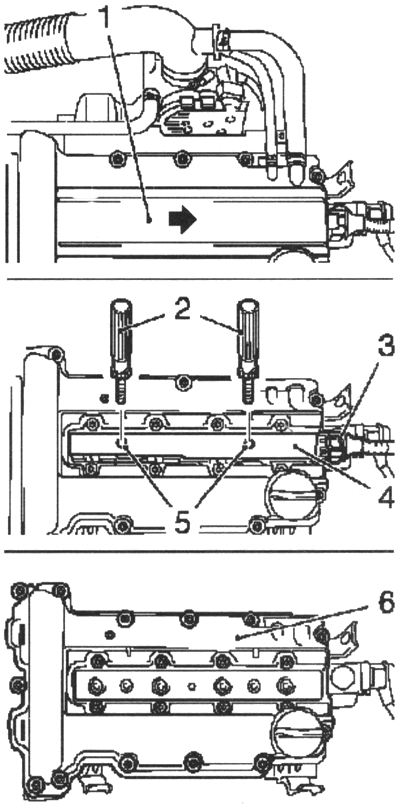

Рис. 2.60. Компоненты, снимаемые при демонтаже

модуля зажигания:

1 — крышка модуля зажигания; 2 — специальный инстру­мент;

3 — жгут проводов модуля зажигания; 4 — модуль зажигания;

5 — болты крепления; 6 — крышка головки блока цилиндров



  Применяйте программу «проверка компрессии» прибора (ТЕСН 2).



  Процедура проверки



ПРИМЕЧАНИЕ

  Используйте тестер компрессии с резиновым конусом и диапазоном

измерений до 1750 кПа (17.5 бар).

  Подключите тестер и включите стартер на 4 с(рис. 2.61).

  Минимальная частота вращения двигателя 300 мин -1.

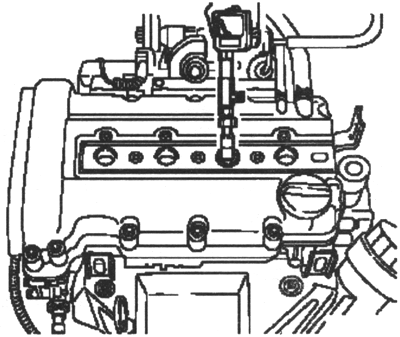

Рис. 2.61. Подключение тестера



  Сравните показания значений ком­прессии.

  Различие значений максимального давления между цилиндрами не должно превышать 100 кПа (1 бар).

  Установка компонентов

  Установите свечи зажигания с по­мощью специального инструмента КМ-194-Е в головку блока цилиндров и затяните моментом 25 Н-м.

  Подключите модуль зажигания к свечам зажигания.

  Затяните два болта крепления мо­ментом 8 Н-м.

  Установите крышку модуля зажига­ния на крышке головки блока цилин­дров.

  Подключите разъем жгута прово­дов модуля зажигания.
