Опель Астра. Simtec 75.1 электронный модуль управления бензиновым двигателем Z 18 XER DOHC-I

  Бензиновый двигатель Z18XER DOHC-I оснащен электронной систе­мой управления двигателем Simtec 75.1 EMS производства Siemens VDO.

  Система управления двигателем обеспечивает регулировку положе­ния распредвалов и управление температурным режимом двигате­ля. Для выполнения этих функци увеличена вычислительная мощ­ность и установлены дополнитель­ные датчики.

  Усовершенствована конструкция блока управления, размещенного на модуле впуска. Применены новый датчик коленчатого вала и два клапа­на управления распредвалами при­вода впускных и выпускных клапа­нов. Кроме того, установлен новый корпус дроссельного патрубка с по­догревом от контура охлаждающей жидкости. Электронный модуль уп­равления двигателем Simtec 75.1 расположен на корпусе впускного коллектора и закреплен четырьмя резьбовыми втулками.

  Технические особенности

  Система управления двигателем имеет следующие отличия от систем двигателей Z 18 ХЕ и Z 16 ХЕР:

— установлена РСВ — печатная плата;

— установлен второй датчик распредвала;

— установлен второй датчик темпе­ратуры.

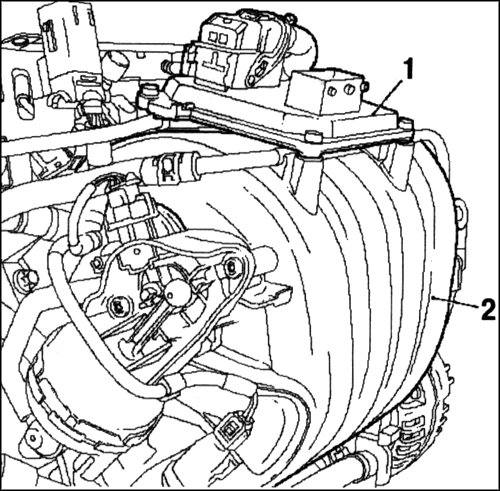

Рис. 2.34. Крепление электронного моду­ля:

1 — электронный модуль управления дви­гателем Simtec 75.1;

2 — впускной коллектор
