Опель Астра. Контур смазки бензинового двигателя Z 18 XER DOHC-I

  Из-за введения регулируемых звездочек распределительных ва­лов механизм регулировки которых приводится в действие за счет дав­ления масла и управляется двумя электромагнитными клапанами, внесены изменения в контур смазки двигателя.

  На приведенной принципиальной схеме контура смазки показан спе­циальный питающий маслопровод, включенный в нижний масляный ка­нал и служащий для питания регуля­торов положения распредвала.

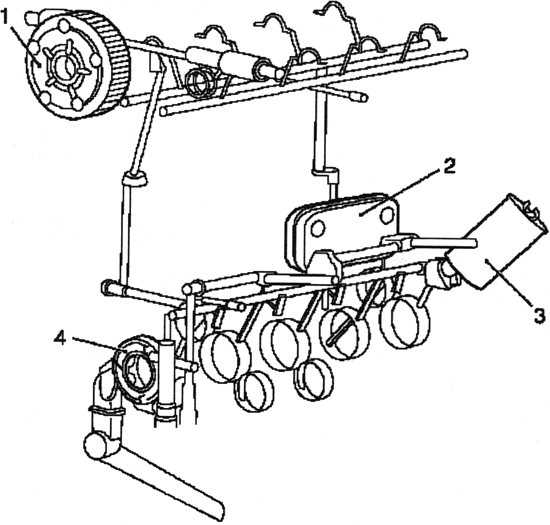

Рис. 2.29. Контур смазки бензинового двигателя Z18 XER DOHC-1:

1 — регуляторы положе­ния распредвала; 2 — маслоохладитель;

 3 — масляный фильтр; 4 — масляный насос
