Lifan Cebrium 720. Выводы соединителей‌‌ системы управления двигателем LFB479Q EFI

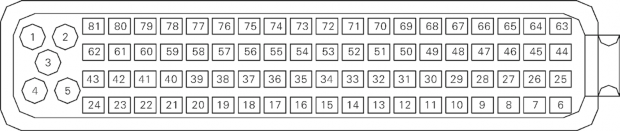

E01 к ЭБУ




12-027




Номер вывода




Цвет




Назначение

Номер вывода




Цвет




Назначение




1




СзБ

Управление катушкой зажигания 3-го цилиндра




42




Сер




Сигнал ДПП

2

Ч

Масса питания

43

ЖБ

Управление клапаном ИФГ

3

Ч

Масса питания

44

БЧ

Управление главным реле




4




СзК

Управление катушкой зажигания 1-го цилиндра




45




—




—

5

КЗ

Питание главного реле

46

—

—

6

ОЧ

Управление форсункой 1-го цилиндра

47

ОЖ

Сигнал УДК с нагревателем

7

РЖ

Управление форсункой 3-го цилиндра

48

ЗО

Сигнал ДДК с нагревателем

8

ЖК

Управление форсункой 2-го цилиндра

49

ЖЧ

Сигнал ДТОЖ

9

СерЖ

Управление реле насоса

50

—

—

10

СерС

Управление компрессором кондиционера

51

ОЗ

Выходной сигнал ДСА

11

С

Сигнал низкого уровня напряжения ДПКВ

52

ЧЗ

Сигнал ДПДЗ

12

—

—

53

—

—

13

—

—

54

Р

Сигнал ДАД

14

—

—

55

—

—

15

—

—

56

—

—

16

—

—

57

—

—




17




СерФ

Управление высокой частотой вращения вентилятора




58




—




—

18

—

—

59

БЧ

Сигнал датчика ускорения




19




—




—




60




ЧЗ

Сигнал выключатель усилителя рулевого управления

20

Ф

Двигатель ДЗ (-)

61

—

—




21




Ж




Двигатель ДЗ (+)




62




Кор

Управление катушкой зажигания 4-го цилиндра

22

—

—

63

—

—

23

ЗФ

Нагрев ДДК (-)

64

БЗ

Управление КПА




24




ФБ




Нагрев УДК




65




СерО

Управление низкой частотой вращения вентилятора

25

ЗЖ

Управление форсункой 4-го цилиндра

66

КБ

Опорное напряжение 5 В

26

—

—

67

К

Питание ЭБУ от аккумуляторной батареи

27

Р

Сигнал ДПДЗ

68

КЗ

Напряжение с замка зажигания








28

—

—

69

СерБ

Выключатель сигнала торможения

29

—

—

70

КЧ

Опорное напряжение 5 В

30

Ж

Сигнал высокого уровня напряжения ДПКВ

71

С

Сигнал ДТВВ

31

—

—

72

—

—

32

—

—

73

ФЧ

Сигнальная масса ПДК

33

СерК

Сигнал торможения

74

Б

Сигнальная масса

34

—

—

75

СерЗ

KW2000 связь

35

—

—

76

БЧ

Сигнальная масса

36

Б

Высокий уровень сигнала ДД

77

СзБ

Сигнал ДПРВ

37

Ч

Низкий уровень сигнала ДД

78

—

—

38

БЧ

CAN_В

79

КЗ

Сигнал запроса включения кондиционера

39

Ч

CAN_Н

80

—

—




40




Ж




Сигнал выключателя среднего напряжения




81




РЗ

Управление катушкой зажигания 2-го цилиндра

41

КЖ

Сигнал ДПП


























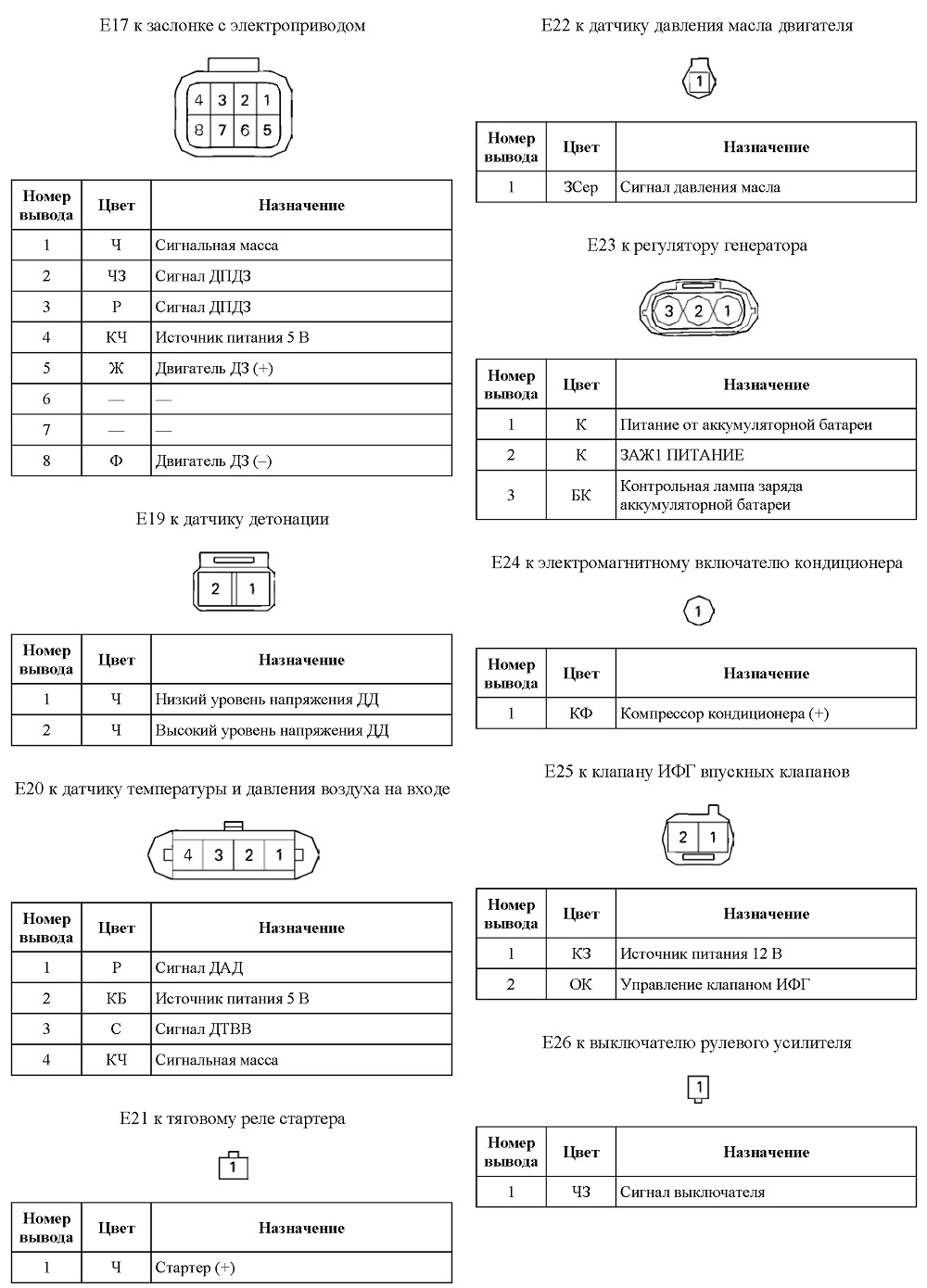

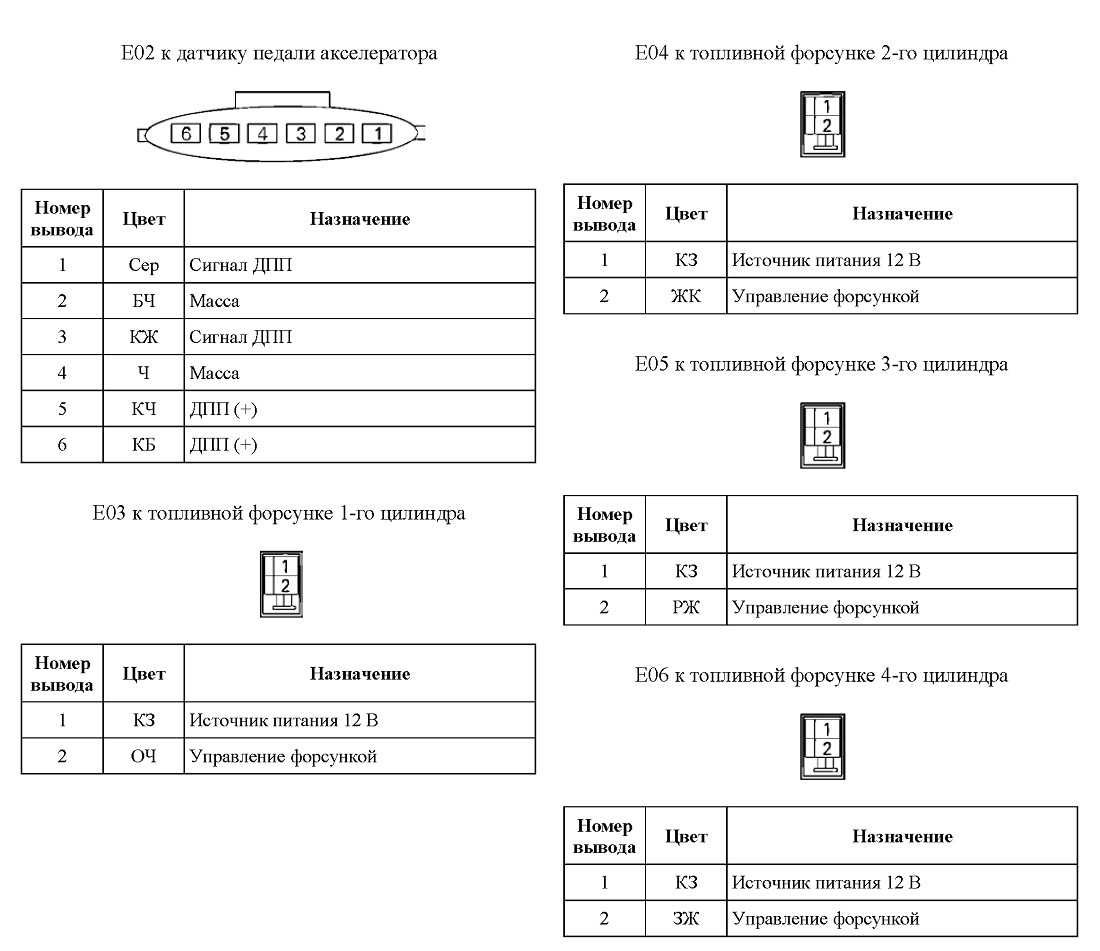

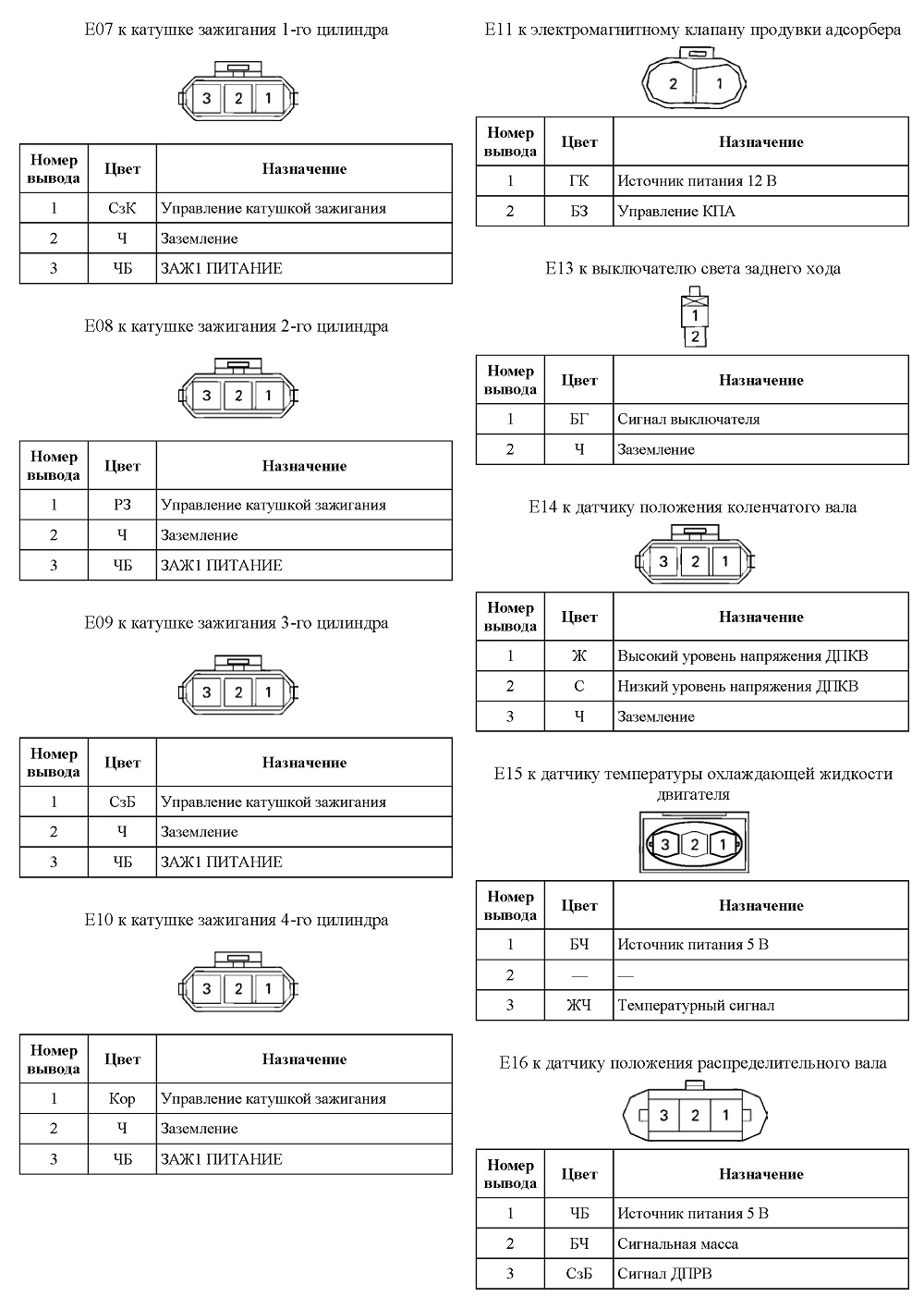

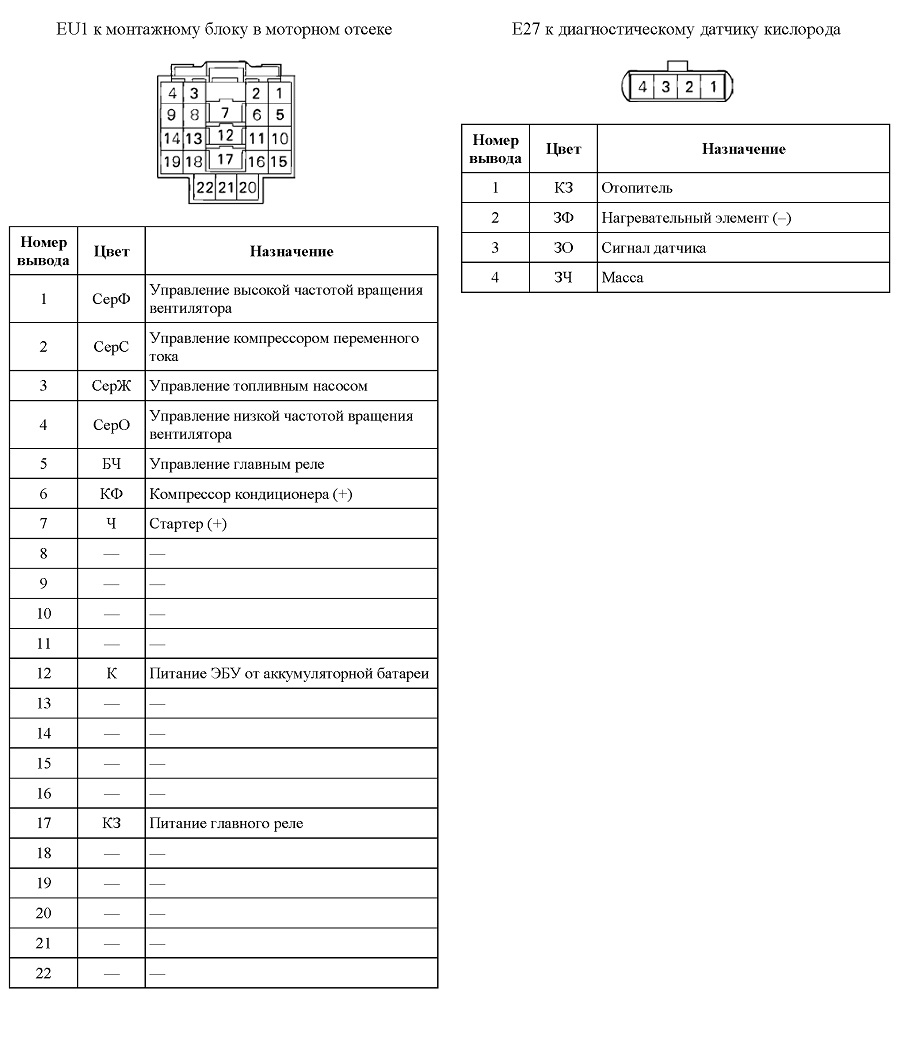

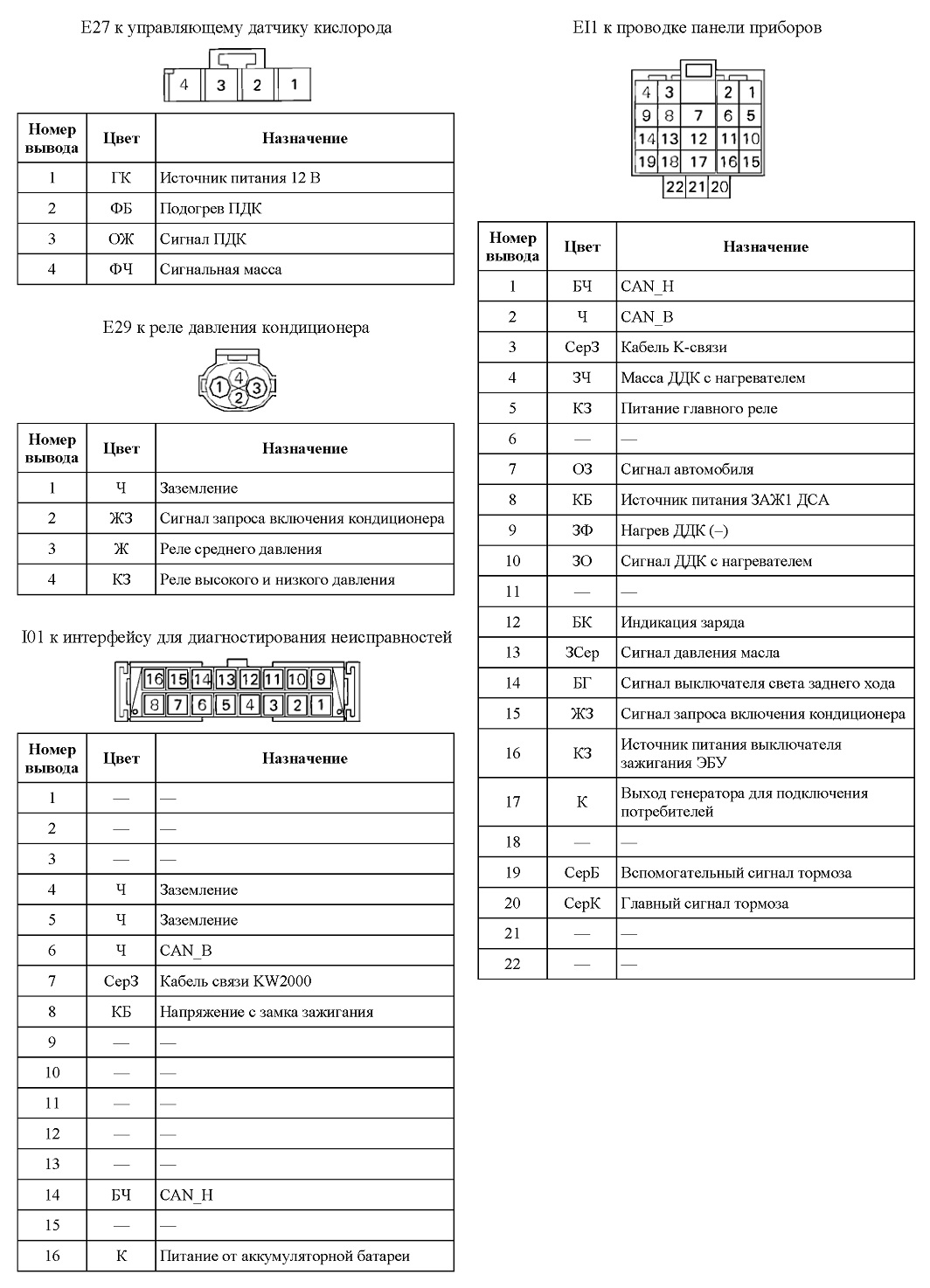

Базовая проверка‌‌‌ системы управления двигателем



△ Совет

Если неисправность не определена при проверке кодов неисправностей, должны быть проверены все возможные контуры как возможная причина неисправности, затем необходимо проанализировать и устранить неисправность. В большинстве случаев базовой проверки двигателя, выполненной с использованием приведенной ниже таблицы, бывает достаточно для быстрого и эффективного обнаружения неисправности.




Номер пункта

Объект контроля

Рекомендуемое действие




1

Проверить напряжение аккумуляторной батареи.

  • Напряжение аккумуляторной батареи должно быть ≥ 9,6 В.

Проверить соответствие норме

ДА

Перейти к пункту 2




НЕТ




Зарядить или заменить аккумуляторную батарею




2

Проверить пуск двигателя.

  • Пуск двигателя. Проверить соответствие норме

ДА

Перейти к пункту 3




НЕТ




Перейти к пункту 6




3

Проверить воздушный фильтр.

  • Демонтировать воздушный фильтр.

  • Проверить воздушный фильтр на предмет загрязнения пылью и маслом визуально.

Проверить соответствие норме

ДА

Перейти к пункту 4




НЕТ




Очистить или заменить воздушный фильтр




4

Проверить частоту вращения холостого хода.

  • Пуск двигателя.

  • Оставить двигатель работать на холостом ходу.

Проверить соответствие норме

ДА

Перейти к пункту 5




НЕТ




См. главу 12 «Система управления

двигателем — Диагностирование неисправности, таблица поиска неисправности»




5

Проверить угол опережения зажигания.

  • Используя стробоскоп или тестер для проверки зажигания, проверить угол опережения зажигания.

Проверить соответствие норме

ДА

Перейти к пункту 6




НЕТ




См. главу 12 «Система управления

двигателем — Диагностирование неисправности, таблица поиска неисправности»




6

Проверить давление топлива.

  • Проверить давление топлива с помощью манометра.

Проверить соответствие норме

ДА

Перейти к пункту 7




НЕТ

См. главу 12 «Система управления

двигателем — Диагностирование неисправности, таблица поиска неисправности»




7

Проверка искры.

  • Демонтировать поочередно свечи зажигания.

  • Проверить свечу зажигания. Проверить соответствие норме

ДА

Базовая проверка завершена




НЕТ




Заменить свечу зажигания
