Lifan Cebrium 720. Блок цилиндров‌ двигателя LFB479Q EFI

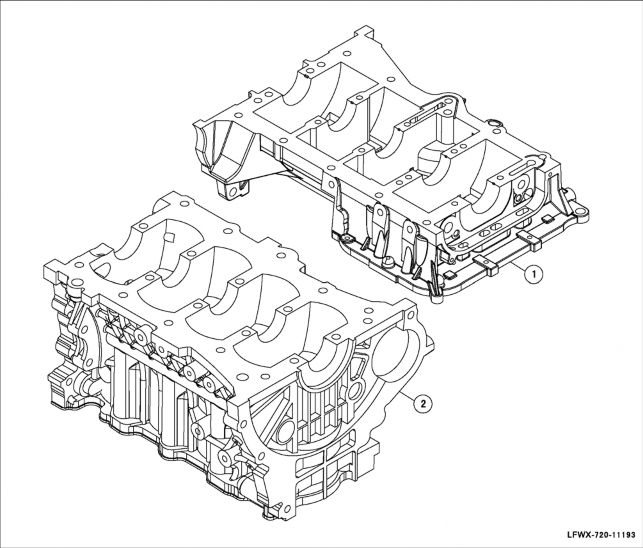

Схематическое изображение компонентов‌

1 Нижняя часть блока цилиндров

2 Верхняя часть блока цилиндров

Проверка‌

1. Проверка деформации поверхности верхней части блока цилиндров.

   А. Тщательно очистить прокладку плиты блока цилиндров и блок цилиндров с помощью мягкой щетки

   и растворителя.

    Внимание!

   При очистке с применением растворителей, кислот или щелочных веществ необходимо следовать рекомендациям производителя.






   Б. С помощью линейки или плоского щупа проверить возможную деформацию верхней плоскости блока цилиндров. Если деформация превышает максимальное значение, заменить блок цилиндров.

   Максимальная деформация: 0,05 мм.






2. Проверка диаметра цилиндра в верхней части блока цилиндров.

   А. Измерить диаметр отверстия цилиндра в отметках А, Б и В с помощью калибра.

   Номинальный диаметр: 79,00-79,13 мм.

   △ Совет

   Необходимо измерить по осевому направлению и по направлению хода в каждой отметке соответственно.

   Б. Рассчитать разницу между максимальным и минимальным значениями шести измеренных величин.

   Максимальная разница: 0,10 мм.

    Внимание!

   При превышении максимального значения заменить верхнюю часть блока цилиндров.
