Lifan Cebrium 720. Схема электрических соединений системы управления двигателем LFB479Q EFI
Питание, подключение к массе, линия передачи данных ЭБУ

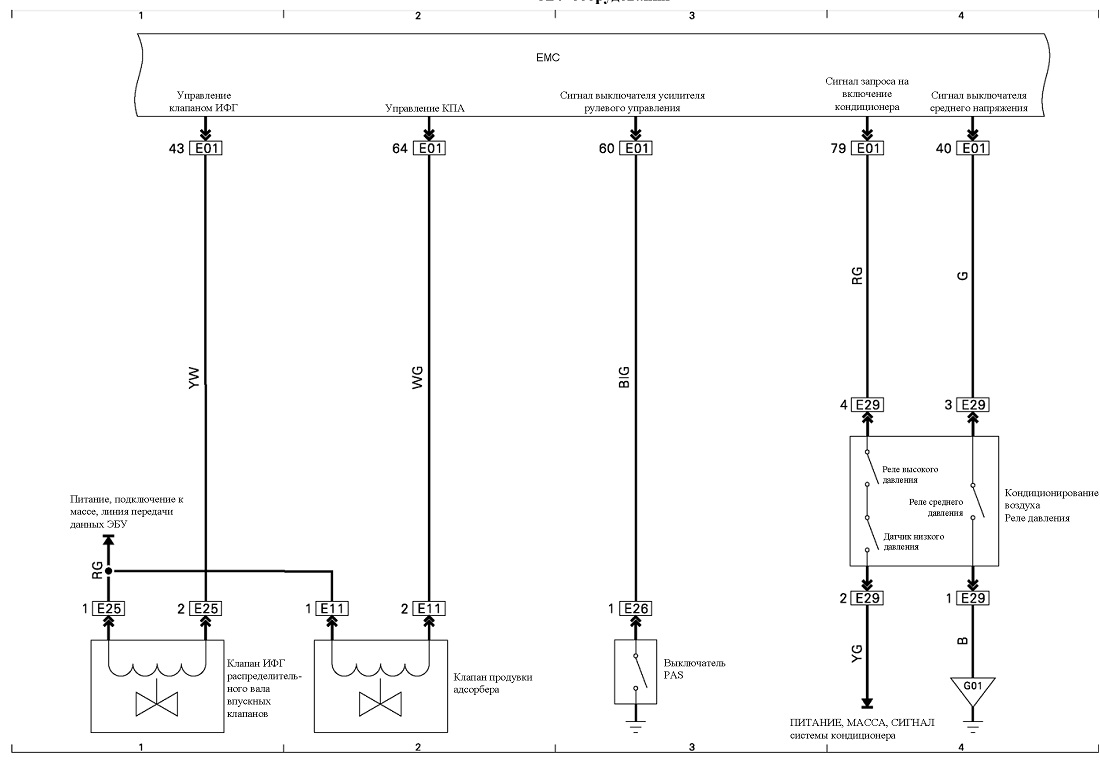

ЭБУ оборудования
Датчик ЭБУ

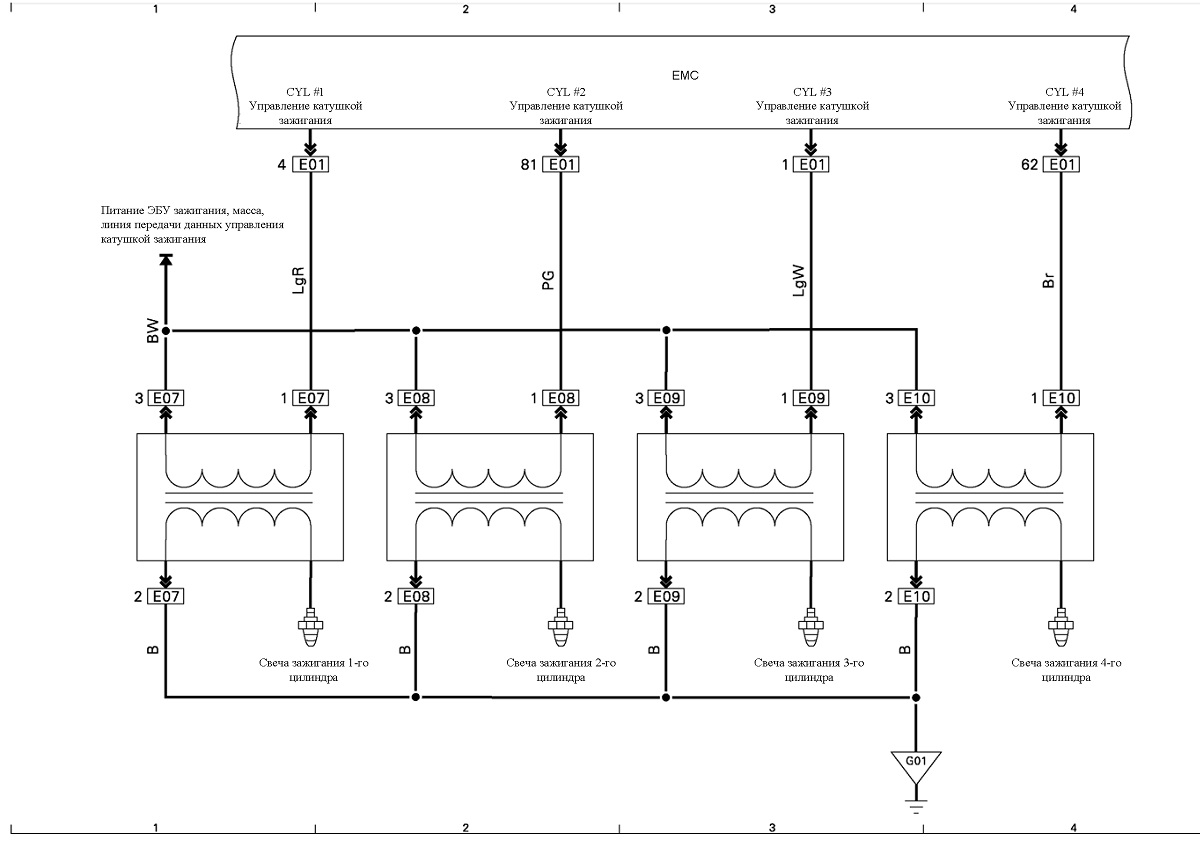

ЭБУ системы зажигания
Управление вентилятором системы охлаждения

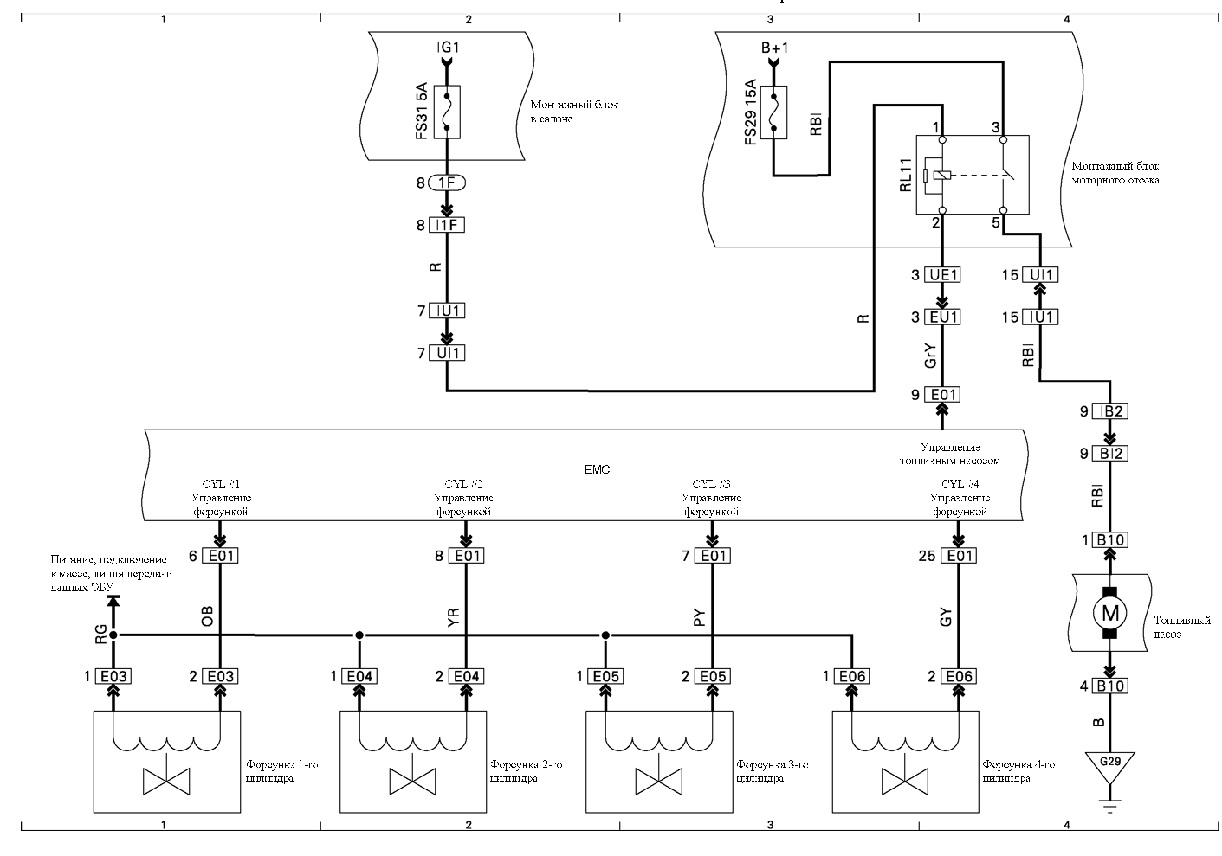

Топливный насос и топливная форсунка

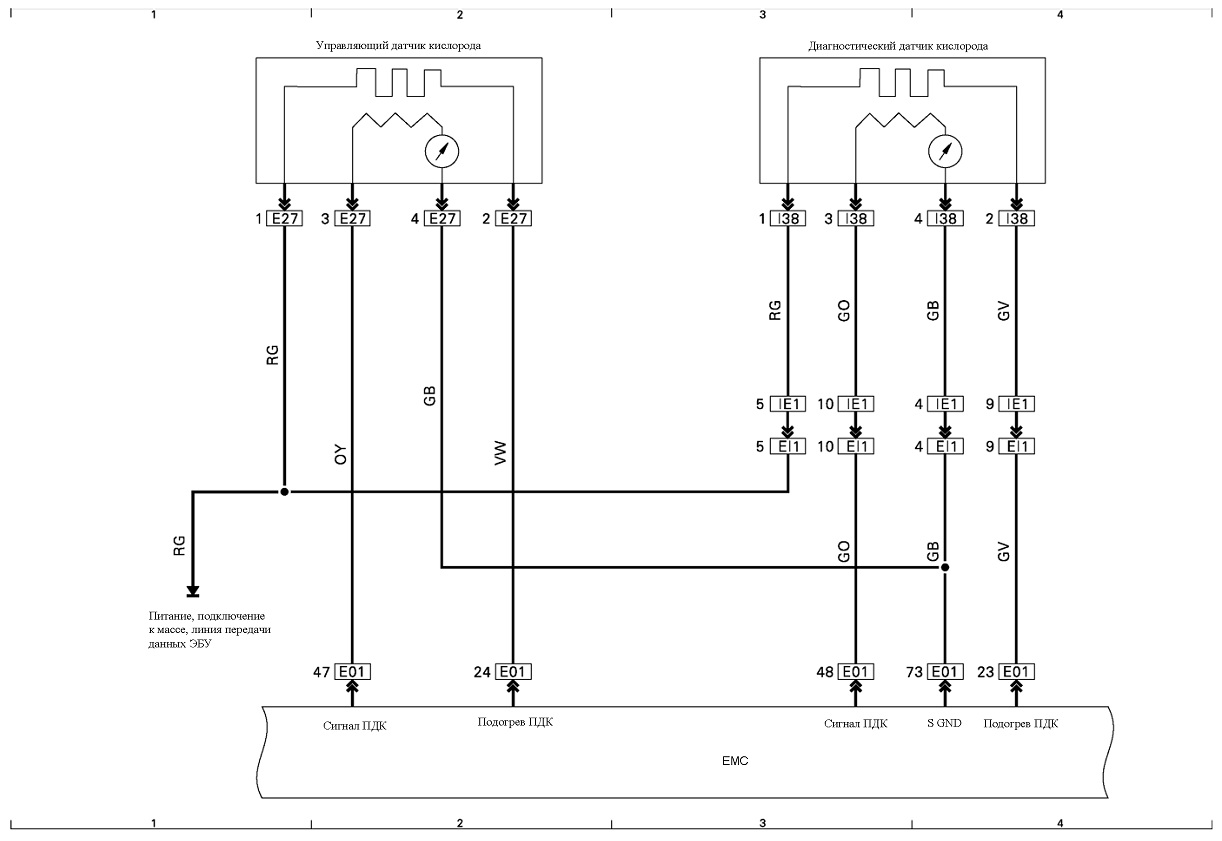

Датчик кислорода
