КАРДАННАЯ ПЕРЕДАЧА АВТОМОБИЛЕЙ КАМАЗ

Схема карданных передач автомобиля КАМАЗ зависит от колесной формулы (см. табл. 29).

Комплекты карданных валов для конкретных автомобилей зависят от колесной базы и передаваемого момента (см. табл. 30).

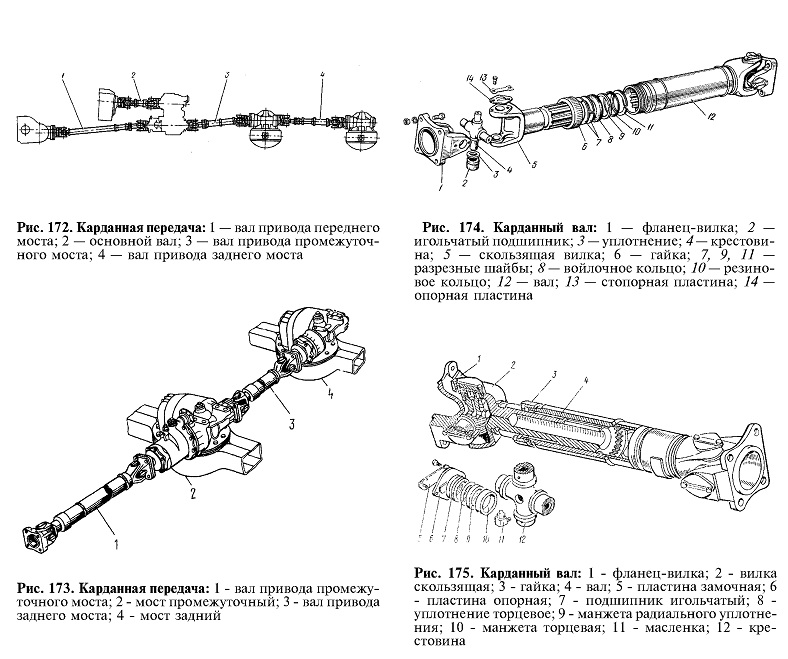

Карданная передача автомобилей 6х4 (рис. 173) состоит из двух карданных валов: привода промежуточного 2 и заднего 4 мостов.

Карданная передача полноприводных автомобилей (рис. 172) состоит из четырех карданных валов: основного вала между коробкой передач и раздаточной коробкой, вала привода промежуточного моста, вала привода заднего моста и вала привода переднего моста.

Карданные валы (рис. 174 и 175) изготовлены из тонкостенных труб, к одному концу которых приварена неподвижная вилка шарнира, а к другому — шлицевая втулка, соединенная со скользящей вилкой шарнира.

Все шарниры карданной передачи состоят из неподвижной или скользящей вилки, фланца-вилки и крестовины, установленной в ушках вилок на игольчатых подшипниках.

Уплотнение (рис. 176) игольчатых подшипников
комбинированное. Оно состоит из резиновой само-поджимной двухкромочной манжеты радиального уплотнения, встроенной в обойму подшипника, и двухкромочной торцовой манжеты, напрессованной на шип крестовины.

В конструкции карданных валов применено подвижное шлицевое соединение, обеспечивающее необходимое изменение рабочей длины вала при движении автомобиля. Для защиты шлицевого соединения от попадания грязи и удержания смазочного материала карданные валы в местах соединения герметизированы. Смазочный материал удерживается во внутренней полости от вытекания заглушкой, завальцованной в шлицевой втулке, а также резиновыми войлочными кольцами, которые поджимаются гайкой.

На автомобилях КАМАЗ-53229,КАМАЗ-55111, КАМАЗ-65115 устанавливаются усиленные карданные валы модели 4310 с круглыми фланцами. Карданный вал привода среднего моста дополнительно усилен за счет увеличения диаметра трубы с 82 до 94мм.

Порядок эксплуатации, технического обслуживания и ремонта аналогичен изложенному в соответствующих разделах Руководства по техническому обслуживанию и ремонту автомобилей КамАЗ типа 6х4.

Техническое обслуживание

При сервисе 2:

— проверить состояние и зазор в шарнирах карданных валов, зазор не допускается;

— закрепить фланцы карданных валов.

Болты соединения фланцев карданных валов переднего и заднего мостов должны быть затянуты с моментом 80—90 Н.м (8—9 кгс- м), болты фланцев карданного вала промежуточного моста — 60—70 Н.м (6—7 кгс- м), болты крепления фланцев основного карданного вала — 120—140 Н.м (12—14 кгс. м);

— смазать шарниры карданных валов.

При сервисе С проверить наличие зазора в шлицевых соединениях карданных валов, зазор не допускается.

При значительном радиальном и торцовом зазорах в подшипниках крестовины нужно разобрать шарнир и заменить подшипники и крестовину. Следует периодически проверять зазор в шлицевом соединении, отсоединив один из фланцев карданного вала. При наличии ощутимого зазора в шлицевом соединении заменить карданный вал.
