РЕМОНТ КОРОБКИ ПЕРЕДАЧ АВТОМОБИЛЕЙ КАМАЗ - ЧАСТЬ 1

Для проверки редукционного клапана делителя снимите клапан с коробки передач и установите на стенд, который должен быть оборудован пневмосистемой с давлением воздуха 588...686 кПа (6...7 кгс/см2), которое подается на вход клапана. На выходе из клапана должен быть установлен манометр для контроля давления, обеспечивающий точность замера не менее 4,9 кПа (0,05 кгс/см2). Проверьте давление выходящего воздуха, которое должно быть 387...436 кПа (3,95...4,45 кгс/см2). 11ри несоответствии давления указанной величине снимите пломбу, выверните пробку 12 (рис. 143) и, подбирая необходимое количество шайб 13, отрегулируйте клапан и запломбируйте.

Рис. 143. Редукционный клапан: 1 - корпус пружины; 2 -пружина впускного клапана; 3 - прокладка; 4 - клапан впускной; 5 - шток впускного клапана; 6 - корпус; 7 -гайка накидная; 8 - мембрана; 9 - шайба; 10 - крышка корпуса; 11 - пружина уравновешивающая; 12 - пробка; 13 - шайба регулировочная

Для снятия и разборки крана управления делителем

при ремонте выверните болты крепления трех воздуховодов, отсоедините кран 1 управления делителем (см. рис. 138) от кронштейна опоры 2, выверните винты крепления хомута троса к рычагу переключения передач, выньте резиновую втулку из корпуса опоры уплотнителя люка, выверните винты крепления крышки переключателя крана управления, осторожно снимите крышку с фиксаторами и пружиной, обратив внимание на сохранность шариков, и отсоедините трос от рычага переключателя. Снимите кран управления делителем в сборе и разберите его.

При частичной разборке: выверните болты 2 (рис. 144) крепления крышки 3 с тросом к корпусу 5 крана, промойте детали крана и смажьте рабочие поверхности деталей смазкой 158. Соберите кран управления. Смажьте трос, залив в оплетку троса с помощью масленки 10...15 г масла ТСп-15К. При обрыве троса кран полностью разберите и замените трос, для этого отсоедините трос крана с крышкой 3 в сборе, отверните накидную гайку 6 и вытяните трос с золотником в сборе из оплетки троса, далее отверните контргайку 1 (рис. 145), выверните наконечник 3 троса из золотника 6. Изготовьте новый трос из винтового многожильного каната (сталь 65ГА ГОСТ 3062—80) диаметром 1,6 мм по размерам, указанным на рис. 130, вставьте новый трос в золотник, вверните наконечник троса, обеспечив осевое перемещение троса относительно золотника 0,1... 0,3 мм и надежно законтрите гайкой 1. Золотник 6 крана после сборки должен свободно вращаться относительно троса от руки. Соберите кран управления.

При проверке пневмосистемы на герметичность определите место утечки воздуха на слух. Поочередно перемещая переключатель управления в положение ВЫСШАЯ ПЕРЕДАЧА или НИЗШАЯ ПЕРЕДАЧА, прослушайте воздухопроводы пневмосистемы управления делителем, а нажав педаль сцеп-


ления до упора, — воздухопроводы системы переключения делителя.

Обнаруженную утечку устраните подтягиванием болтов или заменой уплотнительных шайб и неисправных воздухопроводов.

Регулирование зацепления зубчатых муфт синхронизатора делителя передач проводите при подведенном к пневмосистеме сжатом воздухе и нажатом до упора клапане включения делителя следующим образом:

— снимите пломбы, расконтрите и выверните два установочных винта 1 и 5 (рис. 146) на корпусе механизма переключения передач делителя и снимите крышку 3 смотрового люка;

— переместите золотник крана управления делителем в положение НИЗШАЯ ПЕРЕДАЧА и, вворачивая задний установочный винт 5 до соприкосновения с рычагом, доверните его еще на 1/4 оборота и законтрите контргайкой 4. При этом положении ведущий вал (при снятой коробке передач) должен проворачиваться от руки легко, без заеданий;

— переместите золотник крана управления делителем в положение ВЫСШАЯ ПЕРЕДАЧА и передним установочным винтом 1 отрегулируйте зацепление, как указано выше;

— через смотровой люк в корпусе механизма переключения передач делителя проверьте рабочий ход рычага до упора в установочные винты (16,5...19 мм по центру отверстия в рычаге);

— установочные винты 1 и 5 законтрите и запломбируйте.

При ремонте дистанционного привода управления коробкой передач для снижения усилия при переключении передач замените смазку в трех опорах привода и сферических головках шарнирных соединений рычагов. Свежую смазку в опоры закачайте через


пресс-масленки, ввернув их вместо пробок в корпусах опор.

Если после смазывания опор усилие на рычаге при переключении передач не изменилось или снизилось недостаточно, разберите опоры в следующем порядке:

— выверните болты 19 (см. рис. 138) крепления регулировочного фланца; выверните болты крепления опоры на картере сцепления;

— снимите резиновый чехол шарнирного соединения, обращая внимание на сохранность ограничительного шарика и пружины;

— отверните с промежуточной тяги регулировочный фланец 18 и вытяните промежуточную тягу из опоры;

— отсоедините головку 6 передней тяги, обращая внимание на сохранность шарика и пружины;

— отсоедините крышки 15 от опоры, расположенной в картере маховика;

— выньте переднюю тягу, расположенную в развале блока цилиндров;

— снимите опору рычага переключения передач, расположенную на переднем торце блока, как описано ниже. Выньте из корпусов опор сухари 11, втулки 18, пружину 14.

Детали и полости опор промойте керосином или дизельным топливом, замените изношенные уплотнительные кольца. При сборке смажьте трущиеся поверхности смазкой 158; заложите свежую смазку в полости опор. После сборки отрегулируйте дистанционный привод.

Для регулирования дистанционного привода управления механизмом переключения передач коробок моделей 14 и 15:

— установите рычаг переключения коробки передач в нейтральное положение;

— ослабьте стяжные болты 24 (см. рис. 138) стяжного регулировочного фланца 18, выверните четыре соединительных болта 19 и наверните на один-два оборота регулировочный фланец на промежуточную тягу 17;

— отверните контргайки 8 и 22 установочных винтов 9 и 21. Застопорите рычаг 7 наконечника и рычаг штока 23 вворачиванием установочных винтов в отверстия рычагов;

— отворачивая регулировочный фланец до соприкосновения его торца с торцом фланца штока по всей плоскости, соедините их четырьмя болтами 19. Фланец закрепите на промежуточной тяге, затянув болты 24;

— выверните на 31 мм установочный винт 9, расположенный на передней опоре рычага переключения передач, а установочный винт 21, расположенный на задней опоре рычага, — на 16 мм. После этого застопорите их контргайками.

Для снятия и разборки опоры рычага переключения передач наклоните кабину, снимите шумоизоляционный чехол рычага переключения передач, детали уплотнителя опоры, отсоедините воздуховоды пневмосистемы делителя (коробки передач модели 15), кронштейн крепления генератора, тяги и тросы управления топливным насосом, снимите головку 6 (см. рис. 138) передней тяги, выверните болты крепления кронштейна опоры к двигателю и снимите опору, отсоедините кран 1 управления делителем и рычаг переключения передач.

Разберите опору в такой последовательности: снимите резиновый чехол 14 (см. рис. 139), держатель 9 колпака, пружину тормоза, нажимной диск 6, диск 8 тормоза, отверните гайку 15, извлеките пружину 10 и нажимную шайбу 11, снимите рычаг 4 наконечника, выньте штифты 16 и ось 12 наконечника рычага.

Детали промойте, трущиеся поверхности смажьте смазкой 158. При сборке, заворачивая гайку 15, совместите ее паз с пазом кронштейна и раскерните. Полость А опоры заполните смазкой 158. Наконечник 13 рычага должен поворачиваться во взаимно перпендикулярных направлениях усилием 24, 5... 34, 3 Н (2,5...3,5 кгс), приложенным к конусной поверхности наконечника рычага.

Для регулирования зазоров между кареткой синхронизатора делителя и сухарями вилки переключения делителя передач снимите крышку 6 (см. рис. 137) смотрового люка картера делителя. Расконтрите и
выверните два болта крепления вилки механизма переключения передач в делителе так, чтобы валик 13 с укрепленным на нем рычагом 16 перемещался свободно в осевом направлении, снимите механизм переключения делителя.

Рис. 147. Приспособление для центрирования ведущего вала делителя передач: 1 - корпус приспособления; 2 - пластина установочная; 3 - штифт установочный; 4 - винт установочный; 5 - болт; 6 - втулка; 7, 13 - пружины; 8 - стакан; 9 - конус центрирующий; 10 - вал делителя ведущий: 11 - рычаг зажимной; 12 - шайба упорная; 14 - штифт; 15 - шайба зажимная

Сцентрируйте ведущий вал 2 делителя специальным приспособлением, которое состоит из корпуса с центрирующим устройством и двух зажимных рычагов. Для этого центрирующий конус 9 (рис. 147) вставьте во внутренний конус ведущего вала делителя, закрепив приспособление на картере делителя поворотом зажимных рычагов 11. Установочные штифты 3 при этом центрируют приспособление относительно поверхности В, обеспечив смещение оси вала не более 0,2 мм.

Переместите вилку 14 (см. рис. 137) вправо до упора сухаря 15 в каретку синхронизатора 7. Перемещая валик 18 с закрепленным на нем рычагом 16 вправо, обеспечьте зазор 0,3...0,6 мм, для чего между привалоч-ной плоскостью картера делителя под корпус механизма переключения передач и головкой рычага 16 поместите установочную пластину 2 (см. рис. 147) толщиной 0,3...0,5 мм. Переместите валик до упора головки рычага в пластину. Вверните и законтрите отгибными шайбами болты крепления вилки. Установите на место механизм переключения делителя передач и смотровую крышку 6 (см. рис. 137).

Для разборки коробки передач:

— отсоедините делитель 4 (см. рис. 136) или картер сцепления 38 (см. рис. 128) от коробки передач;

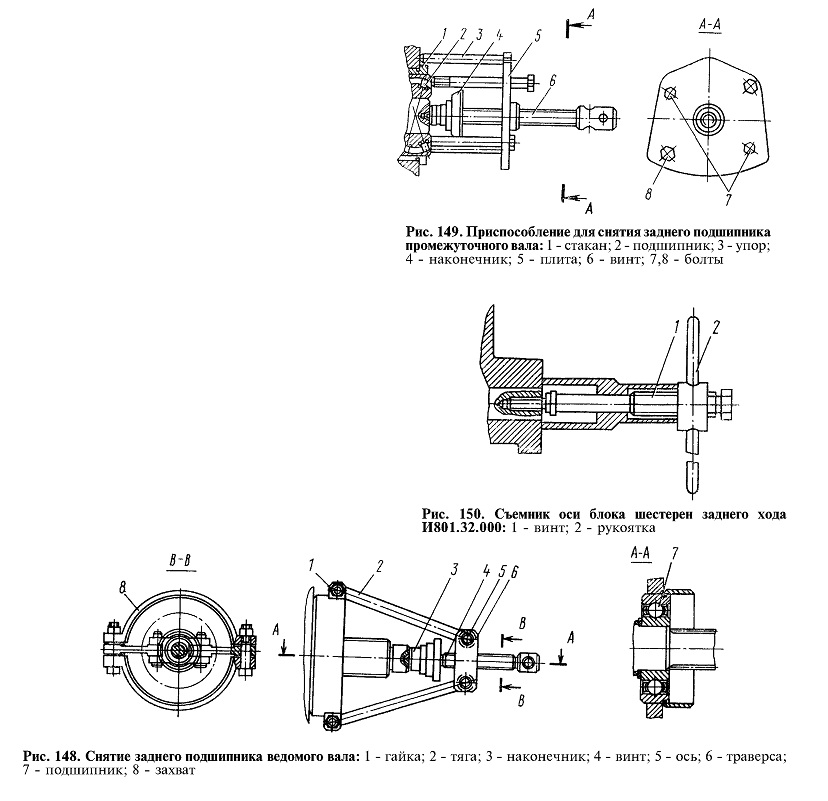

— разберите основную коробку передач в следующем порядке: выверните болты крепления верхней крышки 18 коробки передач и, вворачивая два болта в специальные резьбовые отверстия в крышке (предварительно вывернув из них пробки), снимите ее; отверните гайку 26 крепления фланца карданного вала и снимите фланец 27, снимите передние и задние крышки подшипников ведущего 1, ведомого 35 и промежуточного 33 валов, вворачивая болты крепления в специальные отверстия в крышках (при снятии крышек обращайте внимание на сохранность прокладок); снимите стопорное кольцо 21 подшипника: расстопорите и выверните два болта крепления упорной шайбы 31 заднего подшипника промежуточного вала; съемниками И801.30.000 снимите задний подшипник 22 ведомого вала, для этого используйте захват И801.30.100 (рис. 148). Установите захват 8 на проточку подшипника и стяните гайками 1. Вворачивая винт 4 в траверсу 6 и упираясь наконечником 3 в торец вала, снимите подшипник.

Снимите стакан 28 (см. рис. 128) заднего подшипника вместе с подшипником 30 промежуточного вала. Для снятия подшипника промежуточного вала, упираясь упором 3 (рис. 149) в стенку картера

коробки передач, вверните в резьбовое отверстие стакана подшипника до упора два болта 7. Упираясь наконечником 4 в торец вала, вверните винт 6 в плиту 5 до полного снятия подшипника со стаканом.

При снятии из картера коробки передач стакана заднего подшипника промежуточного вала установите технологическую упорную шайбу между венцом шестерни 2-й передачи промежуточного вала и венцом блока шестерни заднего хода (во избежание поломки зубьев венца 2-й передачи). Выньте ведущий 1 (см. рис. 128), ведомый 35 и промежуточный 33 валы коробки передач. Съемником И801.32.000 спрессуйте ось 12 блока шестерен заднего хода. Для этого рукоятку 2 (рис. 150) установите в крайнее правое положение, ключом вверните винт 1 в ось блока шестерен; затем заверните рукоятку 2 на винте 1 до полного снятия оси блока шестерен.

Выньте блок 14 шестерен (см. рис. 128), подшипники 15 с проставочным кольцом и упорные шайбы 13.
