Daewoo Tico. Сцепление


Устройство


Сцепление дает возможность плавного соединения двигателя с системой передачи движения, а также ее отсоединения от двигателя во время смены передач или остановки автомобиля с работающим двигателем. Сцепление передает крутящий момент от двигателя на ведущей вал коробки передач посредством
ведомого диска с фрикционными накладками, зажимаемого между маховиком двигателя и нажимным диском. Сцепление постоянно включено, его выключение происходит при нажатии педали, с помощью троса, рычага и выжимного подшипника.

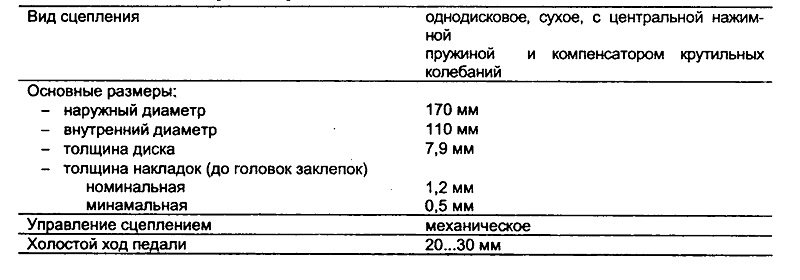

Технические характеристики

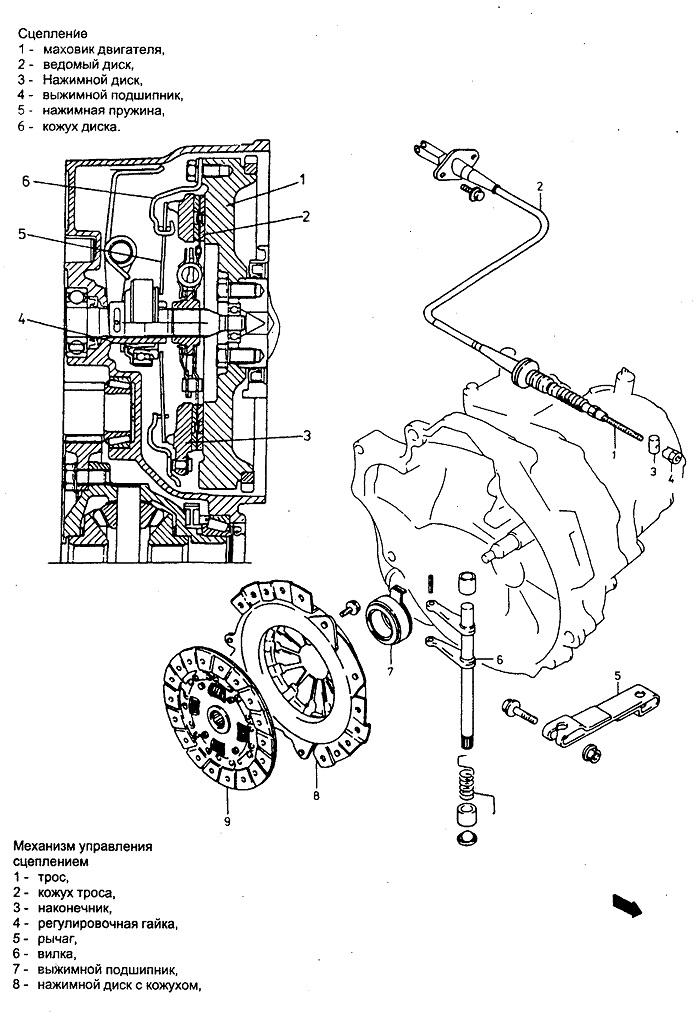

Сцепление
1 - маховик двигателя,
2 - ведомый диск,
3 - Нажимной диск,
4 - выжимной подшипник,
5 - нажимная пружина,
6 - кожух диска.







Механизм управления сцеплением 1 - трос,
2- кожух троса,
3- наконечник,
4 - регулировочная гайка,
5- рычаг,
6 - вилка,
7 - выжимной подшипник,
8 - нажимной диск с кожухом,













Обслуживание

После пробега первых 1000 км, а затем через каждые 1.0000 км, следует проверить и, в случае необходимости, отрегулировать холостой ход педали сцепления. Регулировку проводят вращая гайку наконечника троса так, чтобы холостой ход наконечника находился в пределах 2...3 мм. Тогда холостой ход педали сцепления будет в пределах 20...30 мм. В случае демонтажа сцепления с маховика, следует, при его последующем монтаже, следить за совпадением меток на маховике и кожухе сцепления.
