Daewoo Tico. Система питания двигателя F8C


Устройство

Система подачи топлива состоит из следующих основных узлов: бензобака, бензонасоса, фильтра топлива, карбюратора и магистралей подачи. Бензонасос мембранного типа приводится в действие кулачком распредвала, установленного в головке. Давление топлива составляет 20±5 кПа. Магистрали подачи топлива разделены на три контура: подача в карбюратор, возврат излишка топлива в бензобак и возврат паров топлива. Конструкция топливной системы дает возможность отсоса паров топлива, образующихся в бензобаке и поплавковой камере карбюратора, а также паров масла из картера и головки, в камеры сгорания двигателя. Кроме того, система имеет устройство отводящее часть выхлопных газов обратно в камеры сгорания с целью уменьшения количества окислов азота в выхлопных газах. Воздушный фильтр сухого типа, с заменяемым бумажным фильтрующим элементом и ручной регулировкой температуры воздуха, подаваемого в двигатель.

Карбюратор воздушно-канальный, двухступенчатый, с автоматическим пусковым устройством, электромагнитным клапаном, прекрывающим подачу топлива после выключения двигателя, с рециркуляцией паров топлива и системой контроля выхлопных газов. Имеется устройства, ограничивающие тактичность выхлопных газов и количество выделяемых в атмосферу паров топлива и масла.

В отличие от большинства других выпускаемых легковых автомобилей, система питания автомобиля Tico не имеет устройства, предупреждающего водителя о исчерпании запаса топлива в баке. Водитель может быть застигнут врасплох этим обстоятельством. Единственным способом избежать эту неприятность является наблюдение за указателем количества топлива в баке и своевременное его наполнение.

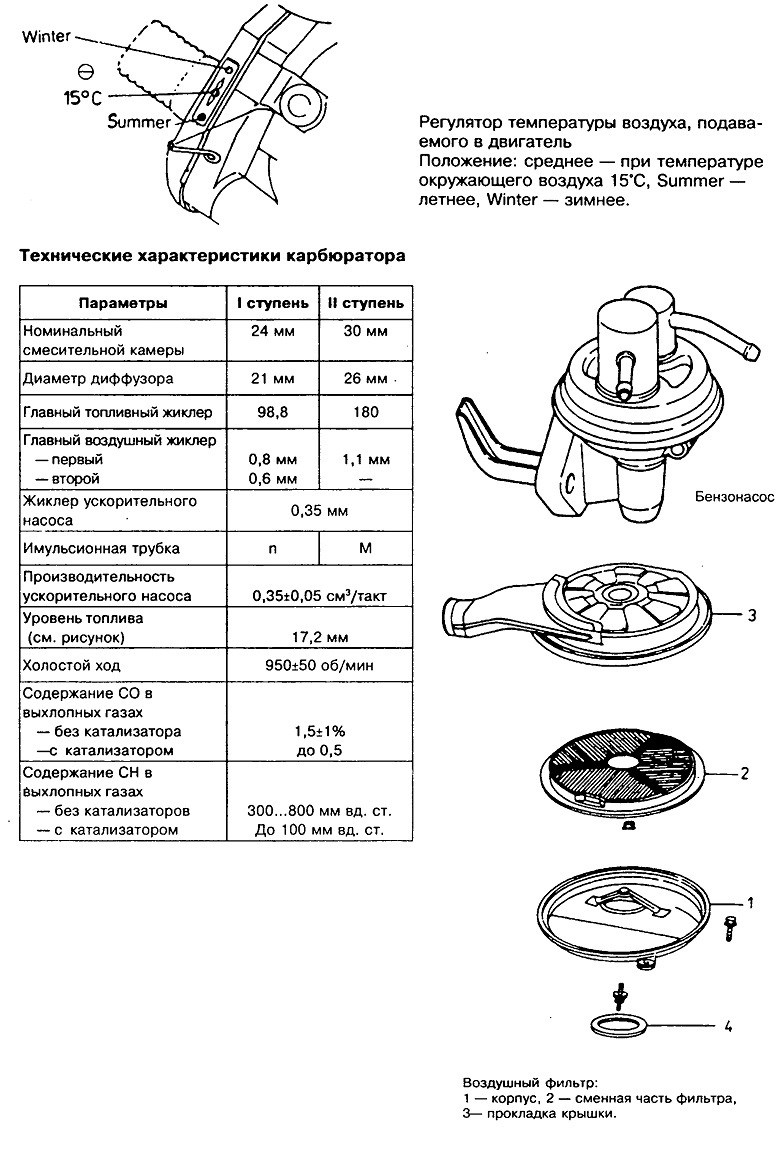

Регулятор температуры воздуха, подаваемого в двигатель

Положение: среднее — при температуре окружающего воздуха 15’С, Summer — летнее, Winter — зимнее.

Технические характеристики карбюратора

Внимание:
Система питания автомобиля Тico спроектирована нетрадиционно — в ней применяется карбюратор, вместе с катализатором в выхлопной системе. В этом плане нетрадиционным решением является не сам карбюратор, а использование в нем явления впрыска топлива, обеспечивающего гораздо более точную дозировку подачи топлива в камеры сгорания и уменьшение, тем самым, токсичности выхлопных газов. Электронный вспрыск топлива в сочетании с катализатором является, вообще-то, стандартным и достаточно дорогим, но совершенно необходимым и надежным решением, обеспечивающим, даже с запасом, требования экологии.

Система, применяемая в автомобиле Tico, также обеспечивает выполнение требований по токсичности выхлопных газов, но ценой существенного изменения конструкции и компоновки карбюратора. Учитывая это, производитель автомобиля предостерегает владельцев от какого-либо вмешательства в работу карбю-
ратора, под угрозой выхода его из строя и повреждения катализатора. Неисправности в системе подачи топлива, касающиеся карбюратора могут устраняться только на станциях технического обслуживания.

Обслуживание

Среди всего перечня работ по обслуживанию можно выделить только две, которые могут быть выполнены владельцем автомобиля вне станции технического обслуживания — замена воздушного фильтра каждые 10000 км пробега и замена топливного фильтра каждые 20000 км пробега. Все остальные работы по обслуживанию, включая регулировку холостого хода, должны быть

выполнены на станции технического обслуживания. Это связано не только с высоким уровнем сложности системы, но и с необходимостью использования специальных инструментов и приборов, например, анализатора состава выхлопных газов.

Проверка уровня топлива 17,2 мм — расстояние между краем поплавка и кожухом, при котором язычок поплавка касается игольчатого клапана.
