Daewoo Tico. Система отвода выхлопных газов

Устройство

Система отвода выхлопных газов предназначена для удаления продуктов сгорания из двигателя и отвода их в атмосферу, а также приглушения звука и, благодаря использованию катализатора, -т-уменьшению токсичности выхлопа. Составные части системы отвода выхлопных газов и усилия, затяжки винтовых соединений элементов, показаны на рисунках.

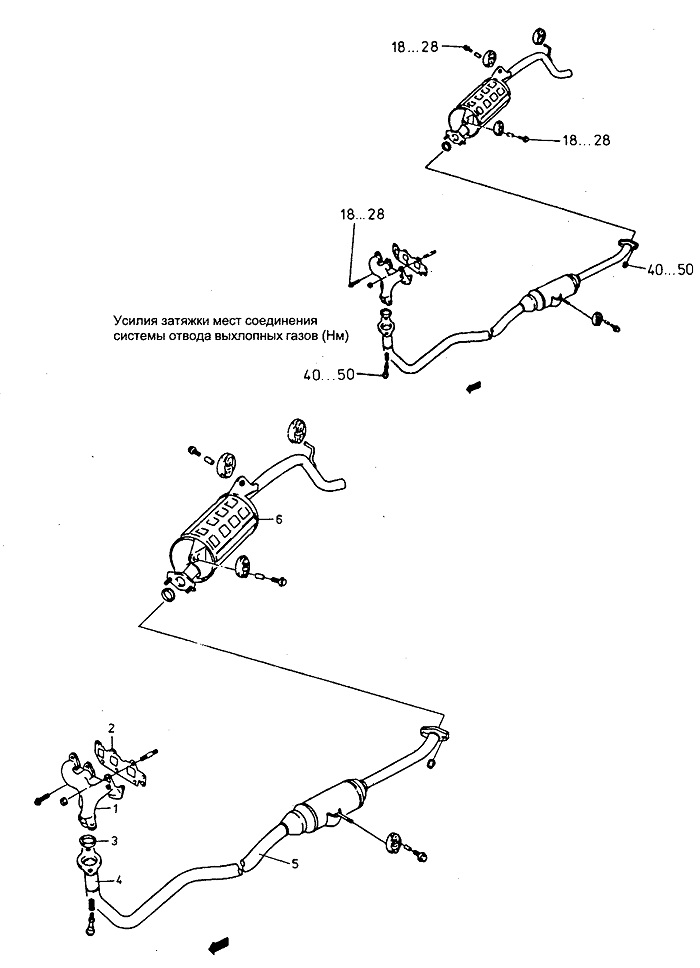

Составные части системы отвода выхлопных газов 1 - выхлопной коллектор, 2 - прокладка коллектора, 3 - прокладка катализатора, 4 - катализатор, 5 - отводная трубка, 6 - глушитель.

Обслуживание

Обслуживание системы отвода выхлопных газов, проводимое после пробега каждых 2000 км включает проверку:

• состояния резиновых элементов крепления системы;

• герметичности системы и плотности соединительных стыков;

• элементов кузова, находящихся в непосредственной близости от узлов системы отвода газов (их повреждение может привести к появлению выхлопных газов в салоне автомобиля);

• зазоров между элементами кузова и элементами системы отвода выхлопных газов (контакт между этими элементами вызывает нагрев днища кузова).

Все работы по обслуживанию следует выполнять при не работающем двигателе и остывающей сис-теме выхлопа.

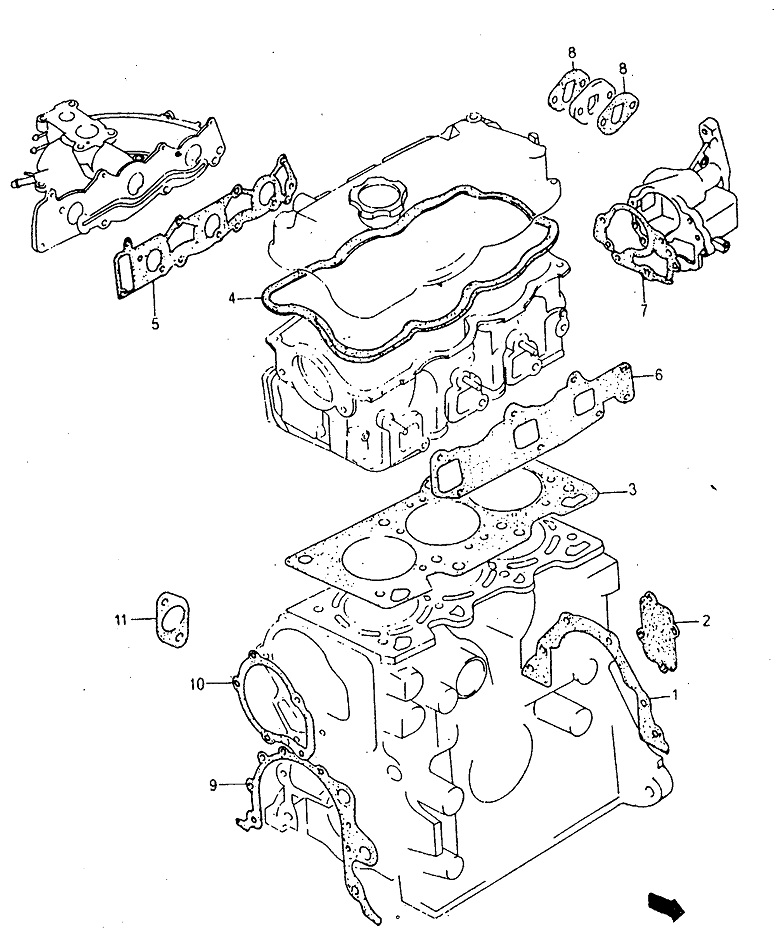

Прокладки, применяемые в двигателе
1 - прокладка корпуса блока, 2 - прокладка крышки корпуса блока, 3 - прокладка головки блока,
4 - прокладка крышки головки, 5 - прокладка впускного коллектора, 6 - прокладка выхлопного коллектора', 7 - прокладка распределителя, 8 - прокладка бензонасоса, 9 - прокладка маслонасоса, 10 - прокладка насоса охлаждающей жидкости, 11 - прокладка входного патрубка насоса охлаждающей жидкости.
