Бензиновый двигатель 5E-FE 35

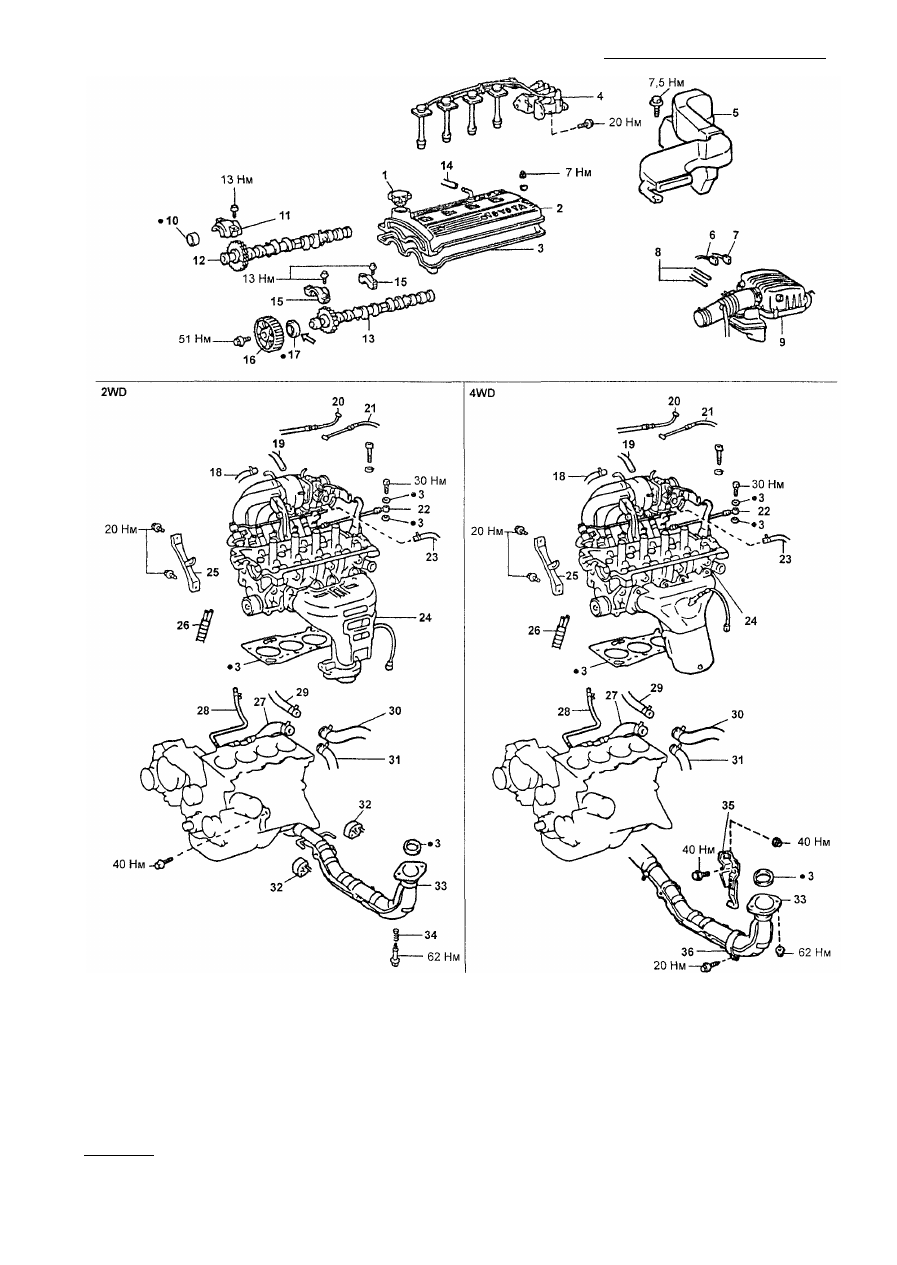

Снятие и установка головки блока цилиндров. 1 - крышка маслозаливной горловины, 2 - крышка головки блока

цилиндров, 3 - прокладка, 4 - катушки зажигания и  в ы с о к о в о л ь т н ы е провода, 5 - воздухозаборник 6 - разъем

электропневмоклапана, 7 -  р а з ъ е м датчика температуры воздуха на впуске, 8 - вакуумный шланг, 9 - крышка

воздушного  ф и л ь т р а и впускной воздуховод, 10 - заглушка, 11 - крышка подшипника распределительного вала,

12 - распределительный вал №1 (впускных клапанов), 13 - распределительный вал №2 (выпускных клапанов),

14 - шланг системы вентиляции картера, 15 - крышка подшипника распределительного вала,16 - шкив распреде­

лительного вала, 17 - сальник, 18 - вакуумный шланг усилителя тормозов, 19 - вакуумный шланг датчика абсо­

лютного  д а в л е н и я во впускном коллекторе, 20 - трос акселератора, 21 - трос управления клапаном-дросселем,

22 - входной топливный шланг, 23 - шланг возврата топлива, 24 - головка блока цилиндров в сборе, 25 - стойка

коллектора, 26 - вакуумный шланг (ГУР), 27 - впускной шланг охлаждающей жидкости, 28 - шланг перепуска ох­

лаждающей жидкости, 29 - шланг отопителя, 30 - впускной шланг радиатора, 31 - выпускной шланг радиатора,

32 - опора, 33 - приемная труба системы выпуска, 34 - пружина, 35 - кронштейн, 36 - хомут.

Примечание: на детали, указанные стрелками, нанесите консистентную смазку.

36

Двигатель - общие процедуры ремонта

Головка блока
цилиндров

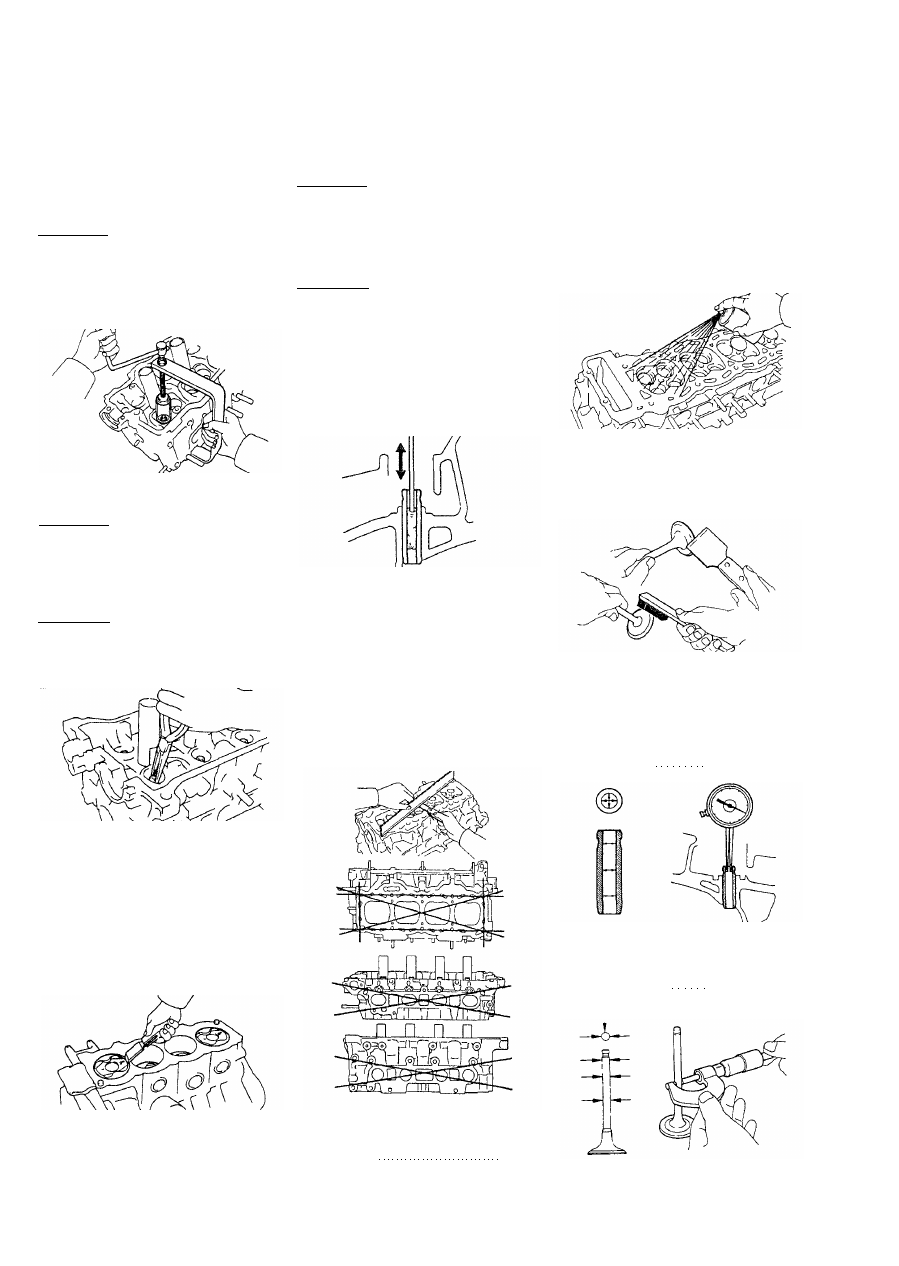

Разборка головки

блока цилиндров

1. Снимите толкатели и регулировоч­

ные шайбы.

Примечание: расположите толкате­

ли и регулировочные шайбы в поряд­

ке их установки.
2. Снимите клапаны.

а) С помощью подходящего приспо­

собления сожмите клапанную пру­

жину и снимите два сухаря.

в) Сжатым воздухом удалите угле­
родные отложения и остатки про­
кладки головки блока с поверхно­
стей, отверстий под болты.

Примечание: используя сжатый воз­
дух, опасайтесь попадания в глаза
частиц грязи.
2. Очистите головку блока цилиндров.

а) Очистите поверхность головки
блока от остатков прокладки головки
блока.

Примечание: будьте осторожны,

чтобы не повредить поверхность

головки блока, сопрягаемую с про­

кладкой.

б) Очистите поверхности камер сго­

рания головки блока металлической

щеткой, удалив остатки углеродных

отложений.

в) Очистите отверстия направляю­

щих втулок головки блока щеткой и

растворителем.

б) Снимите тарелку пружины, клапан­

ную пружину, клапан, седло пружины.

Примечание: расположите клапаны,

клапанные пружины, седла пружин и

тарелки пружин в обратной последо­

вательности.

в) Используя плоскогубцы с длин­

ными губками, снимите маслосъем-

ные колпачки.

Примечание: будьте осторожны, не

заденьте стенку цилиндра толкате­

ля, так как одна царапина не позво­

лит толкателю сесть на место или

толкатель будет подклинивать.

Проверка, очистка и ремонт

деталей головки блока

цилиндров

1. Очистите днища поршней и поверх­

ность блока цилиндров, сопрягаемую

с головкой блока цилиндров.

а) Проворачивая коленчатый вал,

последовательно установите порш­

ни в ВМТ. Шабером очистите по­

верхности днищ поршней от угле­

родных отложений.

г) Очистите поверхность головки бло­

ка цилиндров (сопрягаемую с поверх­

ностью блока цилиндров) используя

мягкую щетку и растворитель.

. Проверьте головку блока цилиндров.

а) Прецизионной линейкой и пло­

ским щупом, как показано на рисун­

ке, проверьте неплоскостность ра­

бочих поверхностей головки блока

цилиндров, сопрягаемых:

- с поверхностью блока цилиндров;

- с поверхностями впускного и выпу­

скного коллекторов.

Если величина неплоскостности

превышает максимально допусти­

мую, замените головку блока ци­

линдров или отшлифуйте ее.

б) Используя проникающий краси­

тель, проверьте наличие трещин в

камерах сгорания, впускных и выпу­

скных каналах и на поверхности га­

зового стыка. При наличии трещин

замените головку блока цилиндров

или заварите ее (с последующей

шлифовкой).

. Очистите клапаны.

а) Шабером снимите налет углероди­

стых отложений с тарелки клапана.

б) Щеткой окончательно очистите

клапан.

5. Проверьте диаметры стержней кла­

панов и внутренние диаметры на­

правляющих втулок клапанов.

а) Нутромером измерьте внутренний

диаметр направляющих втулок кла­

панов.

Внутренний

диаметр втулки 6,010 - 6,030 мм

б) Микрометром измерьте диаметр
стержня клапана

Диаметр стержня клапана:

Впускной клапан 5,970 - 5,985 мм
Выпускной клапан... 5,965 - 5,980 мм

б) Шабером снимите остатки про­

кладки головки блока на поверхно­

сти разъема блока цилиндров.

Максимально допустимая

неплоскостность привалочных

поверхностей 0,05 мм

Двигатель - общие процедуры ремонта 37

в) По разности измерений диаметра
стержня клапана и внутреннего
диаметра направляющей втулки
найдите зазор между стержнем кла­
пана и его направляющей.

Номинальный зазор:

впускной клапан 0,025 - 0,060 мм
выпускной клапан.... 0,030 - 0,065 мм

Максимальный зазор:

впускной клапан 0,08 мм
выпускной клапан 0,10 мм
Если зазор больше максимально

допустимого, замените клапан и на­

правляющую втулку.

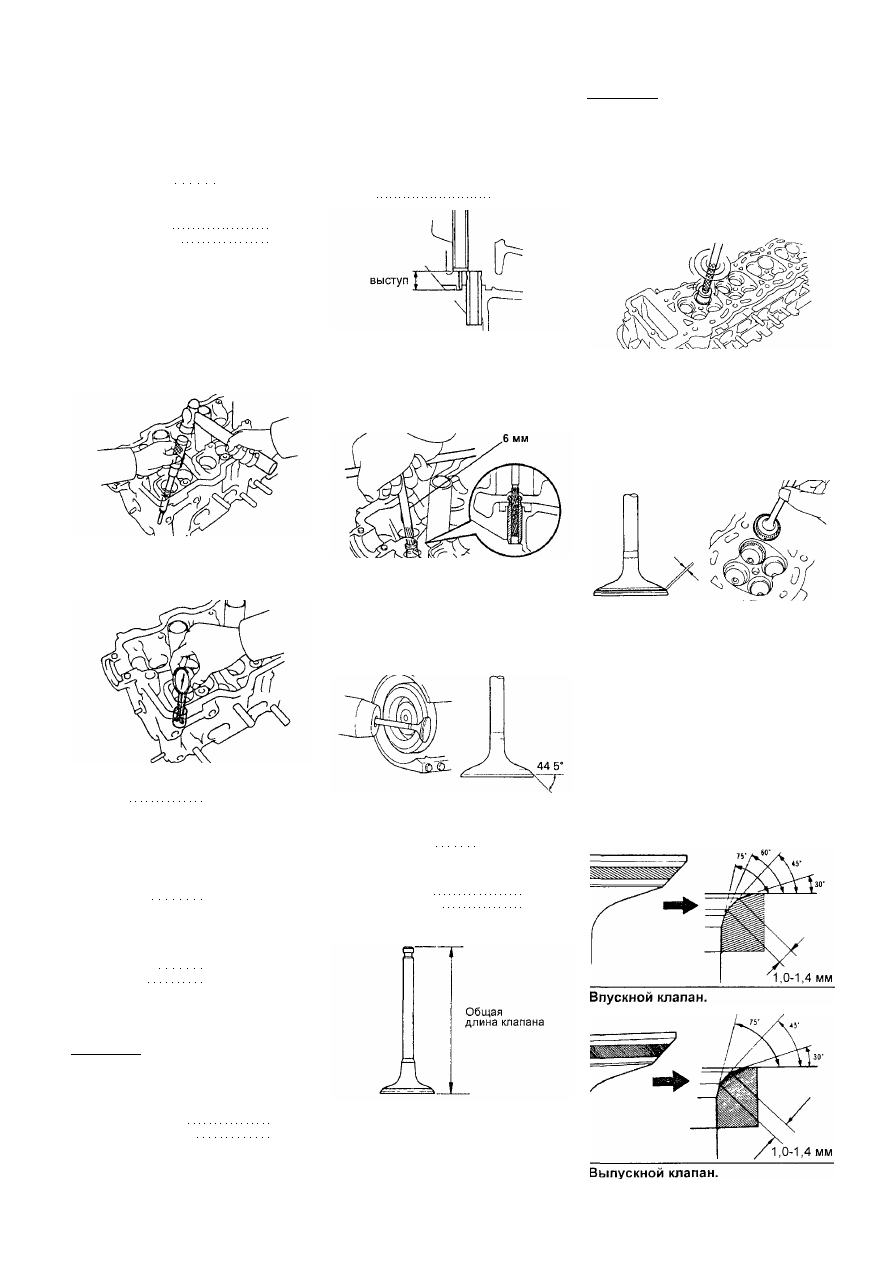

6. Если необходимо, замените на­
правляющие втулки клапанов.

а) Постепенно нагрейте головку
блока цилиндров в водяной ванне
до температуры 80 - 100°С.
б) Используя выколотку и молоток,
выпрессуйте направляющую втулку.

д) Установите направляющую втул­

ку клапана. Используя выколотку и

молоток, установите новую направ­

ляющую втулку клапана так, чтобы

она выступала из головки блока ци­

линдров на номинальную величину.

Номинальная
величина 12,7-13,1 мм

в) Нутромером измерьте диаметр от­

верстия под направляющую втулку в

корпусе головки блока цилиндров.

Номинальный диаметр

отверстия 11,000 -11,027 мм

Если диаметр отверстия под на­

правляющую в корпусе головки бло­

ка больше номинального, то расто­

чите отверстие под направляющую

до ремонтного диаметра.

Ремонтный диаметр отверстия под

направляющую 11,050- 11,077 мм

Выберите новую направляющую

втулку ремонтного (увеличенного на

0,05 мм) диаметра.

Внешний диаметр втулки:

номинальный 11,048- 11,059 мм

ремонтный 11,098- 11,109 мм

Если диаметр отверстия под на­

правляющую в корпусе головки бло­

ка превышает ремонтный размер, то

замените головку блока цилиндров.

Примечание: на двигателях серии Е

направляющие втулки впускных и

выпускных клапанов имеют разную

длину.
Направляющие втулки:

впускных клапанов 38,5 мм

выпускных клапанов 40,5 мм

г) Нагрейте головку блока цилинд­

ров в водяной ванне до температу­

ры 80-100°С.

е) Используя развертку на 6 мм,

разверните внутреннее отверстие

направляющей, чтобы обеспечить

номинальный зазор между направ­

ляющей и стержнем клапана (см.

пункт 5 (в)).

7. Проверьте и притрите клапаны.

а) Прошлифуйте клапаны до устра­

нения следов нагара и царапин.

б) Убедитесь, что притертая фаска

клапана образует угол 44,5° относи­

тельно плоскости, перпендикуляр­

ной оси стержня.

в) Проверьте общую длину клапана.

Номинальная длина:

впускной клапан 93,15 - 93,75 мм
выпускной клапан ....93,59-94,19 мм

Минимальная общая длина:

впускной клапан 92.95 мм

выпускной клапан 93,39 мм

Если общая длина меньше минималь­

но допустимой, замените клапан.

г) Проверьте состояние торцевой

поверхности клапанов на предмет

наличия износа.

Если торец клапана изношен, пере­

шлифуйте торец или замените клапан.

Примечание: при перешлифовке не

допускайте уменьшения общей дли­

ны клапана, выходящей за предел её

минимально допустимого значения.

8. Проверьте и очистите седла клапанов.

а) Фрезой из твердого сплава с уг­

лом конуса 45° прошлифуйте седла

клапанов, сняв минимальный слой

металла только для очистки рабо­

чих фасок сёдел.

б) Проверьте правильность посадки

клапана в седло.
- Нанесите тонкий слой белил на

фаску клапана. Прижмите рабочую

фаску клапана к седлу, но не вра­

щайте клапан. Затем уберите кла­

пан и осмотрите седло и фаску

клапана.

- Если краска остается по всей ок­

ружности (360°) фаски клапана, то

клапан концентричен. В противном

случае замените клапан.
- Если краска проявляется по всей

окружности (360°) седла клапана, на­

правляющая (втулка) клапана и сед­

ло клапана концентричны. В против­

ном случае перешлифуйте фаску.

- Убедитесь, что пятно контакта на­

ходится в средней части рабочей

фаски клапана.

В противном случае скорректируйте

фаску седла, перешлифовав ее с по­

мощью фрез с углом конуса 30°, 60°,

75° (впускной клапан) или 30°, 75°

(выпускной клапан)

38 Двигатель - общие процедуры ремонта

в) Вручную притрите клапан и седло

клапана с использованием абразив­

ной пасты.

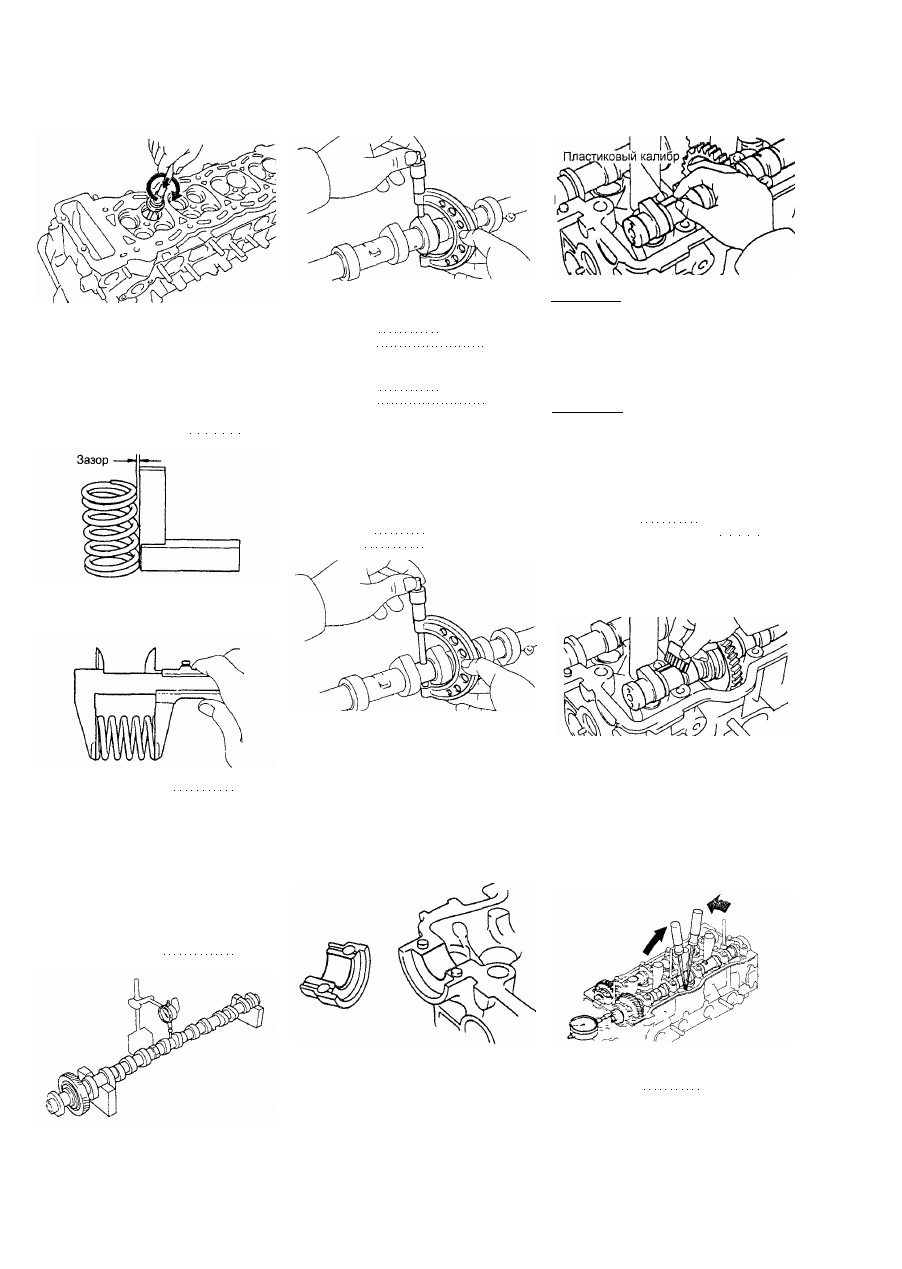

Б. Проверьте высоту кулачков рас­

пределительного вала, измерив ее

микрометром.

в) Положите по кусочку пластиково­

го калибра на каждую шейку рас­

пределительного вала.

г) После притирки очистите клапан и

седло клапана.

9. Проверьте клапанные пружины.

а) Используя металлический уголь­

ник (90°), проверьте неперпендику­

лярность пружины клапана, как по­

казано на рисунке.

Максимально допустимая неперпен­

дикулярность составляет 2,0 мм

Высота кулачков распределительно­

го вала впускных клапанов:

номинальная 42,31 - 42,41 мм

минимальная 42,16 мм

Высота кулачков распределительно­

го вала выпускных клапанов:

номинальная 41,61 - 41,71 мм

минимальная 41,46 мм

Если высота кулачка меньше мини­

мальной, то замените распредели­

тельный вал.

В. Проверьте размеры опорных шеек

распределительного вала, измерив их

диаметры микрометром.

Диаметр опорных

шеек распределительных валов:

1-й опорной 24,949 - 24,965 мм

остальных 22,949-22,965 мм

б) Штангенциркулем измерьте длину

пружины в свободном состоянии:

Длина пружины клапана 39,8 мм

Если длина пружины отличается от но­

минальной, замените пружину клапана.

10. Проверьте распределительные

валы и подшипники.

А. Проверьте распределительный вал

на предмет наличия изгиба.

а) Уложите распределительный вал

на призмы.

б) Стрелочным индикатором про­

верьте биение распределительного

вала относительно средней шейки.

Максимальное биение 0,04 мм

Если биение превышает допустимое

значение, замените распредели­

тельный вал.

Примечание: стрелки на крышках

подшипников должны быть направ­

лены к передней части двигателя.

г) Установите крышки подшипников.

Затяните болты крышек, как показа­

но в разделе "Головка блока цилин­

дров" главы, "Бензиновый двигатель

5E-FE".

Примечание: не проворачивайте рас­

пределительный вал.

д) Снимите крышки подшипников.

е) Измерьте ширину сплющенных

пластиковых калибров в наиболее

широкой части и вычислите зазор.

Радиальный зазор в подшипниках

распределительного вала:

номинальный 0,035 - 0,072 мм

максимально допустимый 0,1 мм

Если зазор больше максимально

допустимого, замените распредели­

тельный вал. При необходимости

замените крышки подшипников и го­

ловку блока цилиндров.

Если диаметры шеек выходят за пре­

делы, указанные в технических усло­

виях, проверьте масляный зазор меж­

ду шейкой и подшипником.

Г. Проверьте состояние крышек под­

шипников распределительного вала

на предмет наличия выкрашивания и

царапин на их поверхностях. При на­

личии перечисленных дефектов заме­

ните крышки подшипников или головку

блока цилиндров в сборе.

ж) Удалите остатки пластиковых ка­

либров.

Е. Проверьте осевой зазор распреде­

лительного вала.

а) Установите распределительный

вал в постели головки блока ци­

линдров.

б) Индикатором измерьте осевой за­

зор при перемещении распредели­

тельных валов назад и вперед.

Д. Проверьте радиальный масляный

зазор в подшипниках распредели­

тельного вала.

а) Очистите рабочие поверхности

шеек распределительного вала и

крышек подшипников.
б) Уложите распределительные ва­

лы в постели головки блока цилинд­

ров.

Осевой зазор

распределительных валов:

номинальный 0,045- 0,100 мм
максимально допустимый... 0,12 мм
Если осевой зазор больше макси­

мально допустимого, замените рас­

пределительный вал. Если необхо­

димо, замените крышки подшипника

и головку блока цилиндров.
