Бензиновый двигатель 5E-FE

31

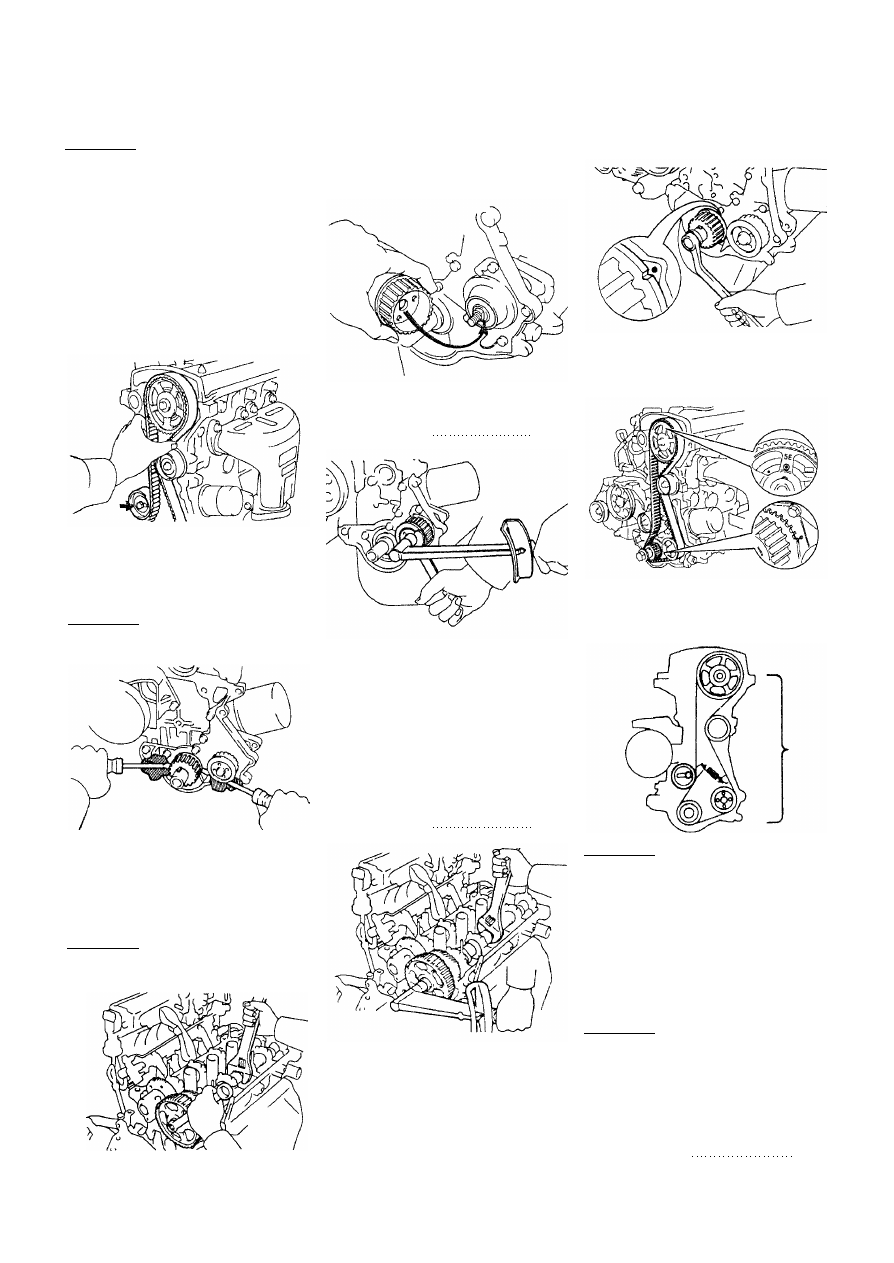

10. Снимите крышку ремня привода

ГРМ№1.

11. Снимите направляющую ремня

привода ГРМ.

12. Снимите ремень привода ГРМ.

Примечание: в случае, если предпо­

лагается повторно использовать

ремень, нарисуйте стрелку, указы­

вающую направление движения ремня

(в сторону вращения коленчатого

вала двигателя), и нанесите метки

на ремне и шкивах.

а) Ослабьте болт крепления ролика-

натяжителя.

б) Удерживая шкив распредели­

тельного вала, как показано на ри­

сунке, переместите до упора влево

ролик-натяжитель и временно за­

фиксируйте его в этом положении

болтом крепления.

в) Снимите ремень привода ГРМ.

13. Снимите зубчатый шкив коленча-

того вала (при необходимости).

Если шкив не может быть удален

вручную, используйте две отвертки.

Примечание: уложите ветошь, как

-оказано на рисунке, чтобы предот­

вратить повреждение.

14. Снимите шкив распределительно­

го вала (при необходимости).

Удерживая распределительный вал

гаечным ключом, отверните болт кре­

пления шкива другим ключом и сни­

мите зубчатый шкив распределитель­

ного вала.

Примечание: будьте осторожны, не

повредите головку блока цилиндров

гаечным ключом.

15. Отверните гайку и снимите шкив

масляного насоса (при необходимо­

сти).

Установка

1. Установите шкив масляного насоса

(если был снят).

а) Совместите профили шкива и ва­

ла и установите шкив.

б) Затяните гайку крепления шкива
масляного насоса.

Момент затяжки 36 Н-м

2. Установите зубчатый шкив распре­

делительного вала (если был снят).

а) Совместите направляющий штифт

распределительного вала с углубле­

нием в шкиве и установите шкив.

б) Временно затяните болт крепле­

ния зубчатого шкива распредели­

тельного вала.

в) Удерживая распределительный

вал одним гаечным ключом, затяни­

те установочный болт шкива другим

ключом.

Момент затяжки 50 Н-м

3. Установите зубчатый шкив коленча­

того вала (если был снят)

а) Совместите установочный штифт

на коленчатом валу с углублением в

шкиве.

б) Установите зубчатый шкив колен­

чатого вала, направляющей ремня

внутрь.

в) Поверните коленчатый вал за

болт шкива и совместите устано­

вочные метки на зубчатом шкиве

коленчатого вала и корпусе масля­

ного насоса. Не проворачивайте ко­

ленчатый вал на большой угол.

4. Установите ремень привода ГРМ.

а) Совместите метки, как показано

на рисунке.

б) Установите ремень привода ГРМ,

сохраняя натяжение в ведущей вет­

ви ремня.

Примечание: в случае повторного ис­

пользования ремня совместите на­

несенные ранее метки на шкивах и

ремне и учитывайте направление

вращения ремня.

в) Медленно отпустите болт крепле­

ния ролика-натяжителя, пока он не

переместится под действием пру­

жины.

г) Заверните болт крепления ролика

- натяжителя на 1/4-1/2 оборота.

д) Поверните шкив коленчатого ва­

ла на два оборота от ВМТ до ВМТ.

Примечание: всегда проворачивайте

коленчатый по часовой стрелке.

е) Проверьте, что установочные

метки на шкивах совмещены.

Если установочные метки не со­

вмещены, снимите ремень привода

ГРМ и повторно установите его.

ж) Затяните болт крепления ролика

натяжителя.

Момент затяжки 19 Н-м

32

Бензиновый двигатель 5E-FE

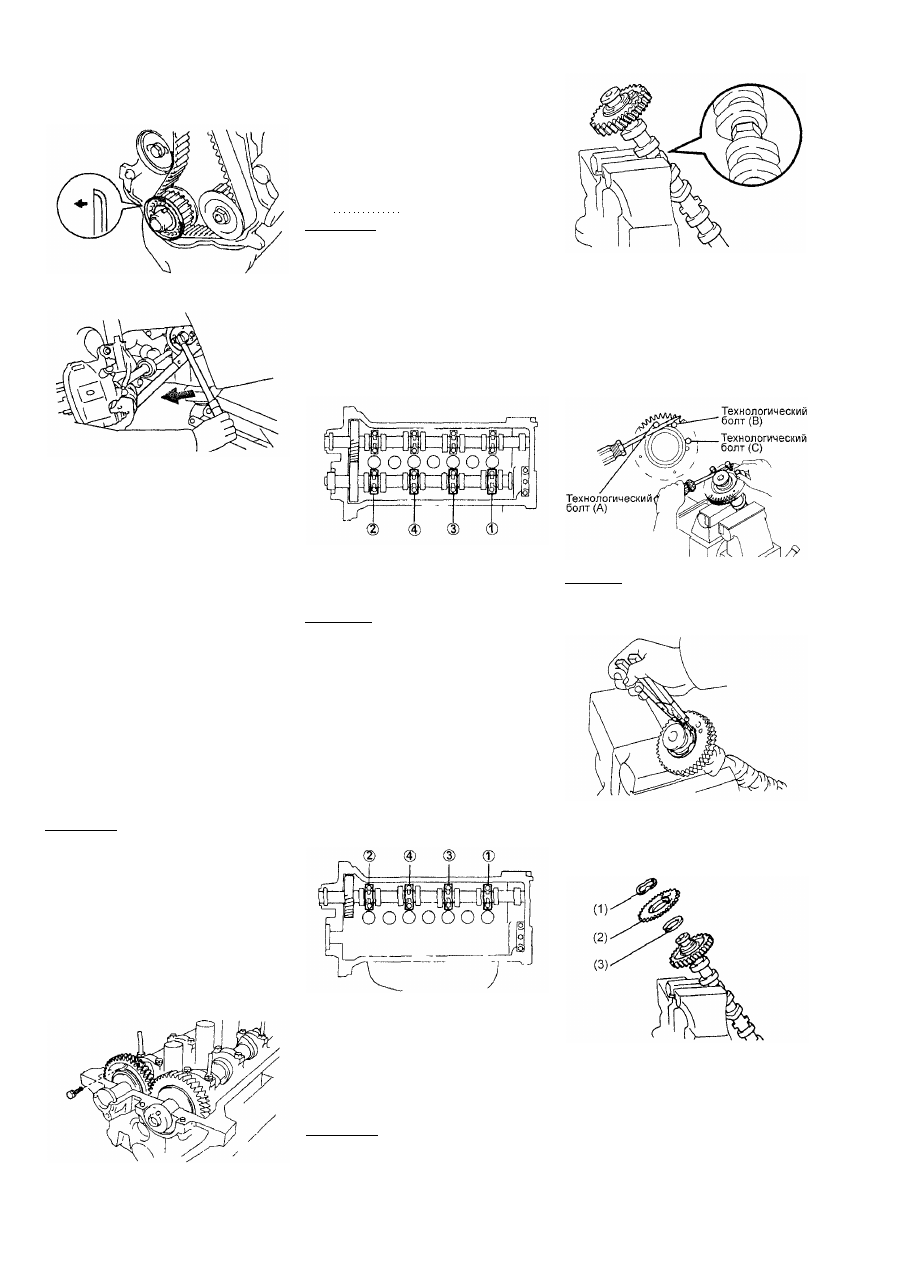

5. Установите направляющую ремня

привода ГРМ, сориентировав ее, как

показано на рисунке.

6. Установите шкив коленчатого вала.

7. Дальнейшая установка производит­

ся в порядке, обратном снятию.

8. После установки отрегулируйте на­

тяжение ремней привода навесных

агрегатов.

Головка блока

цилиндров

Снятие

1. Сбросьте давление в топливной ма­

гистрали.

2. Слейте охлаждающую жидкость.
3. Снимите крышку воздушного

фильтра с впускным воздуховодом.
4. Снимите ремень привода ГРМ (см.

раздел "Ремень привода ГРМ").
5. Снимите катушки зажигания и высо­

ковольтные провода.

6. Снимите крышку головки блока ци­

линдров.

7. Снимите шкив распределительного

вала.
8. Снимите распределительные валы

впускных и выпускных клапанов.

Примечание: поскольку осевой зазор

распределительного вала очень мал,

то для предотвращения заклинива­

ния и/или повреждения вала при его

демонтаже необходимо удерживать

вал в горизонтальном положении,

для этого необходимо соблюдать

изложенную ниже процедуру демон­

тажа.

а) Поверните распределительный

вал впускных клапанов таким обра­

зом, чтобы отверстие вспомога­

тельной шестерни оказалось в по­

ложении, показанном на рисунке.

б) Отверните болты и снимите

крышку подшипников №1 распреде­

лительных валов впускных и выпу­

скных клапанов.
в) Зафиксируйте вспомогательную

шестерню распределительного вала

впускных клапанов и ведущую шес­

терню установочным болтом.

Рекомендуемый установочный
болт М6х1 длиной 16-20 мм.
Примечание: при снятии распреде­

лительного вала убедитесь, что в

результате данной операции ней­

трализовано скручивающее усилие

пластинчатой пружины вспомога­

тельной шестерни.

г) Равномерно ослабьте болты кры­

шек подшипников распределитель­

ного вала выпускных клапанов за

несколько проходов в последова­

тельности, указанной на рисунке, и

выверните болты.

д) Снимите крышки подшипников

распределительного вала впускных

клапанов, а затем и сам распреде­

лительный вал.

Примечание:

- Не прилагайте значительных

усилий и не пытайтесь использо­

вать отвертку или какой-либо дру­

гой предмет в качестве рычага.

- Если распределительный вал не

снимается, установите крышку

третьего подшипника, затяните

ее, а затем отпустите болты,

одновременно вытягивая вал за

шестерню.

е) Равномерно отпустите болты

крышек подшипников распредели­

тельного вала впускных клапанов за

несколько проходов в последова­

тельности, указанной на рисунке, и

выверните болты.

ж) Снимите крышки подшипников

распределительного вала выпуск­

ных клапанов, а затем и сам рас­

пределительный вал.

9. Разберите распределительный вал

впускных клапанов (при необходимо­

сти).

а) Зажмите распределительный вал

его шестигранной частью в тиски.

Примечание: будьте осторожны,

чтобы не повредить распредели­

тельный вал.

б) Введите технологические болты

(А) и (В) в технологические отвер­

стия вспомогательной шестерни

распределительного вала.
в) С помощью отвертки поверните

вспомогательную шестерню рас­

пределительного вала по часовой

стрелке и удалите технологический

болт (С).

Внимание: не повредите распреде­

лительный вал.

г) Пассатижами снимите стопорное

кольцо.

д) Снимите: пружинную шайбу (1),

вспомогательную шестерню рас­

пределительного вала (2) и пружину

шестерни (3).

10. Отсоедините трос акселератора.

11. Отсоедините трос управления

клапаном-дросселем.

12. Отсоедините вакуумные шланги.

13. Отсоедините шланги подачи и

возврата топлива.

14. Отсоедините разъемы и жгуты

проводки.

Бензиновый двигатель 5E-FE 33

15. Отсоедините шланги радиатора и

шланги охлаждающей жидкости.
16. Снимите стойку коллектора.
17. Отсоедините приемную трубу сис­

темы выпуска.

18. Снимите головку блока цилиндров.

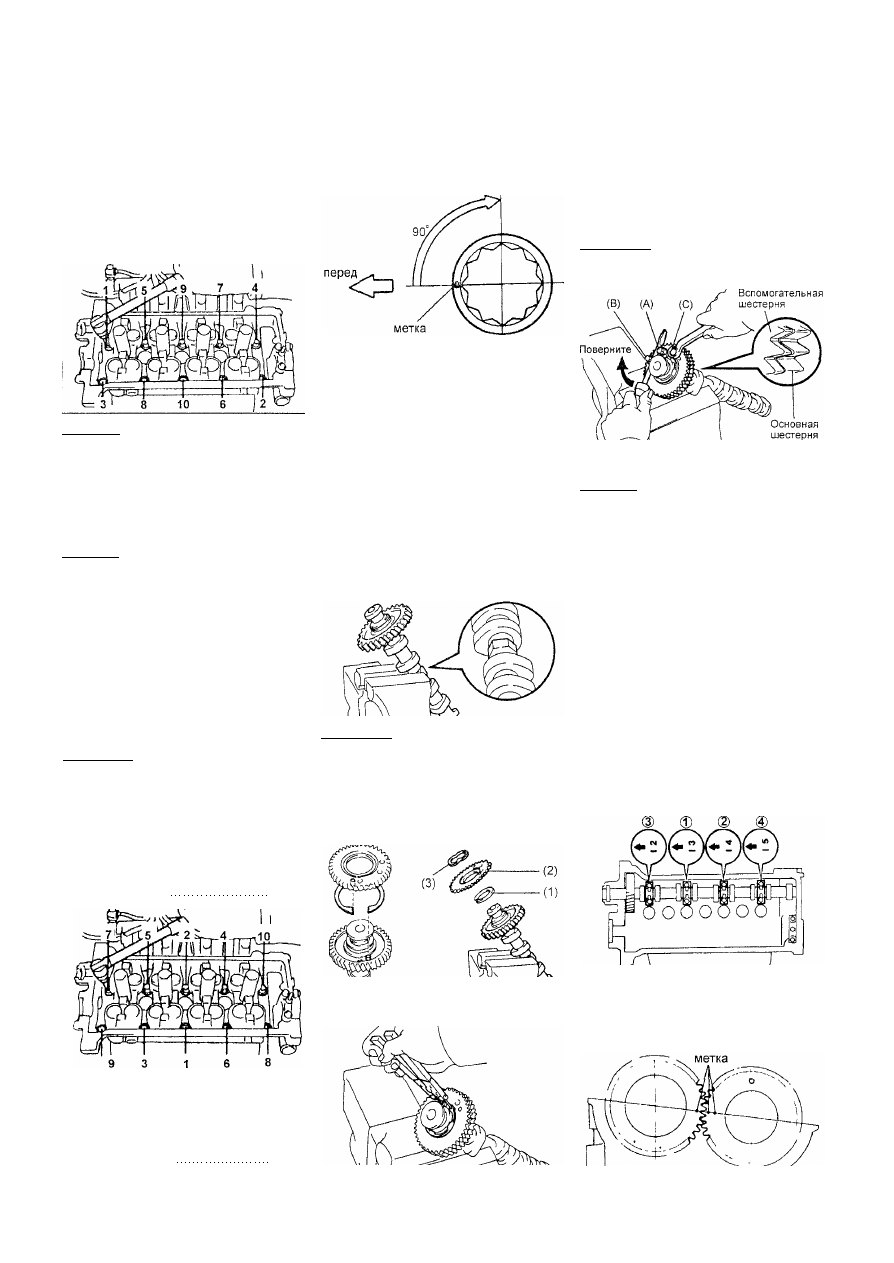

а) Используя подходящее приспо­

собление, равномерно, за несколько

проходов ослабьте и выверните

болты головки блока цилиндров.

Выполняйте данные операции в по­

следовательности, указанной на ри­

сунке, а затем снимите 10 шайб.

Внимание: коробление или растрес­

кивание головки блока может быть

следствием нарушения последова­

тельности ослабления болтов креп­

ления головки блока.

б) Поднимите головку блока цилин­

дров с установочных штифтов и по­

ложите ее на верстак, подложив под

нее деревянные бруски.

Внимание: если головка блока снима­

ется тяжело, можно использовать

отвертку, вставляя ее в газовый

стык. Однако старайтесь не повре­

дить поверхности головки и блока, а

также прокладку головки блока.

Установка

1. Установите головку блока цилинд­

ров.

а) Установите новую прокладку го­

ловки блока цилиндров, учитывая

положение направляющих на блоке.

б) Опустите на прокладку головку

блока цилиндров.

Примечание: перед установкой нане­

сите небольшой слой моторного

масла на резьбы болтов и под голов­

ки болтов.

в) С помощью подходящего приспо­

собления установите и постепенно

затяните за несколько проходов (не

менее трех) 10 болтов крепления

головки блока в последовательно­

сти, показанной на рисунке.

Момент затяжки 30 Н-м

Если при затяжке болта не достига­

ется требуемый момент, замените

болт.

г) Еще раз затяните болты в указан­

ной последовательности.

Момент затяжки 45 Н-м

-1621

д) Краской отметьте кромку болта,

обращенную к передней части дви­

гателя (стороне, противоположной

отбору мощности), как показано на

рисунке.
е) Подтяните все болты в отмечен­

ной выше последовательности, до­

вернув их на 90°.

2. Подсоедините приемную трубу сис­

темы выпуска.

3. Установите стойку коллектора.

4. Подсоедините шланги радиатора и

шланги охлаждающей жидкости.
5. Подсоедините разъемы и жгуты

проводки.
6. Подсоедините шланги подачи и

возврата топлива.

7. Подсоедините вакуумные шланги.

8. Подсоедините трос управления

клапаном-дросселем.
9. Подсоедините трос акселератора.

10. Соберите распределительный вал

впускных клапанов.

а) Закрепите распределительный

вал в тисках, зажав его за шести­

гранный участок.

Примечание: будьте внимательны,

чтобы не повредить распредели­

тельный вал.

б) Установите следующие детали:
(1) пружину шестерни распредели­

тельного вала,

(2) вспомогательную шестерню,

(3) пружинную шайбу.

в) Щипцами установите стопорное

кольцо.

г) Введите технологические болты

(А) и (В) в установочное отверстие

вспомогательной шестерни распре­

делительного вала.

д) С помощью отвертки поверните

вспомогательную шестерню рас­

пределительного вала по часовой

стрелке и совместите отверстия ве­

домой шестерни распределительно­

го вала и вспомогательной шестер­

ни, после чего установите техноло­

гический болт(С)

Примечание: будьте внимательны,

чтобы не повредить распредели­

тельный вал.

11. Установите распределительные

валы впускных и выпускных клапанов.

Внимание: при установке распреде­

лительных валов необходимо учиты­

вать, что величина осевого зазора

очень мала, поэтому валы должны

укладываться в постели подшипни­

ков строго горизонтально, без пере­

косов, во избежание заедания и/или

повреждения валов.

а) Нанесите консистентную смазку

на упорные (торцевые) поверхности

распределительного вала.
б) Установите распределительный

вал впускных клапанов в головку

блока цилиндров.

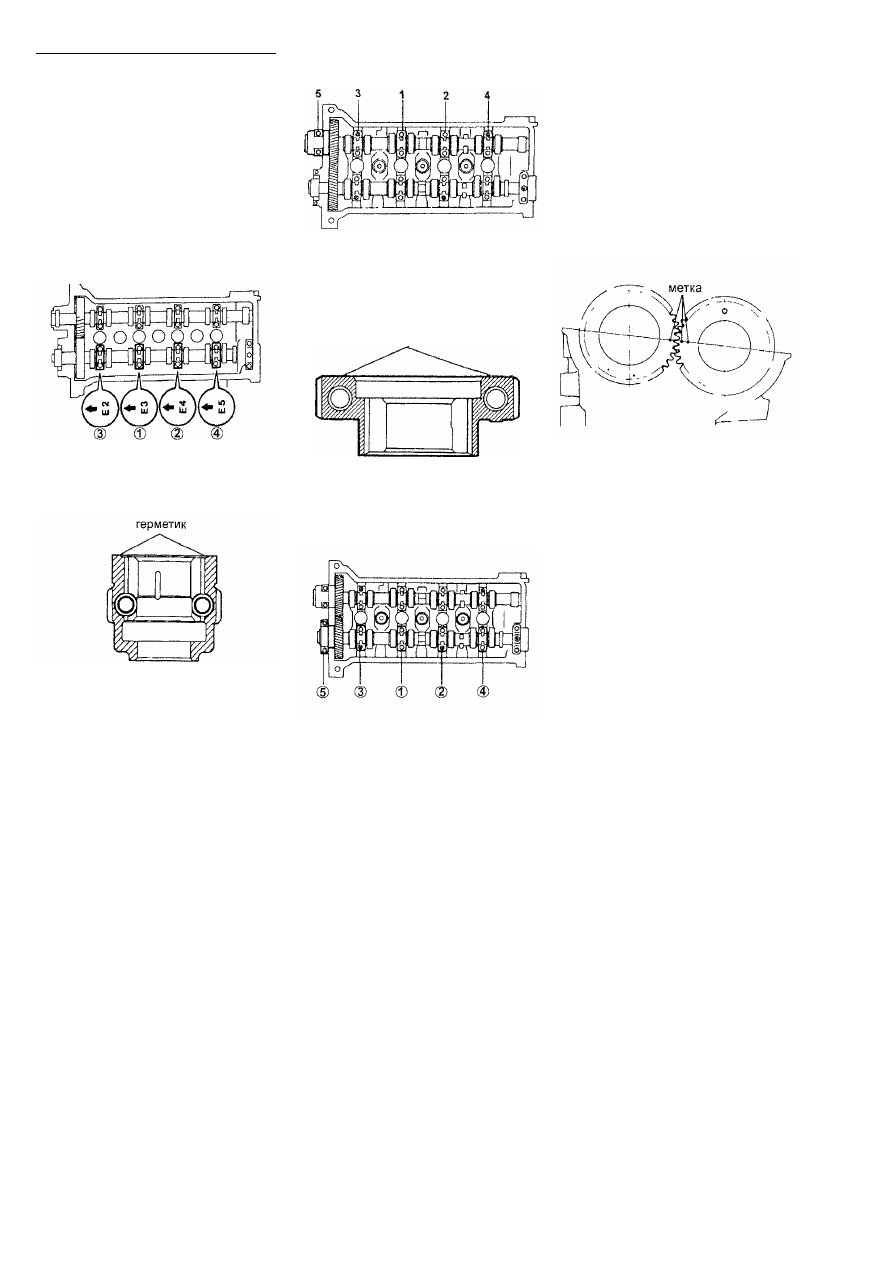

в) Установите крышки подшипников

распределительного вала на соответ­

ствующие шейки в соответствии с

выбитыми на них номерами, как пока­

зано на рисунке; при этом стрелки на

крышках подшипников должны быть

направлены к передней части двига­

теля (в сторону шкивов). Временно

заверните болты крепления в указан­

ной последовательности.

г) Введите в зацепление шестерни

распределительных валов впускных

и выпускных клапанов, совместив

друг с другом установочные метки

на этих шестернях.

34 Бензиновый двигатель 5E-FE

д) Удерживая шестерни в зацеплен­

ном виде, уложите распределитель­

ный вал впускных клапанов в посте­

ли опор.

е) Установите крышки подшипников

распределительного вала на соот­

ветствующие шейки в соответствии

с выбитыми на них номерами, как

показано на рисунке; при этом

стрелки на крышках подшипников

должны быть направлены к перед­

ней части двигателя (в сторону шки­

вов). Временно заверните болты

крепления в указанной последова­

тельности.

ж) Установите крышку подшипника

№1 распределительного вала впу­

скных клапанов, предварительно

нанеся на нее герметик.

з) Равномерно затяните болты кре­

пления крышек подшипников за не­

сколько проходов в порядке, указан­

ном на рисунке.

и) Установите крышку подшипника

№1 распределительного вала выпу­

скных клапанов, предварительно

нанеся на нее герметик.

герметик

к) Равномерно затяните болты креп­

ления крышек подшипников за не­

сколько проходов в порядке, указан­

ном на рисунке.

л) Снимите технологический болт,

соединяющий вспомогательную и

основную шестерни распредели­

тельного вала впускных клапанов.

м) Поверните по часовой стрелке

распределительный вал выпускных

клапанов за его шестигранную часть

до совмещения меток

н) Убедитесь, что метки шестерен

распределительных валов выпуск­

ных и впускных клапанов совпадают

друг с другом, как показано на ри­

сунке.

12. Установите шкив распределитель­

ного вала.

13. Установите крышку головки блока

цилиндров.

14. Установите ремень привода ГРМ.

15 Установите катушки зажигания и

высоковольтные провода.

16. Установите крышку воздушного

фильтра с воздуховодом.

17. Залейте охлаждающую жидкость
