Назначение и общее устройство трактора ДТ-20

Трактор ДТ-20 (Калиновский Н.Ф., Левитанус А.Д., Ходулин Ю.А.)

- 1965 год

В сельском хозяйстве нашей страны работает большое количество дизельных колесных тракторов ДТ-20. В настоящее время продолжается массовый выпуск таких машин. Ведущие специалисты Харьковского тракторного завода описывают в этой книге устройство н порядок эксплуатации тракторов ДТ-20. В ней подробно освещены вопросы ухода за машиной, даны рекомендации по наиболее рациональному использованию ее на различных работах.

Отзывы о книге просим направлять по адресу: Москва, К-31, ул. Дзержинского, дом 1/19, издательство «Колос».

ЧАСТЬ I

Устройство трактора ДТ-20
ГЛАВА 1

Назначение и общее устройство трактора ДТ-20

Трактор ДТ-20 представляет собой колесную универсальную садово-огородную машину класса 0,6 т безрамной конструкции. Реверс всех основных передач позволяет использовать при работе как передний, так и задний ход. Трактор имеет регулируемую колею.

Двигатель Д-20 работает на дизельном топливе и развивает мощность 18 л. с. при 1600 об!мин. На втором режиме, используемом кратковременно на транспортных работах, он развивает мощность 20 л. с. при 1800 об!мин.

Основное назначение трактора ДТ-20 (рис. 1) — междурядная обработка в садах, ягодниках, огородах и на мелких полевых участках; посев, посадка и уборка овощей; сеноуборка, пахота легких почв, а также привод стационарных машин и работа в животноводстве. Кроме того, трактор используют на легких погрузочных и землеройных работах, в коммунальном хозяйстве, на строительстве и различных транспортных работах.

Трактор ДТ-20 создан на базе ран^е выпускавшегося Харьковским тракторным заводом трактора ДТ-14 путем его модернизации. За счет улучшения процесса смесеобразования и увеличения хода поршня со 125 до 140 мм была повышена мощность двигателя, что дало возможность несколько увеличить рабочие скорости машины и получить в связи с этим соответствующее приращение производительности.

Основными узлами трактора (рис. 2) являются двигатель, силовая передача, механизм управления, ходовая часть, рабочее, вспомогательное и дополнительное оборудование.

Двигатель одноцилиндровый четырехтактный с водяным охлаждением и воспламенением от сжатия. Запускается на дизельном топливе с помощью электростартера. Для уравновешивания двигателя и устранения его вибрации служит механизм, выполненный в виде двух валиков, расположенных параллельно коленчатому валу, на концах которых закреплены противовесы (по два на каждом).

Двигатель оборудован односекционным топливным насосом, снабженным всережимным центробежным регулятором. Форсунка с одним отверстием, закрытая, штифтового типа. Топливо фильтруется в грубом фильтре-отстойнике с последующей тонкой очисткой в фильтре со стандартными фильтрующими элементами.

Воздух, засасываемый в двигатель, очищается в воздушном фильтре.

Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием. Давление в масляной магистрали создается шестеренчатым насосом. Масло проходит очистку в полнопоточном реактивном масляном фильтре путем центрифугирования. Двигатель снабжен закрытой системой охлаждения с принудительной циркуляцией воды,

создаваемой центробежным водяным насосом. Охлаждение воды происходит в пластинчато-трубчатом радиаторе. Тепловой режим поддерживается автоматически с помощью термостата и посредством шторки, управляемой с места тракториста. Двигатель оборудован глушителем-искрогасителем.

Между двигателем и трансмиссией установлена однодисковая непостоянно замкнутая фрикционная муфта сцепления, управляемая ручным рычагом. Коробка передач трактора с поперечными валами имеет четыре реверсируемых передачи с диапазоном скоростей от 5,03 до 15,7 км/ч. При 1800 об/мин коленчатого вала двигателя трактор развивает транспортную скорость 17,65 км/ч. Кроме того, замедленная нере-версируемая передача прямого хода обеспечивает машине скорость движения 0,87 км/ч при 900 об/мин коленчатого вала.

В одном корпусе с коробкой передач установлен конический дифференциал с двумя сателлитами. К корпусу коробки справа и слева прикреплены рукава, в которых смонтированы тормоза, а к рукавам присоединены конечные передачи, представляющие собой одноступенчатые редукторы в чугунных картерах.

Конечные передачи можно крепить к рукаву тормоза в различных положениях, изменяя продольную базу и дорожный просвет трактора.

В задней части трактора расположен хвостовик вала отбора мощности с зависимым приводом; справа по ходу — хвостовик вала коробки передач для приводного шкива.

Рис. 1. Общий вид трактора ДТ-20.

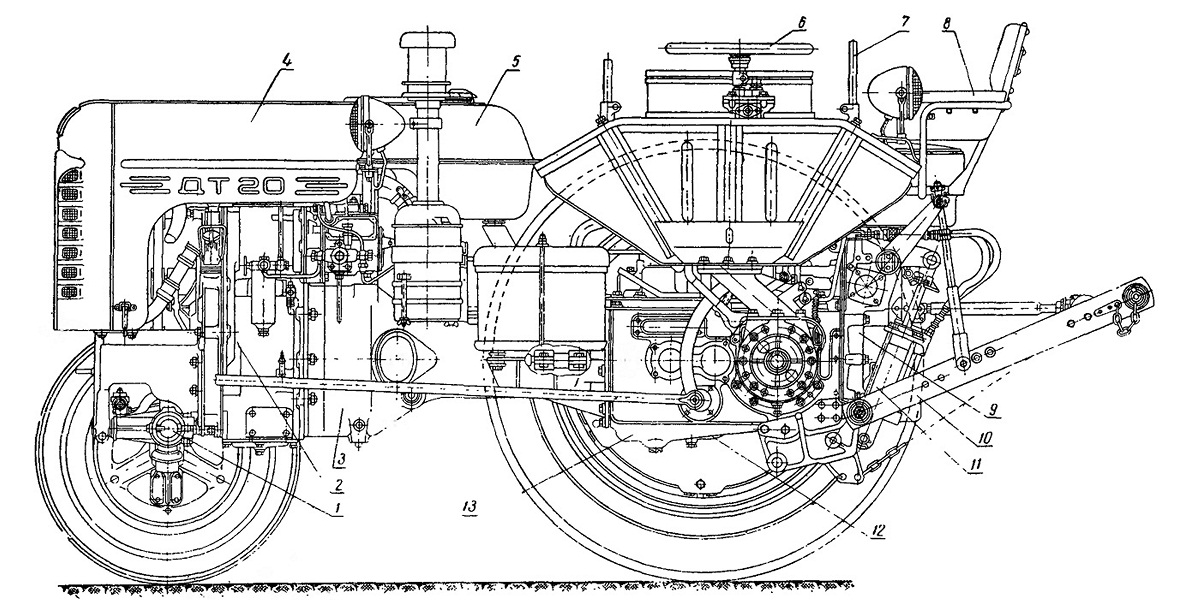

Рис. 2. Размещение основных узлов на тракторе:
1— передний мост: 2 — двигатель: 3 — соединительный корпус; 4 — капот: 5 — топливный бак; 6 — рулевое колесо; 7 — стойка тента; 8 — сиденье тракториста; 9 — гидромеханизм; 10 — навесная система; 11 — силовой цилиндр; 12 — конечная передача; 13 — главная передача.

Ходовая система трактора состоит из переднего моста с управляемыми колесами и задних ведущих колес. На передние колеса надеты пневматические шины размером 5,5—16 (ранее завод выпускал тракторы с шинами размером 4—16), задние колеса укомплектованы шинами 8—32 или 10—28.

Конструкция ходовой части дает возможность изменять колею трактора от 1100 до 1500 мм с интервалом 100 мм. Может быть изменен дорожный просвет от 308 до 515 мм при соответствующем изменении продольной базы.

Передний мост установлен на кронштейне двигателя на оси и может качаться в вертикальной поперечной плоскости.

В качестве рулевого механизма использован червяк и двойной ролик; положение рулевой колонки вертикальное.

Основным рабочим оборудованием трактора является гидравлическая навесная система, выполненная по раздельно-агрегатной схеме и состоящая из стандартных гидроагрегатов. Кроме нее имеется гидравлически управляемое прицепное устройство.

Вспомогательное оборудование трактора состоит из сиденья, капота, крыльев, тента, инструментального ящика и т. д.

В качестве дополнительного оборудования по особому заказу завод поставляет приводной шкив для работы со стационарными машинами и детали, используемые для навески на трактор сенокосилки КСХ-2.1Б.

В зависимости от размера шин задних колес, схемы электрооборудования и размеров присоединительных элементов навесной системы, а также хвостовика вала отбора мощности трактор ДТ-20 выпускают в пяти разновидностях, или моделях.

Модель ДТ-20-С1 предназначена преимущественно для пропашных работ в междурядьях. Задние колеса имеют шины размером 8—32. Хвостовик вала отбора мощности и присоединительные размеры навесной системы выполнены в соответствии с государственным стандартом.

Модель ДТ-20-С2 рассчитана в основном на транспортные работы и сельскохозяйственные работы общего назначения. Шины задних колес имеют размер 10—28; они обеспечивают лучшее сцепление с почвой и уменьшают тряску при работах на повышенных скоростях.

Модель ДТ-20-СЗ предназначена для экспортных поставок (в страны с правосторонним движением машин), на задние колеса установлены шины размером 10—28 и соответственно широкие крылья. Кроме обычного электрооборудования, на эту модель монтируют стоп-сигнал, задний фонарь, кронштейн для крепления номерного знака, розетку для подключения сигнализации прицепа. Хвостовик вала отбора мощности и присоединительные размеры навесной системы выполнены по Европейскому стандарту.

Модель ДТ-20-С4 укомплектована так же, как модель ДТ-20-СЗ, только сигнальные устройства электрооборудования расположены в соответствии с нормами для стран с левосторонним движением машин.

Модель ДТ-20-С5 оборудуют для поставки в некоторые европейские страны (Францию, Голландию) по специальному заказу. От ДТ-20-СЗ она отличается измененным расположением фар и задних фонарей в соответствии с правилами уличного движения в этих странах. На ДТ-20-С5 предусмотрена также установка трехсветных фар и четырехлопастного вентилятора системы охлаждения двигателя.

В зависимости от характера работы каждую из указанных моделей можно переоборудовать в одну из модификаций.

В низкой, садовой модификации трактор работает в садах и на лесных участках. Конечную передачу в этих условиях устанавливают горизонтально, то есть ведущие колеса поворачивают вперед по ходу трактора, а оси передних колес переводят в верхнее положение. В такой модификации продольная база трактора равна 1423 мм, а дорожный

просвет — 308 мм. В случае необходимости конечную передачу ставят в горизонтальное положение ведущим колесом назад по ходу трактора, тогда продольная база будет равна 1837 мм.

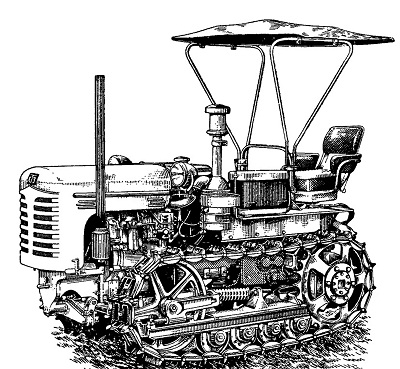

Рис. 3. Гусеничный узкогабаритный трактор ДТ-20В.

В высокой огородной модификации трактор используют для междурядной обработки огородных культур. В этом случае конечную передачу монтируют вертикально, ведущим колесом вниз, ось передних колес устанавливают в нижнее положение. Продольная база в этой модификации равна 1630 мм, а дорожный просвет 515 мм.

Чаще всего трактор используют в полуогородной, или пониженной огородной, модификации, при которой конечную передачу монтируют под углом 45° (ведущие колеса — назад по ходу трактора), а ось передних колес устанавливают в промежуточное положение. При этом трактор имеет продольную базу 1775 мм, а дорожный просвет 455 мм.

В ряде случаев, когда требуется хорошая обозреваемость обрабатываемого участка и рабочих органов навесных машин, трактор можно переоборудовать для работы на реверсе, то есть задним ходом. Для этого необходимо перенести сиденье на противоположную сторону рулевой колонки и переставить рулевое колесо. Это делают для того, чтобы направление вращения штурвала соответствовало направлению поворота трактора при работе задним ходом. Кроме того, изменяют положение тормозных педалей. Для работы на реверсе шины ведущих колес ставят в такое положение, при котором стрелки, расположенные на них, соответствовали бы направлению движения трактора.

Колею передних колес изменяют путем выдвигания наружных концов телескопической оси на требуемую величину. Соответственно

раздвигают поперечную рулевую тягу. Колею задних колес регулируют путем перестановки в различные положения дисков и ободьев колес.

Кроме описанных выше моделей и модификаций, на базе трактора ДТ-20 созданы другие типы специальных машин этого же класса. От базовой модели они в основном отличаются измененной конструкцией ходовой части. К ним относятся тракторы ДТ-20В, ДТ-20К и ДТ-20У.

Трактор ДТ-20 В (рис. 3) представляет собой гусеничную модификацию базовой модели; он предназначен для работы в виноградниках с шириной междурядий 1,5 ж, ввиду чего имеет габаритную ширину по краям гусениц 960 мм. Двигатель и муфта сцепления трактора заимствованы от базовой модели без изменений. В коробке передач вместо дифференциала установлен механизм поворота, состоящий из фрикционных муфт с электромагнитным включением. Управление муфтами — кнопочное, что значительно облегчает вождение трактора. Вместо задних колес на ДТ-20В смонтированы ведущие звездочки гусениц. Ходовая часть полужесткая с поперечной полуэллиптической рессорой.

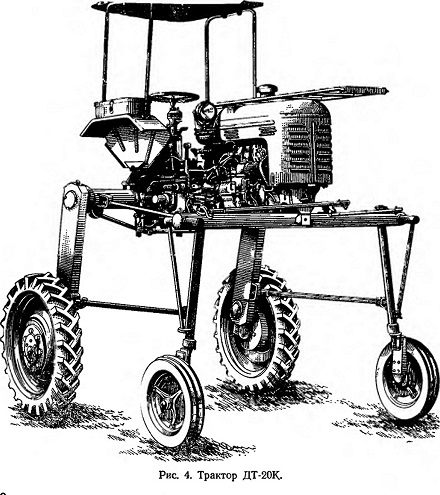

Трактор ДТ-20 К (рис. 4) предназначен для междурядной обработки высокостебельных культур. Он имеет дорожный просвет 1 500 мм и колею 2100 мм. Машина поднята над уровнем почвы на стойках передних и задних колес. Последние вращаются с помощью цепных передач, заключенных в стойках.

Узкогабаритный колесный трактор ДТ-20У предназначен для работы в узких междурядьях, а также для обслуживания животноводческих ферм. Ширина машины 960 мм, дорожный просвет 220 мм.

Колея задних колес заужена, для чего уменьшена длина тормозных рукавов и полуосей конечных передач, а также смещены ободья задних колес относительно дисков в сторону продольной оси трактора. Колея передних колес уменьшена, для чего укорочен балансир корпусов поворотных кулаков и поперечная рулевая тяга. Высота машины понижена путем поворота корпуса конечных передач вперед по ходу трактора под углом 30° вверх от горизонтали и изменения конструкции осей передних колес. Продольная база и дорожный просвет не изменены. Конструкцией трактора ДТ-20У работа на реверсе не предусмотрена. Колею передних колес можно регулировать в пределах 760—1200 мм, колею задних — в пределах 800—1100 мм.

По заказу некоторых иностранных фирм трактор ДТ-20 поставляют с двигателем мощностью 14 л. с. при 1600 об1мин коленчатого вала. Это достигается соответствующей регулировкой топливной аппаратуры. Такой трактор имеет марку ДТ-14Б. Он отличается от основной модели не только регулировкой двигателя, но и пониженными скоростями дви-жения, которые достигнуты изменением передаточного числа конечной передачи. Трактор ДТ-14Б может передвигаться со скоростями от 4,09 до 12,73 км/ч.
