ALFA 21 Classic Полуавтоматический сверлильно-присадочный станок. Описание





-------------------------------------------------------------------------------------------------------------------------------------------------------------

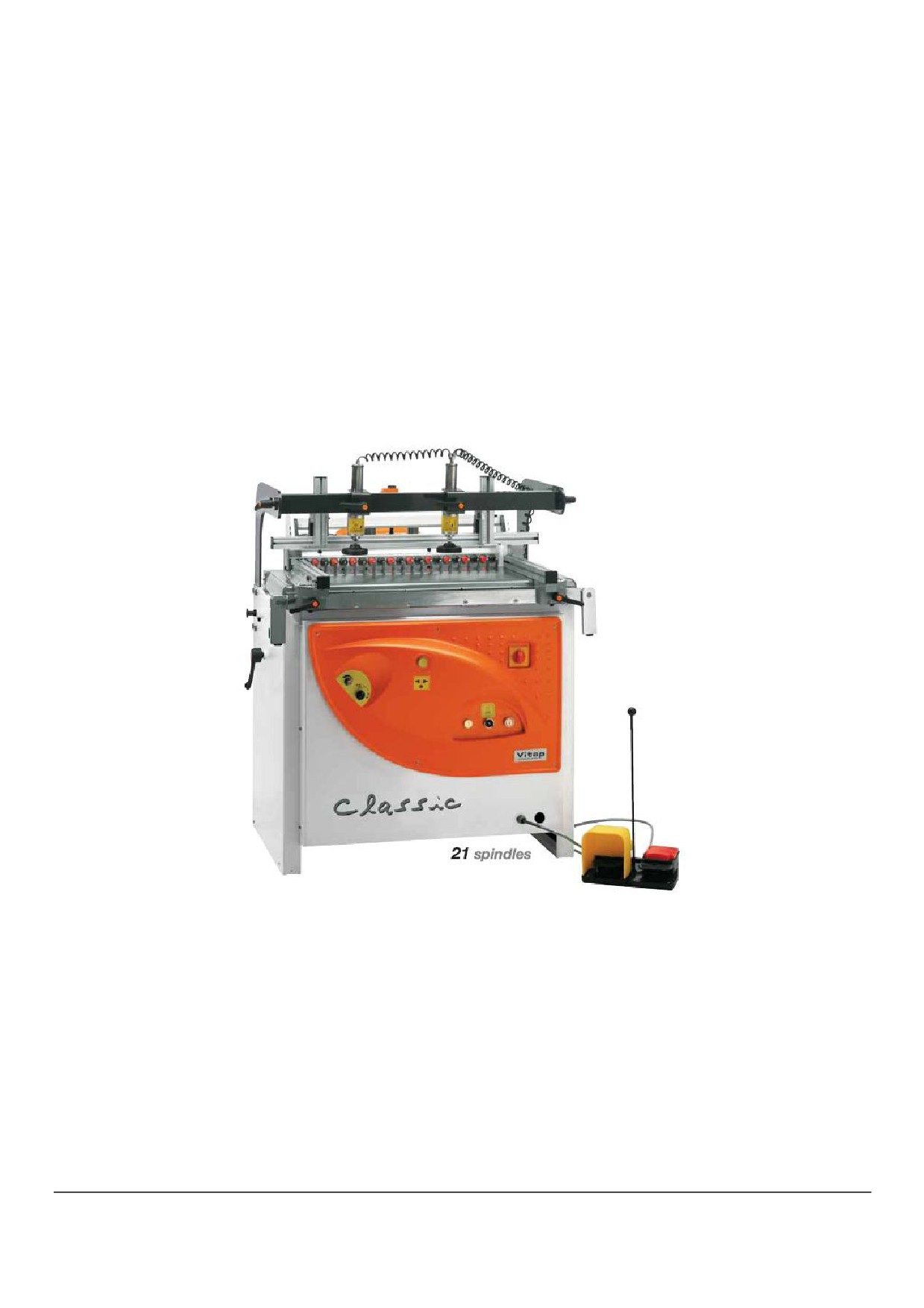

ALFA 21 Classic
Полуавтоматический сверлильно-присадочный станок
одна сверлильная головка с 21-м шпинделем (640мм).
Фирма производитель
- Vitap Costruzioni Meccaniche Srl
(Италия).
Производителем полуавтоматического сверлильно-присадочного станка ALFA
21 Classic
является компания Vitap занимающая ведущее место на рынке сверлильных станков. Занимаясь
проектированием и производством станков с 1957 года, компания Vitap разработала модели станков,
которые активно экспортируются в 60 стран мира. Компания Vitap Costruzioni Meccaniche Srl
сертифицирована по стандарту ISO 9001.
ALFA 21 Classic - представляет собой многошпиндельный сверлильно-присадочный станок, с
высокими техническими характеристиками. При разработке этого оборудования была реализована
концепция сверления как снизу в пласть, так торец с промежуточной фиксацией на 45 градусов. Ли-
нейка длиной 3000 мм с откидывающимися упорами позволяет выполнять сверление по заданному
размеру. Это, несомненно, один из наиболее удачных, как в техническом, так и в экономическом ас-
пектах, станков позволяющих производить надежное и точное сверление.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ОСОБЕННОСТИ КОНСТРУКЦИИ СТАНКА.
Удобство эксплуатации: опилки под собственным весом выпадают из зоны резания, что избавляет
от необходимости обдувать отверстия и стол станка;
Качество обработки:
лицевая сторона панели находится сверху и не обдирается об стол;
Безопасность:
заготовка является щитом между инструментом и оператором;
Экономия средств:
выпадение опилок в процессе сверления продлевает срок службы
режущего инструмента.
КОМПЛЕКТАЦИЯ
одна сверлильная головка с 21 шпинделем;
шпинделя, изготовленые в исполнении под втулки быстрого зажима сверл;
пневматический цилиндр для наклона сверлильной головки из вертикального положения в
горизонтальное, с промежуточной фиксацией на 45 градусов;
передний/верхний упоры для получения одинаковой величины просверленных отверстий в
горизонтальном и вертикальном положении;
две откидные боковые линейки на упорах, каждая из которых регулируется по метрической
шкале и нониусу (с увеличительными линзами);
два пневматических прижима для фиксации заготовок (наклонены на 8 градусов);
регулировка высоты сверлильной головки с помощью механического цифрового индикатора
положения;
регулировка глубины сверления системой револьверного типа на 6 позиций (0-80мм);
автоматическое устройство изменения глубины сверления на 10мм при изменении
вертикально/горизонтального положения сверлильной головки;
регулировка скорости сверления на пульте управления;
электродвигатель мощностью 1,84 кВт;
электропневматическая система с педалью запуска/останова двигателя;
стандартный набор ключей;
исполнение станка, соответствующее нормам СE.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ALFA 21 Classic:
Количество шпинделей, шт
21
Межцентровое расстояние между шпинделями, мм
32
Межцентровое расстояние между
первым и последним шпинделем, мм
640
Частота вращения шпинделей, об/мин:
2800
Пневматический наклон сверлильной головки, град
0 - 90
Размер рабочего стола, мм
864х500
Максимальные размеры заготовки, мм
800х3000
Максимальная глубина сверления, мм
70
Рабочее давление в пневмосистеме, атм
7
Установленная мощность, кВт:
2
Габаритные размеры, мм
1070х800х1140
Вес, кг
300
630032, Новосибирск, Горский мкрн, дом 60
Звоните, пишите или приезжайте к нам!
Телефон /факс: (383) 301-18-44, 301-19-44
Всегда в Вашем распоряжении,
www.stanki.info е-mail: info@stanki.info
сотрудники СтанкоКомплект.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

УЗЛЫ СТАНКА.
Револьверная головка с 6
Упрочненная конструкция для
позициями для регулировки
крепления сверлильной головки.
глубины сверления.
Рабочий стол с
нескользящей
поверхностью.
Быстросменный
шпиндель.
Боковая линейка с
визирем и шкалой.
Дополнительные опции установленные на станке (уже включены в цену станка):
46502873
Профильная алюминиевая линейка длиной 3000мм с 4-мя съемными упорами.
==========================================================================
==========================================================================
Режущий инструмент не входит в комплектацию станка.
Всегда имеем на нашем складе большой выбор сверл, для решения любых задач.
Данный станок выставлен в наших выставочных залах в Омске и Новосибирске.
Данный станок входит в нашу складскую программу.



















///////////////////////////////////////
