Фуговально-рейсмусовый станок PPT-260. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ



  Главная      Учебники - Разные



поиск по сайту            правообладателям



























Фуговально-рейсмусовый станок PPT-260. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ





ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ФУГОВАЛЬНО-РЕЙСМУСОВЫЙ СТАНОК PPT-260



ВМХ Тул Груп АГ (WMH Tool Group AG)

Банштрассе 24, CH-8603 Шверценбах











1. ОБЩИЕ УКАЗАНИЯ

Станок  предназначен  для  обработки  изделий  из  древесины.  Нельзя  обрабатывать  изделия

из  металла.  Обработка  других  материалов  недопустима,  или  может  производиться  только

после консультации с представителями компании.

Наряду  с  указаниями  по  технике  безопасности,  содержащимися  в  инструкции  по

эксплуатации,  и  особыми  предписаниями  Вашей  страны  необходимо  принимать  во  внимание
общепринятые технические правила работы на деревообрабатывающих станках.

Каждое  отклонение  от  этих  правил  при  использовании  рассматривается  как  неправильное

применение и продавец не несет ответственность за повреждения, произошедшие в результате
этого.

В станке нельзя производить никаких технических изменений.
Ответственность несет только пользователь.

Использовать  станок  только  в  технически  исправном  состоянии.  При  работе  на  станке

должны быть установлены все защитные приспособления и крышки.

Соединительный  кабель  (или  удлинитель)  от  автомата  защиты  и  от  источника

электропитания до станка должен быть не менее 3x1,5мм² (желательно медный, трёхжильный,

с сечением каждой жилы не менее 1,5 мм

2

).

При  возникновении  неисправностей  в  процессе  эксплуатации  станка  не  пытайтесь  ставить

не оригинальные детали и узлы, не вносите конструктивных изменений и переделок в станок

Станок  разрешается  эксплуатировать  лицам,  которые  ознакомлены  с  его  работой,

техническим обслуживанием и предупреждены о возможных опасностях.

Данный  станок  является  машиной  для  индивидуального  применения,  т.  е.  по  своим

конструктивным  особенностям  и  техническим  характеристикам  станок  не  предназначен  для

использования на производстве.

Если  Вы  при  распаковке  обнаружили  повреждения  вследствие  транспортировки,

немедленно сообщите об этом Вашему продавцу.
Не запускайте станок в работу!

Фуговально-рейсмусовый станок PPT-260



-------------------------------------------------------------------------------------------------------------------------------------------------------------


2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Двигатель ......................... 2,2 кВт, 220/50/1
Шум............................................. 90 дЦ (А)

Частота вращения ножевого вала ................
 ............................................... 6500 об/мин

Диаметр ножевого вала ...................... 63 мм
Число ножей ............................................ 3
Макс. Снятие стружки ........................... 3 мм

Макс. ширина строгания ................... 260 мм
Общая длина фуговальных столов  .. 1040 мм

Длина рейсмусового стола ................ 400 мм
Макс. высота заготовки .................... 160 мм

Скорость движения заготовки
для рейсмуса .................................. 5 м/мин

Наклон упора ........................................ 45º
Высота фуговального стола
от основания .................................... 840  мм

Масса ................................................. 66 кг

*Примечание:

Спецификация

данной

инструкции  является  общей  информацией.
Данные  технические  характеристики  были

актуальны на момент издания руководства по
эксплуатации.  Компания WMH Tool Group

оставляет  за  собой  право  на  изменение
конструкции  и  комплектации  оборудования
без уведомления потребителя.

Настройка,

регулировка,

наладка

и

техническое

обслуживание

оборудования

осуществляются покупателем.

3. ОБЩИЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Техника  безопасности  включает  в  себя  также  соблюдение  инструкции  по  эксплуатации  и

техническому обслуживанию, предоставленные изготовителем

Всегда  храните  инструкцию,  предохраняя  её  от  грязи  и  влажности,  передавайте

дальнейшим пользователям.

Ежедневно  перед  включением  станка  проверяйте  функционирование  необходимых

защитных устройств.

Установленные  дефекты  станка  или  защитных  устройств  необходимо  незамедлительно

устранить с помощью уполномоченных для этого специалистов.

Не включайте в таких случаях станок, выключите его из эл. сети.

Применяйте необходимые согласно предписаниям средства личной защиты.
Надевайте плотно прилегающую одежду, снимайте украшения, кольца и наручные часы.

Если у Вас длинные волосы, надевайте защитную сетку для волос или головной убор.
Для  безопасного  обращения  со  строгальными  ножами  необходимо  надевать  подходящие

защитные перчатки.

Держите ножи заточенными и очищенными от ржавчины и смолы. Следите, чтобы зажимные

винты были надежно затянуты.

Удаляйте посторонних, особенно детей, из опасной зоны.
Перед строганием удалите из заготовок гвозди и другие инородные предметы.

Минимальные и максимальные размеры заготовок должны быть соблюдены.
При  работе  с  длинными  заготовками  используйте  соответствующие  удлинения  стола,

роликовые опоры.

При строгании неудобных для обработки заготовок применяйте для крепления подходящие

вспомогательные средства.

НЕ  ПЫТАЙТЕСЬ  снять  кожух  во  время  работы  станка.  Нарушение  этого  правила  может

привести к серьезным физическим увечьям.

Следить  за  тем,  чтобы  все  заготовки  при  обработке  надежно  удерживались  и  безопасно

перемещались.

Нельзя строгать слишком маленькие заготовки.
Не  эксплуатируйте  станок  при  открытом  кожухе  редуктора.  Если  заграждения  необходимо

снять  для  регулировки  или  обслуживания,  их  необходимо  немедленно  установить  обратно
сразу после выполнения нужных процедур и перед началом эксплуатации станка.

Удалять  стружку  и  заготовки  только  при  выключенном  моторе  и  при  полной  остановке

станка.

По соображениям безопасности на этом станке необходимо работать, используя обе руки.

Во время работы держите руки подальше от подающих роликов и строгального вала.
Не разрешается работа на станке с использованием каких-либо подставок и лестниц.

Не оставляйте без присмотра работающий станок. Перед уходом с рабочего места отключите

станок.

Строгальный  вал  должен  достичь  максимального  числа  оборотов,  прежде  чем  начать

строгание.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Учитывайте  время  пробега  строгального  вала  станка  при  торможении,  оно  не  должно

превышать 10 секунд.

Следите за тем, чтобы станок устойчиво стоял на твердом и ровном основании.
Станок должен быть установлен так, чтобы было достаточно места для его обслуживания и

направления заготовок.

Следите за хорошим освещением.

Не используйте станок поблизости от горючих жидкостей и газов.
Принимайте  во  внимание  возможности  сообщения  о  пожаре  и  борьбе  с  огнем,  например  с

помощью расположенных на пожарных щитах огнетушителей.

Не применяйте станок во влажных помещениях и не подвергайте его воздействию дождя.
Постоянно  обращайте  внимание  на  то,  чтобы  не  образовывалось  слишком  много  пыли –

всегда  применяйте  подходящую  вытяжную  установку.  Древесная  пыль  является
взрывоопасной и может быть вредной для здоровья.

Ваш  станок  должен  быть  заземлен.  Если  используется  шнур  или  штекер,  убедитесь,  что

каждое  гнездо  заземления  подсоединяется  к  подходящему  заземлению.  Следуйте  процедуре

заземления, прописанной в электротехнических правилах и нормах.

Работы  на  электрическом  оборудовании  станка  разрешается  проводить  только

квалифицированным электрикам

Не  перегружайте  станок.  Он  работает  намного  лучше  и  дольше,  если  его  мощность

используется надлежащим образом.

Никогда  не  используйте  станок,  если  включатель-выключатель  не  функционирует

надлежащим образом.

Следите за  тем,  чтобы  электрическая  проводка  не  мешала  рабочему  процессу,  и  чтобы  об

неё нельзя было споткнуться.

Удлинительный кабель необходимо полностью разматывать с барабана.
Немедленно заменяйте поврежденный сетевой кабель.
Необходимо  постоянно  обращать  внимание  на  то,  чтобы  вентиляционные  прорези  мотора

были всегда открытыми и чистыми.

Переоснащение, регулировку и очистку, производить только после полной остановки станка

и отключении эл. питания.

Поврежденные строгальные ножи должны быть немедленно заменены.

3.1. ВНИМАНИЕ опасности

Даже при правильном использовании станка возникают приведенные ниже опасности.

Касание строгального вала в области строгания.
Опасность получения травмы отлетевшей заготовкой.
Опасность получения травмы ломающимися частями заготовок.

Автоматическая подача: опасность затягивания.
Опасность от шума и пыли.

Опасность поражения электрическим током при неправильной прокладке кабеля.

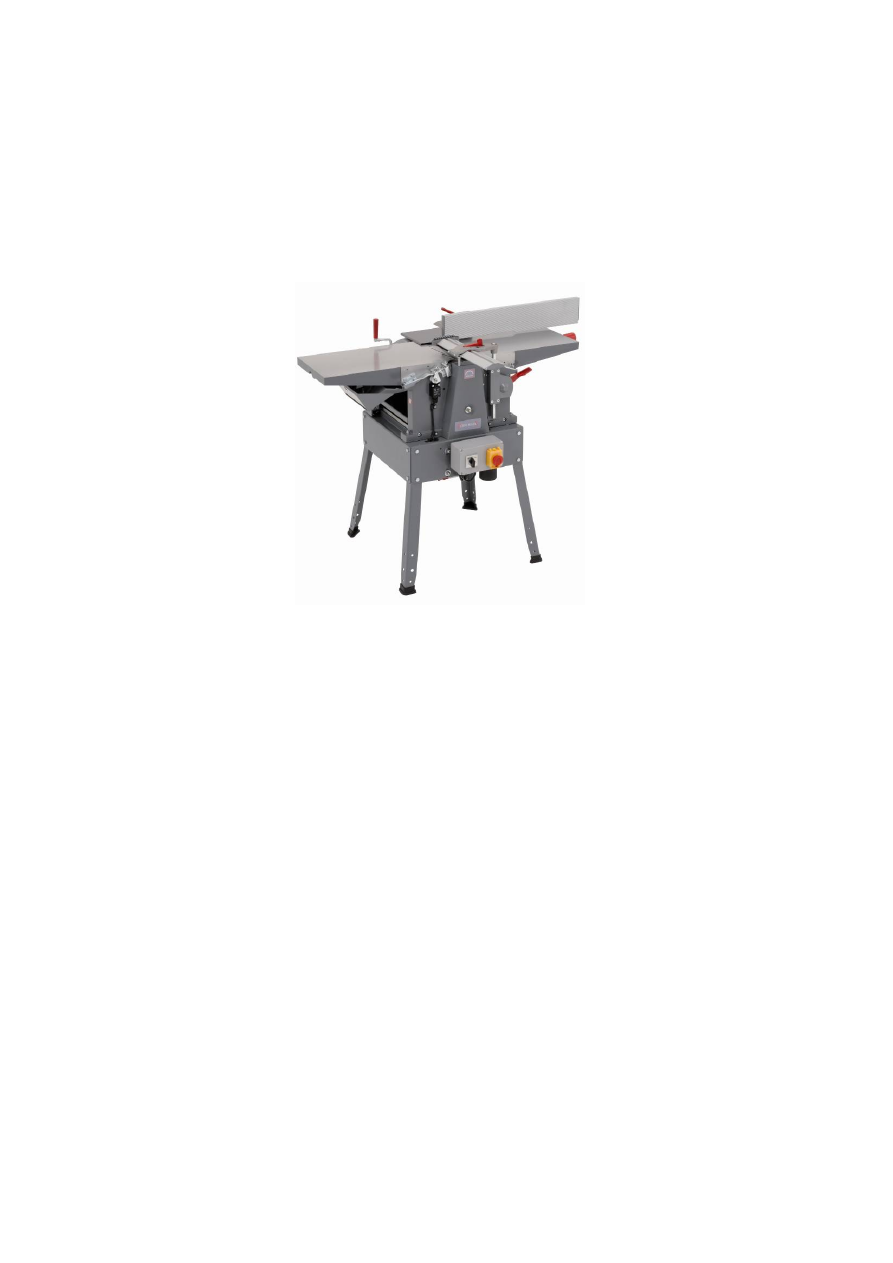

4. ОПИСАНИЕ СТАНКА

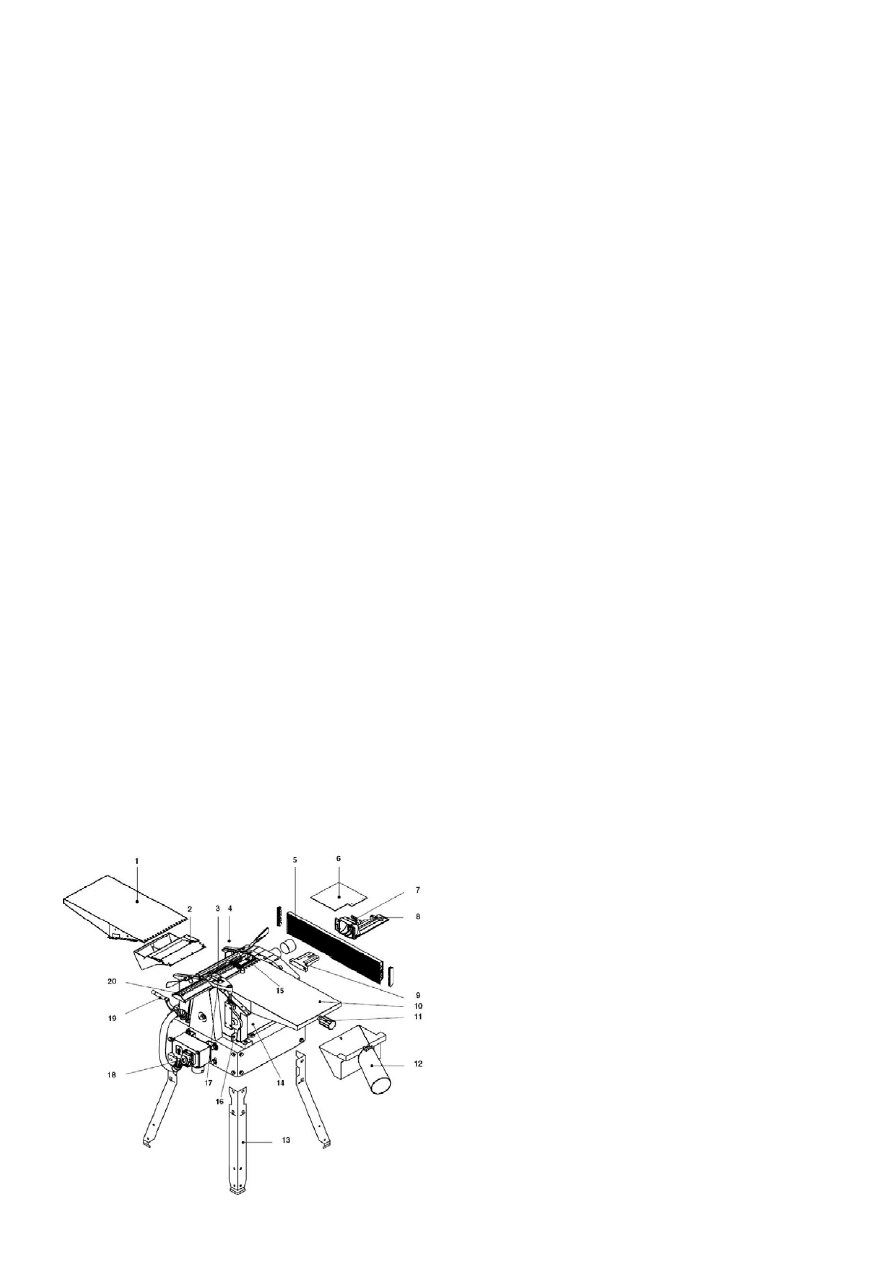

1.  Выходной стол

2.  щиток для сбрасывания стружки

3.  приспособление  для  крепления  защитного

кожуха

4.  рычаг фиксации выходного стола

5.  упор

6.  крышка

7.  рукоятка  зажима  узла  углового  смещения

упора

8.  рукоятка  зажима  узла  смещения  упора  по

ширине стола

9.  держатель упора

10. входной стол

11. регулятор высоты входного стола

12. кожух  с  патрубком  для  присоединения

вытяжной установки

13. ножка

14. стол для рейсмусования

15. ножевой вал

16. регулятор

высоты

защитного

кожуха

ножевого вала

-------------------------------------------------------------------------------------------------------------------------------------------------------------

17. фиксатор  бокового  смещения  защитного

кожуха  ножевого вала

18. выключатель  (ВКЛ / ВЫКЛ) / пере-

ключатель

19. регулятор высоты стола для рейсмусования

20. защитный кожух

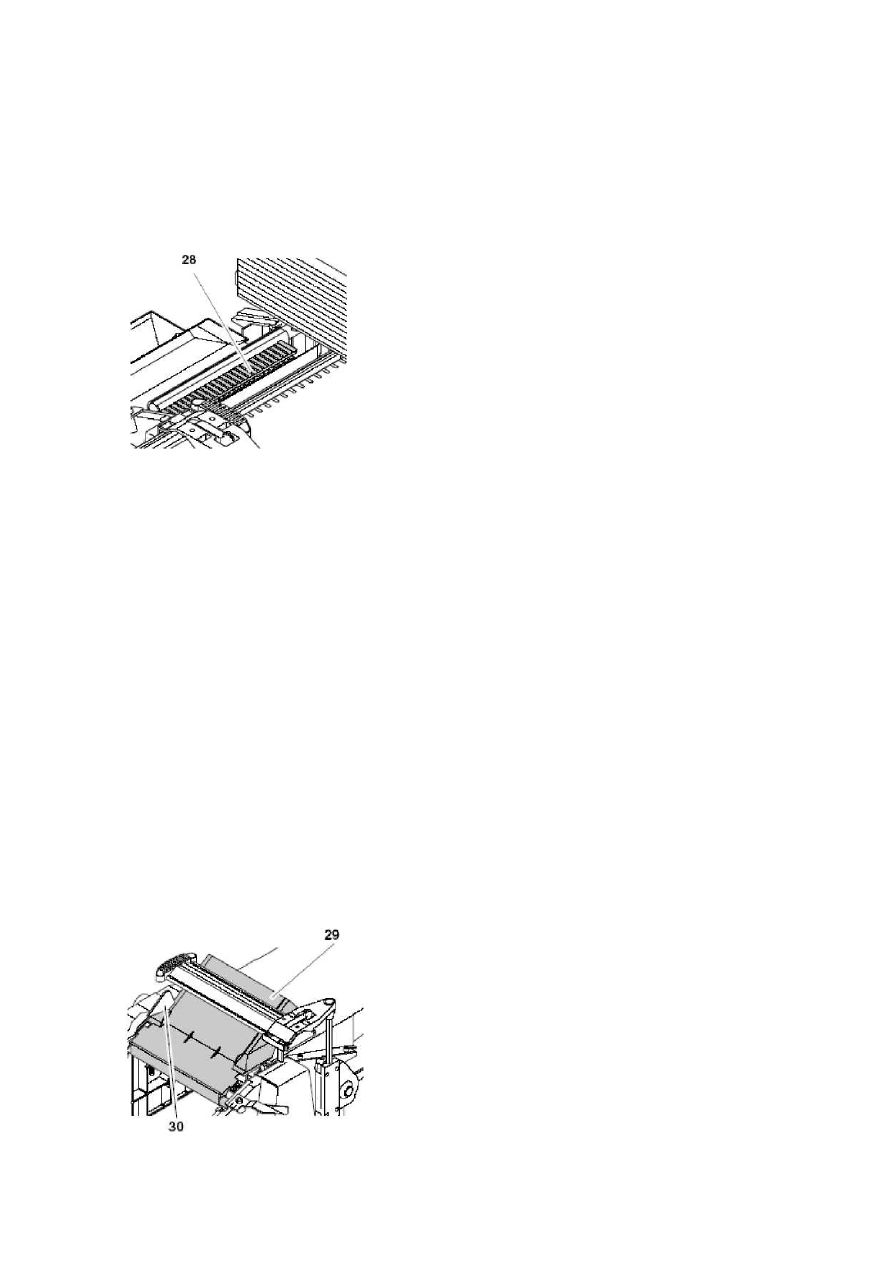

Защитные приспособления
Приспособление для защиты от отбра-
сывания



Приспособление для защиты от отбрасы-

вания (28) препятствует выбросу заготовки,
захваченной вращающимся ножевым валом,

назад в сторону пользователя.

Все  захваты  должны  самопроизвольно

возвращаться

в

исходное

положение

(вниз).
Защитный кожух ножевого вала

Защитный

кожух

ножевого

вала

препятствует

прикосновению

к

вращающемуся  ножевому  валу  с  верхней
стороны во время проведения фуговальных

работ.

После  ослабления  фиксатора  защитного

кожуха  ножевого  вала  выставляется  кожух

в зависимости от ширины заготовки.

Специальный  рычаг  позволяет  согла-

совать

положение

защитного

кожуха

ножевого вала с высотой заготовки.

Благодаря скольжению рук по поверхности
защитного кожуха в процессе подачи

заготовки исключается их соприкосновение
с вращающимися ножами.
Щиток для выброса стружки





При рейсмусовании щиток (29), установ-

ленный в месте выброса стружки, служит в
качестве  дополнительного  элемента  огра-

ждения ножевого вала.
С этой целью производится отклонение

щитка (29) вверх, и он фиксируется левым
зажимным рычагом (30).

Элементы управления

Выключатель

Включение = нажатие  зеленой  кнопки

выключателя.

Выключение = нажатие

защитной

крышки или красной кнопки выключателя.
Реле минимального напряжения

При  исчезновении  сетевого  напряжения

срабатывает  реле  минимального  напряже-

ния.  Тем  самым  исключается  самопроиз-
вольный повторный запуск станка при вос-
становлении  напряжения.  Для  осуществле-

ния повторного включения необходимо еще
раз нажать зеленую кнопку выключателя.
Защита от перегрузки

Строгальный

станок

оснащен

устройством

защиты

от

перегрузки,

отключающим  его  при  сильном  нагреве

электродвигателя.  Для  повторного  включе-
ния станка следует:
•  дать электродвигателю охладиться

(примерно 10 минут),

•  нажать зеленую кнопку выключателя.
Переключатель режимов

Переключатель

режимов

находится

рядом с выключателем (слева).

Переключатель

обеспечивает

выбор

режимов фугования и рейсмусования.
Регулятор  высоты  стола  для рейсмусо-
вания

(при

работе

в

режиме

рейсмусования)

Регулятор высоты стола для рейсмусова-

ния задает толщину снимаемой стружки (и,
следовательно,  толщину  заготовки  после

обработки)  при  работе  станка  в  режиме
рейсмусования.

Каждый  оборот  рукоятки  приводит  к

изменению высоты стола на 3 мм.

За  один  проход  может  сниматься

стружка толщиной не более 3 мм.

Максимально

допустимая

толщина

обрабатываемой  заготовки  составляет 160
мм.

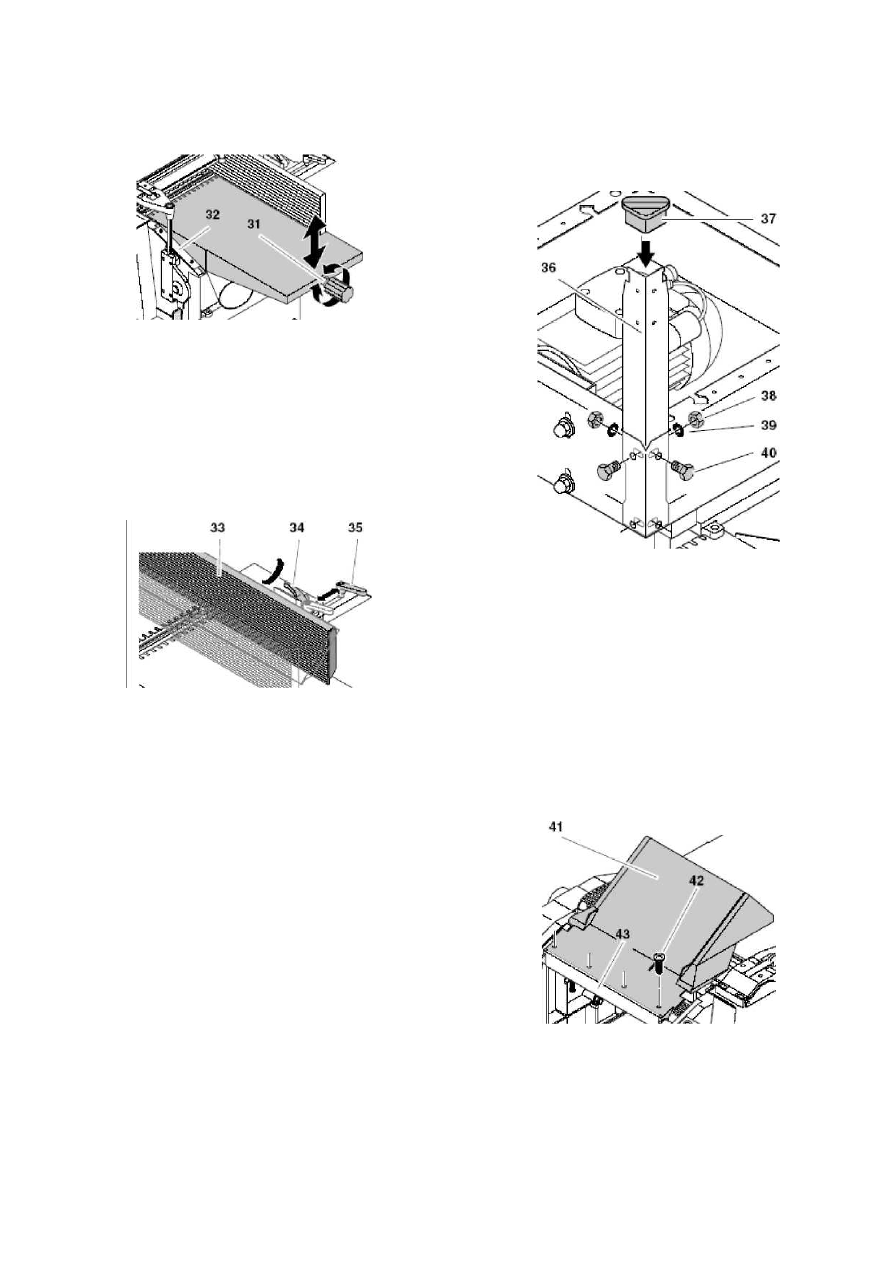

Регулятор высоты входного стола (при
работе в режиме фугования)

Регулятор (31) высоты входного стола задает

толщину  стружки,  снимаемой  с  заготовки
при работе станка в режиме фугования.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Одно  деление  шкалы (32), находящейся

рядом  с  входным  столом,  соответствует

толщине снимаемой стружки 1 мм.

За  один  проход  может  сниматься

стружка толщиной не более 3 мм.



Параллельный упор

Упор (33) используется  в  качестве

боковой  направляющей  при  движении

заготовки в процессе фугования.

После  ослабления  рукоятки зажима (35)

положение  упора  может  быть  установлено
в соответствии с шириной заготовки.

После ослабления рукоятки зажима

(34) можно наклонить упор (максимальный
угол наклона 45

о

).



5.  ТРАНСПОРТИРОВКА  И  ПУСК  В
ЭКСПЛУАТАЦИЮ
5.1 Транспортировка

Внимание!

Перемещение  станка  должно  осуществ-

ляться  двумя  лицами.  Нельзя  переносить
станок,  удерживая  его  за  входной  или

выходной

столы,

поскольку

они

не

рассчитаны  на  растягивающие  нагрузки,

вызываемые массой станка.

1.  Снять упор.

2.  Снять выходной стол.

3.  Полностью  задвинуть  ограждение

ножевого вала и опустить его вниз.

4.  Вращением  кривошипной  рукоятки

переместить  стол  для  рейсмусования

примерно в центральное положение.

5.  Пропустить  через  станок  две  рейки

(например, кровельные) и использовать их
для подъема и переноски станка.
6. МОНТАЖ

6.1.  Удаление  элементов  защиты,
используемых для транспортировки

Снимите  защитную  пленку  со  стола  для

рейсмусования.
6.2 Установка ножек

1.  Воспользовавшись  помощью  другого

лица,  переверните  станок  и  поставьте  его
на  основание.



2.  Привинтите  по  углам  станка  четыре

ножки (36):

вставьте  болты (40) с  шестигранной

головкой,  наденьте  на  них  с  внутренней

стороны шайбы (39),

навинтите  шестигранные  гайки (38) и

затяните их.

3.  Поставьте  на  ножки  резиновые

подставки (37).
6.3

Монтаж

щитка

для

выброса

стружки

•  При  помощи  четырех  саморезов (42)

привинтите  щиток (41) к  крепежному

профилю (43).



6.4 Установка упора

1.  Снять  держатель (49) упора  с  крон-

штейна (46). При

этом

необходимо

обратить  внимание  на  то,  чтобы  не

потерялись  два  направляющих  штифта
(50), находящиеся в держателе упора.

2.  Двумя  болтами (48) с  шестигранной

головкой  привинтить  держатель (49) к
входному столу.

-------------------------------------------------------------------------------------------------------------------------------------------------------------



3.  Вновь  прикрепить  кронштейн  к

держателю.

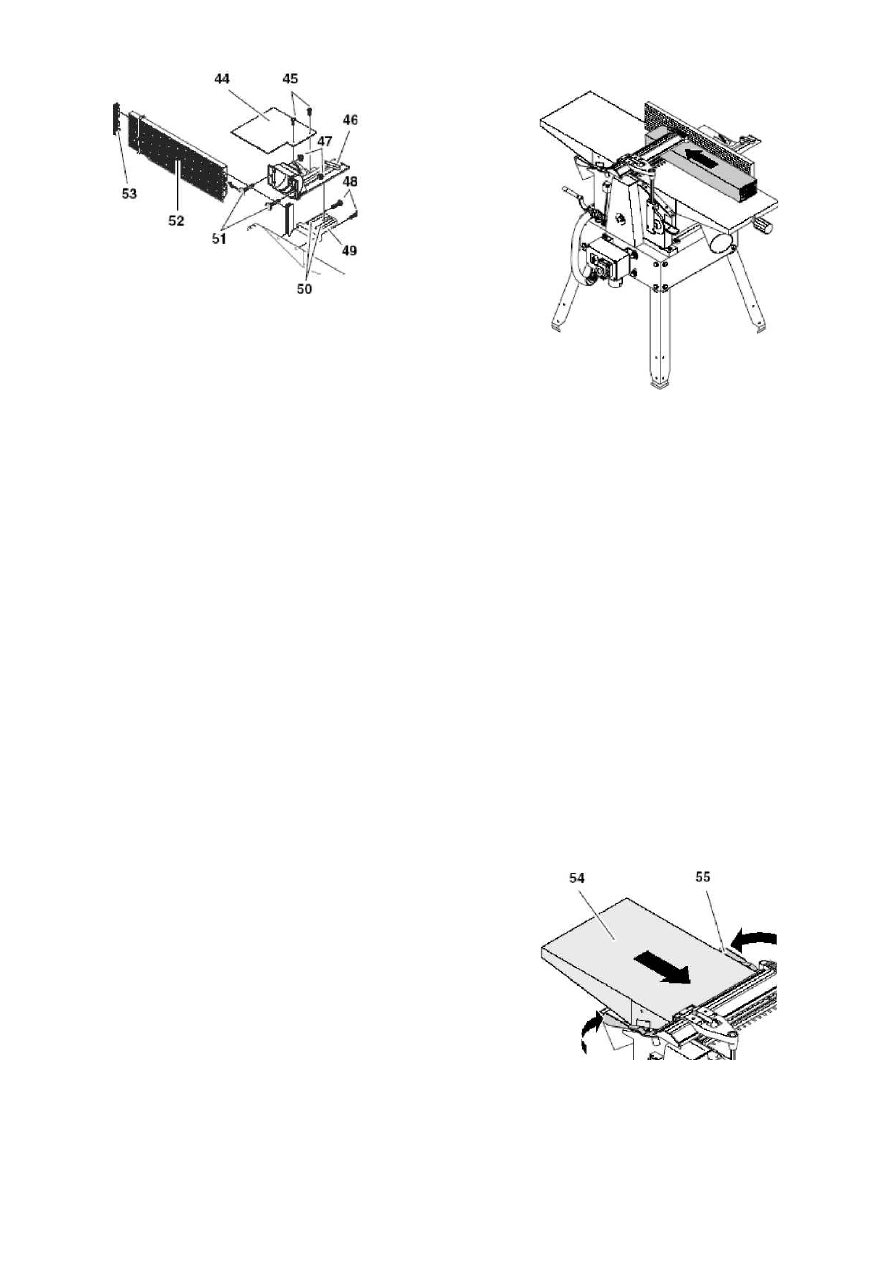

4.  Вставить  в  параллельный  упор (52)

два крепежных болта (51) и скрепить его с
кронштейном

при

помощи

двух

самоконтрящихся гаек (47).

5.  Установить  с  обоих  торцов  упора

пластмассовые заглушки (53).

6. Двумя винтами (45) с крестообразным

шлицем  прикрепить  к  кронштейну  крышку

(44).

7.  При  помощи  обоих  юстировочных

винтов точно выставить параллельный упор
в  положениях 45о  и 90о  (используя

угольник  в  качестве  вспомогательного
инструмента).
6.5 Соединение с электросетью

Присоединяйте

станок

только

к

источнику  эл.питания,  удовлетворяющему

следующим

требованиям

(см.

также

"Технические характеристики"):

-  защита  автоматом  защитного  от-

ключения,

рассчитанным

на

ток

повреждения 30 мА;

-  штепсельные  розетки  смонтированы

надлежащим

образом,

заземлены

и

проверены;

-  при  использовании  установки  для

удаления

стружки

необходимо

также

надлежащее заземление этой установки.

Оберегайте  сетевой  кабель  от  воздейст-

вия  тепла  и  агрессивных  жидкостей,  а

также  от  соприкосновения  с  острыми
кромками.

Проконтролируйте

направление

вращения! (только  для  исполнения  с
трехфазным электродвигателем).

При  каждом  новом  соединении  с

электросетью

следует

контролировать

направление вращения.
7. РАБОТА СТАНКА

Станок PPT-260 может  использоваться

как фуганок, так и как рейсмус.




Работа в режиме фугования



7.1 Указание:

Фугование

производится

с

целью

выравнивания неровных поверхностей.

-  Заготовка  укладывается  сверху  на

входной стол.

-  Заготовка  обрабатывается  с  нижней

стороны.

-  Направление  подачи  заготовки  при

фуговании  противоположно  направлению,

используемому при рейсмусовании.
Подготовка

Опасность!
Перед  проведением  любых  работ  по

монтажу  и  регулировке  станка  необходимо

отключать от эл.сети!
1.  Отклонить  вниз  щиток  для  выброса

стружки.

2.  Перевести  левый  и  правый  рычаги

фиксации  выходного  стола  в  наружное
положение.

3.  Установить  выходной  стол (54) – оба

штифта  на  корпусе  станка  должны
попасть

в

нижние

прорези

направляющей выходного стола.



4.  Зафиксировать  выходной  стол (54)

обоими рычагами фиксации (55).

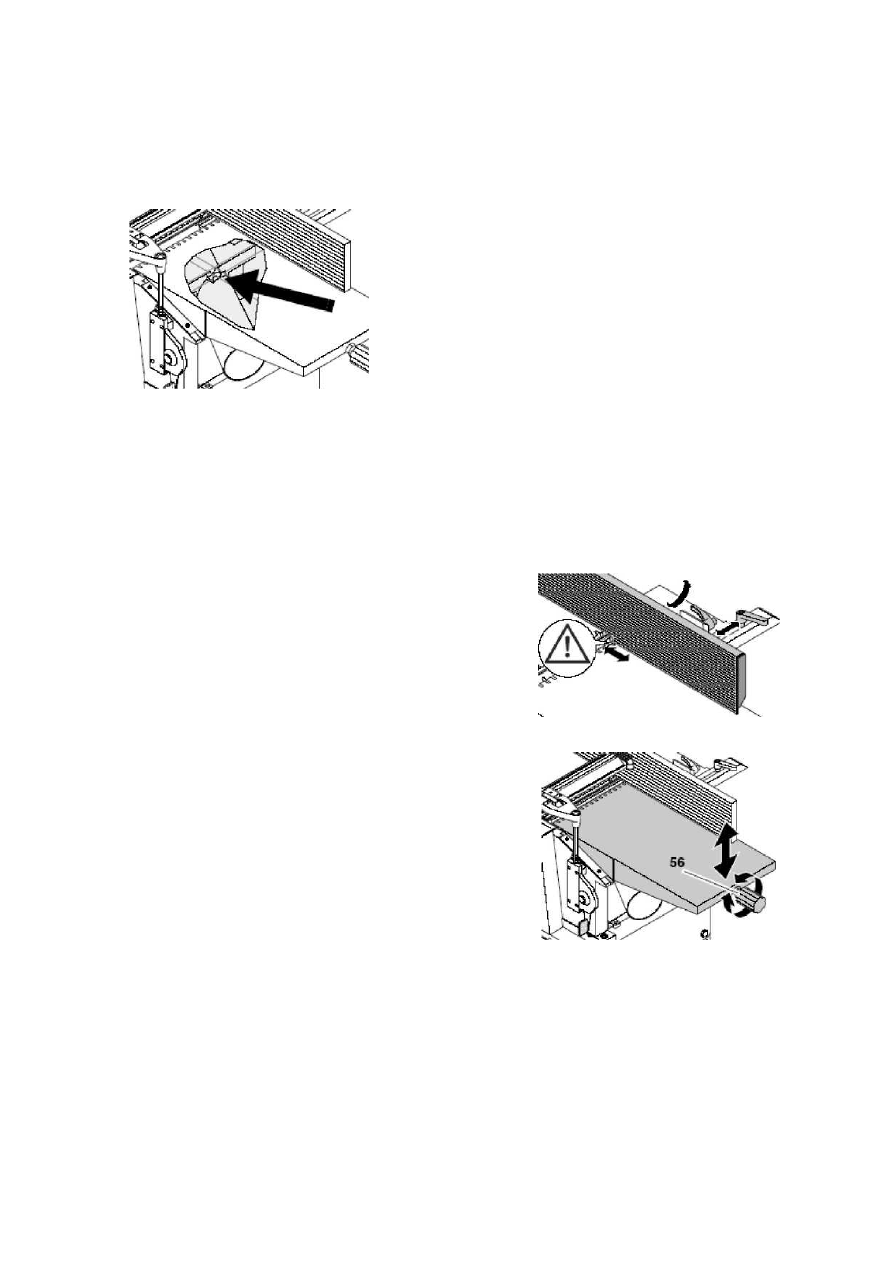

5.  При  помощи  рукоятки  установить  стол

для рейсмусования на высоту 120 мм.

6.  Переместить  кожух  с  патрубком  для

присоединения  вытяжной  установки  со
стороны подачи заготовки в станок, под

входной стол. Обратите внимание на его

-------------------------------------------------------------------------------------------------------------------------------------------------------------

правильное положение:

-  патрубок  должен  быть  обращен

наружу;

-  кожух  необходимо  продвигать  до  тех

пор,  пока  точка  пересечения  вала  и  оси
под  входным  столом  (показана  стрелкой)

не

окажется

в

точности

над

соответствующим креплением кожуха.



7.  Вращением

рукоятки

осторожно

поднимите  стол  для  рейсмусования
вверх до фиксации кожуха с патрубком
для

присоединения

вытяжной

установки.

8.  Присоедините

к

патрубку

шланг,

идущий

к

подходящей

вытяжной

установке.

-  шланг  должен  подходить  к  наружному

диаметру  патрубка  для  его  присоединения

(100 мм);

- мин. расход воздуха ≥ 550 м3/ч;
-  необходимое  разрежение  в  зоне

патрубка строгального станка ≥ 740 Па;

-  необходимая  скорость  воздушного

потока  в  зоне  патрубка  строгального
станка ≥ 20 м/с.
Внимание!

Работа  без  соединения  с  вытяжной

установкой , допустима только на открытом
воздухе,

при

незначительном

объеме

обра-

зующейся  стружки  (при  обработке  узких
заготовок с малым съемом стружки),

при

использовании

пылезащитного

респиратора.

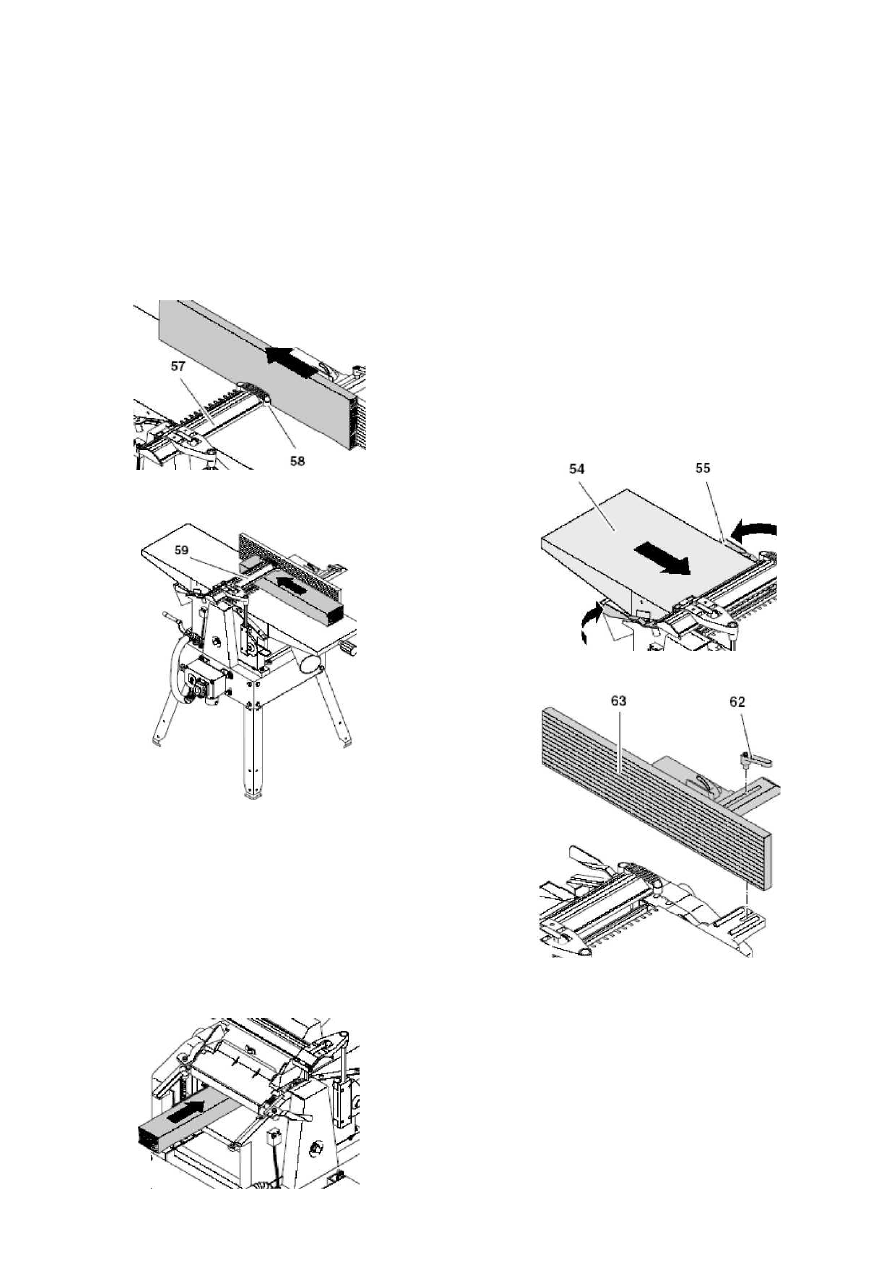

7.2 Фугование заготовок

Опасность!

Незащищённые

вращающиеся

ножи

могут  нанести  Вам  тяжелую  травму!
Поэтому  необходимо  изолировать  участок

ножевого

вала,

не

перекрываемый

обрабатываемой

заготовкой,

предусмотренным  защитным  кожухом.  Для
этого

требуется

точная

установка

положения кожуха с размерами заготовки.

Осуществляя  подачу  заготовки,  ни  в

коем  случае  не  просовывайте  руки  под
защитный кожух ножевого вала!

Для  фугования  небольших  заготовок,

при  подаче  которых  не  обеспечивается

безопасное  расстояние  до  ножевого  вала,
используйте для продвижения специальное

вспомогательное приспособление.

При

фуговании

узкой

стороны

пользуйтесь

упором,

обеспечивающим

надежную  боковую  поддержку  заготовки.

При  обработке  тонких  или  узких  заготовок
применяйте  вспомогательный  прижим,  га-
рантирующий  соблюдение  достаточного

расстояния  от  рук  до  ножевого  вала  при
движении заготовки.

При  фуговании  вставок  устанавливайте

позади

заготовки

упорную

колодку,

предотвращающую  выброс  заготовки  в
направлении,

обратном

направлению

подачи.

Для  удержания  длинных  заготовок

используйте

дополнительную

опору

(например, роликовую).

Не

перемещайте

назад

заготовку,

обрабатываемую  незащищённым  ножевым
валом!

1.  Займите правильное рабочее положение:

- со стороны выключателя
- фронтально по отношению к станку

2.  Установите упор в желаемом положении.



3.  При  помощи  винта (56) с  ручкой  отре-

гулируйте толщину снимаемой стружки.



Указание:

За один проход станком может сниматься

стружка  толщиной  не  более 3 мм.  Однако
столь  интенсивный  съем  материала  может

применяться только

-  при  использовании  очень  острых

ножей,

- при обработке мягкой древесины,

-  при  обработке  заготовок,  ширина

которых  меньше  максимально  допустимого
значения.

В

противном

случае

существует

опасность перегрузки станка.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Оптимальным

решением

является

обработка  заготовки  в  несколько  проходов

до достижения желаемого качества.
4.  Приложите  заготовку  к  упору  (при

необходимости

используйте

вспомогательный упор).

5.  Согласуйте ограждение ножевого вала с

обрабатываемой заготовкой:
-  при  фуговании  узкой  стороны

(кромки):

подведите  кожух (57) ножевого  вала

вплотную  к  заготовке - торец (58) кожуха
должен слегка пружинить.



- при фуговании широкой стороны:
опустите

защиту (59) сверху

на

заготовку.



6.  Переведите переключатель в положение

фугования.

7.  Включите электродвигатель.

8.  Равномерно  толкайте  заготовку  вдоль

входного  стола,  удерживая  ее  ладонью
и подогнув пальцы. Давить на заготовку

следует только в зоне входного стола.

9.  Пропустив

заготовку,

выключите

станок,  если  не  собираетесь  сразу  же
обрабатывать следующую заготовку.

7.3 Работа в режиме рейсмусования



Указание

Рейсмусование

используется

для

получения

качественной

строгальной

поверхности детали.

- Заготовка проводится через станок.

-  Деталь  с  выравненой  поверхностью

лежит на столе для рейсмусования.

-  Заготовка  обрабатывается  с  верхней

стороны.

-  Направление  подачи  заготовки  про-

тивоположно  направлению,  используемому
при фуговании.

Подготовка
Перед  проведением  любых  работ  по

обслуживанию

станка

необходимо

отключить его от эл.сети!
1.  Перевести  левый  и  правый  рычаги

фиксации (61) в наружное положение.

2.  Ослабить  рукоятку  зажима (62) и  снять

упор (63).



3.  Снять выходной стол (60).





4.  Ограждение (64) ножевого вала:

- полностью поднять вверх и полностью
сдвинуть наружу.

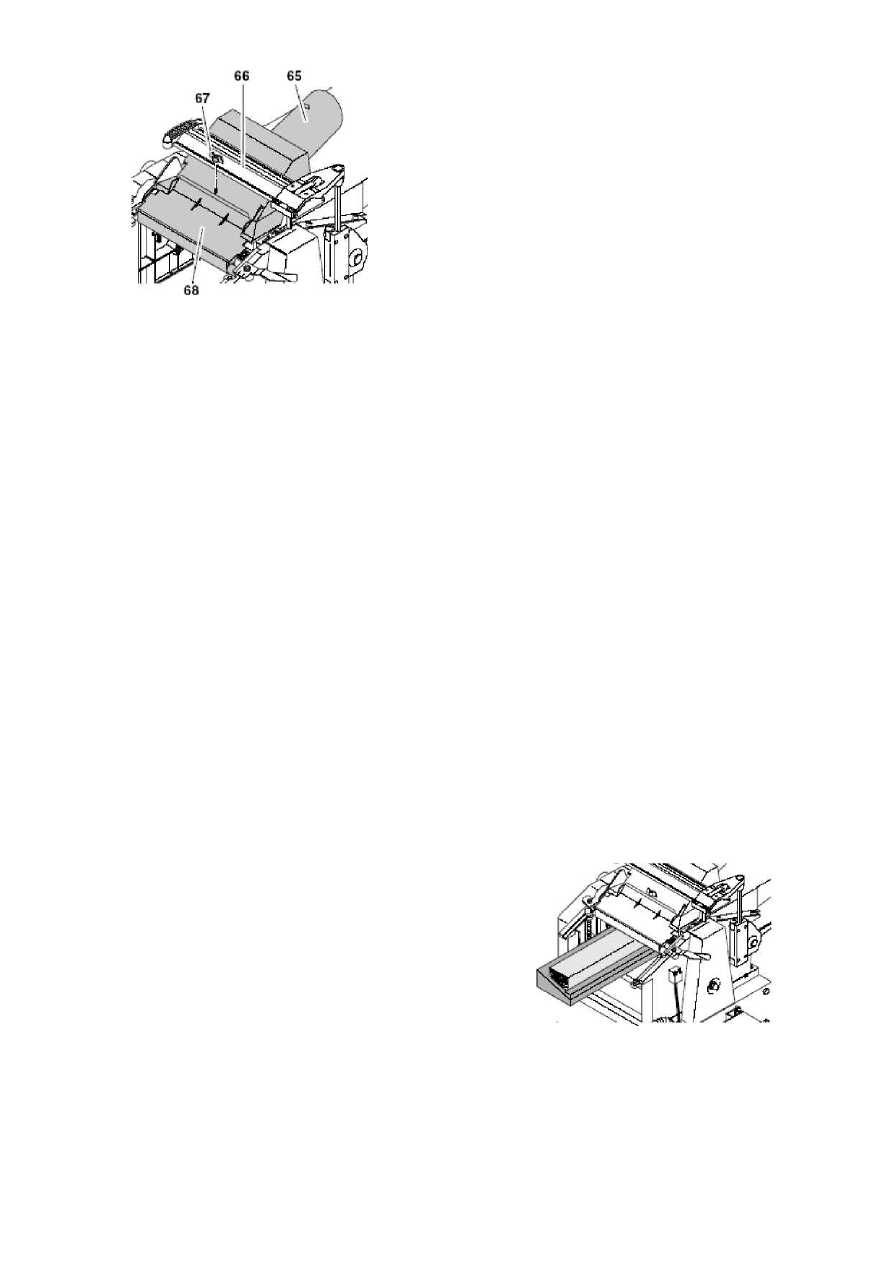

5.  Отклонить  щиток (68) для  выброса

стружки  вверх,  установив  его  над

ножевым  валом.  В  случае  работы  с
вытяжной  установкой  установить  на

щиток (68) кожух (65) с  патрубком  для
присоединения всасывающего шланга.

6.  Закрепить  щиток (68) при  помощи

барашковой гайки (67).

-------------------------------------------------------------------------------------------------------------------------------------------------------------



Указание:

При  рейсмусовании  щиток (68) для

выброса  стружки  выполняет  функцию

защиты  ножевого  вала.  Чтобы  станок  мог
быть  включен,  необходимо,  чтобы  этот

щиток привел в действие соответствующий
конечный выключатель.

7.  Защита(66) ножевого вала:
- полностью сместить внутрь и

осторожно

опустить

вниз

для

дополнительной  фиксации  щитка  для
выброса стружки и кожуха с патрубком для

присоединения всасывающего шланга.

8.  При  работе  с  вытяжной  установкой

присоединить  к  патрубку  кожуха (65)
шланг, идущий к этой установке.

- всасывающий шланг должен подходить

к  наружному  диаметру  патрубка  для  его
присоединения (100 мм);

-  необходимый  расход  воздуха  ≥ 550

м3/ч;

-  необходимое  разрежение  в  зоне

патрубка строгального станка ≥ 740 Па;

-  необходимая  скорость  воздушного

потока  в  зоне  патрубка  строгального
станка ≥ 20 м/с.
Внимание!

Работа  без  соединения  с  вытяжной

установкой допустима только

- на открытом воздухе,

-  при  незначительном  объеме  обра-

зующейся  стружки  (при  обработке  узких

заготовок с малым съемом стружки),
7.4 Рейсмусование заготовок
Опасность!

Для

подачи

в

станок

заготовок

небольших

размеров

используйте

вспомогательные

приспособления

(например, брусок).

Не  перекашивайте  заготовку - су-

ществует

опасность

ее

отбрасывания

назад.

При застревании в станке заготовки или

иного  предмета,  удаляйте  их  только  после

полной  остановки  электродвигателя  и
отключении от эл.сети.

Продвигайте  заготовку  с  выходной

стороны,  если  она  затянута  в  станок

настолько,  что  уже  не  может  безопасно
подаваться с входной стороны.

Обрабатывайте  одновременно  не  более

двух  заготовок.  В  этом  случае  подавайте

обе  заготовки  ближе  к  краям  загрузочного
отверстия.
Внимание!

Внутри  станка  находится  конечный  вы-

ключатель.  Подавая  заготовки,  обращайте

внимание  на  то,  чтобы  он  не  был
поврежден.
1.  Займите

правильное

рабочее

положение:

- со стороны выключателя,
- фронтально по отношению к станку.

2.  При  помощи  рукоятки  отрегулируйте

толщину снимаемой стружки.

Указание:

За один проход станком может сниматься

стружка  толщиной  не  более 3 мм.  Однако

столь  интенсивный  съем  материала  может
применяться только

-  при  использовании  очень  острых

ножей,

- при обработке мягкой древесины,

-  при  обработке  заготовок,  ширина

которых  меньше  максимально  допустимого

значения.

В

противном

случае

существует

опасность перегрузки станка. Оптимальным
решением  является  обработка  заготовки  в

несколько

проходов

до

достижения

желаемого качества.
3.  Для  строгания  заготовок  с  непарал-

лельными

поверхностями

следует

воспользоваться  пригодными  вспомо-

гательными

приспособлениями

для

подачи

(изготовить

подходящие

шаблоны).



4.  Переведите переключатель в положение

рейсмусования.

5.  Включите электродвигатель.

6.  Медленно толкайте заготовку по столу.

7.   Ее

затягивание

производится

автоматически.





-------------------------------------------------------------------------------------------------------------------------------------------------------------

10

8.

УХОД

И

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

Опасность!

Перед  проведением  любых  работ  по

очистке и техническому обслуживанию:

- отключите станок от эл.сети,

- дождитесь полной остановки станка.
В

качестве

запасных

частей,

в

частности,  защитных  приспособлений  и

режущих инструментов, используйте только
оригинальные  детали,  поскольку  детали,

не  разрешенные  к  применению  про-
изводителем,  могут  привести  к  нанесению

непредсказуемого ущерба.

После  проведения  любых  работ  по  очи-

стке и техническому обслуживанию:

-  вновь  установите  все  защитные

приспособления

и

проверьте

их

исправность,

-  удостоверьтесь  в  том,  что  внутри

станка не осталось инструментов или иных
посторонних предметов.

Учитывайте,  что  строгальные  ножи,

обрезиненные  валы  привода  движения

заготовки,

плоские,

поликлиновые,

клиновые  и  другие  ремни,  а  также  цепи,
используемые

в

конструкции

станка,

относятся

к

деталям

быстроизнашивающимся

(расходные

материалы)  и  требуют  периодической
замены.  Гарантия  на  такие  детали  не

распространяется.

Защитные

кожуха,

отдельные детали из пластика и алюминия,

используемые

в

конструкции

станка,

выполняют  предохранительные  функции.
Замене  по  гарантии  такие  детали  не

подлежат.

Работы  по  техническому  обслуживанию

и  ремонту,  не  описанные  в  настоящем
разделе,  должны  выполняться  только

специалистами.
8.1 Демонтаж и монтаж ножей
Указание:

Признаками

затупления

ножей

являются:

- снижение качества строгания,
-  увеличение  опасности  отбрасывания

заготовки,

- перегрузка электродвигателя.

Опасность!

Существует  опасность  травмирования

рук  острыми  ножами!  Замену  ножей
следует производить в перчатках.

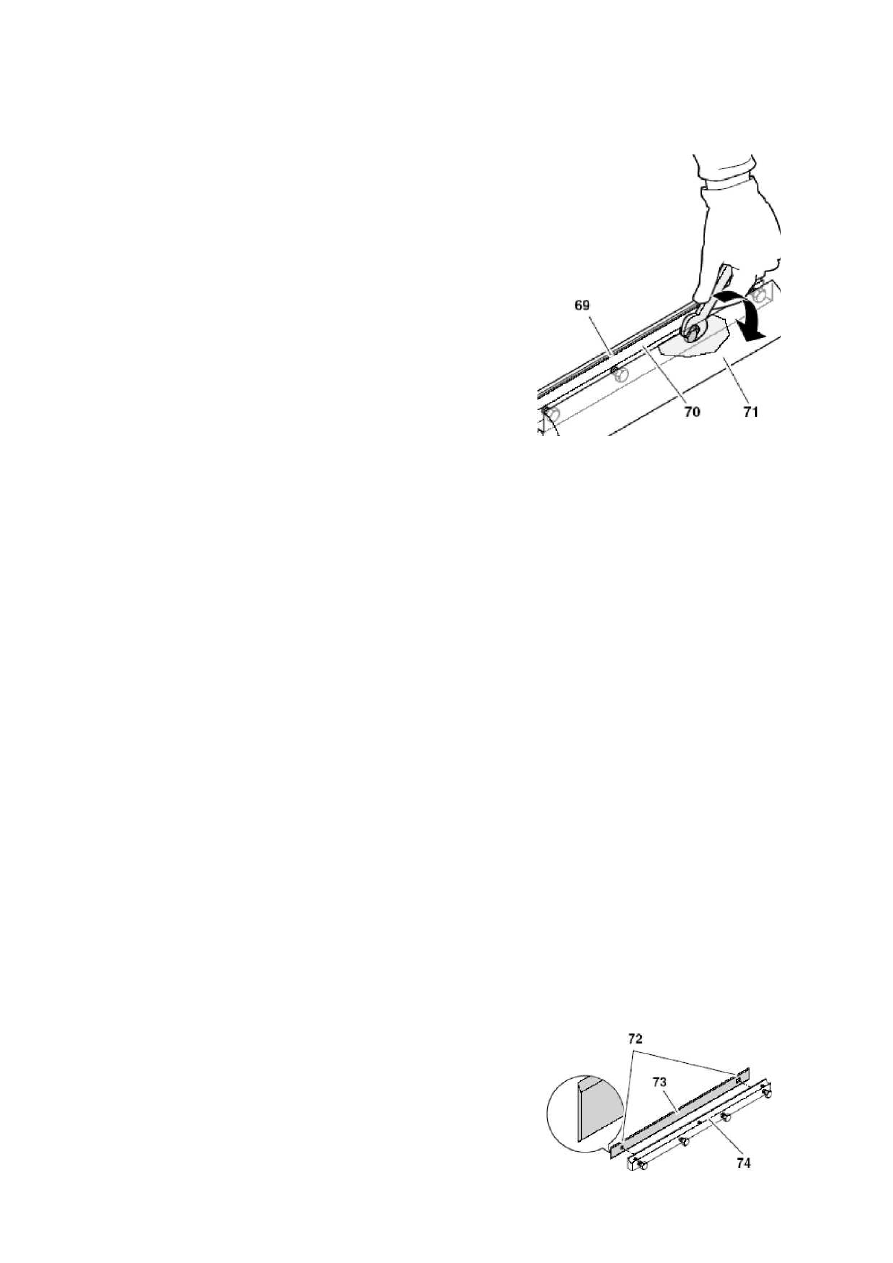

Для демонтажа ножей:

1.

Отключить от эл. сети.

2.

Снять упор.

3.

Полностью  поднять  защиту  ножевого
вала  вверх  и  полностью  отвести  его

наружу.

4.

Полностью  завинтить  четыре  болта  с

шестигранной головкой, ввинченных в
прижимную  планку  ножа  (операцию

производить в перчатках!).



5.

Извлечь  крепежную  планку (70) с

ножом (69) из ножевого вала (71).

6.

Очистить  поверхности  ножевого  вала
и прижимной планки ножа.

Опасность!

Не  используйте  чистящие  средства  (на-

пример,  для  устранения  остатков  смолы),
оказывающих

воздействие

на

кон-

структивные  элементы  из  легких  сплавов,
они  могут  оказать  негативное  влияние  на

прочность таких элементов.
Для установки ножей:

Указание:

Если Вы используете ножи, заточенные с

обеих  сторон,  достаточно  просто  перевер-
нуть  их  (при  условии,  что  другая  сторона

еще острая).
Опасность!

Обращайте  внимание  на  то,  чтобы  во

всех

случаях

заменялись

или

переворачивались оба ножа.

Устанавливайте  ножи  только  с  при-

менением

оригинальных

крепежных

деталей.
7.

Уложить  острый  нож  на  крепежную

планку (см. рис.).

Оба  штифта  крепежной  планки  должны

попасть  в  соответствующие  отверстия (72)

ножа.



8.

Уложить  крепежную  планку (74) с

-------------------------------------------------------------------------------------------------------------------------------------------------------------

11

ножом (73) в  паз  ножевого  вала.  При
этом  необходимо  обратить  внимание

на  то,  чтобы  нож  не  соскользнул  со
штифтов крепежной планки.

9.

Вывинчивать

четыре

болта

с

шестигранной головкой, ввинченных в

крепежную  планку,  до  тех  пор,  пока
не  сохранится  лишь  возможность
перемещения  крепежной  планки (76)

с  ножом (75) вдоль  оси  ножевого
вала.

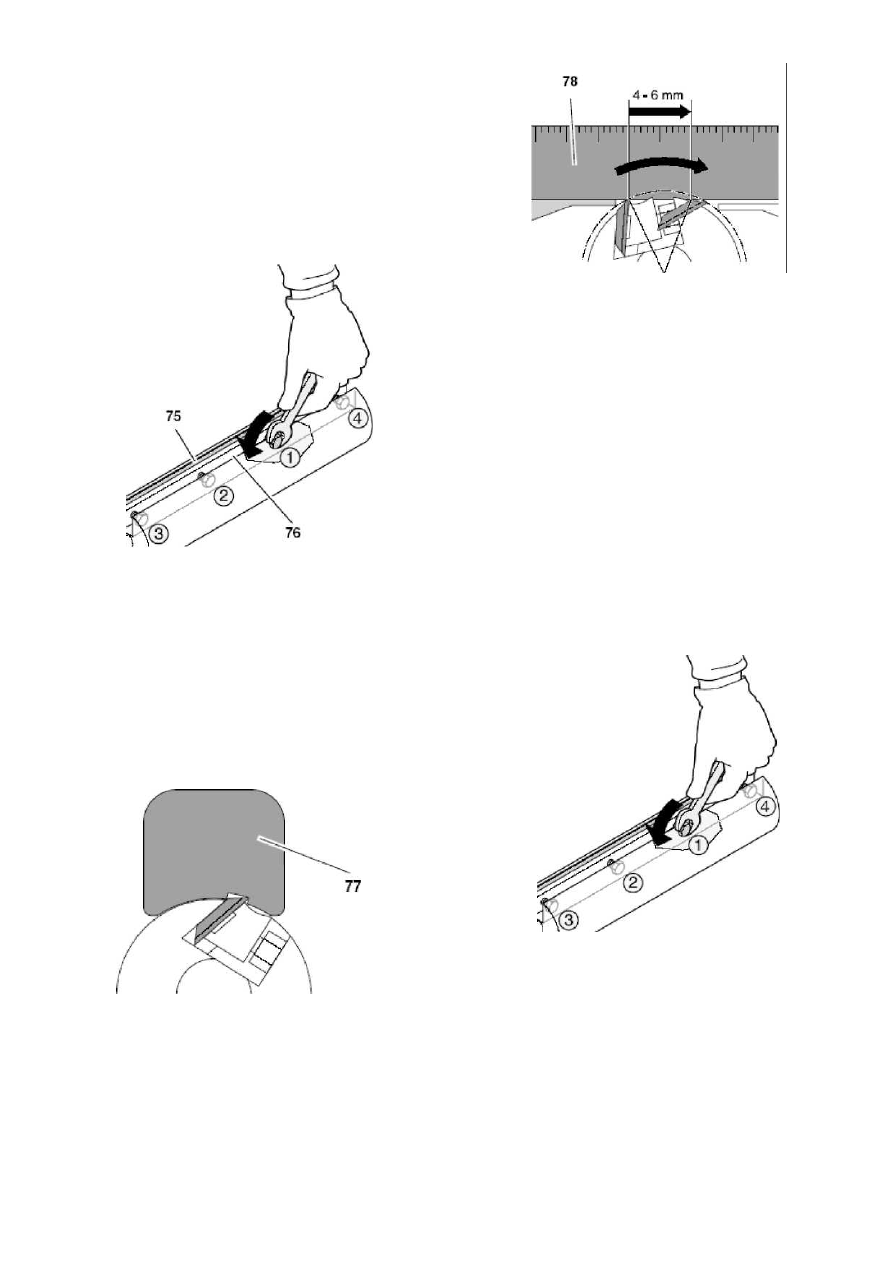

10.  Существует  два  способа  проверки

выступа ножей:

-  при  помощи  шаблона (77) для  уста-

новки

ножей

(этот

шаблон

должен

включаться

в

объем

поставки

в

соответствии

с

Правилами

техники

безопасности).

-  Приложить  шаблон  для  установки

ножей  к  ножевому  валу  (см.  рис.).  Ножи

должны  выступать  настолько,  чтобы  они
соприкасались с шаблоном.

Такая  проверка  должна  производиться

для обоих ножей.





- при помощи алюминиевой линейки (78)

(этот  способ  является  более  точным,  чем
применение шаблона).

-  Уложить  линейку  на  выходной  стол

так,  чтобы  она  оказалась  над  ножевым

валом (см. рис.).



-  Вручную  провернуть  ножевой  вал  на

один  оборот  в  направлении,  противо-

положном направлению подачи.

- Настройка ножей является правильной,

если в результате такого поворота линейка
продвигается  на 4 - 6 мм.  Такая  проверка

должна производиться для обоих  ножей.
11.  Для  регулировки  выступа  ножей

следует  поворачивать  винты  без

головки,  ввинченные  в  прижимную
планку  ножа,  при  помощи  торцового

шестигранного ключа размером 3 мм.

12.  Для  окончательной  фиксации  ножа

полностью  вывинтите  четыре  болта  с
шестигранной головкой, ввинченных в

его прижимную планку. Во избежание
деформации

прижимной

планки

следует

начинать

затягивание

с

центральных болтов, а потом поэтапно
затягивать

болты,

расположенные

ближе к краю.



Опасность!
Нельзя  удлинять  используемый  для

затягивания инструмент.

Нельзя  затягивать  болты  ударом  по

инструменту.
13.  Возвратите  защиту  ножевого  вала  в

исходное положение.

14.  Установите упор.

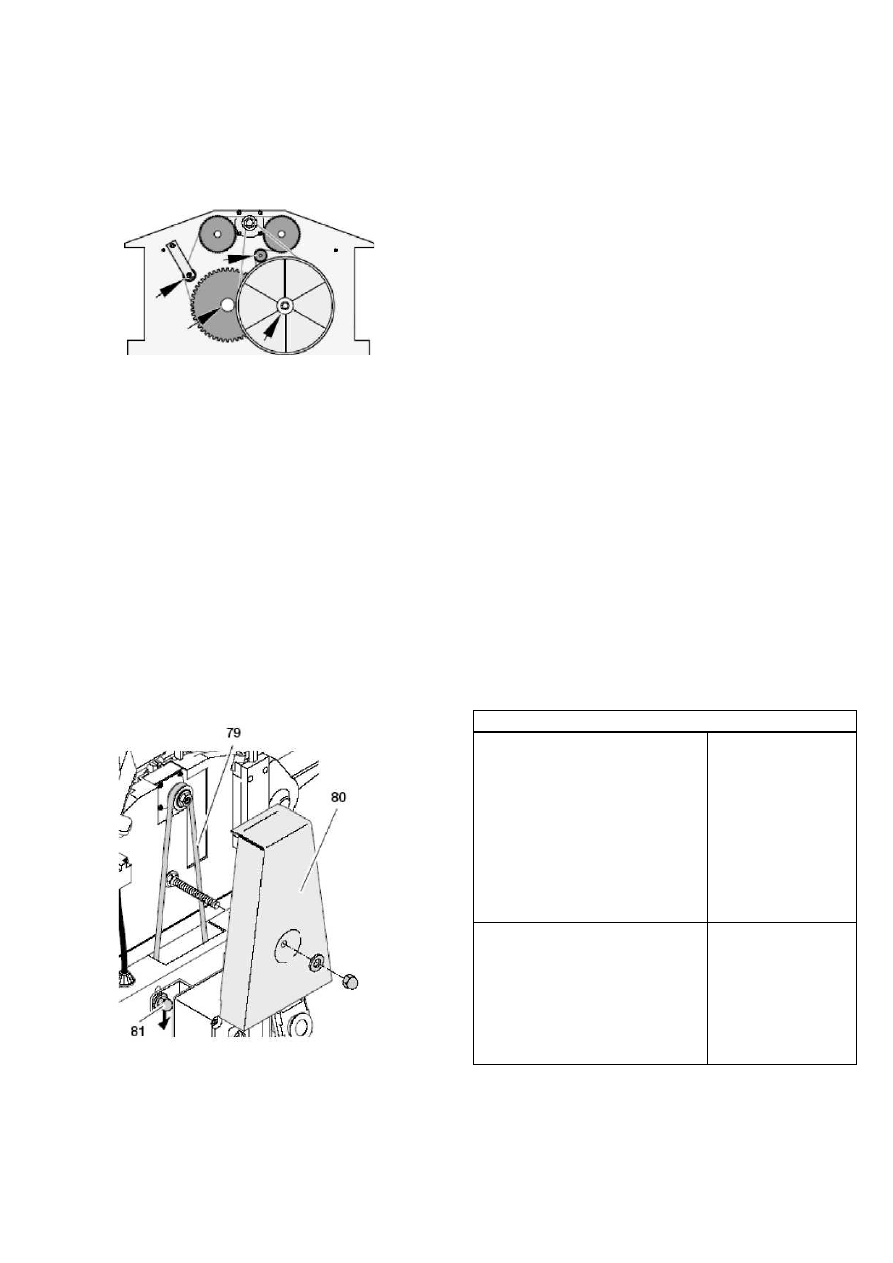

8.2 Уход за механизмом подачи
1.

Отключите от эл. сети.

2.

Отвинтите  две  колпачковые  гайки,

удерживающие  крышку  механизма,  и
снимите крышку.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

12

3.

При  помощи  кисти  или  шланга,
идущего

к

вытяжной

установке,

удалить древесную пыль и стружку.

4.

Слегка  сбрызнуть  роликовую  цепь  и

подшипники

осей

и

вальцов

(показаны  стрелками)  аэрозольным

средством  ухода  (не  использовать
масло!).



5.

Установить  крышку  механизма  и  за-
крепить ее обеими колпачковыми гай-

ками.

8.3  Натяжение  главного  приводного

ремня
1.

Отключите от эл. сети.

2.

Отвинтить

колпачковую

гайку,

удерживающую  кожух (80) ремня,  и
снять этот кожух.

3.

Проверить натяжение ремня, нажав на
него  большим  пальцем.  Главный

приводной

ремень (79) должен

прогибаться  посередине  не  более  чем

на 10 мм.

Если главный приводной ремень требует

подтянуть:
4.

Ослабить  четыре  болта  крепления
электродвигателя,  повернув  их  при-

мерно на один оборот.



5.

Отжать  электродвигатель  вниз  для
увеличения усилия натяжения ремня.

6.

После

обеспечения

необходимого

натяжения

ремня

крест-накрест

затянуть

болты (81) крепления

электродвигателя.

7.

При

необходимости

удалить

древесную

пыль

и

стружку,

воспользовавшись  для  этого  кистью
или  шлангом,  идущим  к  вытяжной

установке.

8.

Установить  кожух  ремня  и  закрепить

его колпачковой гайкой.

8.4 Очистка станка и уход за ним
1.

Отключите от эл. сети.

2.

При  помощи  кисти  или  шланга,
идущего

к

вытяжной

установке,

удалить древесную пыль и стружку с

- ножевого вала,

-  узла  регулировки  высоты  защиты

ножевого вала,

-  узла  регулировки  высоты  стола  для

рейсмусования,

- механизма подачи.
3.  Слегка

сбрызнуть

аэрозольным

средством ухода (не маслом!) детали

-  узла  регулировки  высоты  стола  для

рейсмусования,

узла

регулировки

высоты

защитыножевого вала.

4.  Нанести  на  входной  и  выходной

столы  и  стол  для  рейсмусования  тонкий

слой воска, улучшающего скольжение.
8.5 Таблица с указаниями по обслужи-
ванию

Приведенные  здесь  проверки  и  работы

служат  для  обеспечения  безопасности!  В

случае  обнаружения  повреждений  назван-
ных конструктивных элементов, эксплуата-

ция станка не допускается до тех пор, пока
эти неисправности не будут  устранены.

Перед началом работы
Приспособление для
защиты от отбрасывания

Проконтролиро-
вать: подвиж-

ность захватов
(они должны
самопроизвольн

о опускаться
назад) острия

захватов (они не
должны быть

скруглены)

Ножи

Проконтролиро-
вать: прочность

крепления
остроту общее
состояние

(отсутствие
зазубрин и т.п.)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

13

Внутренняя область станка

Резьбовые штанги (узлов
регулировки высоты)

Патрубок для при-
соединения всасывающего

шланга (при выполнении
работ без вытяжной
установки)

Удалить:

стружку
древесную пыль

Валы автоподачи заготовки  Проконтролиро-

вать: не повреж-
дено ли по-

крытие?
исправно ли

транс-
портируются
заготовки?

Входной и выходной столы  Нанести тонкий

слой воска,

улучшающего
скольжение

1 раз в месяц (при ежедневной
эксплуатации)
Резьбовые штанги (узлов

регулировки высоты)

Слегка

сбрызнуть
направляющие
элементы

аэрозольным

Входной и выходной столы  Проконтролиров

ать
горизонтальност

ь и правильное
расположение,

при необходимо-
сти
отрегулировать

Соединительный кабель

Проконтролиров
ать на предмет

отсутствия
повреждений,

при
необходимости
поручить замену

электрику



-------------------------------------------------------------------------------------------------------------------------------------------------------------

14

9  ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Опасность!

Перед  устранением  любых  неполадок:  отключите  станок  от  эл.сети,  дождитесь  полной

остановки ножевого вала.

После  устранения  неисправности  необходимо  вновь  установить  все  защитные  при-

способления и проверить их исправность.

Неисправность

Причина

Устранение

Не работает
электродвигатель

Временное

исчезновение

напряжения

привело

к

срабатыванию

реле

минимального напряжения

Произвести

повторное

включение

Отсутствует

сетевое

напряжение

Проконтролировать

состояние

кабеля,

штепсельной

вилки,

штепсельной

розетки

и

предохранителя.

Электродвигатель  перегрелся

(например,

из-за

затупившихся

ножей,

перегрузки  или  скопления
стружки).

Устранить

причину

перегрева,

дать

электродвигателю охладиться

(примерно 10 минут),  затем
вновь включить станок.

Контактные

штифты

выходного  стола  или  кожуха
с

патрубком

для

присоединения
всасывающего

шланга

не

зафиксировались в контактах

контактного выключателя.

Правильно

смонтировать

выходной  стол  или  кожух  с
патрубком

для

присоединения
всасывающего  шланга.  При
необходимости

подрегулировать  контактные
штифты.

Снижается

производительность

Затупились ножи

Установить острые ножи

Проскальзывает

главный

приводной ремень.

Подтянуть

главный

приводной ремень.

Обработанная

поверхность оказывается
слишком шероховатой

Затупились ножи.

Установить острые ножи.

Ножи забились стружкой.

Удалить стружку.

Заготовка  имеет  высокую
остаточную влажность.

Высушить заготовку.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

15



Обработанная

поверхность
растрескивается (имеет

сколы)

Затупились ножи.

Установить острые ножи.

Ножи забились стружкой.

Удалить стружку.

Заготовка  пропускалась  в

направлении,
противоположном

направлению

роста

древесины.

Обработать

заготовку,

пропустив

ее

в

другом

направлении.

За  один  проход  снимается

слишком много материала.

Обрабатывать заготовку в не-

сколько проходов.



Мала скорость подачи

заготовки (при
рейсмусовании)



Стол

для

рейсмусования

загрязнен смолой.

Очистить

стол

для

рейсмусования  и  нанести  на
него  тонкий  слой  воска,

облегчающего скольжение.

Затруднено

вращение

подающих вальцов.

Отремонтировать  подающие
вальцы.

Проскальзывает

главный

приводной ремень.

Подтянуть

главный

приводной ремень.

Заготовка заклинивается

(при рейсмусовании)

За  один  проход  снимается

слишком много материала.

Обрабатывать заготовку в не-

сколько проходов.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

16

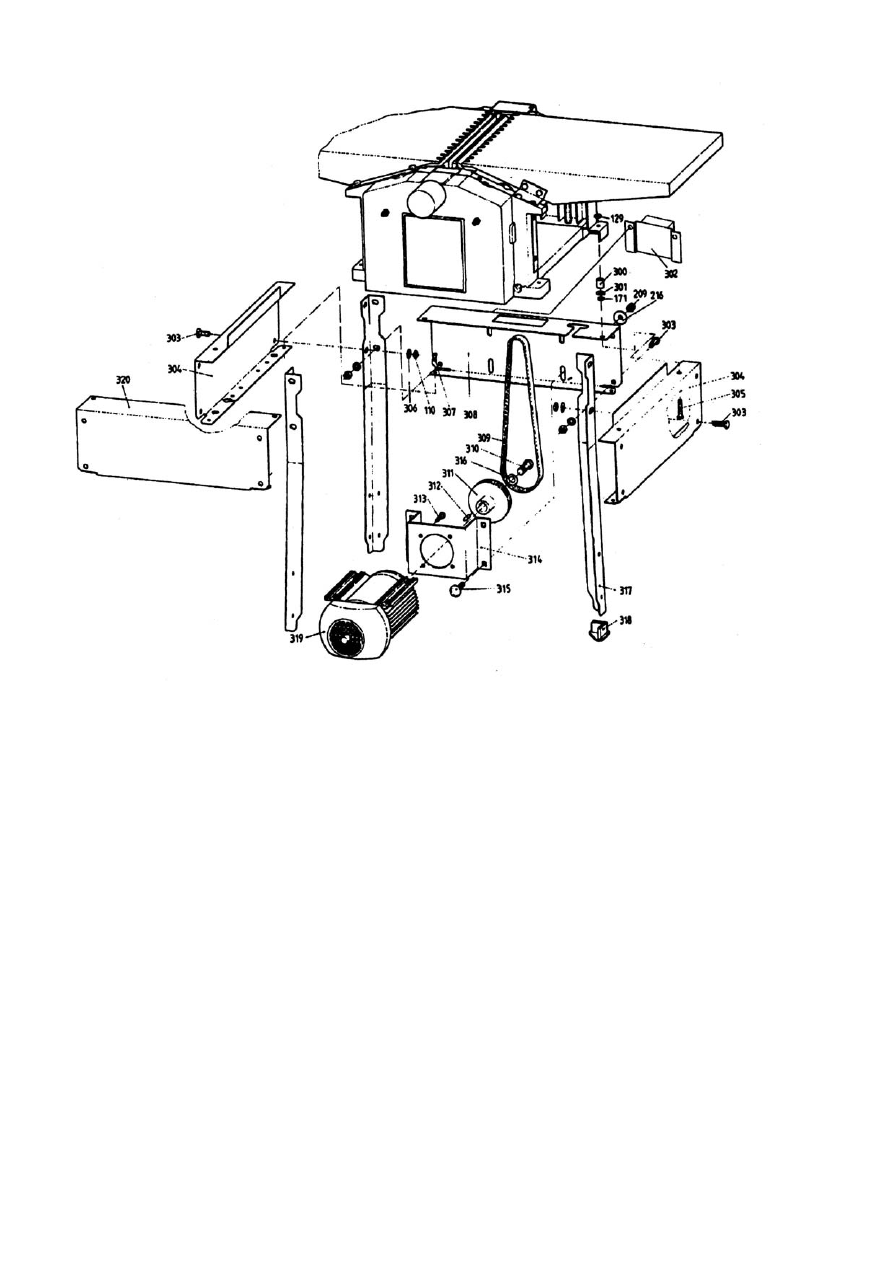

Монтажная схема: фуговально-рейсмусовый станок





-------------------------------------------------------------------------------------------------------------------------------------------------------------

17

Монтажная схема: фуговально-рейсмусовый станок





-------------------------------------------------------------------------------------------------------------------------------------------------------------

18

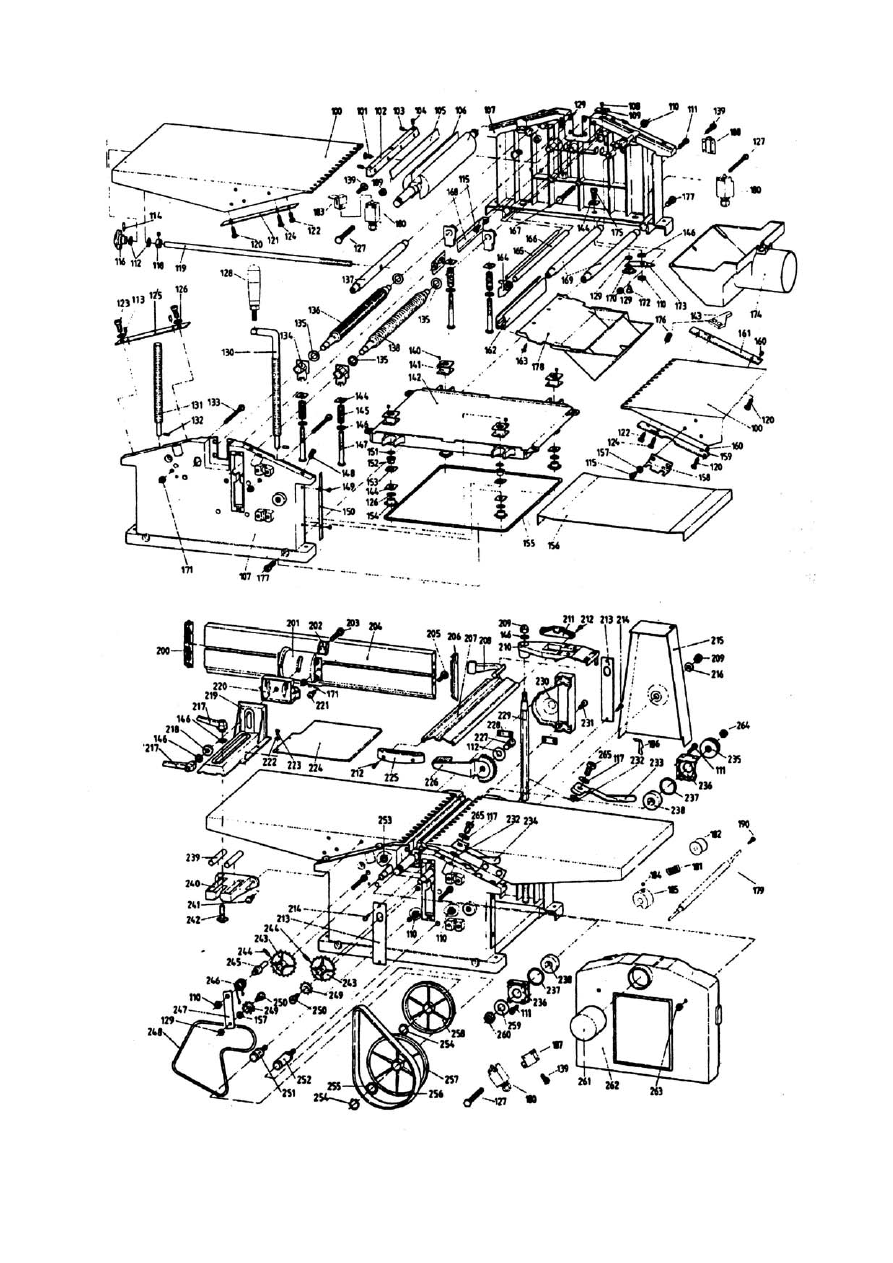

Список деталей: фуговально-рейсмусовый станок



100

Фуговальный стол

Planing bed

286x500

101

Винт крепёжной планки

Lock bar screw.

M6x11

102

Крепёжная планка

Lockbar



103

Крепёжная втулка для крепёжной

планки

Clamping sleeve for lock bar

5x6

104

Крепёжный болт

Set screw

M6х8

105

Фуговальный нож

Planer blade

20x3x260/

18.6x1x260

106

Ножевой вал

Cutter block

63x440

107

Кожух

Side panel



108

Винт с цилиндрической головкой  Pan head screw

M5x12

109

Квадратная шайба

Square washer



110

Шестигранная гайка

Hexagon nut

M8

111

Болт под шестигранный ключ

Hex. socket head cap screw

M6*28

112

Шайба

Washer

10

113

Штифт

Pin roll

4x10

114

Крепёжная втулка

Clamping sleeve

4x16

115

Болт под шестигранный ключ HD  Screw hex HD

M6x12

116

Ручка

Star knob



117

Шайба

Washer

23x10.2x0.9

118

Установочное кольцо

Set collar

ф 11

119

Резбовой штифт

Threaded rod

450

120

Болт под шестигранный ключ

Hex socket head cap screw

M6*16

121

Планка

Spacer strip

4x22x190

122

Болт под шестигранный ключ

Hex. socket head cap screw

M6x12

123

Болт под шестигранный ключ

Hex. socket head cap screw

M8*16

124

Болт с потайное головкой

Countersunk head screw

M6x12

125

Крышка

Cover rail

4x25x180

126

Шайба

Disk spring

16.0x8.2x0.6

127

Болт с цилиндрической головкой  Pan head crosses screw

M4x30

128

Рукоятка

Crank handle



129

Гайка

Torque nut

M6

130

Регулировочный шпиндель

рейсмусового стола

Thicknesser bed adjusting spindle

T14x3x365

131

Шпиндель рейсмусового стола

Thicknesser bed spindle

T14x3*228

132

Насечённый штифт

Grooved dowel pin

3x16

133

Болт под шестигранный ключ

Hexagon head screw

M6х80

134

Ограничитель

Glide piece



135

Шайба

Washer

ф 12

136

Ролик подачи, гладкий

Feed roller, smooth



137

Штифт

Spacer shaft w/tapped hole

ф 20x295

138

Ролик подачи, резьбовой

Feed roller, coarse



139

Болт с цилиндрической головкой  Pan head crossed screw

M4x10

140

Крепёжный болт

Set screw

M5

141

Контргайка

Check nut

T14x3

142

Рейсмусовый стола

Thicknesser bed w/pointer



143

Зажим

Clamp



144

Прижим пружины 8.1

Shim with hole 8.1

22x22

145

Пружина сжатия

Pressure spring



146

Шайба

Washer

ф 8

147

Болт под шестигранный ключ

Hexagon head screw

M8x80

148

Штифт

Pin roll

M8x16

149

Болт с цилиндрической головкой  Pan head screw

M4х8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

19

Список деталей: фуговально-рейсмусовый станок


150

Шкала для рейсмуса

Thicknesser bed scale



151

Регулировочное кольцо

Shim ring

8x14x1.0

152

Втулка

Spindle bush

ф 16x10

153

Шайба с отверстием 12.1

Shim with hole 12.1

22x22

154

Цепная звездочка Z=15 T=6

Chain sprocket Z=15 T=6



155

Основание рейсмусового стола 6
210 слева

Roller chain pitch 6 210 links



156

Защитная пластина приводной

цепи

Drive chain protection plate

1.5x259x415

157

Шайба

Washer

ф 6

158

Кронштейн

Setting bracket

2x52x48

159

Направляющая слева

Guide rail, left

4x22x190

160

Ходовой винт

Guide screw

M6*8

161

Направляющая справа

Guide rail, right



162

Поддон для сбора стружки

Chip ejection hood extrusion

258

163

Самонарезающий винт

Pan head tapping screw

St 4.8x13

164

Защита от отбрасывания

заготовки

Recoil lock segment



165

Крепёжная планка

Recoil lock bar

ф 6x286

166

Крепёжная планка

Recoil lock bar

ф10.70x286

167

Болт под шестигранный ключ

Hexagon head screw

M8х80

168

Стружколоматель

Chip guide plate



169

Штифт

Spacer shaft

20x295

170

Звёздочка натяжения цепи Z=15
T=6

Chain tension sprocket Z=15 T=6



171

Шестигранная гайка

Hexagon nut

M6

172

Резьбовой винт

Threaded bolt

13x22

173

Пластина натяжения цепи

Chain tension plate

2.5x25x84

174

Вытяжной штуцер

Chip ejection hood

100mm/4"diamete

175

Болт под шестигранный ключ

Hex. socket head cap screw

M8x25

176

Болт с цилиндрической головкой  Crossed pan screw

M5x8

177

Болт под шестигранный ключ

Hex. socket head cap screw

M8x25

178

Вытяжной штуцер

Chip ejector hood

ABS

179

Штифт

Spacer shaft



180

Концевой выключатель

Safety switch



181

Пружина

Spring



182

Втулка

Cone cover



183

Площадка выключателя

Switch flat



184

Винт

Screw

M6x8

185

Эксцентрик

Cam



186

Направляющая планка

baffle



187

Опора концевого выключателя

Safety switch support



188

Блок

Block



189

Шестигранная гайка

Hex nut

М4

190

Болт с цилиндрической головкой  Pan head crossed screw

M5x8

200

Заглушка направляющий справа  Fence extrusion end cap, right



201

Крепление направляющей

Fence segment



202

Подвижная опора

Glide segment



203

Болт под шестигранный ключ

Hexagon head screw

M8x50

204

Паз направляющей

Pence extrusion

600

205

Болт с квадратной головкой

Carriage bolt

M6х20

206

Заглушка направляющий слева

Fence extrusion end cap, left



207

Кожух

Guard extrusion

80x360

208

Стопорный рычаг кожуха

Guard extrusion clamping lever



-------------------------------------------------------------------------------------------------------------------------------------------------------------

20

Список деталей: фуговально-рейсмусовый станок


209

Гайка

Cap nut

M8

210

Опора кожуха

Guard support



211

Заглушка

Guard extrusion end cap



212

Самонарезающий винт

Pan head tapping screw

St-3.5х13

213

Крепёжная планка

Side panel lid

1.8x30x153

214

Болт с цилиндрической головкой  Pan head screw

M4x8

215

Кожух приводного ремня

Drive belt cover



216

Шайба

Washer

ф 8

217

Рукоятка

Ratched lever

M8

218

Пластиковая шайба

Plastic washer

ф 20x ф 8x6

219

Крепление направляющей

Fence carrier



220

Крепление

Guide segment



221

Болт под шестигранный ключ

Nylon hexagon head screw

M6x16

222

Шайба

Washer

ф 4

223

Болт под шестигранный ключ

Pan head screw

M4x8

224

Кожух направляющей

Fence cover plate

1.5x190x190

225

пружина сжатия ПВХ

PVC pressure spring



226

Регулировочная ручка кожуха

Guard setting lever



227

Болт под шестигранный ключ

Hex. screw

M10x16

228

Прижимная пластина

Pressure plate



229

Зубчатый, шестигранный

установочный штифт

Setting rod, cogged, hexagonal

SW 14x285

230

Кожух редуктора

Gear cover



231

Болт с потайной головкой

Countersunk head screw

M6x20

232

Регулировочное кольцо

Shim ring



233

Стопорная рукоятка справа

Lock lever, right



234

Стопорная рукоятка слева

Lock lever, left



235

Ремённый шкив 5Jх42

J-belt pulley 5Jх42



236

Наружное кольцо подшипника

Bearing cup



237

Стопорное кольцо

O-ring

ф 40x2.65

238

Рифлёный шарикоподшипник
6203

Grooved ball bearing 6203



239

Опорная планка

Guide bar

10x75

240

Кронштейн направляющей

Fence carrier support bracket



241

Болт под шестигранный ключ

Hexagon head screw

M6х20

242

Болт с квадратной головкой

Carriage bolt

M8х40

243

Приводная цепная звездочка
Z=25 T=38

Drive chain sprocket Z=25 T=38



244

Роликовый штифт

Pin roll

4x20

245

Болт, натяжитель цепи

Bolt, chain tensioner



246

Пружина кручения

Torsion spring



247

Натяжитель

Cham tensioner

4x20x90

248

Цепь с шагом 8 74 слева

Roller chain pitch 8 74 inks



249

Цепная звездочка Z=10T=8

Chain sprocket Z=10T=8



250

Самонарезающий болт

Threaded bolt

ф 14x20

251

Короткий болт

Bolt, short

ф 20x64.5

252

Длинный болт

Bolt, long

ф 20x87

253

Стопорное кольцо

Ring retaining

ф 8

254

Стопорное кольцо

Ring retaining

16x1.0

255

Регулировочное кольцо

Shim ring

16x22x1.0

256

Плоский ремень

Flat belt



257

Плоский ремённый шкив

Flat belt pulley



258

Шкив Z=25T=38

Cam wheel Z=25T=38



-------------------------------------------------------------------------------------------------------------------------------------------------------------

21

Список деталей: фуговально-рейсмусовый станок


259

Тарельчатая пружина

Disk spring

34.0x12.3x1.0

260

Шестигранная гайка

Hexagon nut

M12x1.25

261

Кожух сверлильного патрона

Drill chuck cover



262

Кожух приводного колеса для

рейсмуса

Thicknesser driver gear cover



263

Глухая гайка

Cap nut

M6

264

Шестигранная гайка

Hexagon nut

M14x1.5

265

Болт под шестигранный ключ

Hex. socket head cap screw

M10х16

300

Распорная втулка

Spacer bush

ф 6/ф 15x18

301

Шайба

Washer

B6.4

302

Выключатель

Switch



303

Болт под шестигранный ключ

Hexagon head bolt

M8x16

304

Панель

Side panel, neutral



305

Болт под шестигранный ключ

Hexagon head bolt

M6х40

306

Шайба

Washer

ф 8

307

Заглушка

Blind rivet

5х8

308

Передняя панель

Front panel



309

Клиновой ремень

Poly-V-belt

5PJ864

310

Болт под шестигранный ключ

Hexagon head screw

M8x20

311

Ремённый шкив 50 Hz

J-belt pulley 50 Hz

5Jx90



Ремённый шкив 60 Hz

J-belt pulley 60 Hz

5Jx80

312

Призматическая шпонка

Feather key

A 6x30

313

Болт под шестигранный ключ

Hex. socket head cap screw

M6х16

314

Кронштейн двигателя

Motor carrier



315

Болт с квадратной головкой

Carriage bolt

M8x16

316

Стопорная шайба

Lock-washer



317

Ножка

Leg



318

Резиновое основание

Rubber foot shore

ф 8x ф 24x2

319

Двигатель

Motor



320

Задняя панель

Rear panel





-------------------------------------------------------------------------------------------------------------------------------------------------------------



















///////////////////////////////////////
