PRO-CENTER 2000. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ





-------------------------------------------------------------------------------------------------------------------------------------------------------------

RU
СОДЕРЖАНИЕ:
СТРАНИЦА:
2
A Как пользоваться инструкцией
3
B Указания по технике безопасности!
!
5
C Обозначение деталей
D Подготовка PRO-CENTER 2000
6
• Установка рабочего стола
7
• Изменение крепления управления станком
7
• Установка центрирующего уголка на
PRO-CENTER 2000
8
• Увеличение точности сверления
E Настройка положения MZK.2880 к линейке
10
• Настройка сверлильной головки под
прямым углом к линейке
14
• Настройка головки параллельно линейки
F Работа с MZK.2880
18
• Сверление серийных отверстий
19
• Сверление под направляющие к каркасу
20
• Сверление отверстий под дюбеля
20
- Сверление под крышку и дно
23
- Сверление под полки
24
G Обслуживание и ремонт
1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Как пользоваться инструкцией
Как пользоваться инструкцией
A
2. Описание знаков и обозначений:
1.
Указания по использованию
инструкции:
Этот знак указывает на
важные сведения по технике
Прежде чем приступить к работе,
!
безопасности, которые
полностью прочитайте инструкции
Вы обязательно должны
и правила техники безопасности!
соблюдать.
Обозначения в начале данного
Следует обратить особое
пособия помогут быстрее найти
!
внимание.
описание интересующей Вас части
станка.
По этим обозначениям
Для упрощения работы с этой
(G1)
частей можно найти раздел,
инструкцией каждый раздел
в котором описываются
отмечен определенной буквой и
данные части.
символом.
Например, G1 - описание
можно найти в разделе G.
Для облегчения поиска
такая буква расположена
A
с внешнего края страницы
каждого раздела.
2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Техника безопасности
!
Техника безопасности
Наклейки по технике безопасности
B
Руки или прочие предметы не
должны попадать в зону сверла
во время процесса сверления или
запрессовки.
• Не удаляйте защитные устройства
- опасность травмы!
Техника безопасности
Назначение:
При работе используйте только
безупречно заточенные сверла и
Эта сверлильная головка является
фрезы!
дополнением к PRO-CENTER 2000
и может использоваться только с
С заготовками, размеры которых
этим станком.
превышают размер рабочего сто-
ла, необходимо работать особенно
Данная сверлильная головка
осторожно.
предназначена для сверления се-
рийных отверстий и отверстий под
Во время обработки обязательно
дюбеля в заготовках из массива,
закрепляйте заготовку!
ДСП или МДФ.
Используйте прижимы станка или,
если их недостаточно, подходящие
При прочих видах использования
приспособления для крепления.
изготовитель снимает с себя вся-
кую ответственность!
Перед каждым началом работы
проверяйте все предохранитель-
Перед тем, как работать с
ные устройства на целостность и
MZK.2880, обязательно вначале
функциональность!­ Поврежден-
ознакомьтесь с PRO-CENTER
ные детали заменяйте оригиналь-
2000. Прежде всего прочтите
ными запчастями.
инструкцию по эксплуатации PRO-
CENTER 2000.
Перед включением станка убеди-
тесь, что на рабочем столе кроме
Перед заменой инструментов,
обрабатываемой заготовки нет ин-
переналадкой или при работах в
струментов или других предметов!
области сверла переключатель
режимов (Е2) поверните в поло-
Для собственной безопасности
жение
!
3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Техника безопасности
!
используйте только то дополни-
тельное оборудование и те при-
B
надлежности, которые указаны в
инструкции по эксплуатации или в
каталоге Blum.
Уровень шума:
Уровень шума на определенном
рабочем месте (рабочий цикл) =
80дБ(A)
(Измеряется согласно EN 31202
(31204) и ISO 7960 на высоте 1,5м
и 0,5м от края рабочего стола.
Погрешность изменения K3 со-
ставляет 4 дБ(A))
Необходимость использования
защиты органов слуха должен
определять сам пользователь на
основе устройства производствен-
ного помещения, других дополни-
тельных источников шума, а также
длительности воздействия.
Уровень пыли:
Значение TRK для древесной пыли
при правильном подключении
предусмотренных для этого отса-
сывающих патрубков к пылеотса-
сывающей установке при скорости
потока воздуха 20 м/с существенно
ниже нормы. Пониженное давле-
ние составляет при этом 1060 Па.
Изменять и перестраивать станок
самостоятельно запрещается
При вопросах и проблемах Вы мо-
жете воспользоваться помощью
сервисного центра Blum.
4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Обозначение деталей
Обозначение деталей
C
D1
Рабочий стол
D2
Центрирующий уголок
D3
Винт с потайной головкой
D4
Винты с внутренним
шестигранником
(для рабочего стола)
E1
Крышка муфты
E2
Дополнительные
центрирующие элементы
E3
Винты с внутренним
шестигранником
E4
Регулировочные винты
E5
Направляющая типа
„ласточкин хвост“
E6
Регулировочные штифты
Ø10мм
E7
Регулировочные колодки
28/37
E8
Крышка
F1
Регулировочные колодки
16/19
F2
Цилиндрические штифты
Ø8мм
G1
Запасное сцепление
5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Подготовка PRO-CENTER 2000
Подготовка PRO-CENTER 2000
'
'
D
=
1.
Установка рабочего стола
Произведите пробное сверление
Главный выключатель установите
блоком горизонтального сверле-
в положение 0
ния
Если был установлен постав-
ляемый со станком маленький
Проверьте расстояние до отвер-
рабочий стол, замените его на по-
стия и, если необходимо, исправь-
ставляемый с MZK.2880 большой
те настройку
рабочий стол (D1)
Важно:
В связи с возможными
допусками большой ра-
(см. PRO-CENTER 2000
бочий стол может иметь
„Предустановка револьверной
!
незначительную разницу
головки для настройки глубины
по толщине, в сравнении
сверления“, стр. 31
с рабочим столом, постав-
и
ленным вместе со станком.
„Установка расстояния до отвер-
Это может повлиять на на-
стия сверления“, стр. 37)
стройку глубины сверления
и на расстояние до отвер-
стия блока горизонтального
сверления!
Произведите пробное сверление
блоком вертикального сверления
Проверьте глубину сверления
и, если необходимо, настройку
упорных винтов на револьверной
головке глубины сверления.
6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Подготовка PRO-CENTER 2000
D
2. Изменение крепления управле-
3. Установка центрирующего угол-
ния станком
ка на PRO-CENTER 2000
(действительно только для станков
с серийным номером до AC100)
a) Перенастройка станков с серий-
ным номером АА
Внимание!
Указание:
Перед перенастройкой
Для станков с серийным
!
!
станка отсоедините ста-
номером АА используйте
нок от электрической сети
комплект перенастройки
и сети сжатого воздуха!
„ДОПОЛНИТЕЛЬНОЕ ЦЕН-
ТРИРОВАНИЕ“!
Внимание!
! Для станков с серий-
ным номером AC100 не-
обходимо использовать
комплект перенастойки
„KLAPPSTEUERUNG“!
7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Подготовка PRO-CENTER 2000
D
'
'
4. Увеличение точности сверления
b) П е р е н а с т р о й к а с т а н к о в
с
серийным номером, начиная с
AB
Важно:
Ч т о б ы
д о с т и ч ь
• Закрепите центрирующий уголок
!
максимальной точности
(D2) приложенными винтами с
при работе с MZK.2880,
потайной головкой (D3) к салазкам
необходимо учитывать
следующее:
• Устанавливайте PRO-CENTER
2000 на стабильное деревянное
основание
8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Подготовка PRO-CENTER 2000
D
• Для оптимальной опоры линеек
обяза
тельно необходимо
использовать три подставки под
линейки (MZV.2000) для каждой
удлинительной линейки
• Прочно привинтите подставки под
линейки к деревянному основанию
9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройка положения MZK.2880 к линейке
Настройка сверлильной головки под прямым углом к линейке
(
(
(
(
(
(
E
(
1. Подготовка сверлильной голов-
• Ослабьте обозначенные
ки для настройки
оранжевым регулировочные
винты (Е4) и снова слега затяните
• Снимите сверлильную головку со
их.
станка
Внимание!
Важно:
!
Из соображений безопас-
!
Не должно быть люфта
ности выньте все сверла.
между направляющей
типа „ласточкин хвост“
(E5) и коробкой передач.
• Передвиньте крышку муфты (E1)
вперед
• Затяните регулировочные штифты
• Ослабьте дополнительные центри-
(E6) в переднем и заднем
рующие элементы (E2) с помощью
сверлильных патронах
винтов с внутренним шестигранни-
ком (E3)
• Передвиньте крышку (E8) вниз
10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройка положения MZK.2880 к линейке
ƒ
E
(
(
2.
Установка сверлильной головки
3.
Установка приспособлений для
на станок
настройки
Установите главный выключатель
С помощью шкалы установите
в положение I
рабочий стол на расстояние до
отверстия около 40 мм
Установите переключатель в
положение
Установите глубину сверления на
(настройка)
16мм
Установите стандартную линейку
Установите переключатель в
положение
„Вертикальное
Вставьте сверлильную головку в
сверление и установка фурнитуры“
направляющие до упора
Насадите регулировочные колодки
Передвиньте зажимной рычаг
(E7) на регулировочные штифты
зажимного приспособления вниз
(E6)
и затяните до тех пор, пока не
перестанет мигать контрольная
Подготовьте прямоугольную ДСП
лампа вертикального сверления
с размерами приблизительно
600x600x16(19)мм
11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройка
положения MZK.2880 к линейке
ƒ
E
(
(
(
(
4.
Настройка угла
Плотно затяните регулировочные
винты (E4) на левой стороне
Внимание!
Надавите на дополнительные
!
Обратите внимание на
центрирующие элементы (E2)
то, чтобы переключатель
наружу до упора с центрирующими
стоял на позиции
уголками и зафиксируйте винтами
(настройка)
с внутренним шестигранником (E3)
Отпустите пусковую кнопку
Нажмите на пусковую кнопку и
- блок вертикального сверления
держите ее нажатой
возвращается
в исходное
положение
- блок вертикального сверления
движется вниз
Плотно затяните регулировочные
винты (E4) на правой стороне
Приложите подготовленную
ДСП к линейке и передвиньте к
регулировочным колодкам (E7)
Проверьте угол сверлильной
головки и исправьте при
необходимости
12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройка положения MZK.2880 к линейке
ƒ
E
5. Проверка настройки угла
• Проверьте размеры до отверстий
• Снимите сверлильную головку со
• При необходимости исправьте
станка
настройку угла
• Удалите регулировочные колодки
(E7) и регулировочные штифты (E6)
• Вставьте сверло в сверлильный
патрон
• Снова установите сверлильную
головку на станок
• Произведите пробное сверление
13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройка положения MZK.2880 к линейке
Установка сверлильной головки параллельно линейки
(
(
(
(
E
(
(
(
1.
Подготовка сверлильной голов-
Ослабьте обозначенные
ки для настройки
оранжевым регулировочные
винты (Е4) и снова слега затяните
Снимите сверлильную головку со
их.
станка
Важно:
Внимание!
Не должно быть люфта
!
!
Из соображений безопас-
между направляющей типа
ности выньте все сверла.
„ласточкин хвост“
(E5) и
коробкой передач.
Передвиньте крышку (E8) наверх
Затяните регулировочные штифты
Передвиньте крышку муфты (E1)
(E6) в переднем и заднем
назад
сверлильных патронах
Ослабьте дополнительные центри-
рующие элементы (E2) с помощью
винтов с внутренним шестигранни-
ком (E3)
14

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройка положения MZK.2880 к линейке
(
E
(
2.
Установка сверлильной головки
3. Установка приспособлений для
на станок
настройки
Установите главный выключатель
в положение I
• Установите глубину сверления на
Установите переключатель в
16мм
положение
(настройка)
• Установите переключатель в поло-
Установите стандартную линейку
жение „Вертикальное сверление и
установка фурнитуры“
Важно:
При настройке необходимо
• Насадите регулировочные колодки
обращать внимание на то,
(E7) на регулировочные штифты
чтобы на позиции первого
(E6)
!
и последнего сверлильного
патрона не было откидных
упоров!
Указание:
Если расстояние до отвер-
Установите рукоятку револьверной
стия должно составлять
головки рабочего стола в
!
37 или 28 мм, установите
положение „H“ и передвиньте его
регулировочные колодки на
до конца назад
соответствующее расстоя-
Вставьте сверлильную головку в
ние к линейке.
направляющие до упора
Передвиньте зажимной рычаг
зажимного приспособления вниз
и затяните до тех пор, пока не
перестанет мигать контрольная
лампа вертикального сверления
15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройка положения MZK.2880 к линейке
E
(
(
(
4.
Настройка параллельности
Плотно затяните регулировочные
винты (E4) спереди
Внимание!
Надавите на центрирующие
!
Обратите внимание на
элементы (E2) наружу до упора
то, чтобы переключатель
с центрирующими уголками
стоял на позиции
и зафиксируйте винтами с
(настройка)
внутренним шестигранником (E3)
Отпустите пусковую кнопку
Нажмите на пусковую кнопку и
-
блок вертикального
держите ее нажатой
сверления в о з в р а щ а е т с я в
исходное положение
- блок вертикального сверления
движется вниз
Плотно затяните регулировочные
винты (E4) сзади
Выдвиньте рабочий стол вперед
до тех пор, пока линейка не будет
плотно прилегать к регулировочным
колодкам
Зафиксируйте стол в этом
положении
Проверьте угол сверлильной
головки и исправьте при
необходимости
16

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройка положения MZK.2880 к линейке
E
5. Проверка параллельности
• Проверьте размеры до отверстий
• Снимите сверлильную головку со
• При необходимости исправьте
станка
параллельность
• Удалите регулировочные колодки
(E7) и регулировочные штифты (E6)
• Вставьте сверло в сверлильный
патрон
• Снова установите сверлильную
головку на станок
• Произведите пробное сверление
17

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Работа с MZK.2880
Сверление серийных отверстий
F
1.
Выбор линейки и настройка
2.
Установка сверлильной головки
упоров
и линейки
Установите линейку на станок
Рекомендуемые линейки:
- Стандартная линейка MZL.2000
Вставьте сверло в сверлильный
- Линейка под серийные отверстия
патрон
MZL.2080
9 x Ø 5 мм, правое
8 x Ø 5 мм, левое
a) Стандартная линейка MZL.2000:
Установите сверлильную головку
Установите первый упор на
параллельно линейке
расстояние 256мм + X*
Остальные упоры располагайте с
интервалом 544 мм
3.
Установка глубины сверления
b) Линейка под серийные отверстия
4.
Настройка рабочего стола
MZL.2080:
на требуемое расстояние до
отверстия
Установите первый упор на
расстояние 128
5.
Сверление
Настройте размер X* от нулевой
позиции
Положите заготовку на рабочий
(см. PRO-CENTER 2000, стр. 58)
стол и произведите сверление
Остальные упоры располагайте с
серийных отверстий
интервалом 544 мм
*)...X
= расстояние до первого
отверстия
18

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Работа с MZK.2880
Сверление под направляющие к каркасу
F
1.
Выбор линейки и настройка
2.
Установка сверлильной головки
упоров
и линейки
Установите линейку на станок
Рекомендуемые линейки:
- Стандартная линейка MZL.2000
Вставьте сверло в сверлильный
- Двусторонняя линейка
патрон
MZL.2010
2 x Ø 5 мм, правое
2 x Ø 5 мм, левое
a) Стандартная линейка MZL.2000
Установите сверлильную головку
под прямым углом к линейке
Установите упоры на требуемое
расстояние
3.
Установка глубины сверления
б) Двусторонняя линейка MZL.2010
4.
Настройка рабочего стола
на требуемое расстояние до
Эта линейка закрепляется с одной
отверстия
стороны либо слева, либо справа.
Для сверления с правой или с левой
5.
Сверление
стороны ее нужно переставлять.
Тем самым достигается высокая
Положите заготовку на рабочий
точность, т.к. упоры выставляются
стол и произведите сверление
только один раз.
крепежных отверстий под
направляющие к каркасу
Установите упоры на требуемое
расстояние
19

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Работа с MZK.2880
Сверление отверстий под дюбеля
F
I)
Сверление под крышку и дно
2.
Установка сверлильной головки
и линейки
1.
Выбор линейки и настройка
Установите линейку на станок
упоров
Вставьте сверло в сверлильный
Рекомендуемые линейки:
патрон
- Горизонтальная линейка
5 x Ø 8 мм, правое
MZL.2060
4 x Ø 8 мм, левое
- Стандартная линейка MZL.2000
или
5 x Ø 10 мм, правое
Установите упоры на требуемое
4 x Ø 10 мм, левое
расстояние
Установите сверлильную головку
Установите первый упор на
параллельно линейке
расстояние 256мм + X*
3.
Установка глубины сверления
Указание:
4.
Настройка рабочего стола
Если установить расстояние
на требуемое расстояние до
!
до первого отверстия
отверстия
X=32мм, то для установки
других упоров можно
5.
Настройка глубины сверления
использовать растр 32
и расстояния до отверстия
агрегата торцевого сверления
6.
Сверление
Положите заготовку на рабочий
*)...X
= расстояние до первого
стол и произведите сверление под
отверстия
дюбеля
20

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Работа с MZK.2880
(
)
)
(
)
F
Увеличение точности сверления
Указание:
б) Настройка рабочего стола на
Чтобы получить соединения
требуемое расстояние до отвер-
!
на дюбелях встык,
стия
необходимо произвести
следующую настройку:
Затяните регулировочные штифты
(E6) в переднем и заднем свер-
a) Н а с т р о й к а
б л о к а
лильных патронах
горизонтального сверления
Установите сверлильную головку
Установите расстояние до
параллельно линейке
отверстия (Z) агрегата торцевого
сверления на 8 мм или 9,5 мм
Насадите регулировочные колодки
(F1) на регулировочные штифты
Произведите пробное сверление
(E6)
Проверьте расстояние до
Указание:
отверстия с помощью штифта
Если расстояние до отвер-
(E6) для отверстий Ø10мм или
стия должно составлять
цилиндрического штифта (F2) для
8 или 9,5 мм, установите
отверстий с Ø8мм и с помощью
регулировочные колодки на
!
регулировочных колодок (F1)
соответствующее расстоя-
ние (16 или 19) к линейке.
При
необходимости
подрегулируйте расстояние до
С помощью шкалы установите
отверстия (Z)
рабочий стол на расстояние до
отверстия около 50 мм
21

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Работа с MZK.2880
F
Указание:
Внимание!
Чтобы в
дальнейшем
Обратите внимание на то,
легко найти это положение
! чтобы переключатель стоял
рабочего стола, этот размер
на позиции
можно предустановить на
(настройка)
револьверной головке
!
рабочего стола (см. PRO-
CENTER
2000, глава
(E)
„Предустановка
Нажмите на пусковую кнопку и
револьверной головки для
держите ее нажатой
настройки рабочего стола“)
- блок вертикального сверления
движется вниз
Выдвиньте рабочий стол вперед
до тех пор, пока линейка не будет
плотно прилегать к регулировоч-
ным колодкам
Зафиксируйте стол в этом положе-
нии
Проверьте угол сверлильной
головки и исправьте при необхо-
димости
(см. главу E „Настройка сверлиль-
ной головки параллельно линейки“)
Отпустите пусковую кнопку
22

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Работа с MZK.2880
F
F
I)
Сверление под полки
2.
Установка сверлильной головки
и линейки
1.
Выбор линейки и настройка
Установите линейку на станок
упоров
Вставьте сверло в сверлильный
Рекомендуемые линейки:
патрон
- Горизонтальная линейкаMZL.2060
5 x Ø 8 мм, правое
- Стандартная линейка MZL.2000
4 x Ø 8 мм, левое
или
Установите упоры на требуемое
5 x Ø 10 мм, правое
расстояние
4 x Ø 10 мм, левое
Установите сверлильную головку
под прямым углом к линейке
3.
Установка глубины сверления
4.
Настройка рабочего стола
на требуемое расстояние до
отверстия
Указание:
Мы рекомендуем сверлить
!
первое отверстие на
расстоянии 32 мм
5.
Сверление
Положите заготовку на рабочий
стол и произведите сверление под
дюбеля
23

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Обслуживание и ремонт
Техническое обслуживание
G
1. Техническое обслуживание
Внимание:
Сразу меняйте сломанные
!
Внимание!
или поврежденные части!
!
Для технического
обслуживания снимите
Используйте только
сверлильную головку со
оригинальные запчасти
станка.
от Blum!
• Регулярно очищайте сверлильную
головку от пыли от сверления
2. Замена поврежденной муфты
• Проверьте функциональность
сверлильной головки и
• Снимите отверткой под шлиц
возможные повреждения. Сразу
поврежденную муфту
заменяйте поврежденные части
оригинальными запчастями
• Наденьте запасную муфту (G1) на
вал, надвигая ее до тех пор, пока
• Тупые сверла заменяйте на
сверху она не будет заподлицо с
безупречно заточенные сверла
валом.
24

-------------------------------------------------------------------------------------------------------------------------------------------------------------

25

-------------------------------------------------------------------------------------------------------------------------------------------------------------

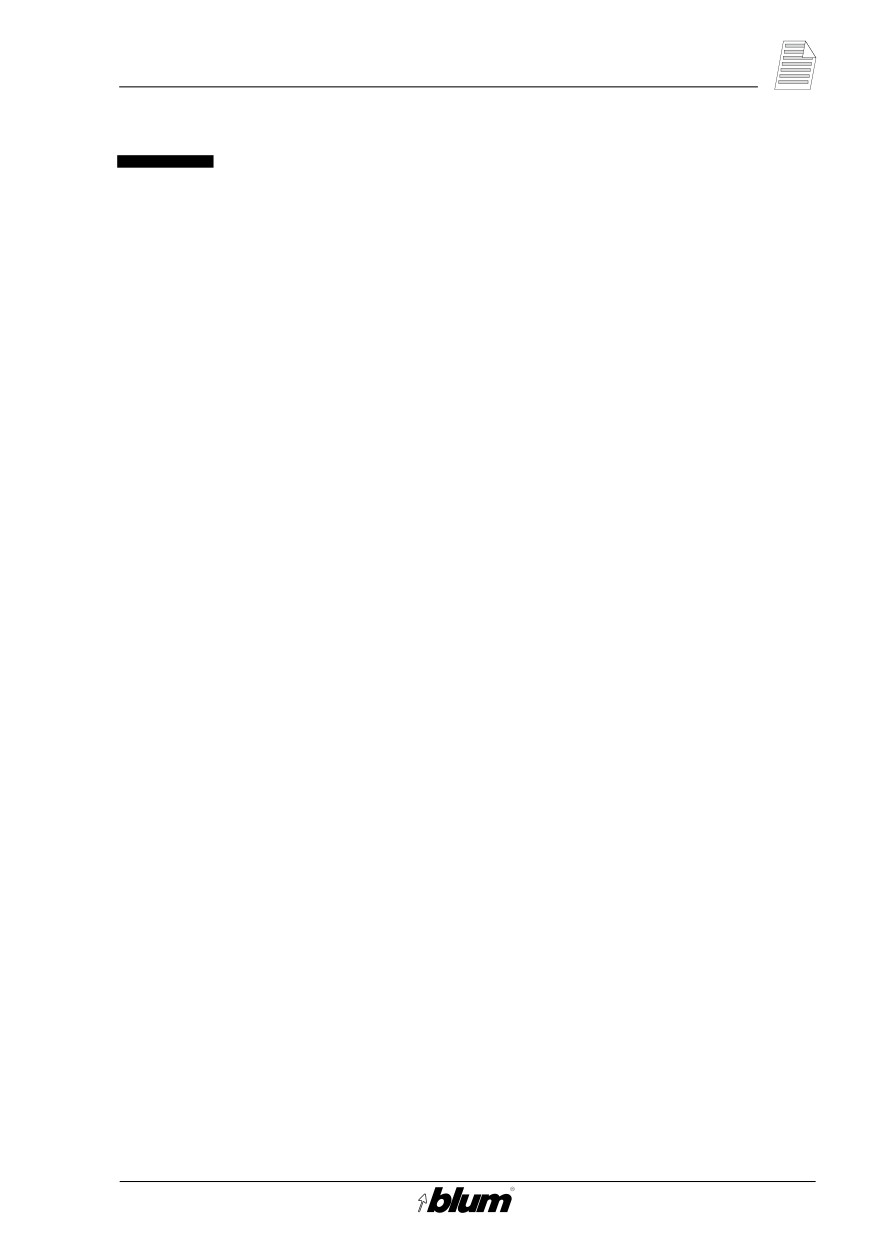

Заметки
26

-------------------------------------------------------------------------------------------------------------------------------------------------------------

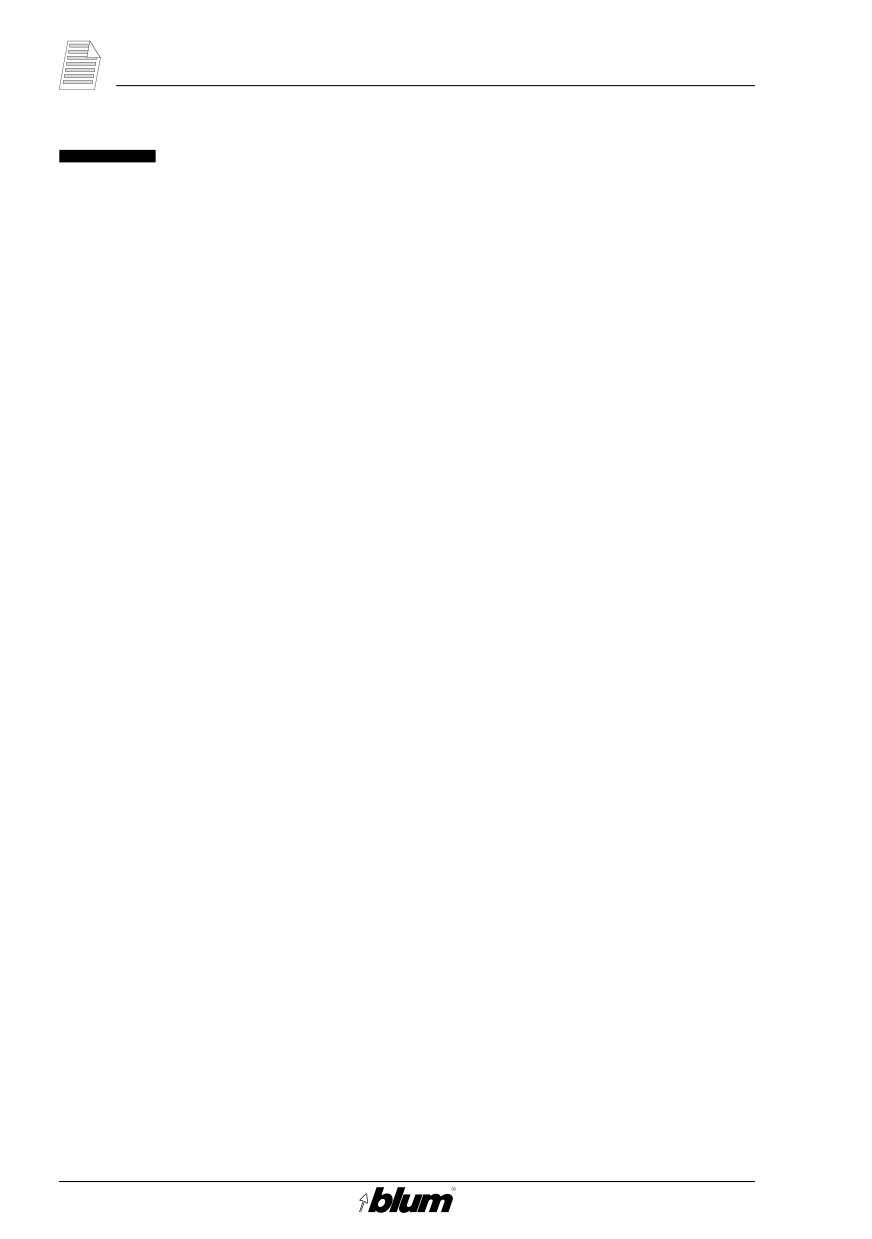

Заметки
27

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Возможны изменения!
Идент. № 000.000.0
Отпечатано в Австрии
BA-017.02 RU / 01.2002
BAU0009808593 IDX02
28



















///////////////////////////////////////
