16.14.

Скутер. Колодки барабанного тормозного механизма - замена

СНЯТИЕ

       1. Устанавливаем скутер на центральную подставку.

       2. Отсоединяем привод тормоза (трос или тягу) от рычага тормозного механизма (см. с. ПО «Силовой агрегат — снятие и установка»)

       3. Снимаем заднее колесо (см. с. 82 «Заднее колесо - снятие и установка»)

       4. Прежде чем приступить к замене колодок, необходимо оценить состояние тормозных накладок.

       • Минимальная толщина тормозных накладок составляет, как правило, I мм. В случае, если толщина накладок меньше I мм, колодки подлежат замене.

       • Тормозные накладки должны быть целыми, не иметь сколов и прочих механических повреждений, кроме вызванных естественным путем — трением. При наличии каких-либо повреждений материала тормозных накладок или самих колодок — колодки подлежат замене.

       • Тормозные накладки должны быть прочно приклеены к основе — колодкам. При наличии заметных дефектов клеевого соединения (накладки неплотно прилегают к основанию, заметны щели между накладками и основанием) колодки подлежат замене.

       • Восстановление тормозных колодок (восстановление формы тормозных накладок при деформациях, повторное приклеивание тормозных накладок к колодкам) не допускается.

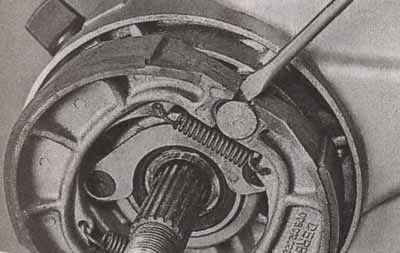

       5. Шлицевой отверткой поддеваем одну из колодок.

       6. Действуя отверткой как рычагом, снимаем одну колодку с упорного штифта.

       7. Снимаем обе колодки вместе с пружинами с картера редуктора главной передачи.

       8. Снимаем с колодок пружины, после чего собираем узел с новыми колодками.

УСТАНОВКА

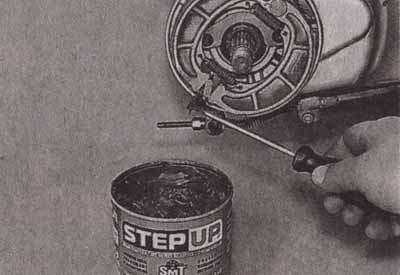

       9. Возвращаем колодки на посадочные места, предварительно смазав посадочный штифт и поворотный кулак высокотемпературной пластичной смазкой.

       После обработки трущихся деталей смазкой удалите излишки смазки из узла, особенно тщательно проверьте, не попала ли смазка на тормозные накладки и барабан. В этом случае, удалите смазку, обезжирьте поверхность растворителем для нитрокрасок (ацетоном, очистителем карбюратора).

       10. Устанавливаем на место колесо.

       11. Регулируем тормозной механизм (см. с. 85 «Барабанный тормозной механизм заднего колеса - регулировка»).

ВНИМАНИЕ!

       Прежде, чем выезжать на дороги общего пользования, обязательно проверьте работу тормозного механизма на закрытой площадке.

       После очистки либо замены колодок, тормоза не сразу приобретают нормальную эффективность, требуется пробег скутера около 200 км для приработки тормозных колодок.
