16.9.

Скутер. Переднее колесо - снятие и установка





СНЯТИЕ

       1. Устанавливаем скутер на центральную подставку.

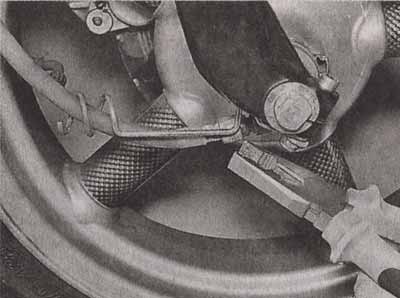

       2. С правой стороны плоскогубцами отворачиваем шлицевую гайку привода спидометра.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       3. Вынимаем привод.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       4. Двумя ключами (накидным и шестигранным) ослабляем затяжку болта — фиксатора оси колеса.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       5. Отворачиваем гайку и вынимаем болт.

       6. Для удобства дальнейшей работы рекомендуется снять суппорт (см. с. 86 «Колодки дискового тормозного механизма - замена»).

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

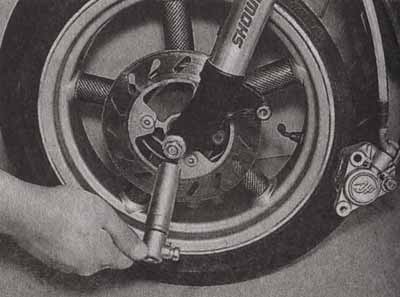

       6. Удерживая (при необходимости) ось рожковым ключом, торцовым или накидным ключом отворачиваем гайку оси.

       7. Подходящей выколоткой из мягкого металла выбиваем ось.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       8. Вынимаем ось вместе с редуктором привода спидометра.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       9. С обеих сторон колеса установлены распорные втулки. Снимаем их.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

УСТАНОВКА

       Устанавливаем колесо в обратной последовательности, нанеся на ось тонкий слой пластичной смазки.
