РЕГУЛИРОВКА ГЛАВНОЙ ПЕРЕДАЧИ МОТОЦИКЛА К-750М
Крутящий момент от коробки передач к заднему колесу передается через
карданный вал и спирально-коническую пару шестерни главной передачи.
Не следует разбирать главную передачу (рис. 14) без особой
необходимости. Если почему-либо разборка произведена, то при сборке
крайне важно поставить те же регулировочные шайбы 9 и 27, которые были
установлены на заводе. Шайбой 27 регулируется зазор между зубьями
шестерни. После затяжки всех гаек шестерни должны легко проворачиваться
от руки, без рывков и заеданий. Люфт между зубьями шестерен должен быть
ощутим рукой во время покачивания ведущего валика при застопоренной
ступице ведомой шестерни 5.
Уровень масла в картере главной передачи должен доходить до верхней
метки на щупе, измерение производить при вывернутом щупе. При падении
уровня масла за нижнюю метку на щупе эксплуатировать мотоцикл
запрещается. В головке щупа имеются проходы, соединяющие полость картера
с атмосферой. При засорении их необходимо чистить. В крестовине кардана
14 имеется пресс-масленка 15. Для смазки карданного шарнира нужно снять
заднее колесо, сдвинуть резиновое уплотнительное кольцо 19 к середине
карданного вала и отвернуть ключом колпак кардана 20. Отворачивая,
следует помнить, что колпак имеет левую резьбу, и поэтому его нужно
вращать по часовой стрелке.

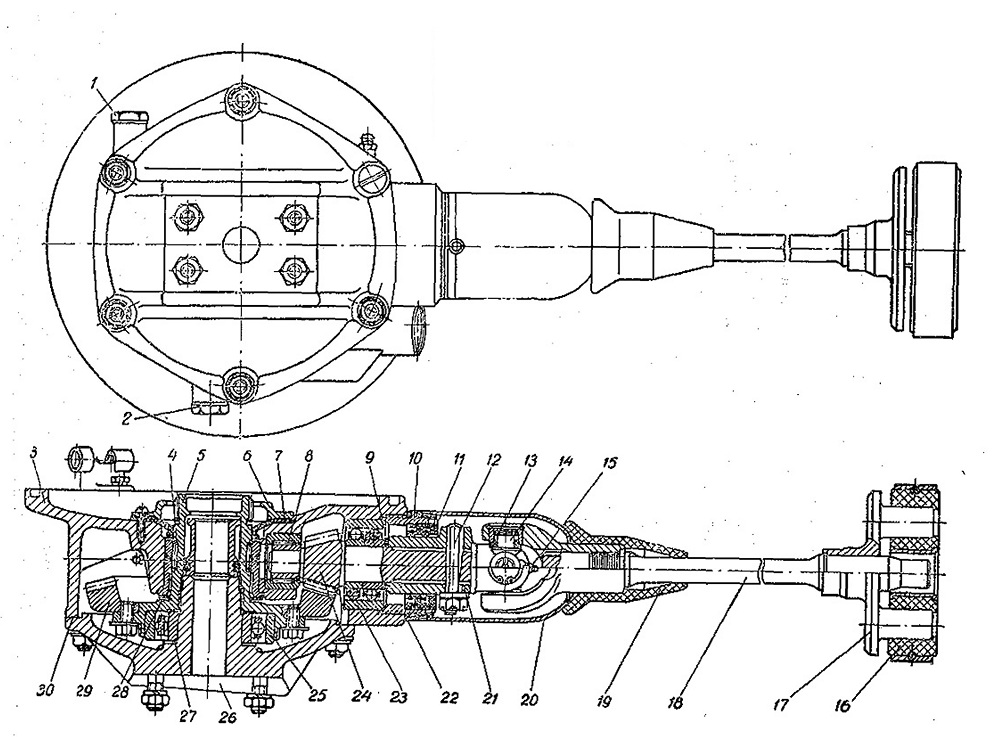

Рис. 14. Разрез главной и карданной передачи
мотоцикла К-750М:
1 — щуп; 2 — пробка сливного отверстия; 3 — картер главной передачи; 4 —
ролик игольчатый; 5 — ступица ведомой шестерни; 6 — крышка сальника; 7 —
сальник; 8 — игольчатый подшипник ведущей шестерни; 9 — регулировочная
шайба затяжки клина; 10 — гайка подшипника; 11 — сальник; 12 — болт
клиновой; 13 — игольчатый подшипник крестовины кардана; 14 — крестовина
кардана; 15—пресс-маслёнка; 16 — упругая муфта кардана; 17 — диск
упругой муфты; 18 — карданный вал; 19 — уплотнительное кольцо; 20—колпак
кардана; 21 — вилка кардана; 22 — прокладка; 23 — подшипник ведущей
шестерни; 24 — ведущая шестерня; 25 — подшипник ведомой шестерни; 26 —
крышка кардана; 27 — регулировочная шайба; 28 — регулировочная шайба; 29
— ведомая шестерня; 30 — прокладка
