Шахты многоклетевых подъемников. Многоклетевые шахтные подъемники 180Тр и 250Тр (рис. 47) предназначены для строительства монолитных железобетонных труб высотой 180 и 250 м. Шахты 2 этих подъемников представляют собой пространственную стержневую систему, которую устанавливают внутри ствола трубы. Шахта состоит из опорной рамы, на которой расположены опорные башмаки поясов. Они связаны между собой в вертикальных плоскостях раскосами и поперечинами, а в горизонтальных — диагональными связями.

Шахтный подъемник 180Тр монтируют на высоту 150 м с 16 поясами, на высоту 180 м — с 16 поясами и последующим подращиванием на высоту 102,5 м шахты в виде конструкции из 24 поясов; Шахту подъемника 250Тр собирают до уровня первого защитного перекрытия из 36 поясов, а выше — из 16. В стволе трубы шахту каждого подъемника раскрепляют гибкими связями.

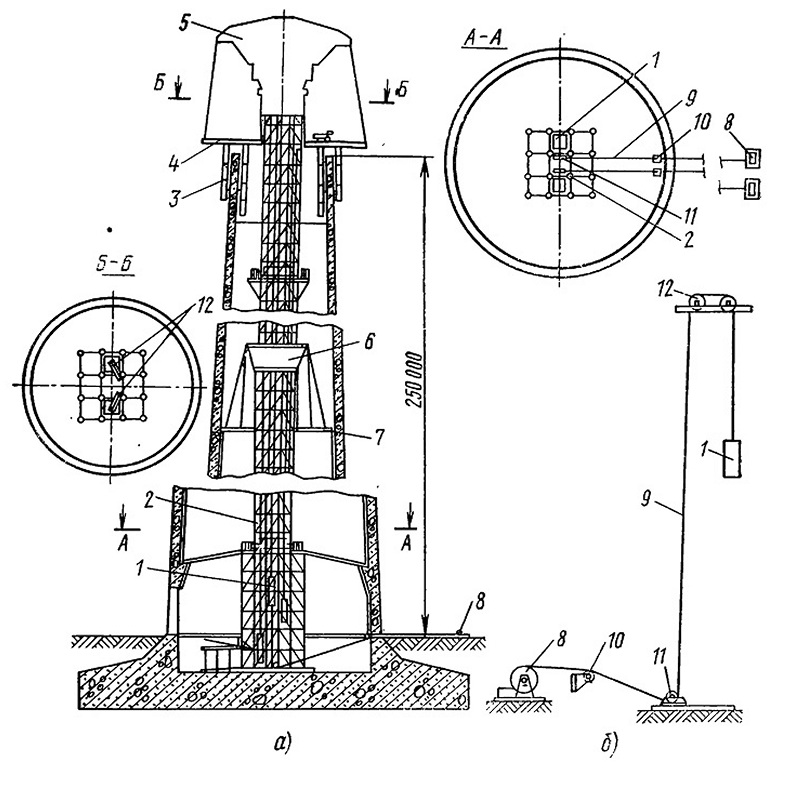

Рис. 47. Многоклетьевой шахтный подъемник 250Тр:
а — общий вид, 6 — механизм подъема; 1 — клеть. 2 — шахта. 3 — подъемно-переставная опалубка, 4 —рабочая площадка, 5—подъемная головка, 6 — футеровочнал обойма, 7 — футеровочная площадка, 5 —грузовая лебедка, *9 — грузовой канат.
10, 11 — отводные блоки, 12 — головной блок

Шахтные подъемники 180Тр и 250Тр имеют две грузовые клети, две лифтовые (пассажирские) кабины и одну лестничную шахту. В верхней части шахты вне ее расположена рабочая площадка 4. На ней размещаются рабочие, устанавливают опалубку и т. п. К рабочей площадке подвешена также подъемно-переставная опалубка 3 для бетона, укладываемого в ствол трубы. Рабочую площадку подвешивают на стальных тягах к подъемной головке 5. Головка перемещает площадку вверх по мере наращивания шахтного подъемника циклично с шагом 2,5 м. На подъемнике 250Тр установлена подъемная головка ПГС-65-1200 грузоподъемностью 65 т с шагом движения 2,5 м. На головке расположена рама с отводными блоками для каната. Скорость передвижения головки

3 мм/с. На подъемнике 180Тр использована головка грузоподъемностью 50 т, имеющая ту же скорость и шаг движения? что головка ПГС-65-1200. Обе головки имеют собственные механизмы подъема.

Подъемники 250Тр и 180Тр также оборудованы каждый универсальными ползучими обоймами 6, которые перемещаются по высоте шахты. К обойме подвешена футеровочная площадка 7, с которой футеруют ствол трубы.

В местах выгрузки и загрузки материала в клети или людей в кабины в шахте устроены проемы, они закрыты дверями с блокировочными устройствами, которые отключают привод, когда двери открываются.
